2016款丰田Hilux越野改装前防护杠结构设计

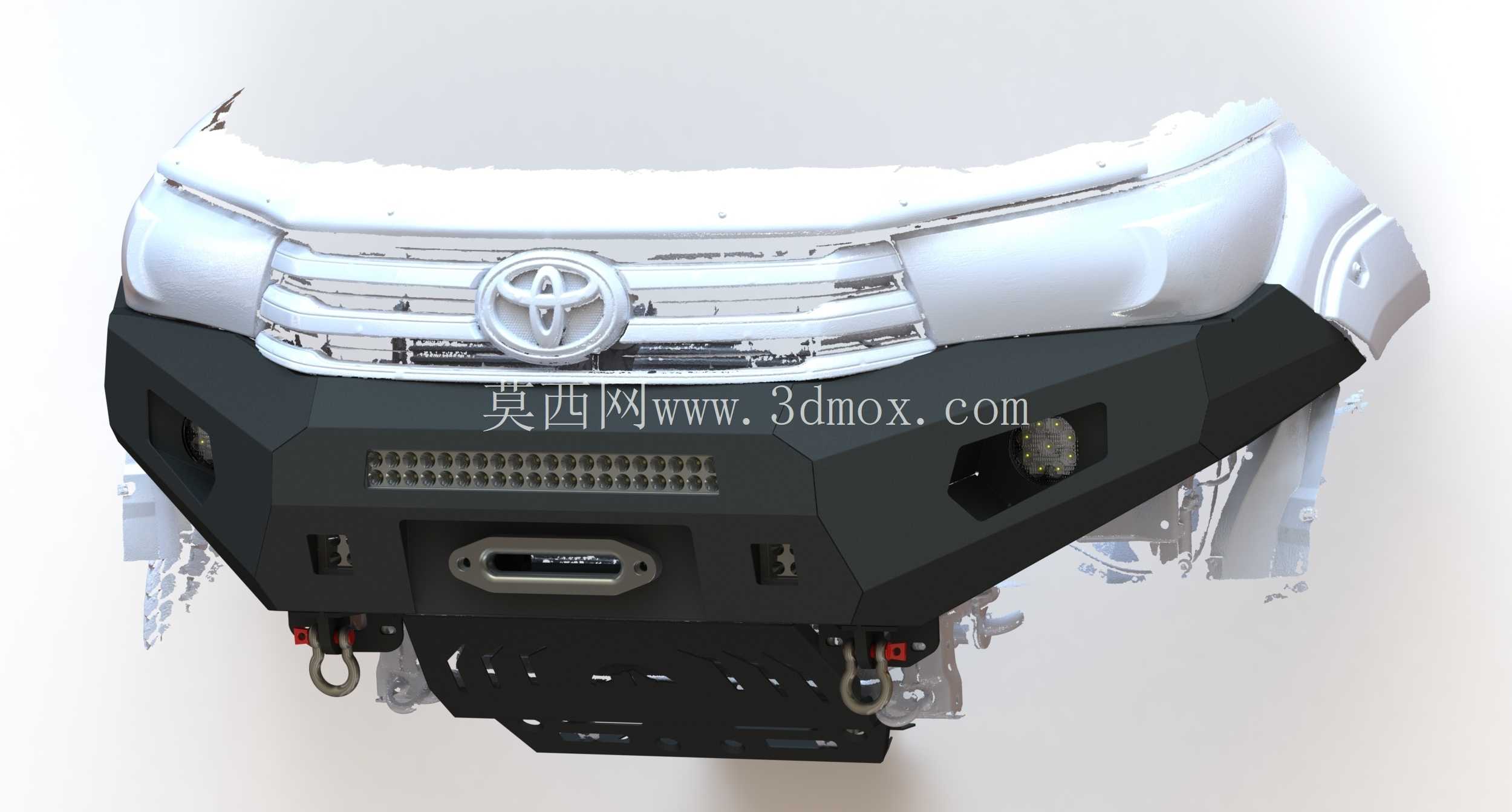

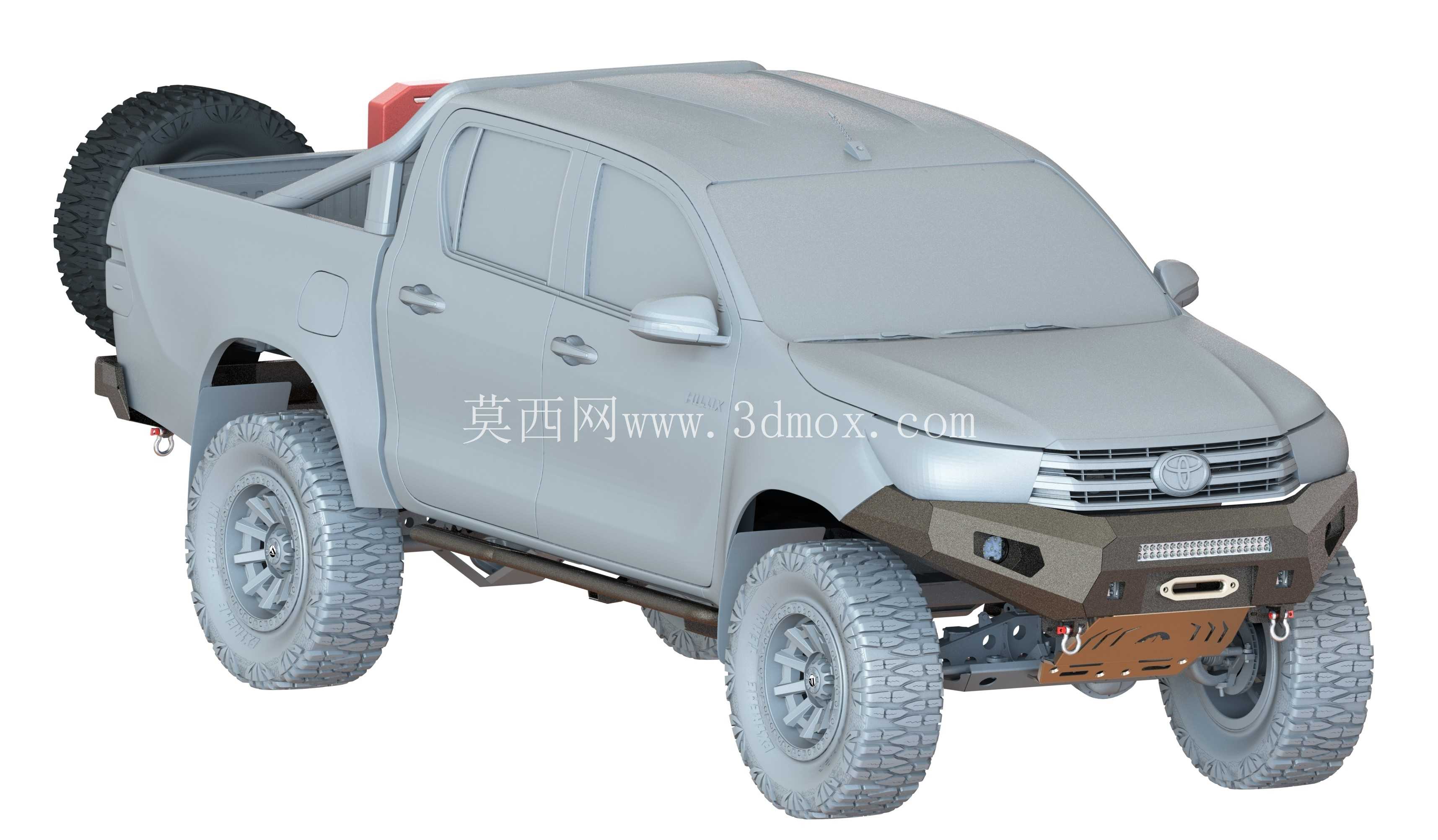

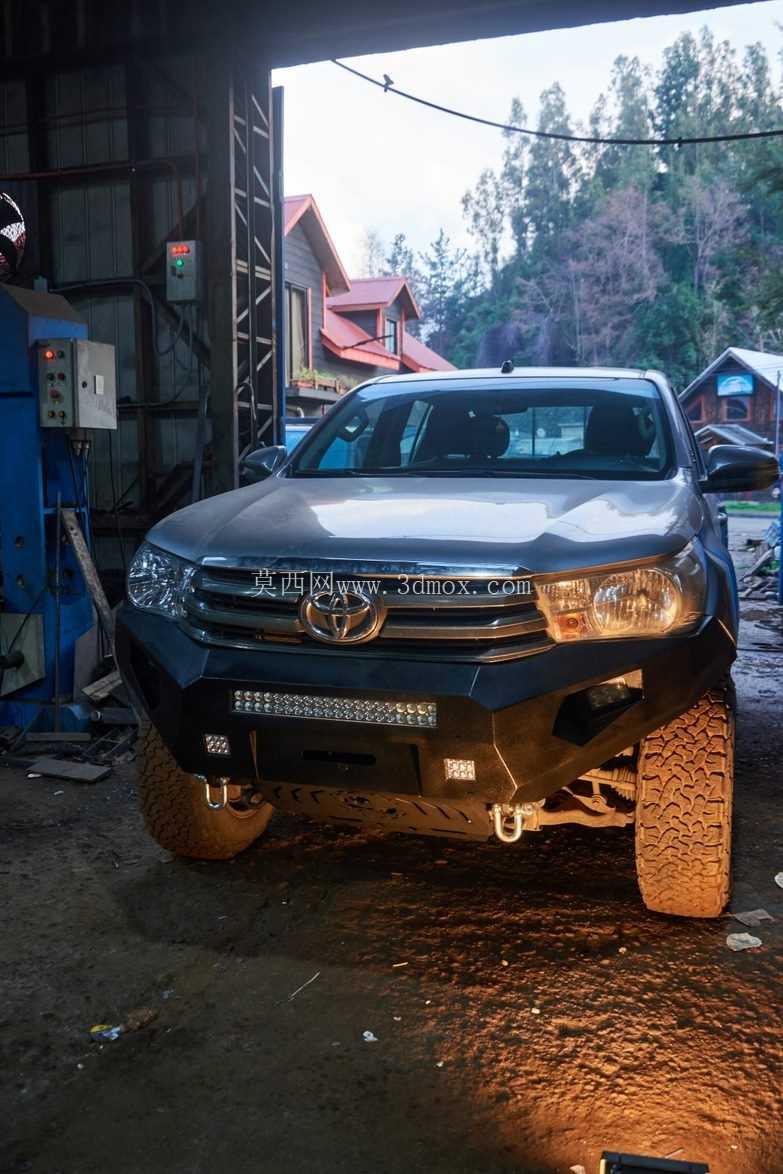

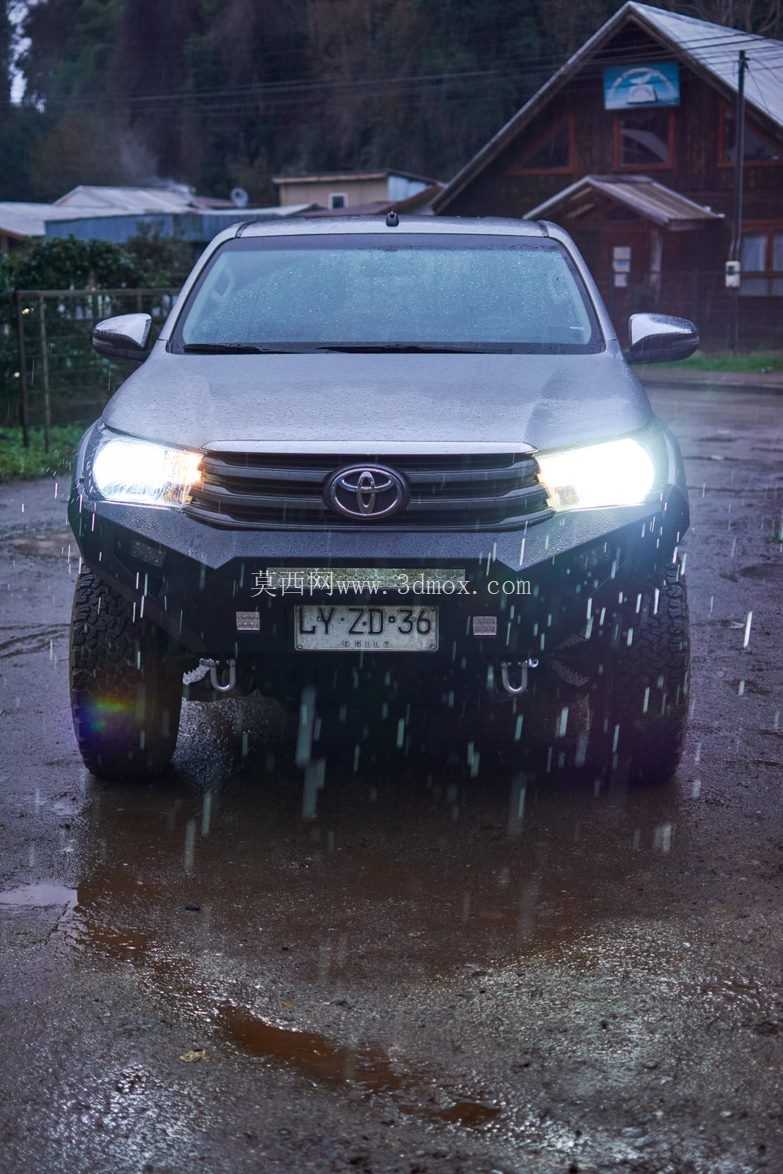

这款适配2016款丰田Hilux的改装前防护杠，核心面向越野穿越场景的实际使用需求开发，区别于原厂偏向城市道路使用的薄型保险杠结构，整体采用高强度钢质主体搭配局部铝合金护板的组合结构，在控制整体增重幅度的前提下，最大化提升车头区域的抗冲击防护能力。从安装边界来看，该防护杠完全匹配原车纵梁前端的预留安装孔位，不需要对原车车架、翼子板、散热模块进行切割改动，安装时通过高强度螺栓直接与纵梁端头的连接座固定，整体安装后突出车头原保险杠轮廓120mm，两侧轮眉位置的延伸段刚好与前轮轮拱下沿齐平，不会超出车身最大宽度，避免越野穿行狭窄路段时额外增加刮蹭风险。

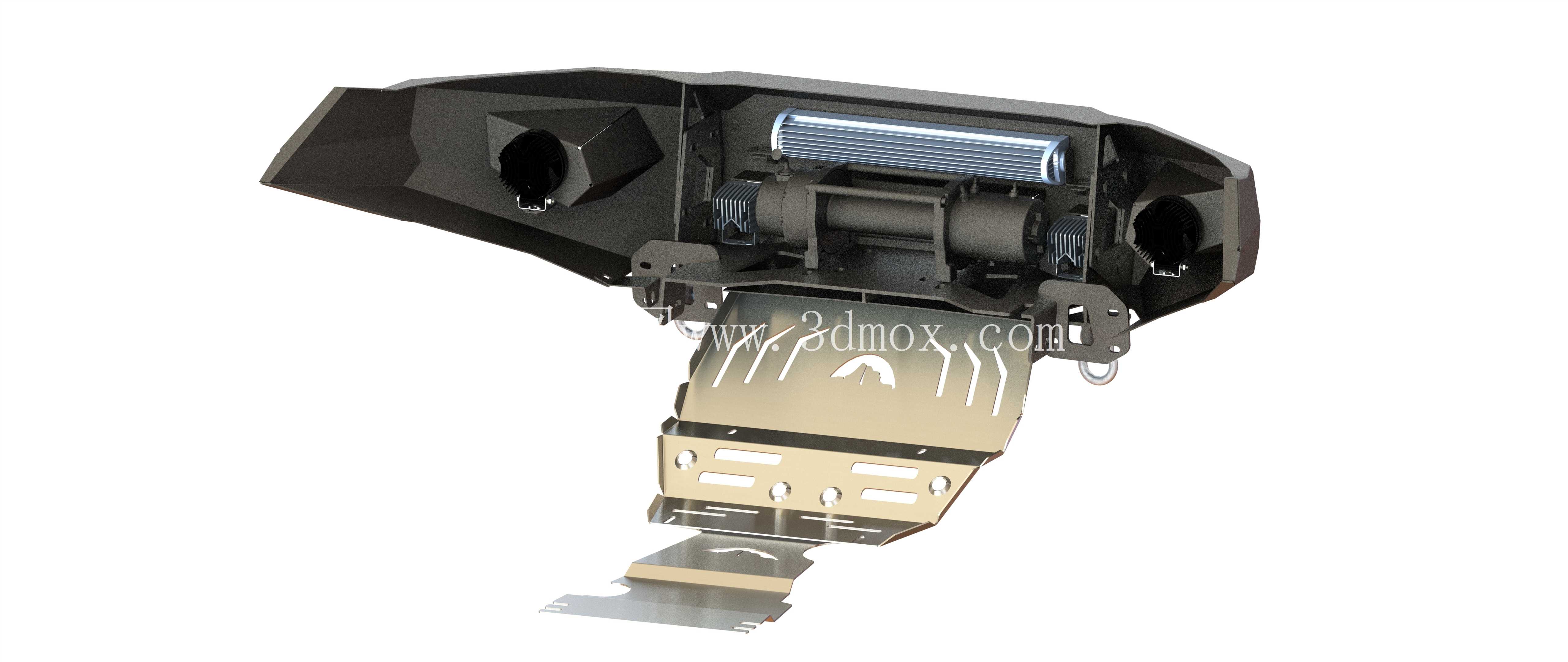

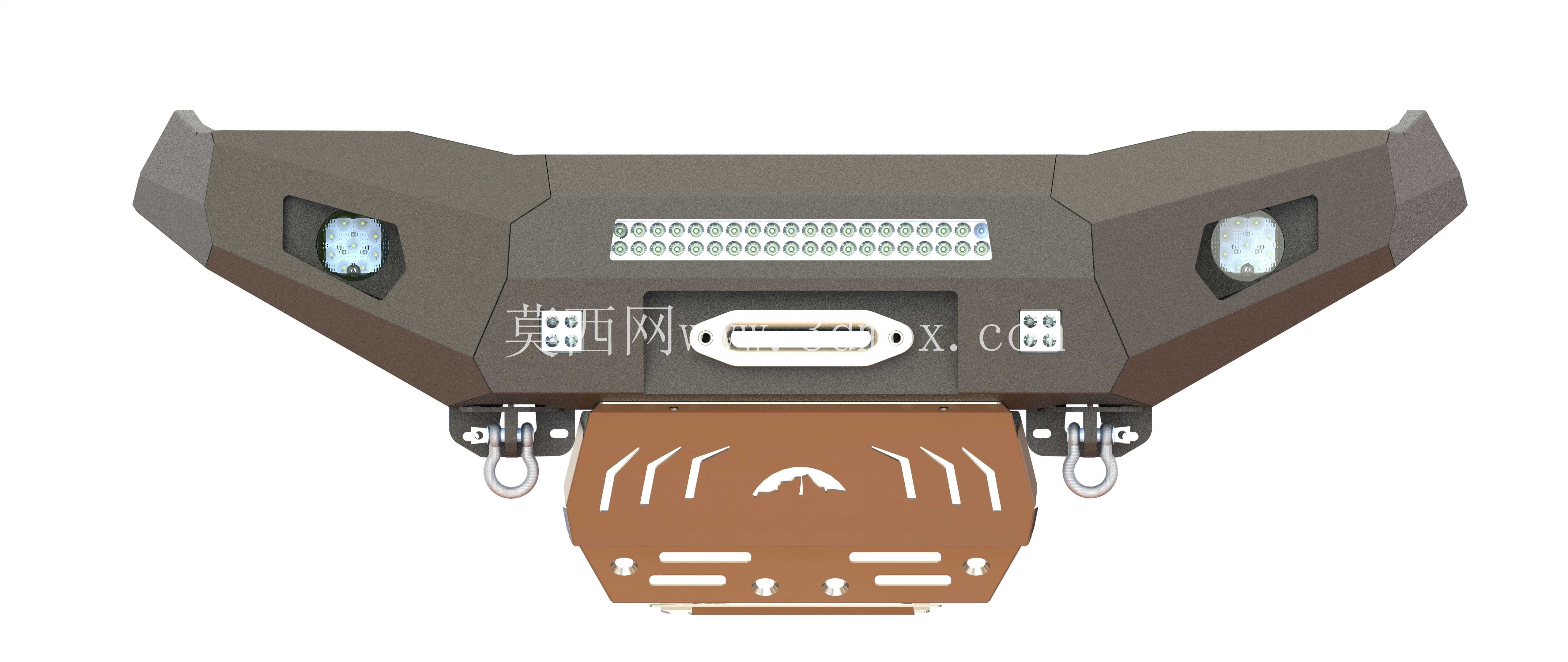

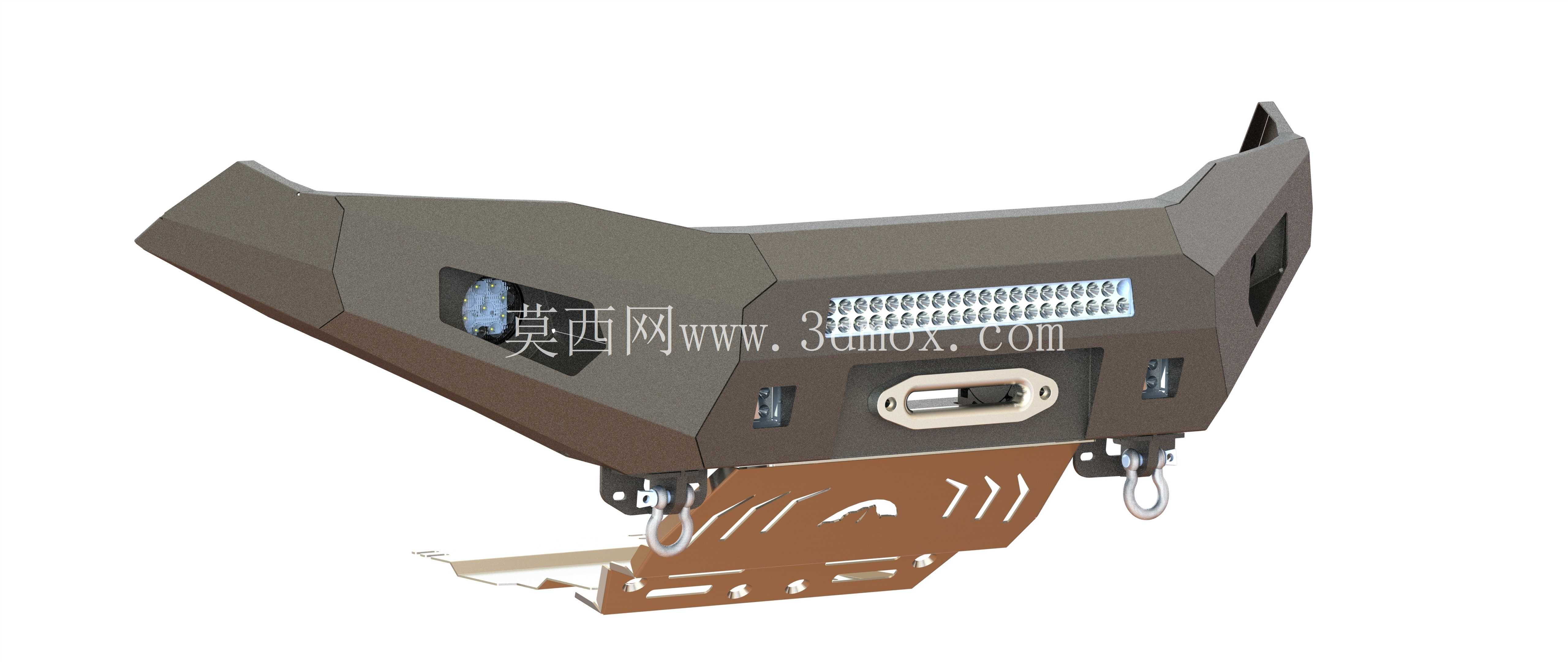

从功能特性层面，防护杠主体中部预留了标准12000磅规格绞盘的安装位，内置的绞盘托板直接与两侧纵梁连接座焊接为整体结构，绞盘工作时的拉力可以直接传递到车架主体，不会出现杠体受力变形的问题；杠体上部预留了通用型长条辅助灯的安装槽位，可适配单排20英寸LED射灯的安装，走线位置预留了穿线孔与防水胶圈安装位，避免后期加装灯具时需要在杠体上额外打孔。下部的分体能拆卸护板覆盖了油底壳、前差速器前部的裸露区域，护板表面冲压有纵向加强筋，在受到石块撞击时可以通过自身形变吸收冲击力，同时护板采用快拆螺栓固定，日常保养时不需要拆卸整个前杠即可完成油液更换操作。

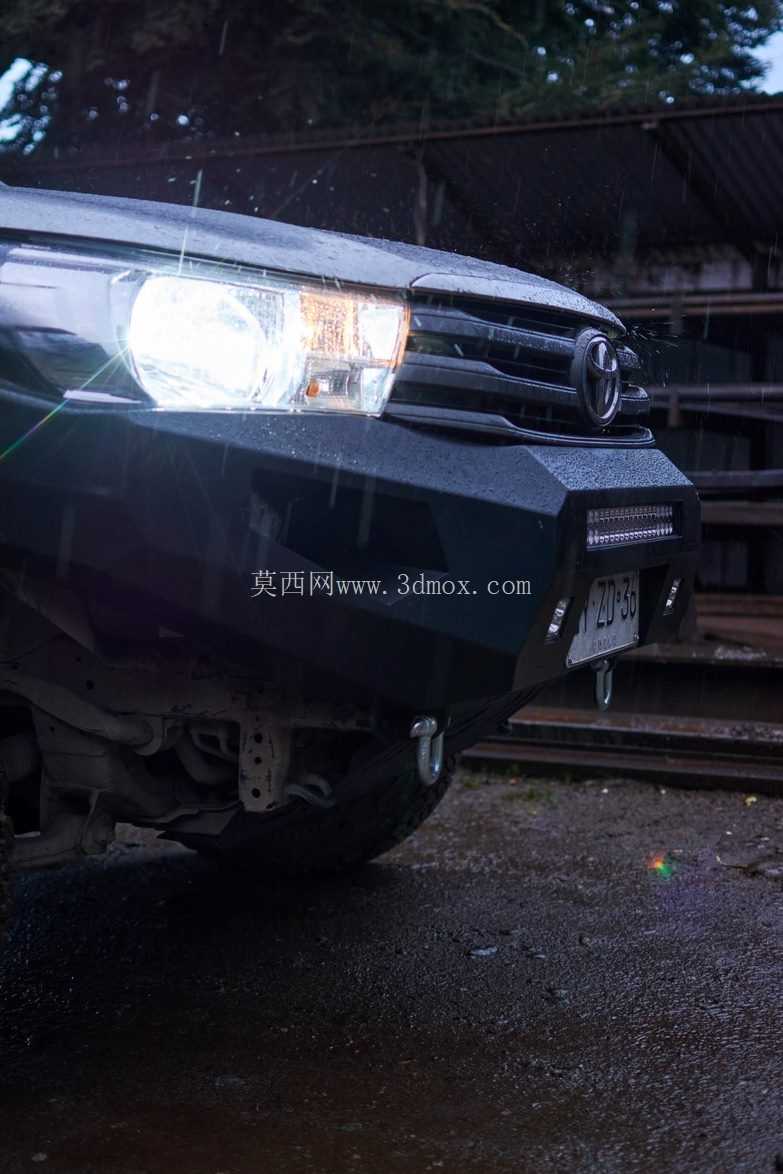

设计过程中充分考虑了越野场景的实际使用痛点，杠体两侧的拖车钩安装位采用双层钢板焊接结构，单边额定拖拽载荷达到3.2吨，匹配软卸扣与硬拖车臂的通用安装尺寸，不会出现拖拽时安装座开裂的问题；杠体上沿做了向内收的倒角处理，接近角相比原厂保险杠提升了18度，在攀爬陡坡时不会出现杠头先抵到坡面的情况。考虑到越野时的剐蹭不可避免，杠体主体采用哑光磨砂防刮涂层，小面积剐蹭不会出现明显的漆面脱落，局部磕碰变形后也可以通过钣金修复恢复结构尺寸，不需要整体更换。

结构设计阶段通过三维扫描获取了原车车头的完整点云数据，所有安装孔位的位置度公差控制在0.5mm以内，安装后与原车翼子板、中网的缝隙均匀控制在3mm以内，不会出现缝隙不均、安装错位的问题。杠体内部预留了原厂前驻车雷达的安装孔位，雷达探头的安装角度与原厂保持一致，不会因为改装前杠导致驻车雷达误报；同时预留了原厂ACC毫米波雷达的安装支架位置，雷达安装后的探测角度与原厂标定角度完全匹配，不需要额外调整行车电脑的雷达参数。针对寒冷地区的使用需求，杠体中部预留了牌照架安装位的同时，没有遮挡中冷器与水箱的迎风面，散热模块的迎风面积相比原厂状态仅减少4%，不会出现越野长时间大负荷工况下散热效率不足的问题。

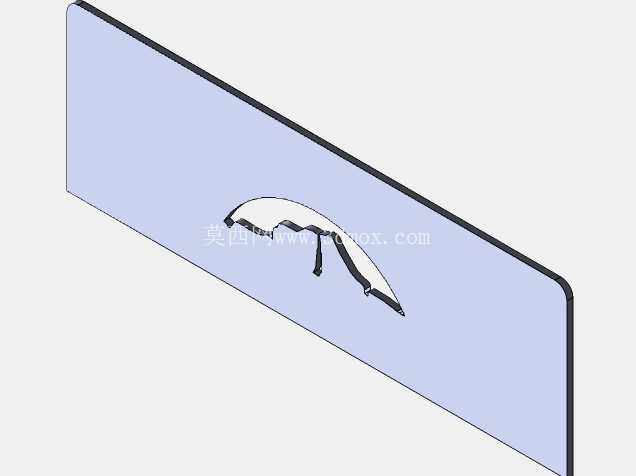

配套的DIY套件包含了所有需要的切割定位模板与折叠加工参考线，加工时可以通过模板直接在板材上标记出切割与折弯位置，不需要反复测量核对尺寸，降低自制加工的难度。所有弯折位置的圆角半径均做了统一设定，避免折弯处出现应力集中导致的开裂问题，焊接位置均预留了焊接收缩余量，组焊后不会因为焊接变形导致安装孔位错位。从实际使用场景来看，这款前防护杠既可以满足长途穿越时对车头防护、绞盘安装、辅助灯加装的需求，也不会过多增加车头重量导致前悬架过载，整体重量控制在38kg，相比同类型钢制前杠减重15%左右，对原车悬架的负荷影响控制在合理范围内。日常城市道路使用时，突出的杠体也可以在低速碰撞时吸收冲击力，避免原厂保险杠、中网、散热模块直接受损，降低小事故的维修成本。
