丰田海拉克斯皮卡侧杠防护结构设计

这款侧防护杠是硬派越野车型的专属外装防护部件，主要适配非承载式车身的中型皮卡，核心作用是在非铺装路面穿越、岩石攀爬场景下，为车身侧围、车门下沿以及底盘侧方油路、线束提供物理防护，避免越野过程中飞石撞击、岩石剐蹭造成车身钣金变形或者底盘部件损坏，同时也能作为驾乘人员上下车辆的辅助踩踏结构，在车辆发生侧滑、侧倾时还能提供一定的支撑限位，降低车身直接磕碰地面的损伤程度。

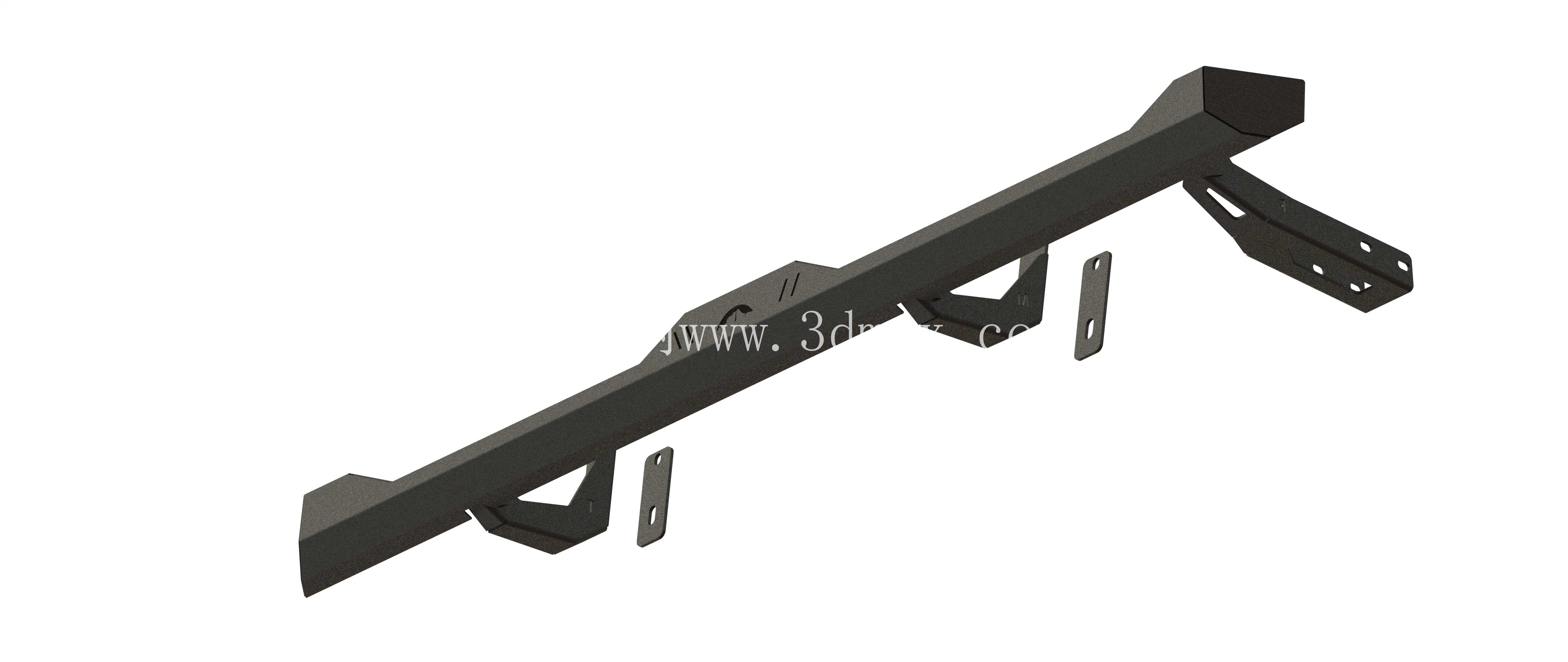

从结构设计来看，整体采用长条形通梁布局，主体为槽型截面的金属梁结构，这种截面形式在同等材料重量下能获得更高的抗弯、抗扭强度，相比传统圆管或者方管侧杠，槽型结构的踩踏面更平整，上下车时的踩踏接触面积更大，防滑性能更好，同时梁体两端做了斜切收边处理，既可以减少越野过程中障碍物勾挂的概率，也能让整体造型更贴合车身侧面的线条走向，不会过于突兀突出车身原有轮廓。

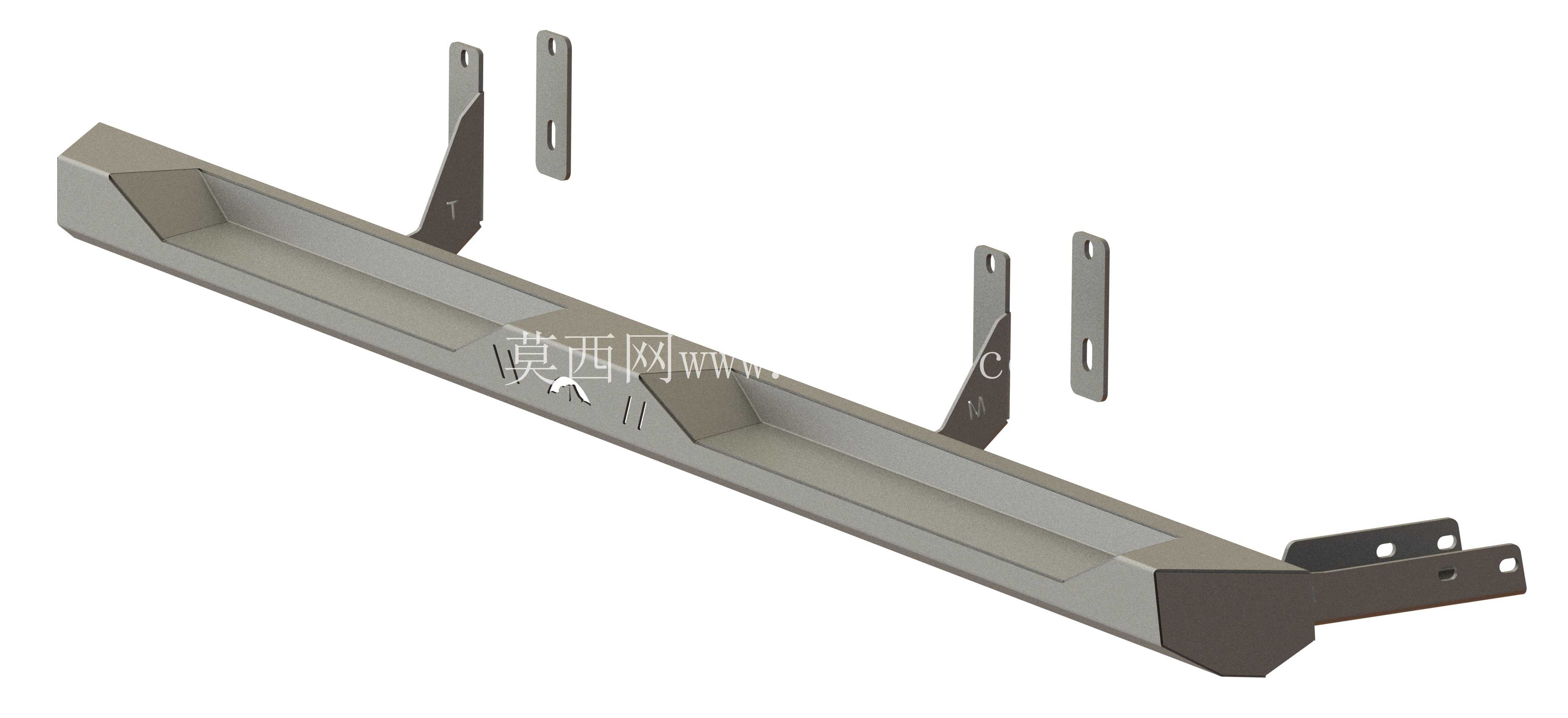

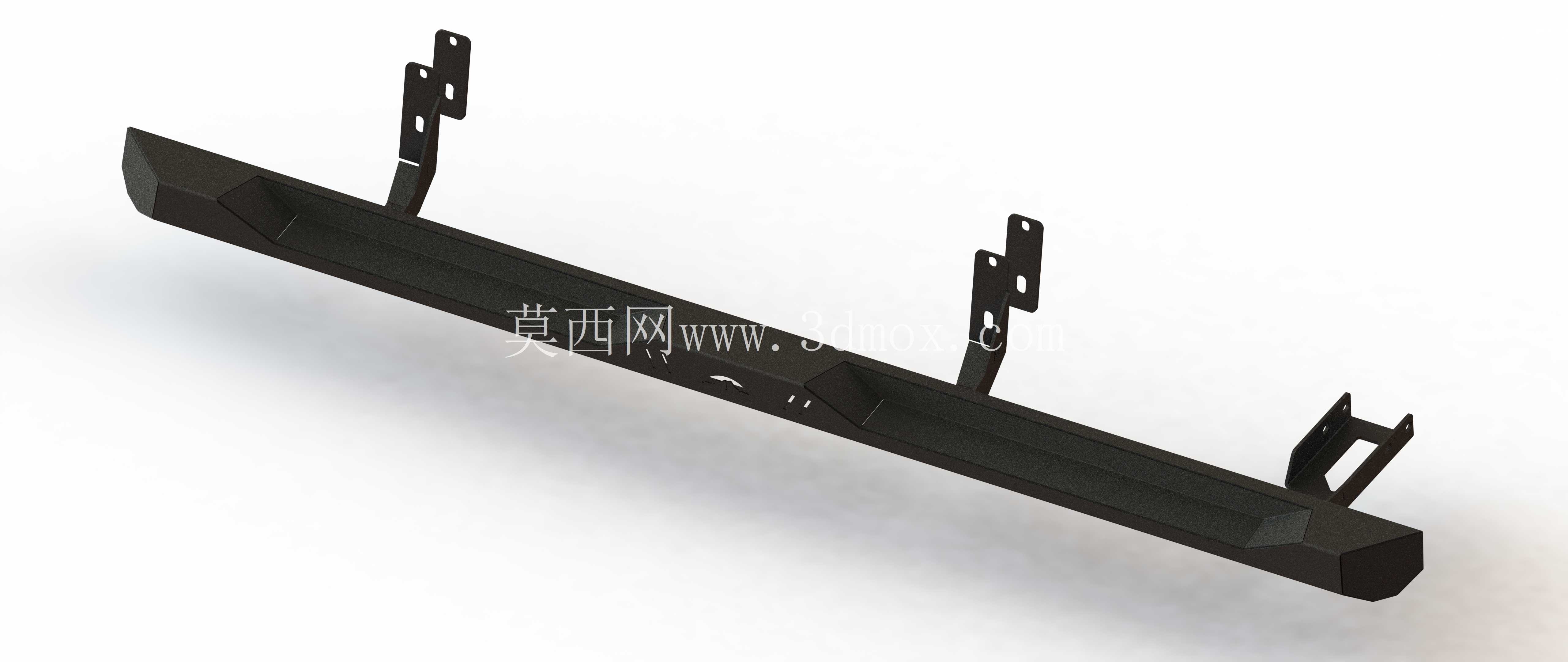

安装固定结构采用分体式支架设计，一共配置四组L型安装吊耳，分别对应车身底盘大梁上的原有安装孔位，不需要在车身或者大梁上额外打孔破坏原有结构，安装时只需要将吊耳一端通过螺栓固定在大梁预设的螺纹孔上，另一端与侧杠主体的安装位对齐锁紧即可，这种分体式支架的设计可以抵消一部分车身行驶过程中产生的形变公差，即使大梁在重载越野时出现轻微的扭转变形，也不会在侧杠与支架的连接位置产生过大的集中应力，避免长期使用后出现焊缝开裂或者固定螺栓断裂的问题。

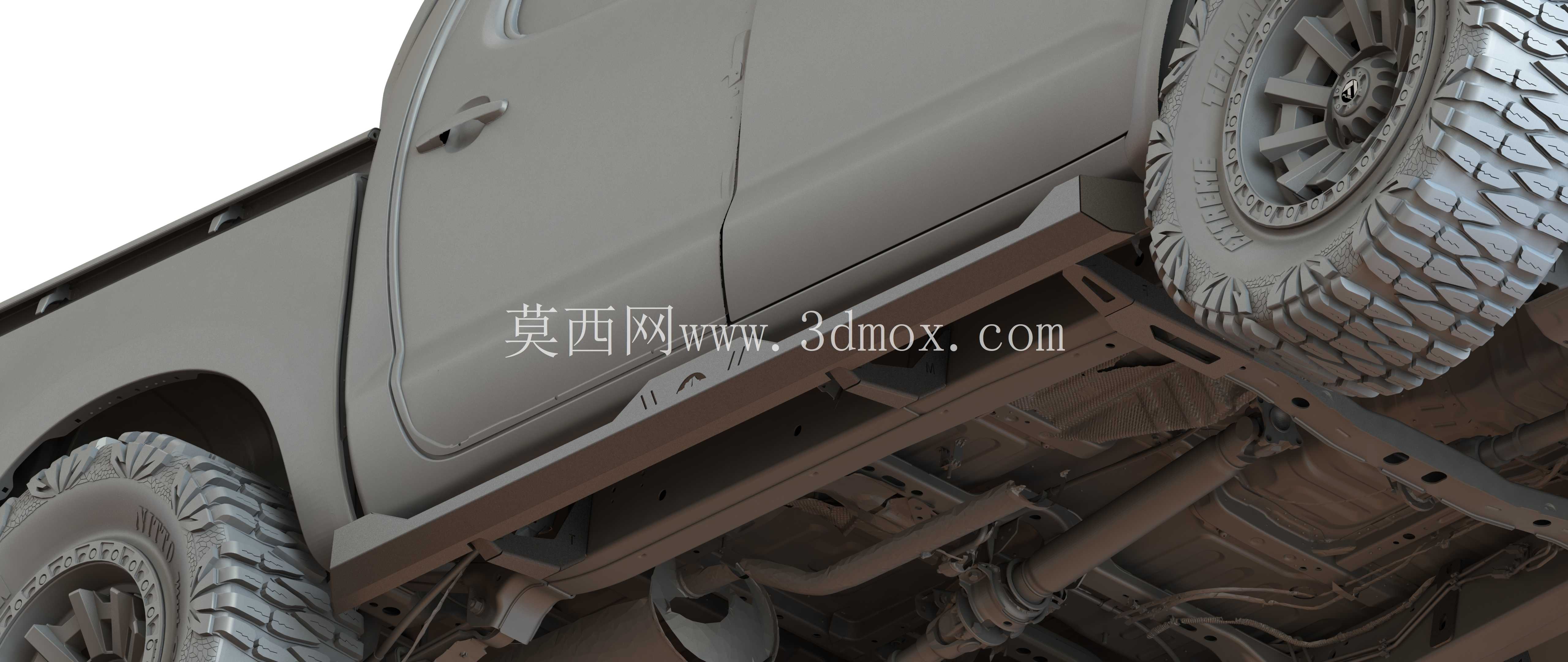

在安装边界的设计上，侧杠主体的安装位置严格控制在车身侧围下沿与轮胎上沿之间的区域，前后端的延伸范围刚好对齐前后轮眉的外侧切线，不会超出车身最大宽度太多，避免在狭窄路段通行时增加剐蹭风险，同时侧杠的上表面与车门下沿预留了足够的间隙，不会影响车门的正常开启关闭，也不会在车门下沉时出现磕碰干涉。梁体的下沿高度比底盘最低位置高出20mm左右，既不会过多降低车辆的通过角，也能在障碍物接触底盘之前先形成防护，提前将障碍物推开或者承托住车身。

细节设计上，所有外露的安装支架边缘都做了倒角处理，没有尖锐的棱角，避免人员上下车时剐蹭衣物或者磕碰受伤，梁体的两端焊接了封板，形成封闭的腔体结构，防止越野过程中泥水、砂石进入梁体内部造成锈蚀，延长部件的使用寿命。固定孔位全部设计为长圆孔形式，可以在安装时根据实际装配公差进行前后、上下的位置微调，降低对加工精度的要求，也能适配不同年款车型因为生产批次不同带来的孔位位置偏差。

从实际使用场景出发，这款侧杠的承重能力按照单侧满载200kg的标准设计，完全可以满足成年人上下车踩踏的需求，在岩石攀爬场景下，即使整个车身的侧方重量全部压在侧杠上，槽型梁体配合加厚的安装吊耳也能提供足够的支撑强度，不会出现弯折变形。表面处理预留了足够的后期加工余量，可以根据用户需求做喷塑、喷漆或者金属拉丝处理，适配不同风格的整车改装方案。

建模过程采用实车扫描数据作为基准，所有安装孔位的位置、梁体的弧度都与实车底盘数据完全匹配，不需要后期安装时进行切割、焊接修改，真正实现无损安装，结构设计上充分考虑了越野场景下的受力特点，在关键受力位置增加了加强筋结构，在非受力区域做了适当的减重开孔，平衡部件强度与整车簧下重量的影响，不会因为加装侧杠过多增加车辆的油耗或者影响悬挂的响应表现。
