越野摩托车转向操控把总成结构设计

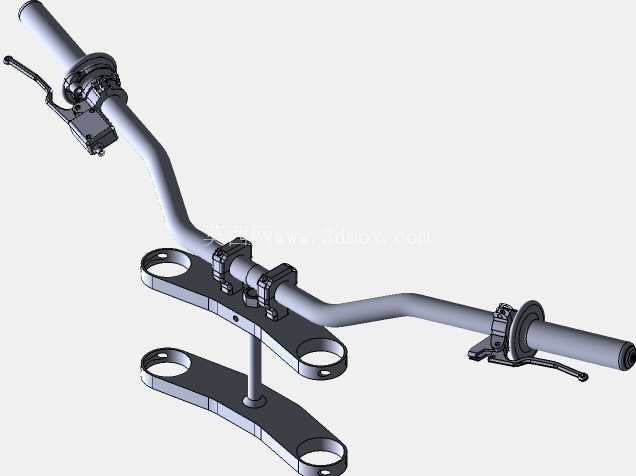

这套转向操控总成主要适配非道路越野摩托车的驾驶舱布局，核心承载骑行过程中的转向输入、制动操控、离合控制三类核心操作功能，是整车人机交互最频繁的结构单元。从结构组成来看，总成包含变径转向把管、上联板安装基座、左右闸把支座、离合手柄组件、前刹手柄组件、把套定位结构几个核心部分，所有部件的安装基准都围绕上联板的两个把管固定座展开，固定座采用哈夫式夹紧结构，通过螺栓预紧力抱紧把管外壁，既可以根据骑行者的身高、臂展调整把管的前后旋转角度，也能在车辆发生侧翻碰撞时通过把管的微量转动吸收部分冲击能量，避免把管直接断裂或者上联板出现应力开裂。

设计过程中首先要考虑的是越野场景下的载荷边界，非道路骑行时前轮受到的地面冲击会通过前减震、方向柱传递到上联板，再分散到整个把管结构，因此把管采用了中间段直径大、两端握持段直径稍小的变径设计，中间安装段的壁厚比两端握持段厚1.2mm，在控制整体重量的前提下提升了抗弯扭强度，避免飞坡落地时把管出现弯曲变形。左右手柄的杠杆比经过匹配，离合手柄的杠杆比设置为6:1，保证单指操作时就能克服离合器弹簧的分离阻力，长时间越野骑行也不会出现手部过度疲劳的问题；前刹手柄的杠杆比设置为5.2:1，适配越野摩托车前制动泵的活塞直径，保证制动输入的线性度，轻捏时就能获得足够的制动力，重刹时也不会出现制动力突然陡增导致前轮抱死的情况。

安装边界方面，上联板的两个安装孔中心距与方向柱的三星安装位完全匹配，下方的定位柱直接插入方向柱上端的定位孔内，通过中心锁紧螺母完成固定，不需要额外做位置调整；把管两端的安装段预留了22mm的标准把套安装位，同时预留了刹车油管、离合拉线的走线槽，走线槽沿着把管下方的弧度布置，避免转向打到极限位置时拉线出现弯折卡滞，也能防止越野骑行时飞溅的泥沙、石块直接磕碰拉线外层的保护套。左右手柄支座的安装位置距离把管端部的距离设置为120mm，符合成年男性手掌宽度的人机工程学范围，握持时手指刚好能自然搭在手柄的按压面上，手腕不需要额外弯曲就能完成操控动作。

从实际应用场景来看，这套结构不仅可以用于全新越野车型的正向开发，也可以作为民用越野摩托车的改装升级部件，替换原厂强度不足的普通钢管车把，应对高强度林道穿越、场地越野赛的使用需求。设计时特意规避了多余的装饰性结构，所有外露的棱角都做了R3以上的圆角处理，防止摔车时尖锐边角对骑行者造成二次伤害；各个铰接位置都预留了润滑脂加注间隙，长期在泥水环境下使用也不会出现手柄转动卡滞的问题。把管的上扬角度、后掠角度都参考了专业越野赛车的调校参数，站立骑行时上半身可以保持自然前倾的姿态，重心转移时手臂不需要额外发力支撑，大幅降低长时间骑行的体能消耗。上联板上的减重孔在不降低结构强度的前提下去除了多余的材料，整个总成的重量比同规格普通钢管车把总成轻18%左右，有利于降低整车的簧上质量，提升转向的灵活度。
