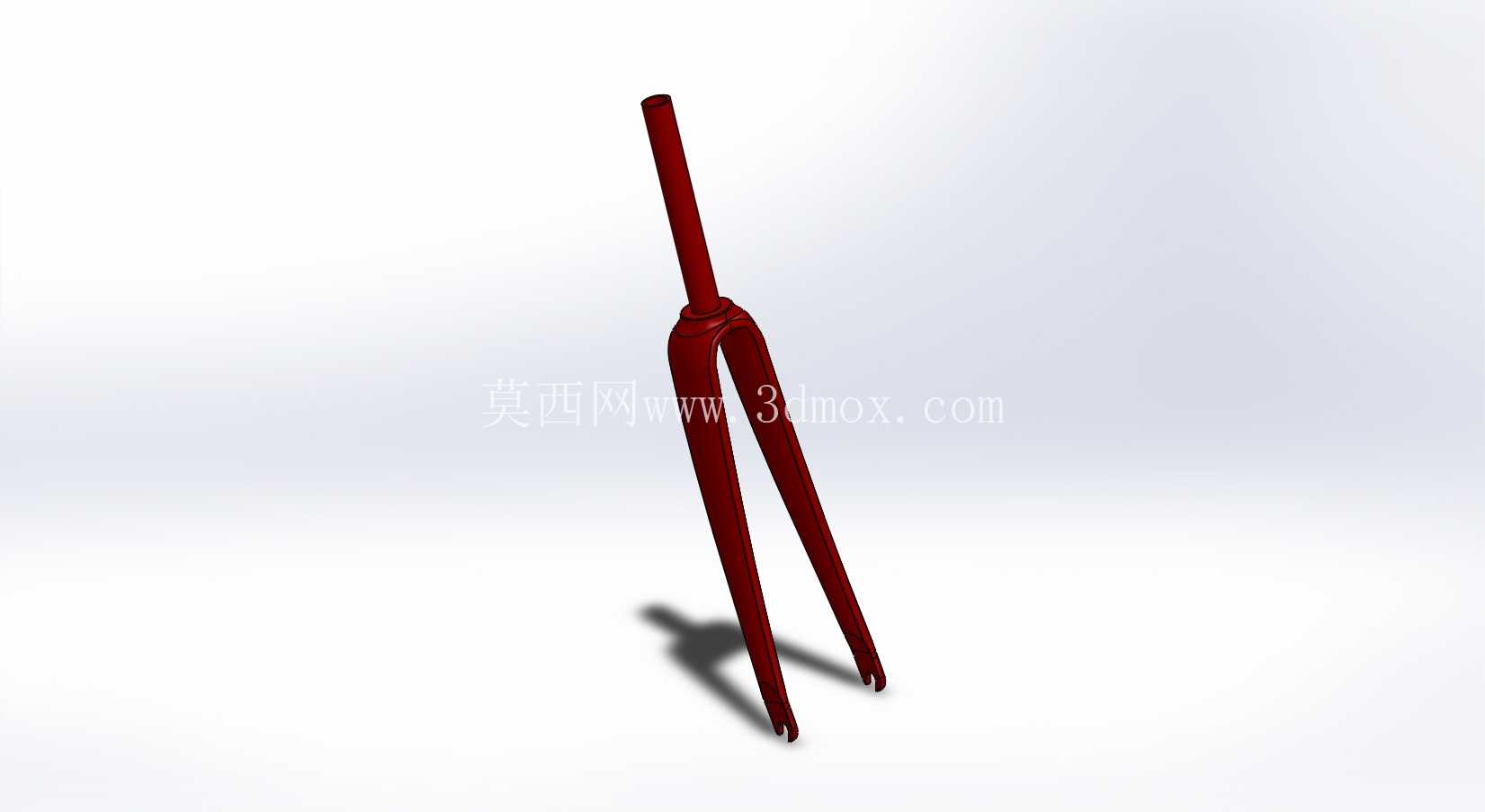

城市通勤自行车红色刚性前叉结构设计

　　日常通勤场景下的自行车前叉，是连接前轮组与车架头管的核心受力构件，这款刚性前叉的设计完全适配城市铺装路面的骑行需求，没有额外的减震结构冗余，整体重量控制更优，踩踏传导的损耗也能降到最低，适合短距离代步、城市通勤的使用场景。从实际安装边界来看，上管的直径与长度完全适配常规28.6mm口径的车架头管，碗组安装位的公差控制在0.05mm以内，装配后不会出现框量或者转向卡滞的问题，叉脚的开档尺寸为标准100mm，适配绝大多数城市通勤车的前轮花鼓，安装时不需要额外打磨或者加装垫片，碟刹安装座的孔位符合国际通用标准，兼容160mm直径的常规碟刹盘片，也可以根据需求更换为V刹安装座，适配不同配置的整车需求。

　　设计过程中首先考虑的是受力传导的合理性，骑行过程中前轮受到的地面冲击力、转向时的侧向扭力、制动时的纵向剪切力，都会通过叉腿传导到上管再分散到整个车架，所以叉腿的截面没有采用等径的圆形设计，而是从上管连接处到叉脚位置做了渐变的椭圆截面，靠近上管的位置截面更厚，抗扭强度更高，靠近叉脚的位置截面稍窄，能过滤掉一部分铺装路面的细小震动，提升骑行的舒适度，同时不会损失转向的精准度。整体外形采用流畅的一体化造型，没有多余的凸起结构，表面做了均匀的涂装处理，既可以隔绝日常使用中的水汽侵蚀，避免金属基材出现锈蚀，也能降低骑行过程中的风阻，虽然城市通勤的速度不高，但长期使用下更小的风阻也能减少不必要的体力消耗。

　　从功能特性来看，这款前叉没有设置减震阻尼结构，结构更简单，后期维护成本极低，不需要定期保养减震油、更换尘封，日常使用只需要检查碗组的松紧度、叉脚的固定螺丝扭矩即可，非常适合日常通勤代步的使用场景，不会因为复杂结构的故障影响正常出行。安装时需要注意，上管插入车架头管的深度要控制在合理范围，碗组的上下挡圈要完全压合到位，把立的固定扭矩要符合标准值，避免扭矩过大造成上管变形或者扭矩过小出现转向松动，叉脚固定花鼓的螺丝扭矩要控制在18-22N·m之间，既可以保证轮组固定牢固，也不会因为扭矩过大损伤花鼓轴杆或者叉脚结构。

　　实际使用中，这款前叉的刚性表现完全能满足城市通勤的需求，急转向时不会出现明显的形变，制动时的支撑性足够，不会因为制动力度过大出现前叉形变蹭碟的问题，整体重量比同规格的减震前叉轻1.2kg左右，能有效降低整车重量，提升推行和骑行的轻便性。设计阶段还做了对应的受力仿真测试，模拟100kg负载下以15km/h速度通过5cm高度减速带的受力情况，叉腿的最大应力值远低于材料的屈服强度，长期使用不会出现金属疲劳断裂的问题，叉桥位置做了圆弧过渡处理，避免应力集中，同时预留了足够的轮胎间隙，适配最大28C宽度的通勤轮胎，不会在骑行过程中出现轮胎蹭叉桥的问题。走线位的设计也做了优化，刹车线管可以沿着叉腿内侧的走线槽固定，不会出现线管晃动摩擦轮胎的问题，外观也更整洁，没有多余的线管外露。
