公制25mm行程CNC路由器主轴结构设计

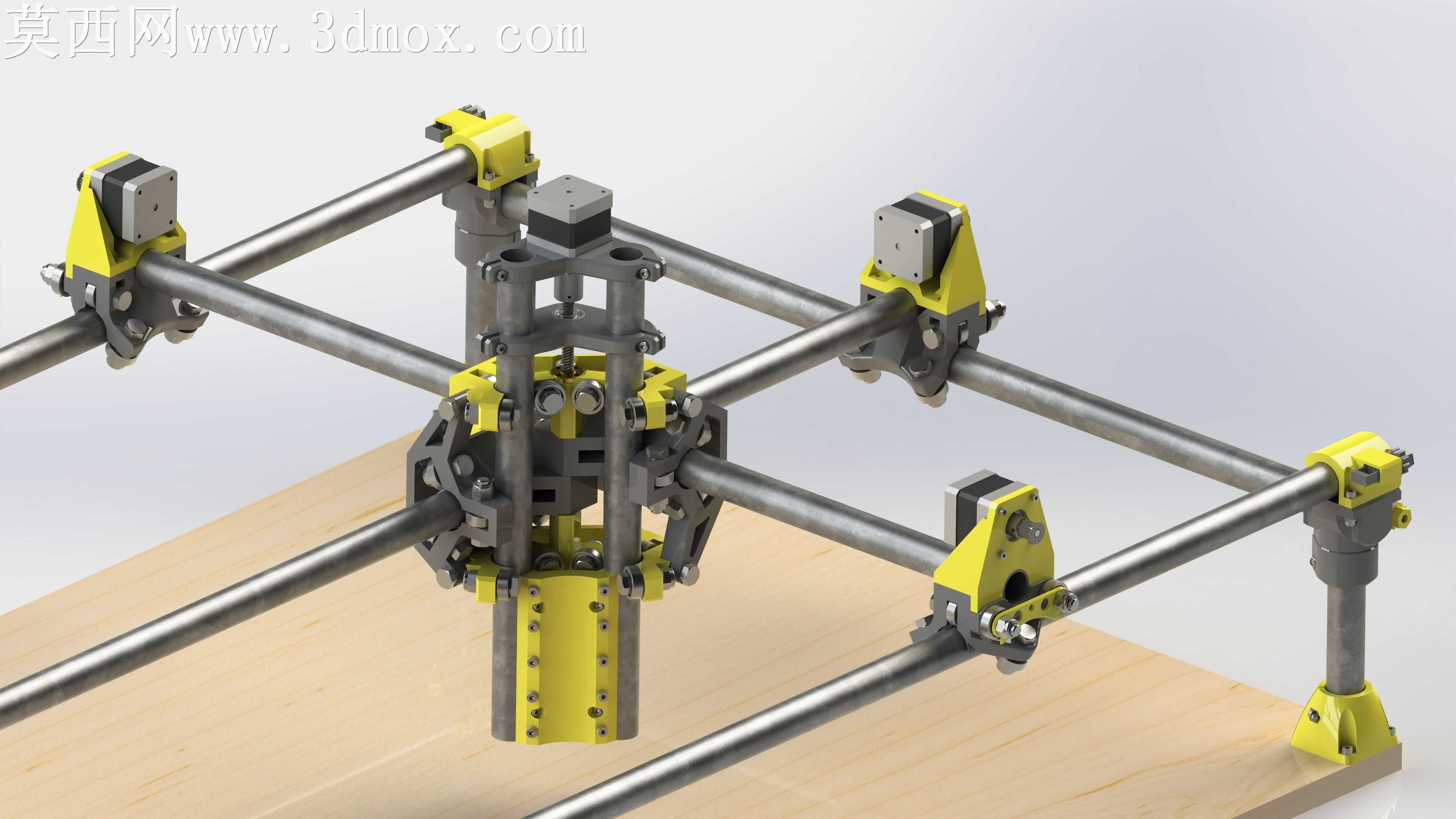

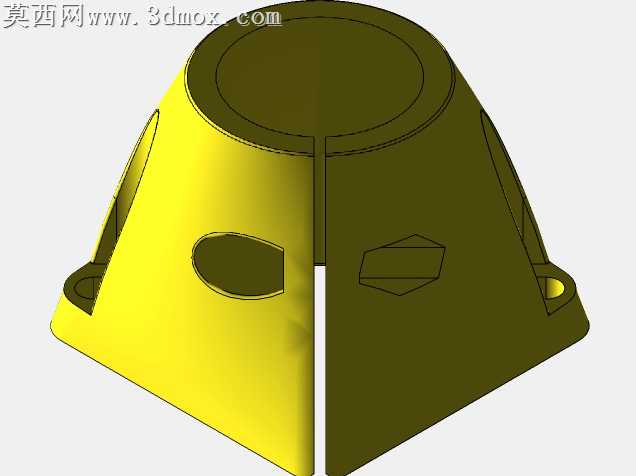

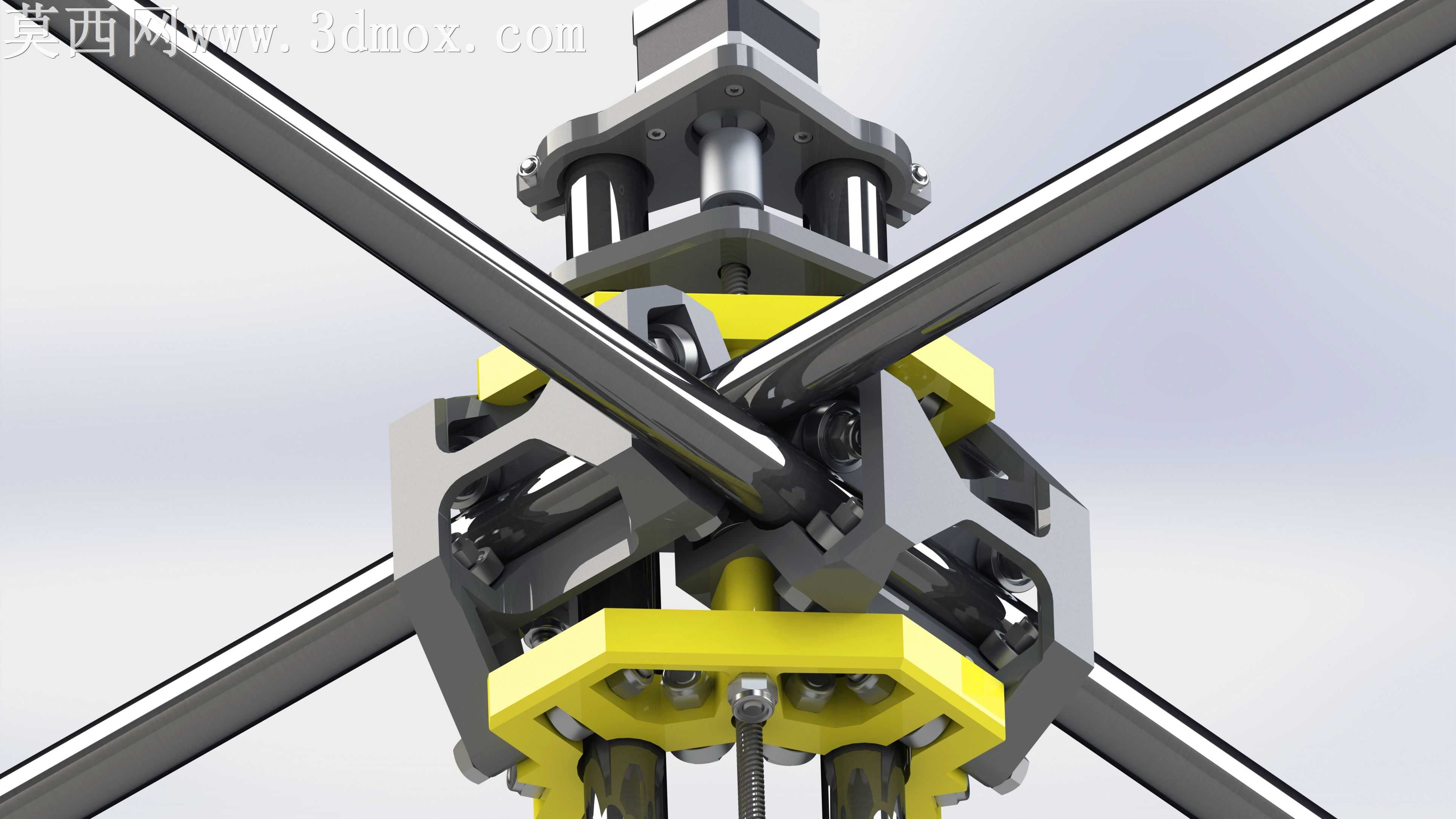

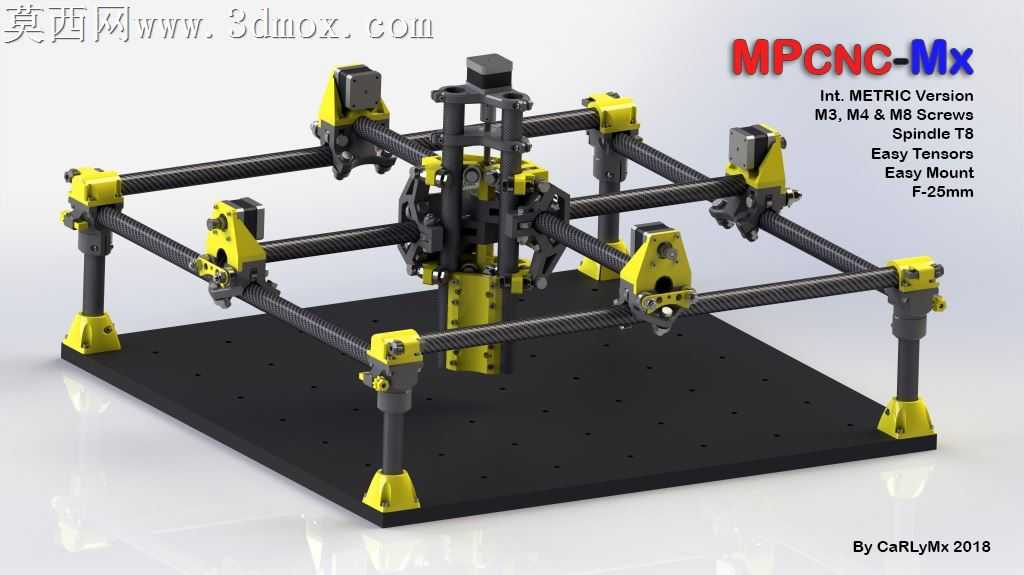

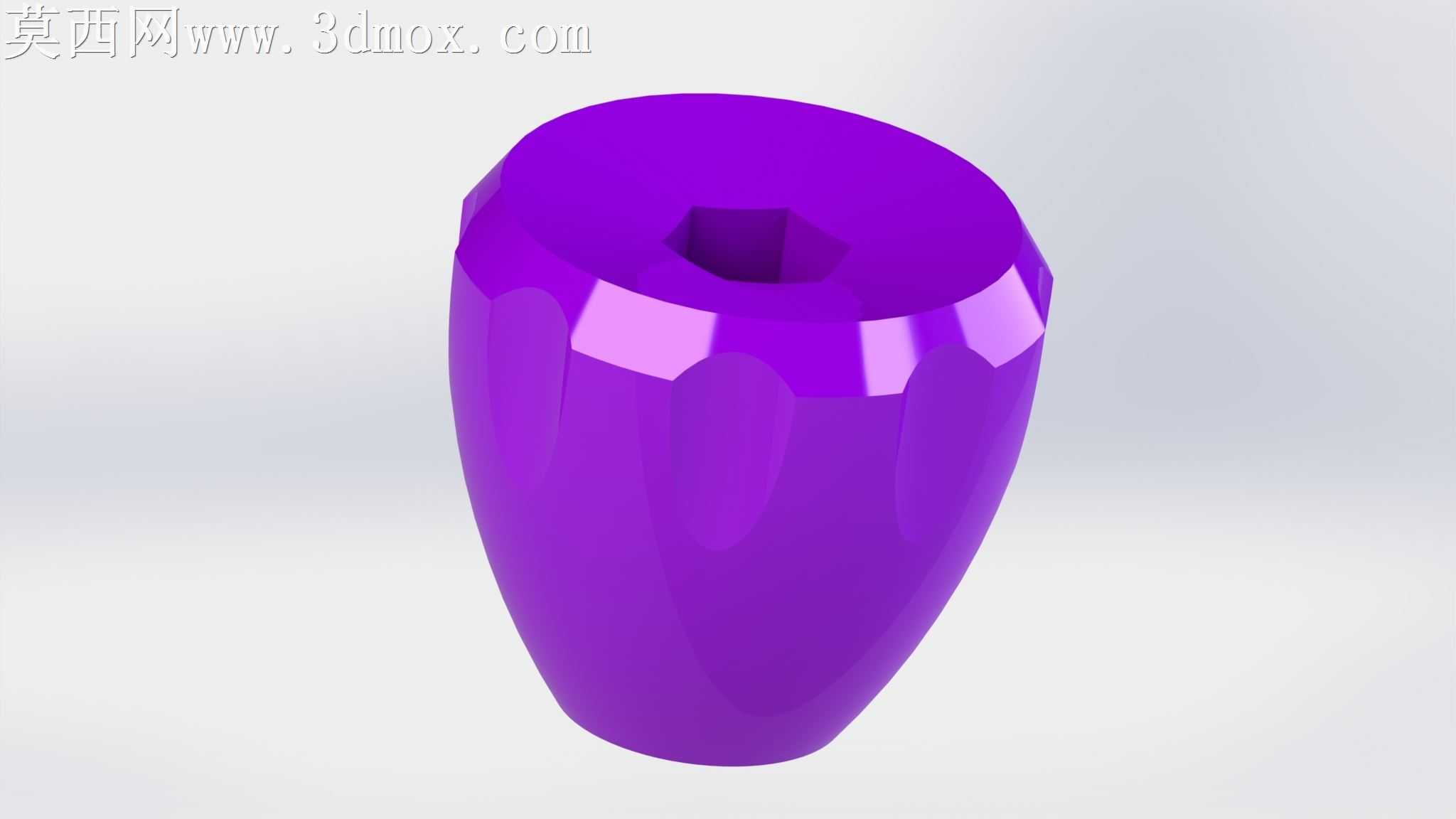

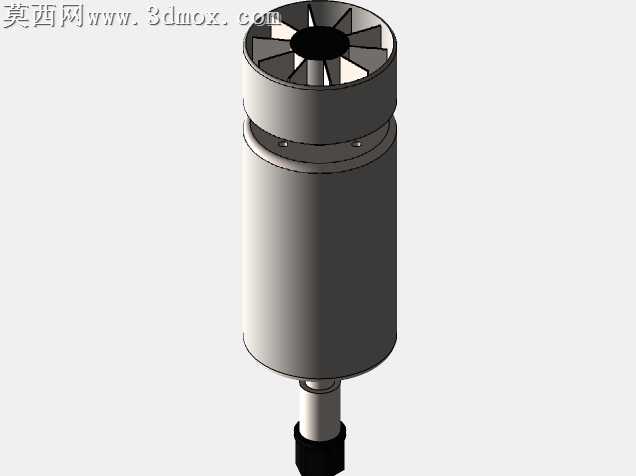

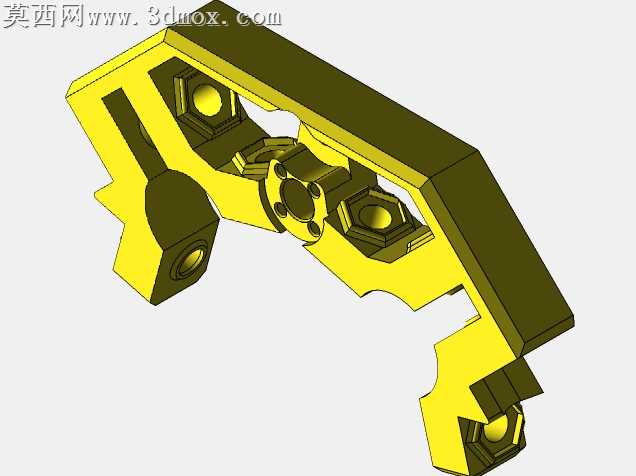

本作品为适配MPCNC架构的CNC路由器主轴结构，采用公制标准体系完成全参数化三维建模，整体造型为立式柱状结构，自上而下分为动力容纳段、锥度过渡段、刀具装夹段三个核心功能区段。建模阶段严格遵循公制尺寸规范，统一采用M3、M4、M8标准螺纹规格完成所有连接结构设计，规避了原英制体系下配件采购难度大、适配性差的问题，对原设计中存在的装配干涉、尺寸公差不合理等问题进行了逐一修正，同时新增了螺母自锁式装配结构，简化了整机组装流程。渲染阶段针对不同功能区段赋予差异化材质表现：主体外壳采用哑光工业绿磨砂塑料材质，还原3D打印成型件的表面质感；底部刀具装夹位置采用黑色高耐磨橡胶与亮面金属材质搭配，清晰区分弹性夹持结构与金属锁紧部件的材质差异；结构接缝处做了细微的倒角与分模线处理，还原真实加工件的细节特征。结构设计上采用上下等径转锥度收窄的流线型造型，既保证了内部动力组件的安装空间，又通过锥度过渡段缩小了下端作业区域的体积，减少加工过程中的视野遮挡；内部预留了走线通道与紧固件安装位，所有零件均可通过3D打印完成制作，无需额外定制特殊配件，大幅降低了整机制作成本。设计过程中同步完成了组装BOM表的梳理，明确了每个零件的装配顺序与连接方式，针对蝶形螺母等易操作配件做了适配优化，降低了非专业用户的组装门槛，同时兼容原有开源固件的控制逻辑，可直接适配主流CNC控制方案，无需重新编写底层控制代码即可实现铣削、雕刻等加工作业功能。
