三轴立式数控加工中心结构三维设计

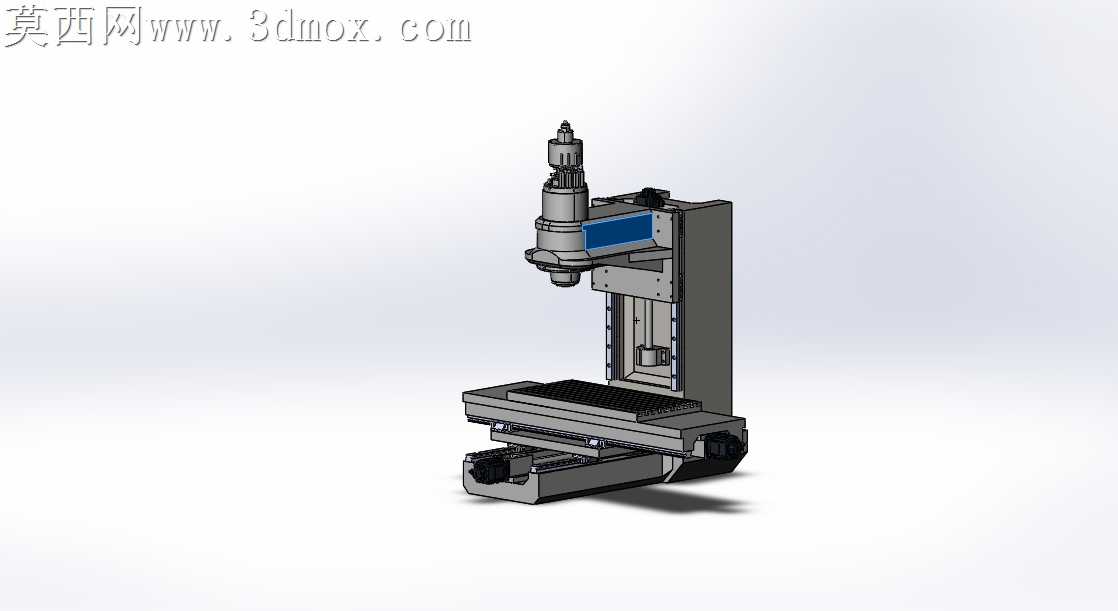

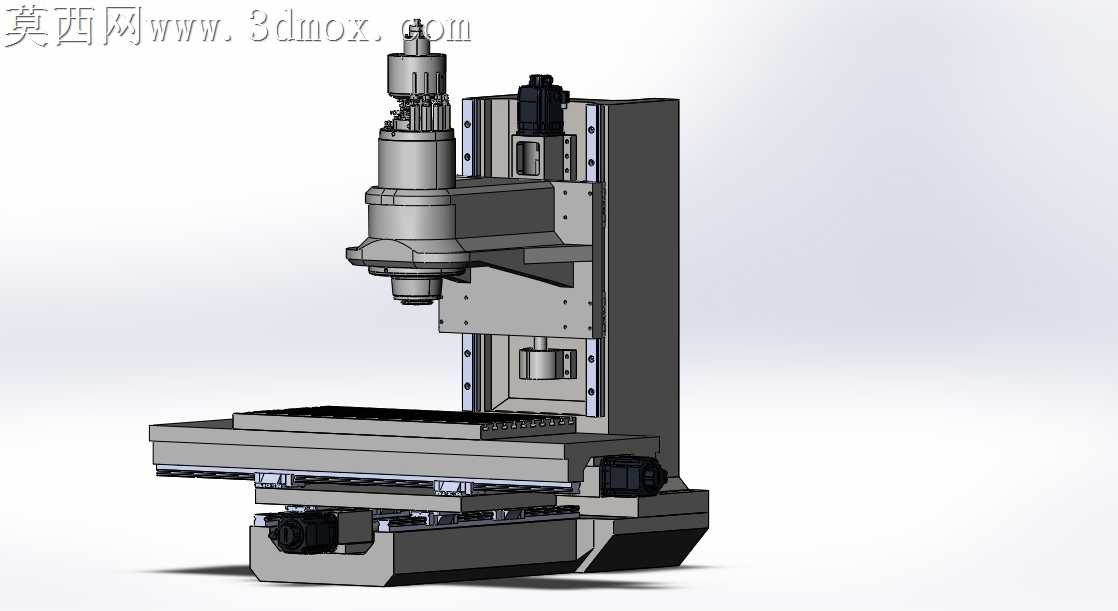

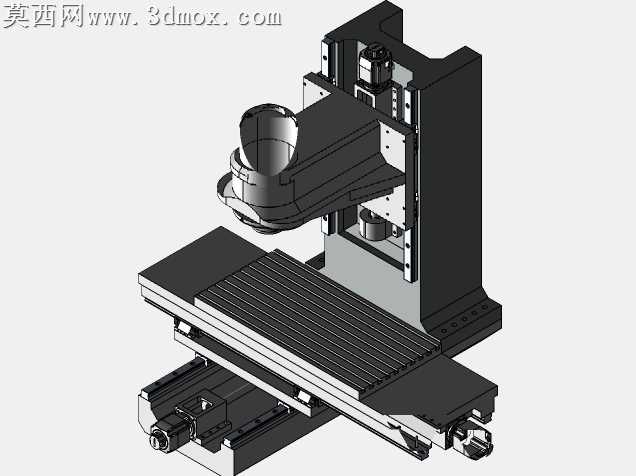

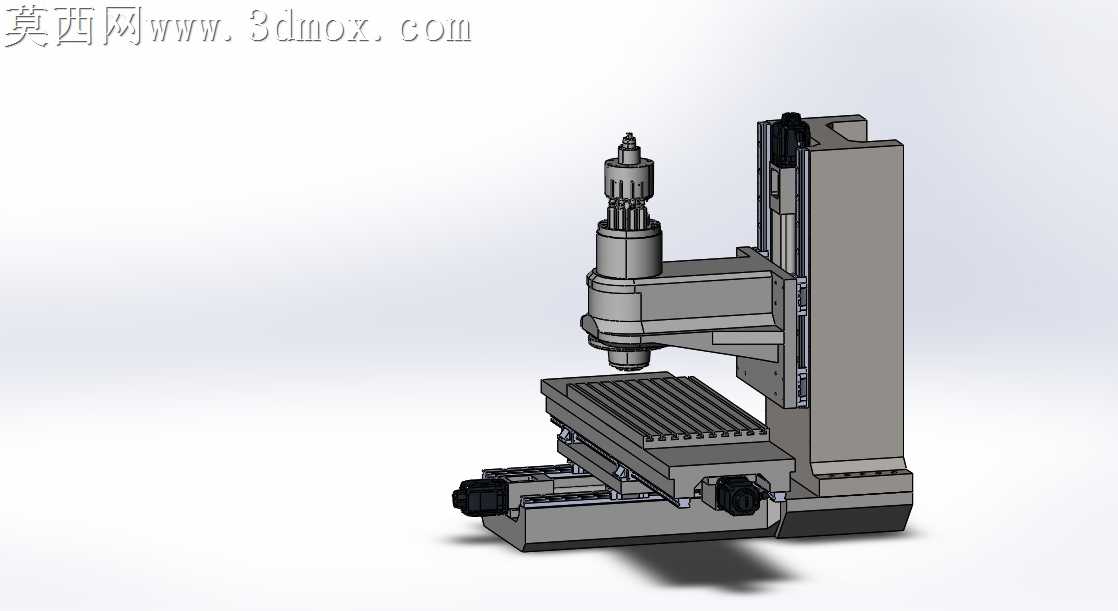

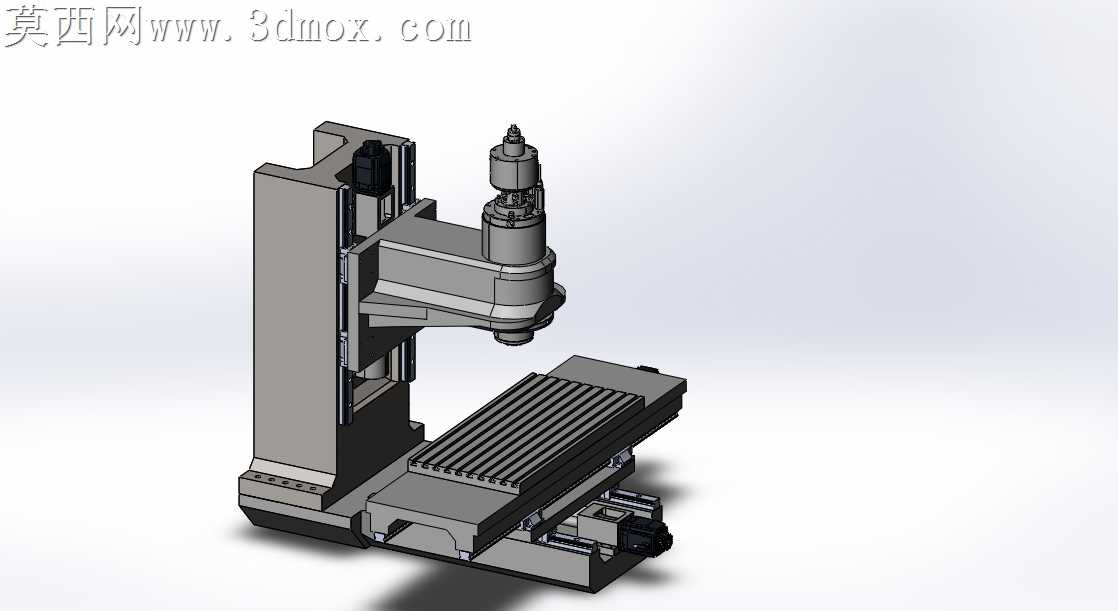

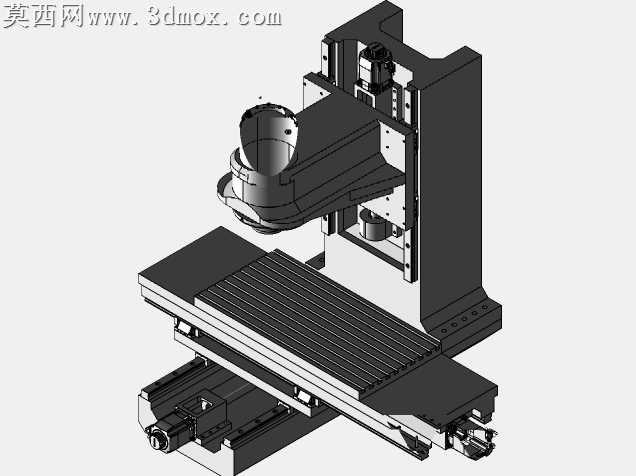

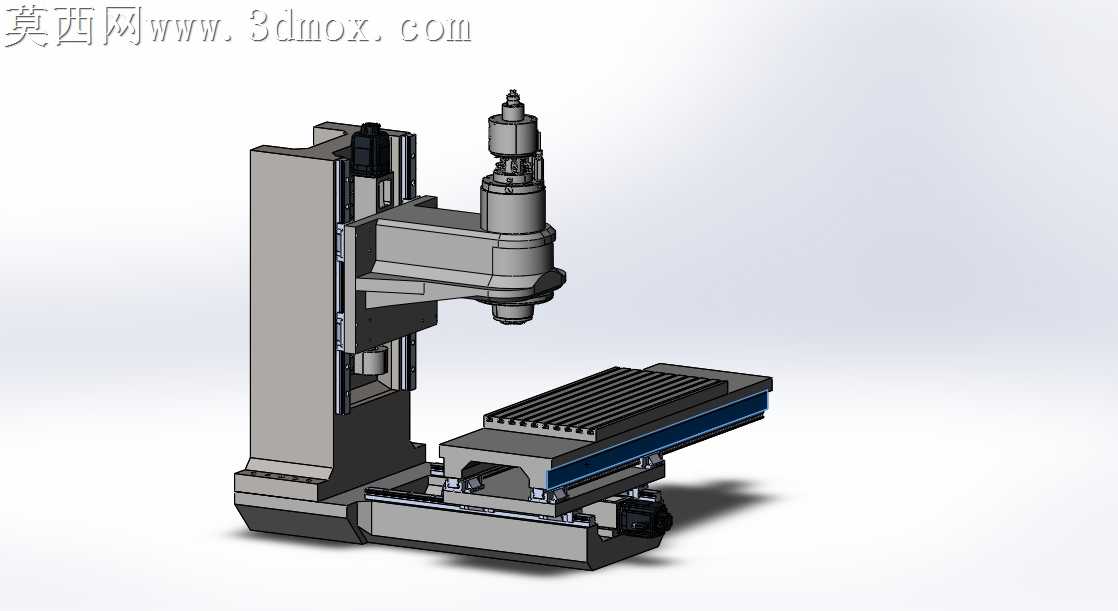

本模型为三轴立式数控加工中心的完整三维结构设计，建模过程严格遵循实际机床的设计逻辑与装配关系，完整还原了立式加工中心的核心组成部分。整体建模从机床床身基础件开始，采用高刚性的灰铸铁材质设定，床身底部设置有调平支撑结构，保证设备安装后的稳定性，床身内部设计有合理的筋板布局，在控制整体重量的同时最大化提升结构刚性，避免加工过程中产生共振影响加工精度。立柱部分采用固定式箱型结构设计，与床身通过精准的定位面连接，立柱上集成了Z轴导轨安装基准面，导轨选用重载线性导轨，建模时还原了导轨滑块的装配细节，滑块与主轴箱的连接面设置有定位销孔与螺栓连接位，保证Z轴运动的直线度与重复定位精度。主轴箱部分搭载高速精密主轴单元，建模时还原了主轴的刀柄安装锥面、打刀缸安装位、主轴冷却回路接口等细节结构，主轴传动采用伺服电机直连的传动形式，匹配高精度联轴器，保证主轴运转的平稳性。X轴与Y轴传动结构分别布置在滑座与工作台上，Y轴导轨安装在床身顶面，承载滑座的前后运动，X轴导轨安装在滑座顶面，承载工作台的左右运动，两轴均采用伺服电机搭配精密滚珠丝杠的传动结构，建模时还原了丝杠支撑座、螺母座、联轴器、电机安装座的完整装配关系，丝杠两端采用固定支撑的安装形式，有效抵消丝杠热伸长带来的精度误差。工作台采用T型槽结构设计，槽位尺寸与间距符合通用机床标准，方便各类工装夹具的装夹固定，工作台边缘设置有排屑斜面，方便加工过程中切屑的排出。整体模型的材质渲染贴合真实工业设备的视觉效果，床身、立柱、滑座等基础铸件采用哑光机床灰的漆面材质，导轨、丝杠等传动部件采用金属磨削质感的钢材材质，主轴、电机等功能部件还原了对应的表面处理质感，各部件的装配间隙、运动行程均按照实际参数设定，X轴行程500mm、Y轴行程800mm、Z轴行程500mm，工作台尺寸为500mm*1000mm，可直观展示设备的加工范围与运动逻辑。设计过程中充分考虑了各部件的运动干涉问题，所有运动轴的行程限位位置均做了结构校验，同时预留了钣金外罩、冷却系统、润滑系统、排屑系统的安装接口，可直接用于后续的设备整体方案展示、结构优化验证、教学演示等场景，完整呈现了三轴立式数控加工中心从基础结构到功能部件的全部设计细节。
