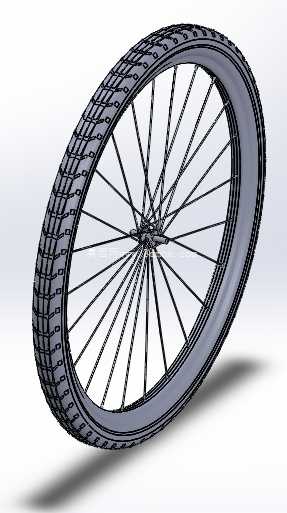

山地自行车辐条式行走轮结构设计

日常做非机动两轮车结构设计时，轮组作为直接接触地面的承载部件，其结构合理性直接决定骑行过程的受力传递效率与复杂路况适应能力，这款辐条式车轮的建模逻辑，完全围绕山地骑行场景的实际受力需求搭建。从实际应用场景来看，这类轮组主要适配硬尾、软尾山地车的日常通勤、林道穿越使用场景，既可以满足城市铺装路面的低滚阻行驶需求，也能应对非铺装路面的碎石、坑洼冲击，是两轮行走系统里兼顾轻量化与结构强度的典型结构。

设计思路上没有采用一体轮的封闭结构，而是选择传统的辐条交叉编法，核心考量是分散轮圈受到的径向与侧向冲击力：当车轮碾过路面凸起时，冲击力不会直接集中在花鼓与轮圈的刚性连接点，而是通过多根辐条的微小形变将应力分散到整个轮圈圆周，避免局部应力集中导致的轮圈变形、辐条断裂问题。建模过程中特意保留了辐条的交叉搭接结构，没有做简化的辐条阵列，就是为了还原真实编圈后的受力传递路径，方便后续做有限元受力分析时，能准确模拟不同辐条张力下的轮组形变量。

尺寸边界上，当前模型设定的轮组外缘直径为27.5英寸，这是目前山地车轮组的主流规格之一，对应的安装边界需要匹配前叉开档100mm、后花鼓开档135mm/142mm的常规山地车车架与前叉尺寸，轮圈的胎边座宽度适配1.95-2.35英寸宽度的山地车外胎，安装时不需要额外打磨或调整轮圈结构，直接卡入外胎胎边、装入内胎即可完成轮胎装配。轮圈部分采用了带防滑胎齿安装槽的结构，胎齿卡槽的深度与宽度完全匹配常规山地车外胎的胎边轮廓，充气后外胎不会在轮圈上发生周向转动，急刹或大扭矩踩踏时也不会出现胎圈滑脱的问题。

花鼓部分的结构建模还原了法兰盘穿辐条孔的位置，两侧法兰的间距、辐条孔的角度都按照真实27.5寸山地车轮组的几何参数设定，辐条从花鼓法兰到轮圈条帽座的倾斜角度经过几何校验，不会出现辐条与辐条之间的干涉，也不会在轮组转动时蹭到碟刹夹器或车架后叉。如果需要适配不同身高用户的车架几何、或者调整轮组通过性，可以直接通过修改全局参数里的轮径控制值，同步调整辐条长度、轮圈周长、花鼓相对位置，不需要重新逐个绘制零件，能大幅缩短不同规格轮组的改型设计周期。

从功能特性来看，这款轮组的结构设计兼顾了维修便利性与轻量化表现：条帽座设置在轮圈内侧，后期调整辐条张力时不需要拆卸外胎，用常规辐条扳手从轮圈外侧伸入即可调整每根辐条的张紧度，日常维护成本远高于一体成型轮组；多辐条的结构在单根辐条出现断裂时，剩余辐条仍能临时支撑轮组保持基本圆形，不会像一体轮那样出现局部开裂后整体失效的问题，适合长距离骑行的可靠性需求。建模时特意还原了外胎表面的颗粒状防滑胎齿结构，胎齿的排布角度与高度按照林道骑行的抓地需求设计，在松软泥土、湿滑路面上能提供足够的侧向抓地力，避免过弯时侧滑。

实际做结构校验时，需要重点关注辐条的预张力设定：正常骑行状态下所有辐条的张力差不能超过20%，否则轮组会出现偏摆，导致刹车时蹭碟、行驶时轮组跳动的问题；轮圈的径向跳动量需要控制在1mm以内，端面偏摆量控制在0.5mm以内，才能保证高速骑行时的稳定性。这款模型的参数化结构可以直接导入工程分析模块，给辐条、轮圈、花鼓分别赋予对应的铝合金、钢材材料属性后，就能模拟垂直冲击、侧向受力、扭矩传递等不同工况下的应力分布，为后续的零件选材、壁厚优化提供准确的结构参考，不需要再重新搭建轮组的基础几何模型。
