山地自行车辐条轮组结构三维设计

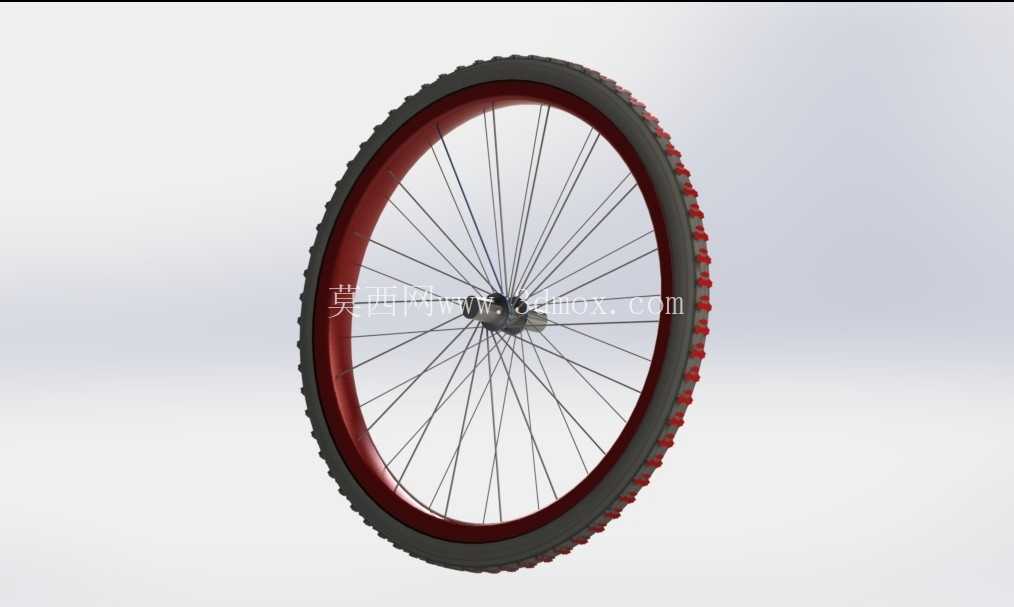

日常做非机动代步车、运动骑行装备的结构开发时，轮组作为直接接触地面、传递骑行载荷的核心部件，其三维建模的精度直接影响后续的装配校验、强度仿真以及样件试制的成功率。这款轮组采用经典的辐条式张力结构设计，区别于一体轮的刚性成型逻辑，通过多根细辐条将花鼓与轮辋连接，依靠辐条的预紧张力实现整体承载，在轻量化与抗冲击性能之间取得了成熟的平衡，适配山地越野、城市通勤等多类骑行场景。

从实际使用场景来看，这类轮组需要应对铺装路面的持续滚动摩擦、非铺装路面的碎石冲击、过弯时的侧向载荷以及制动时的瞬时扭矩，因此建模过程中需要对各部件的配合边界做精准还原。首先看外胎部分，胎体采用带颗粒凸起的越野胎纹设计，胎侧厚度、胎齿高度都按照常规山地车26寸轮组的通用参数设定，胎唇与轮辋的配合位置做了贴合的卡槽结构，保证充气后胎体能够牢牢卡紧在轮辋上，不会出现高速骑行时的脱胎风险，胎体内部的空腔结构也预留了标准内胎的安装空间，兼容市面上常规的美式气门嘴内胎配件。

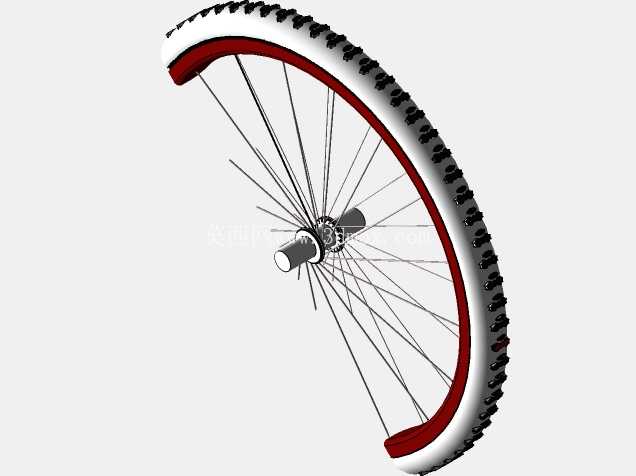

轮辋部分采用铝合金材质常用的箱型截面设计，红色涂装的轮辋侧壁厚度均匀，轮辋的内径、外径尺寸严格匹配外胎的装配尺寸，辐条孔的位置沿轮辋周向均匀分布，每个孔位都做了沉头处理，避免辐条帽安装后突出轮辋内壁，对内胎造成磨损。辐条采用等直径的冷拉钢丝结构，从花鼓的法兰盘位置呈放射状延伸至轮辋的对应孔位，建模时特意还原了辐条的交叉编法，相邻辐条在轮组中部的交叉位置预留了合理的间隙，避免骑行过程中辐条相互摩擦产生异响或者金属疲劳断裂，每根辐条的张紧角度都经过校准，保证轮组转动时的圆跳动量控制在合理范围内。

花鼓作为轮组的核心转动部件，位于轮组的中心位置，内部预留了轴承安装位、轴杆穿装孔以及塔基安装结构，两侧的法兰盘直径根据辐条的张力需求设定，法兰盘上的辐条孔位与轮辋上的孔位一一对应，保证每根辐条的受力角度一致，避免出现单侧张力过大导致的轮组偏摆。花鼓的中心轴孔尺寸兼容常规的快拆杆或者桶轴安装规格，能够适配大多数山地车、通勤自行车的前叉或者后叉安装端距，安装边界的尺寸公差按照通用机械配件的配合标准设定，保证装配时不需要额外修配即可完成安装。

设计思路上，这款轮组没有追求极端的轻量化或者刚性指标，而是优先考虑结构的通用性与维护便捷性，所有的零部件都采用行业通用的规格参数，辐条、辐条帽、花鼓轴承都属于市面上容易采购的标准配件，后期维护更换的成本较低。建模过程中对各部件的装配关系做了完整的约束，转动副的位置设置了合理的间隙，避免出现运动干涉，轮组整体的重心位于中心轴线上，转动时的动平衡性能符合日常骑行的要求，不会出现高速转动时的抖动问题。

从结构强度的角度考虑，辐条的数量选择了常规的32孔配置，相比更少辐条的轮组，32根辐条能够将载荷均匀分散到更多的受力点上，在应对越野路面的冲击时，单根辐条承受的载荷更小，不容易出现断条的问题；相比更多辐条的轮组，又能控制整体的重量，不会增加不必要的骑行负担。外胎的胎齿深度设定兼顾了抓地力与滚动阻力，较深的边缘胎齿在过弯时能够提供足够的侧向抓地力，中间连续的胎纹在铺装路面骑行时能够降低滚动阻力，提升骑行的顺滑度。

在实际的产品开发流程中，这类三维模型可以直接用于轮组的静力学仿真，通过给轮组施加垂直载荷、侧向载荷以及制动扭矩，校验辐条的张力分布、轮辋的变形量以及花鼓的受力情况，提前发现结构设计中的薄弱点，减少样件试制的次数，缩短开发周期。同时也可以用于装配干涉校验，将轮组模型导入整车装配体中，检查轮组与前叉、车架、刹车器、挡泥板等周边部件的间隙是否合理，避免出现安装时的干涉问题。对于三维建模从业者来说，这类轮组模型的建模过程能够很好地练习圆周阵列、装配约束、曲面造型等常用的建模技巧，理解张力结构的受力逻辑，为后续更复杂的骑行装备结构设计打下基础。
