适配拉达发动机的独立节气门体结构设计

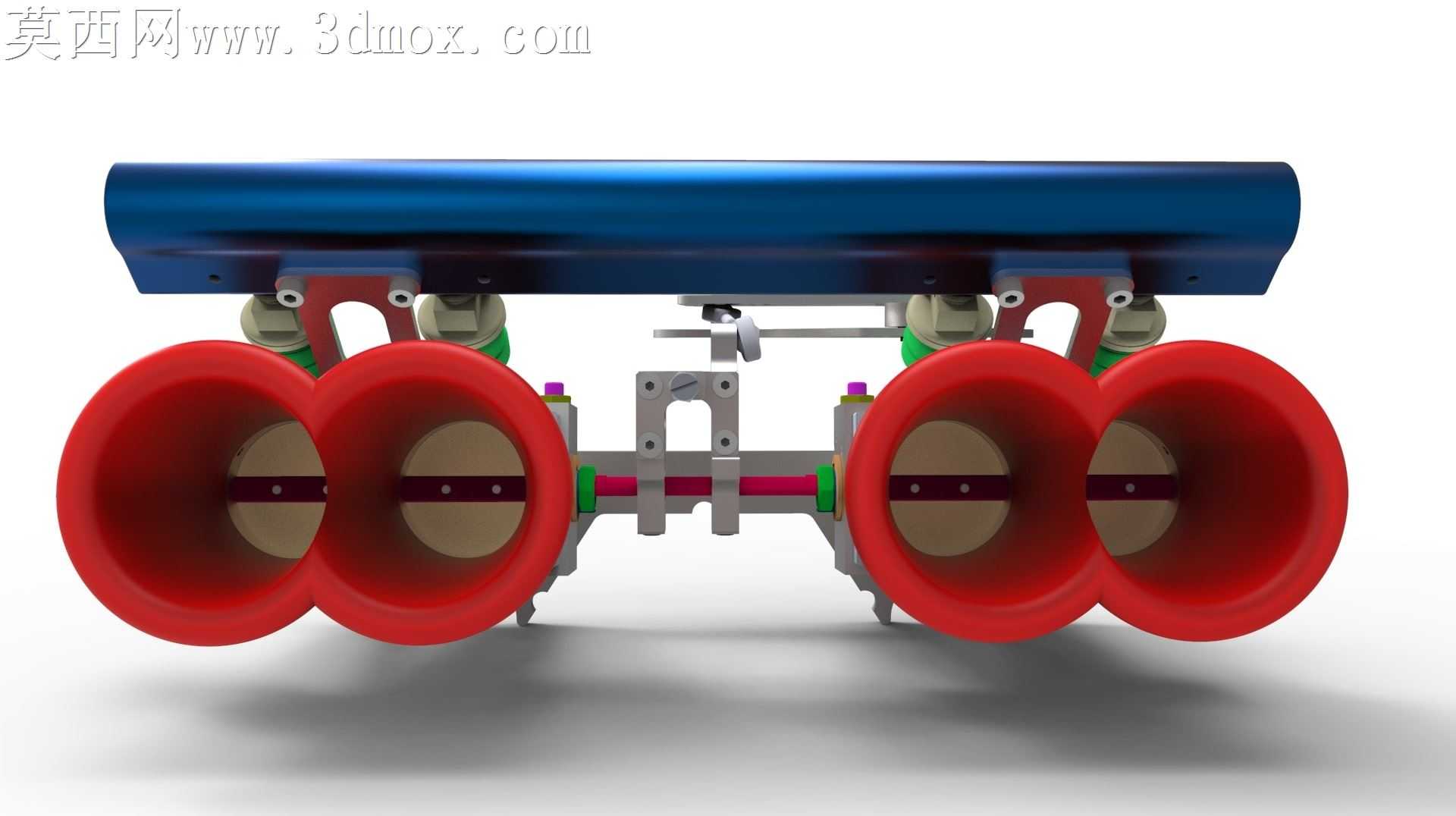

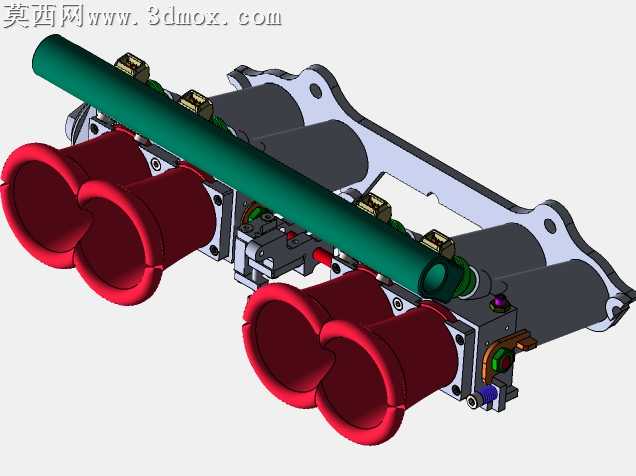

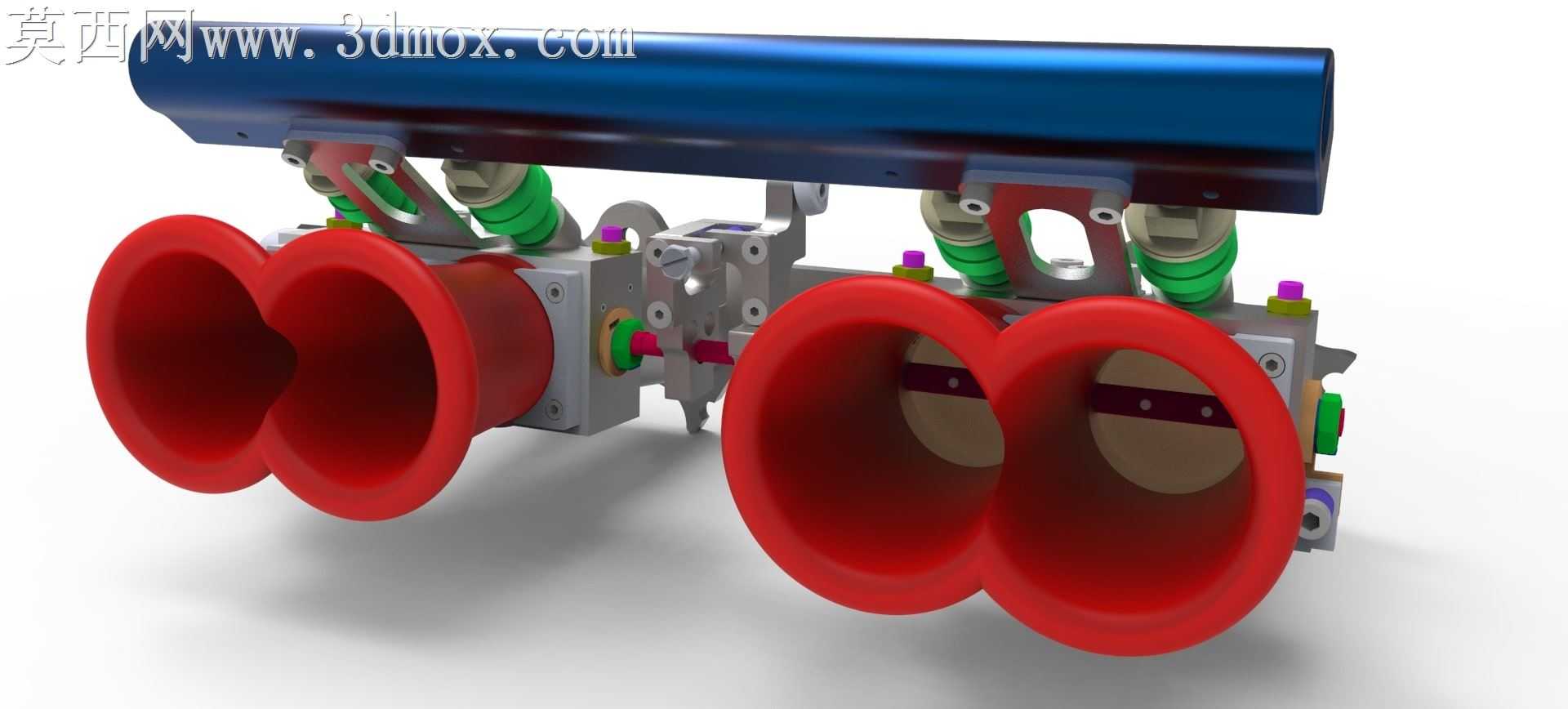

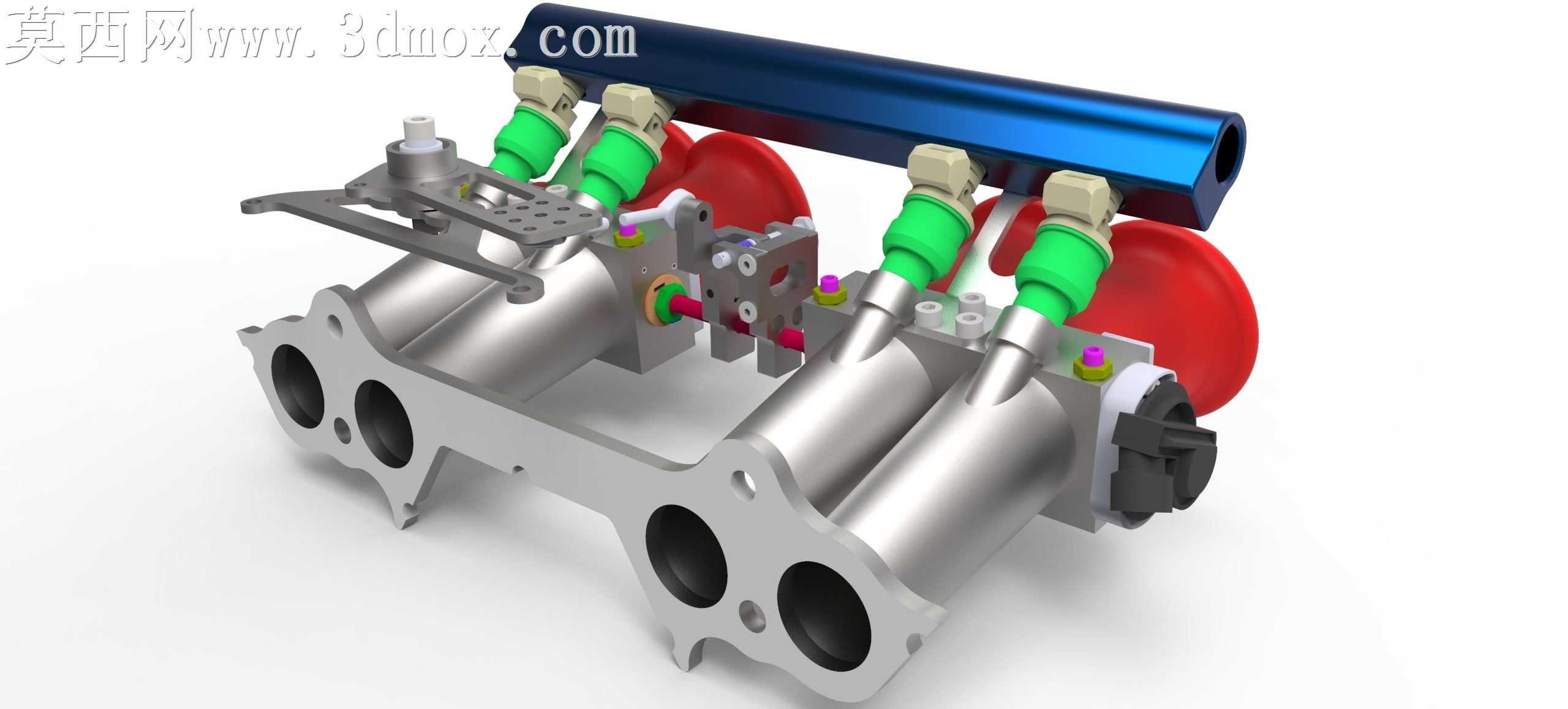

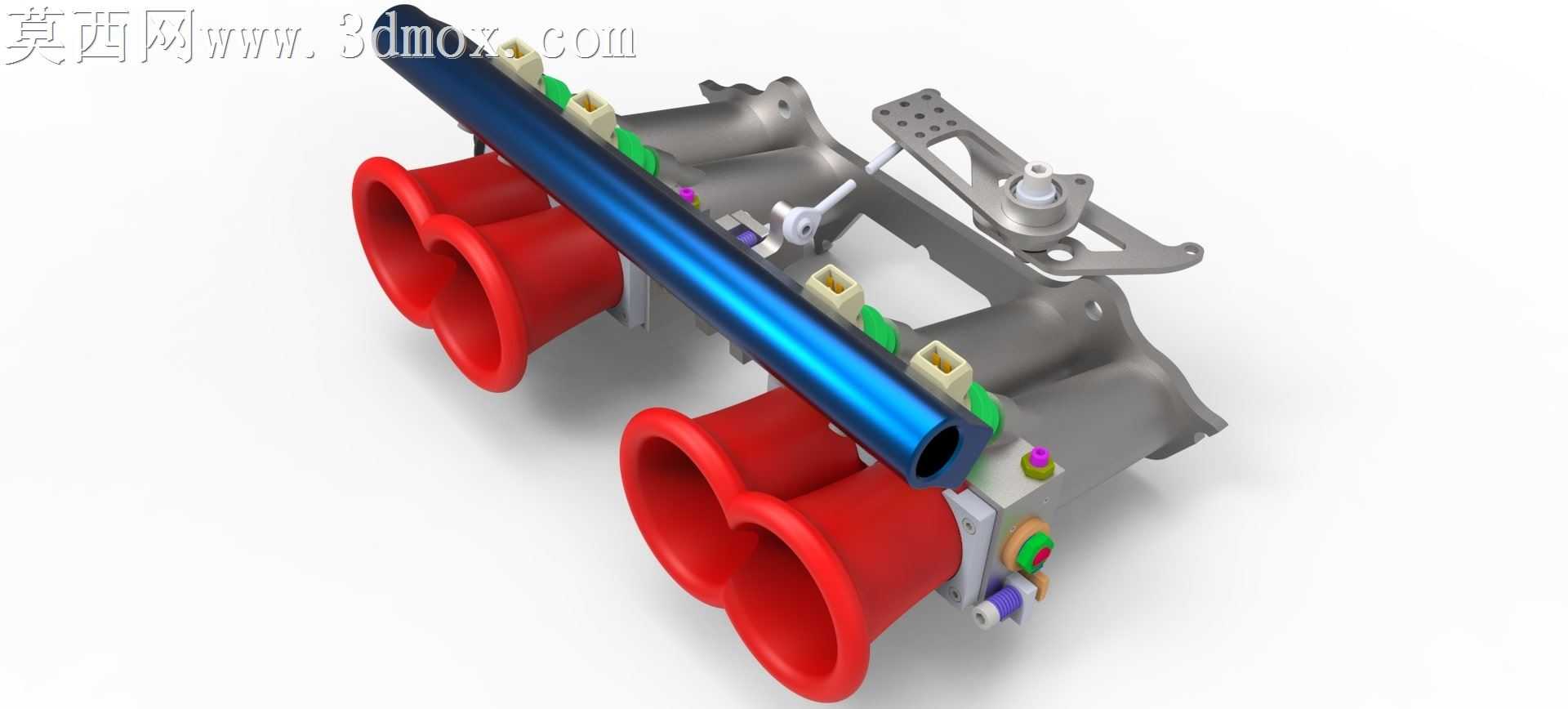

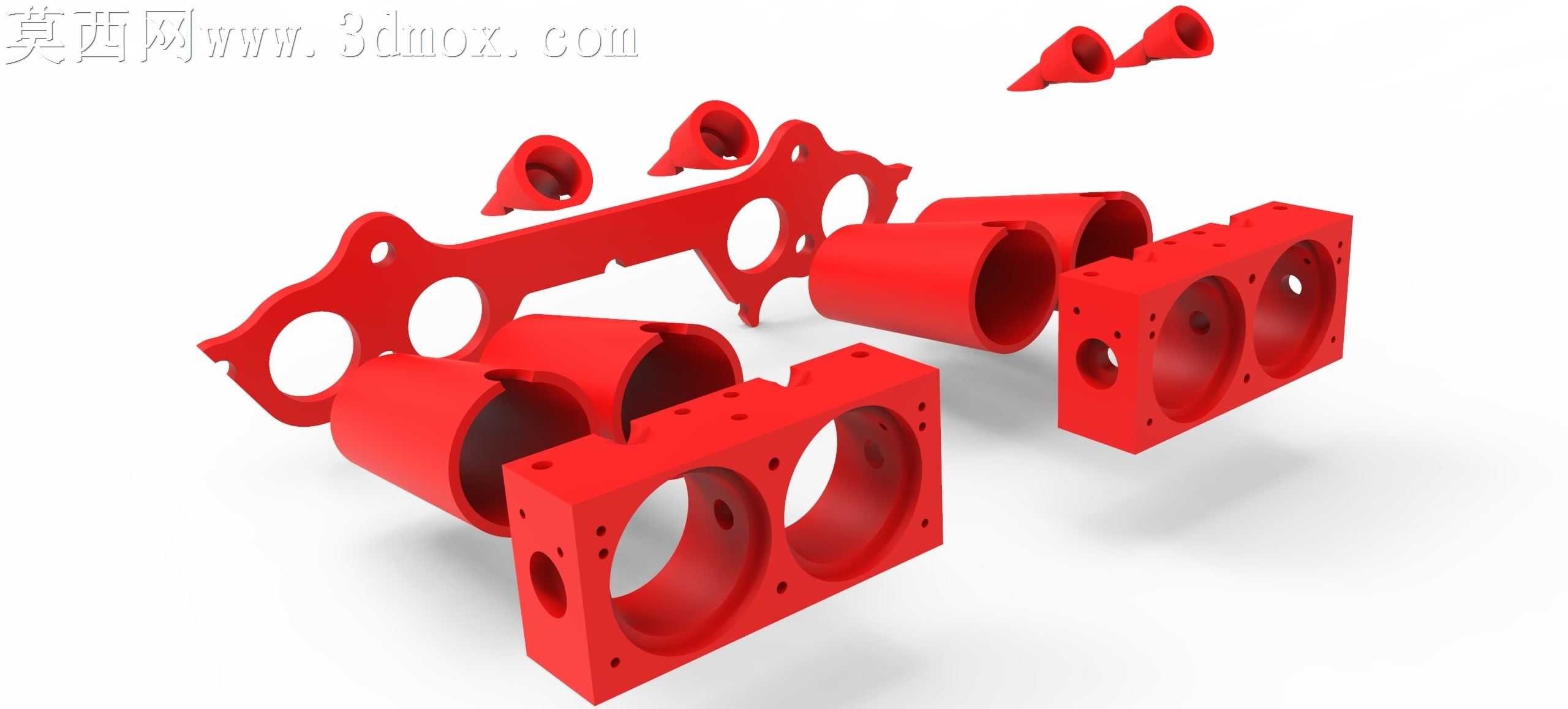

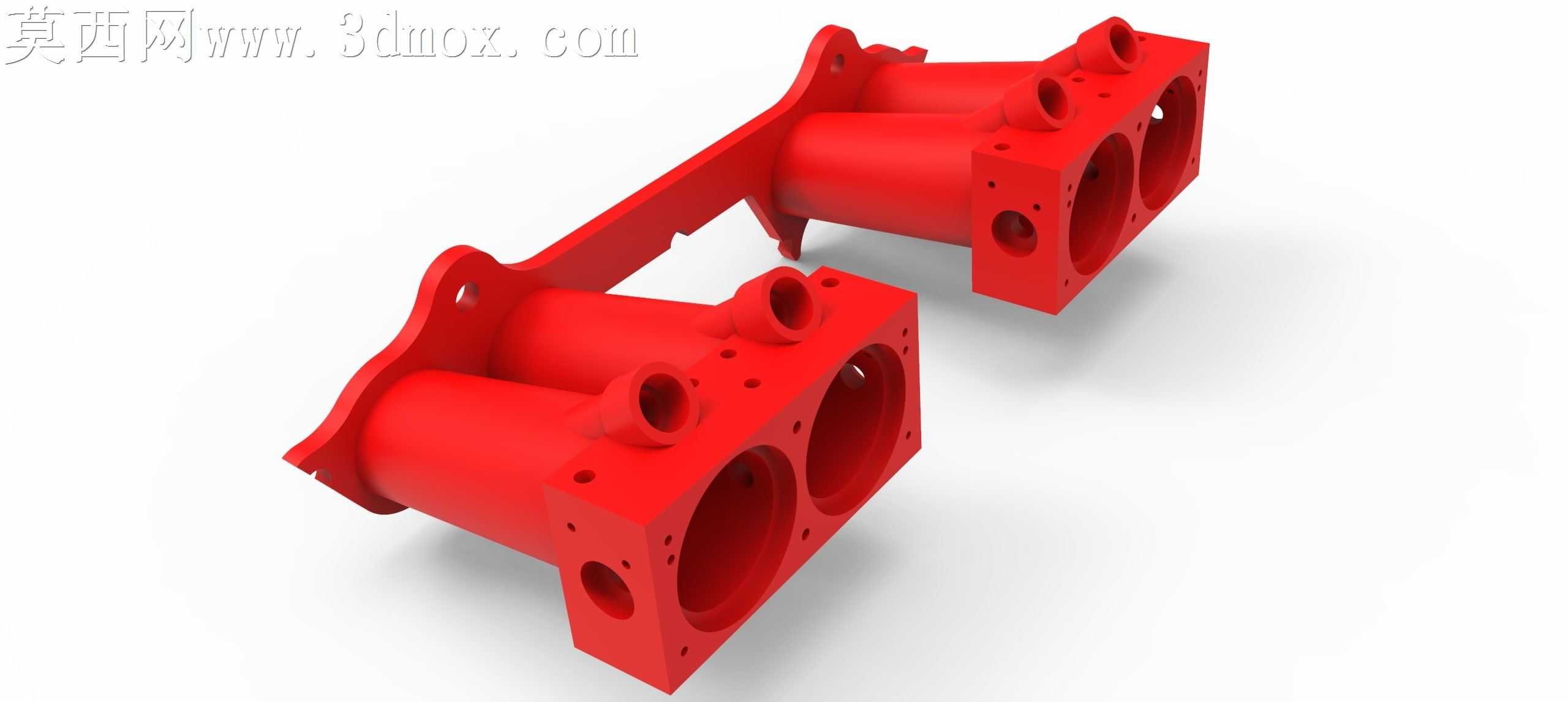

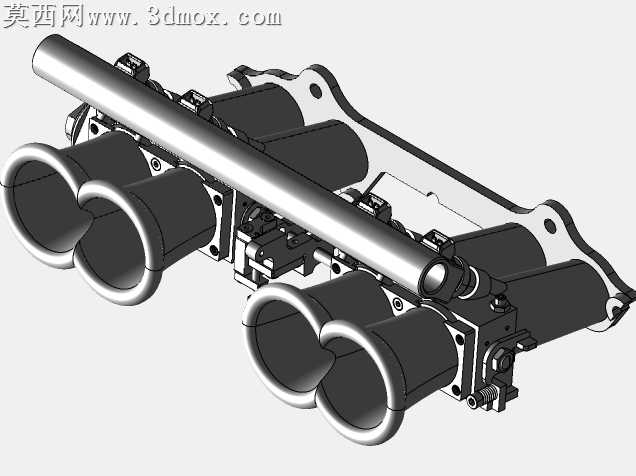

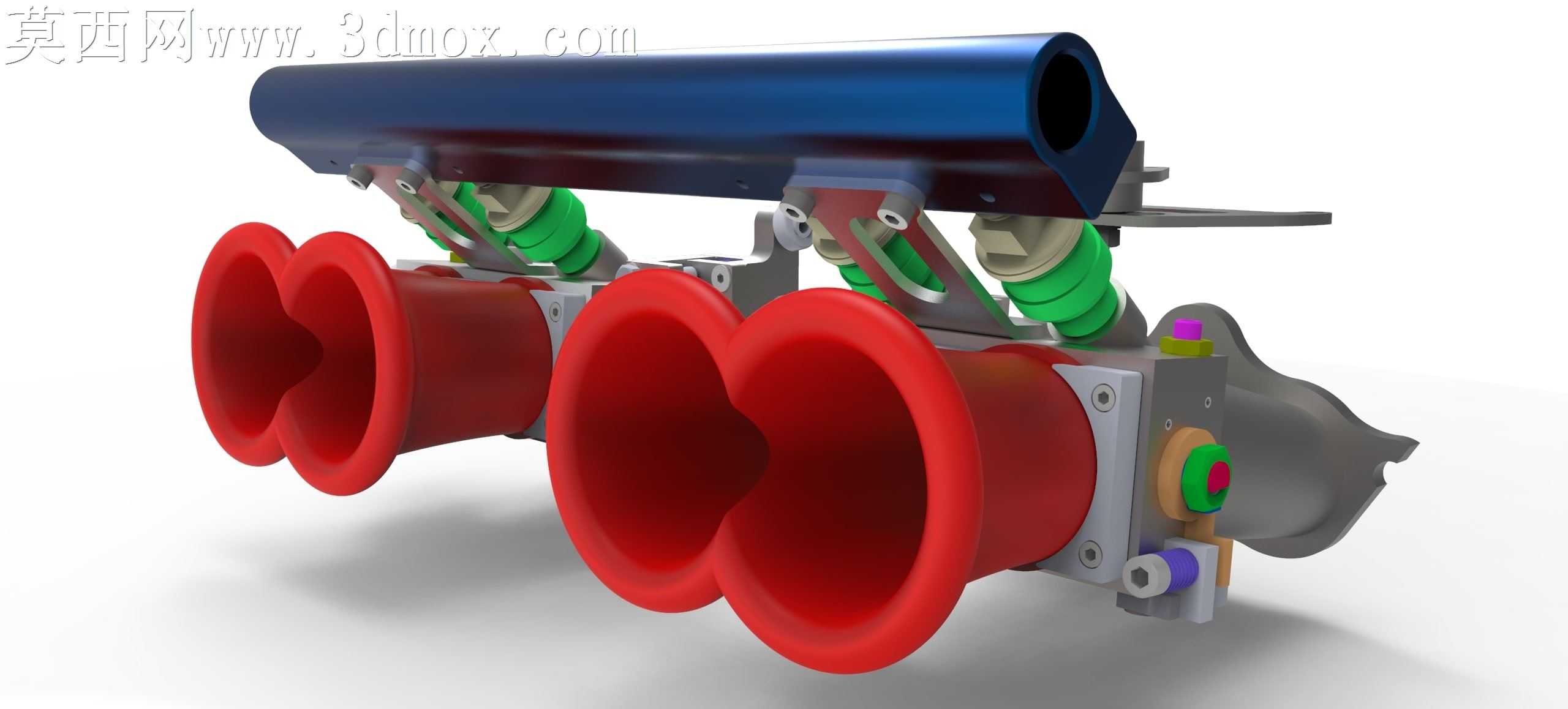

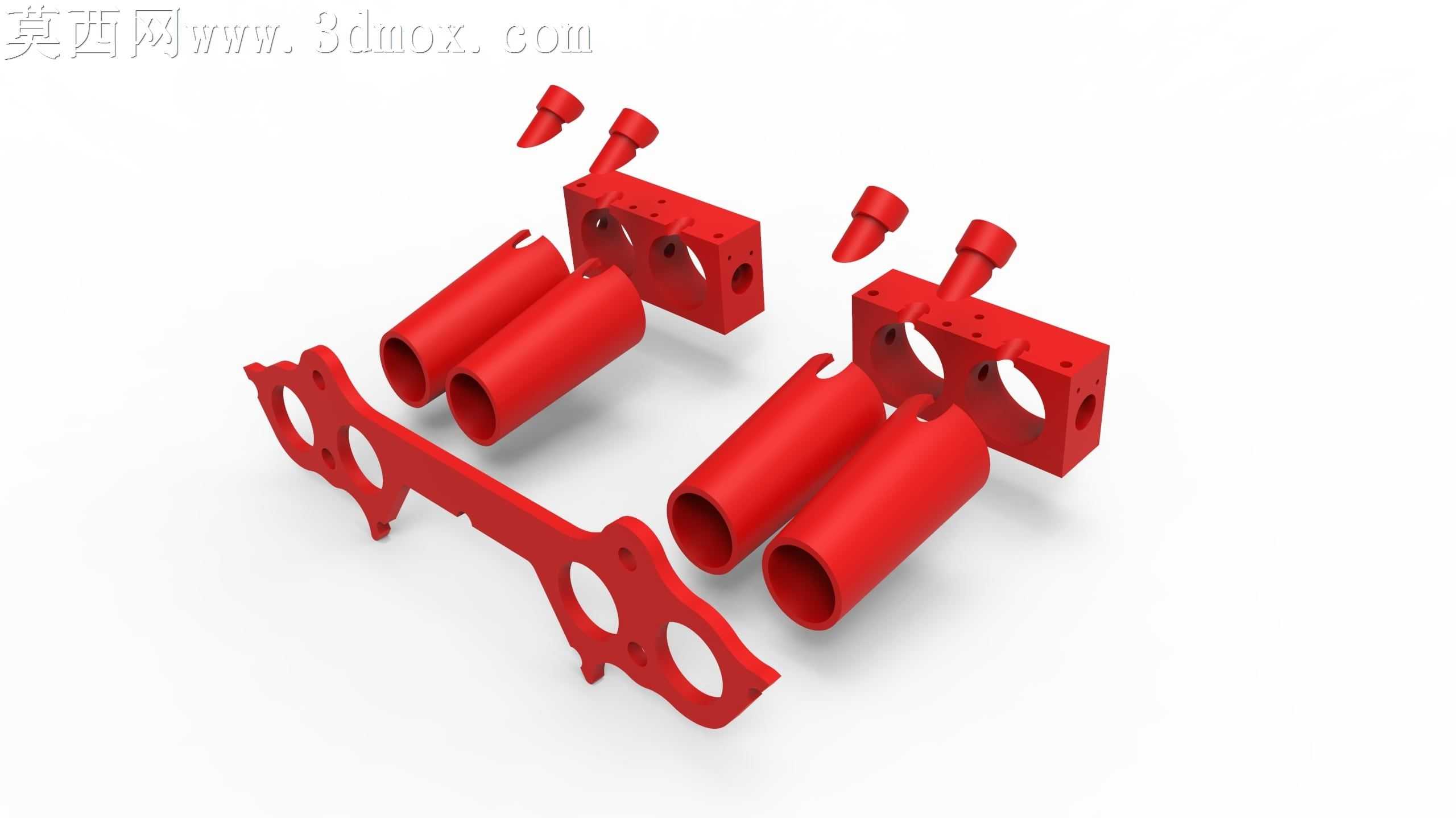

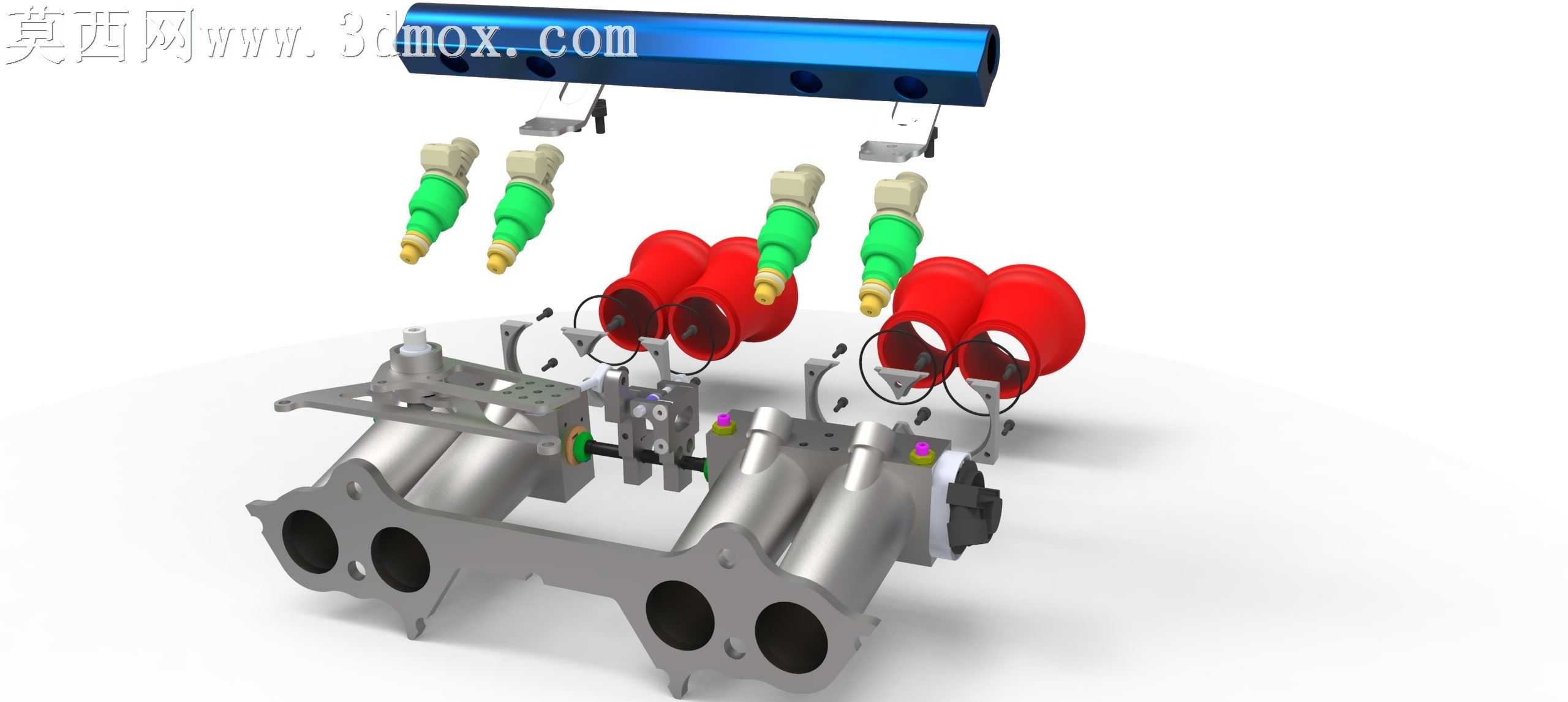

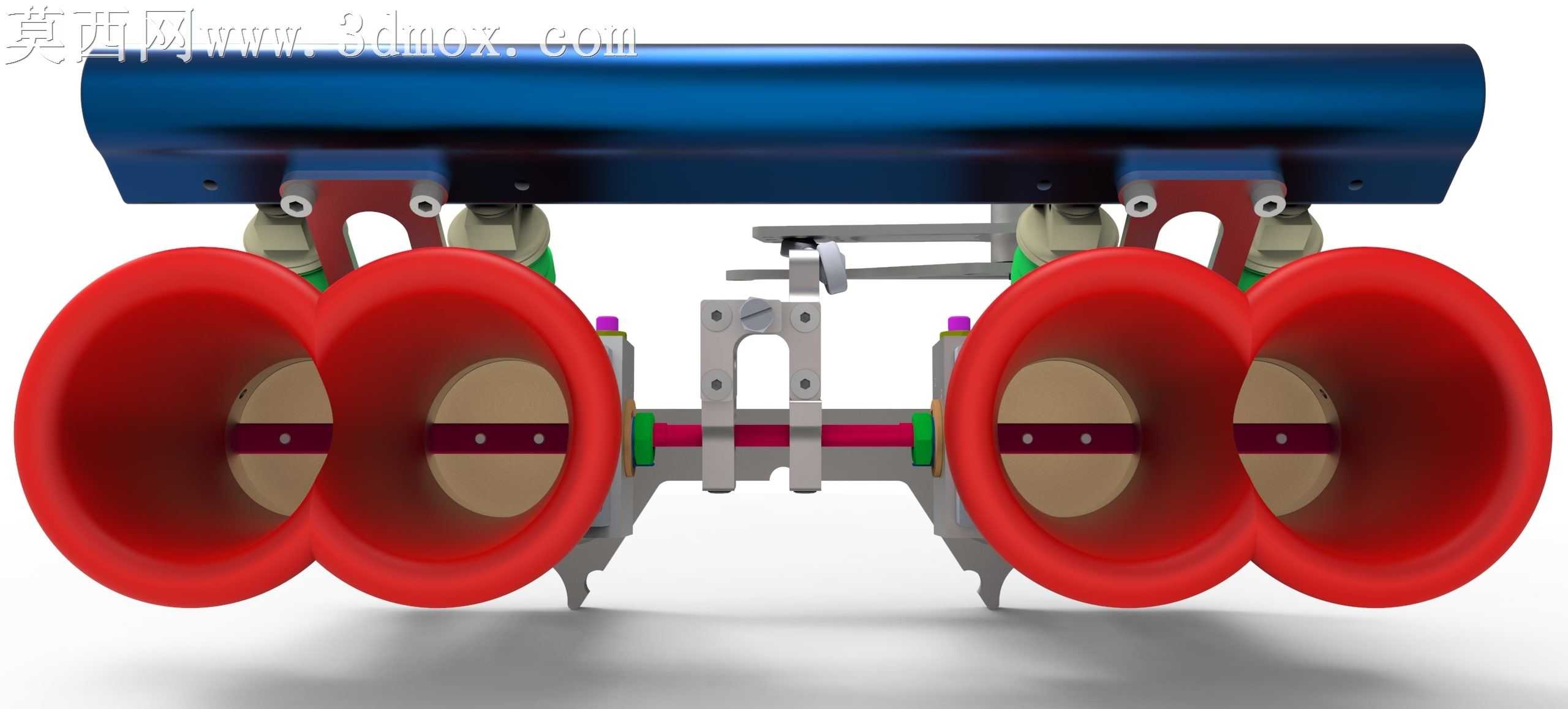

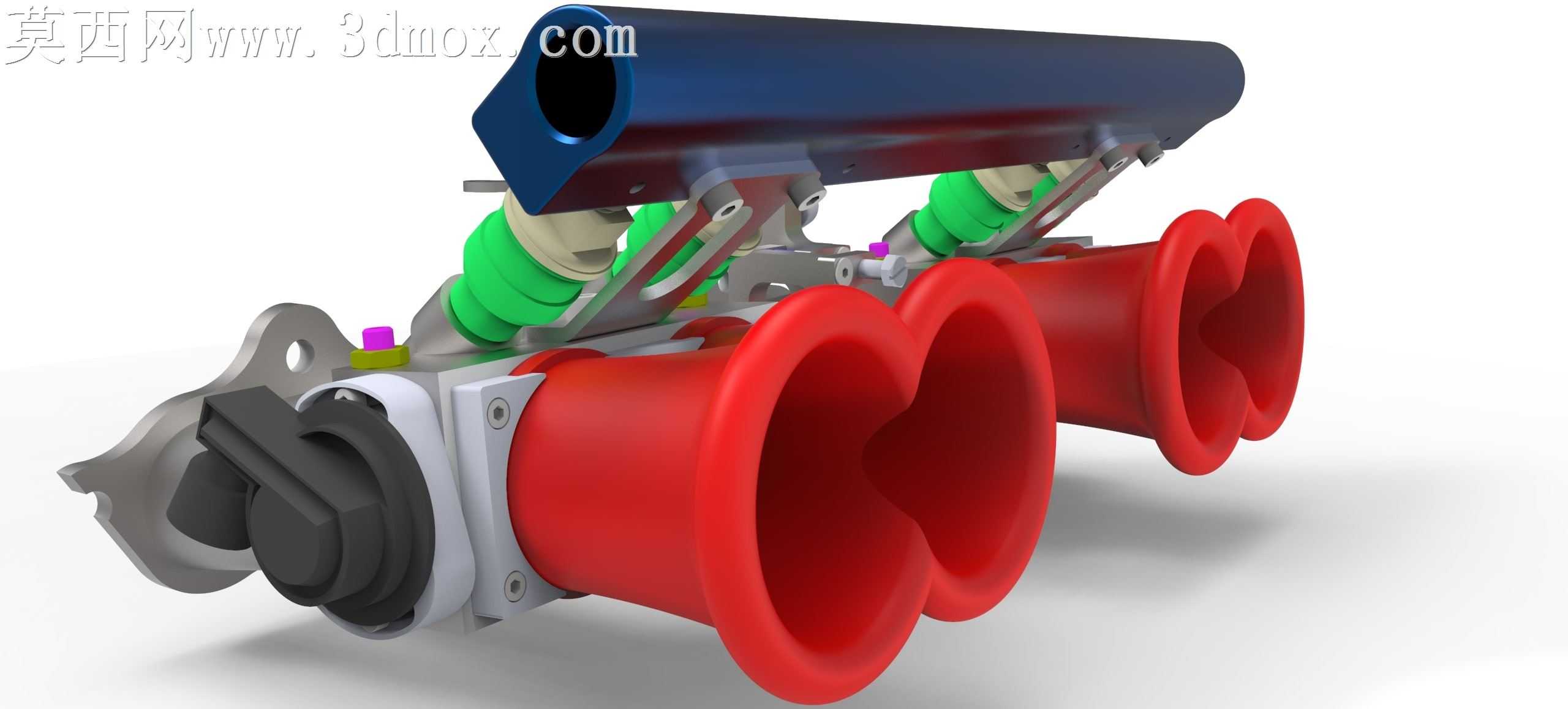

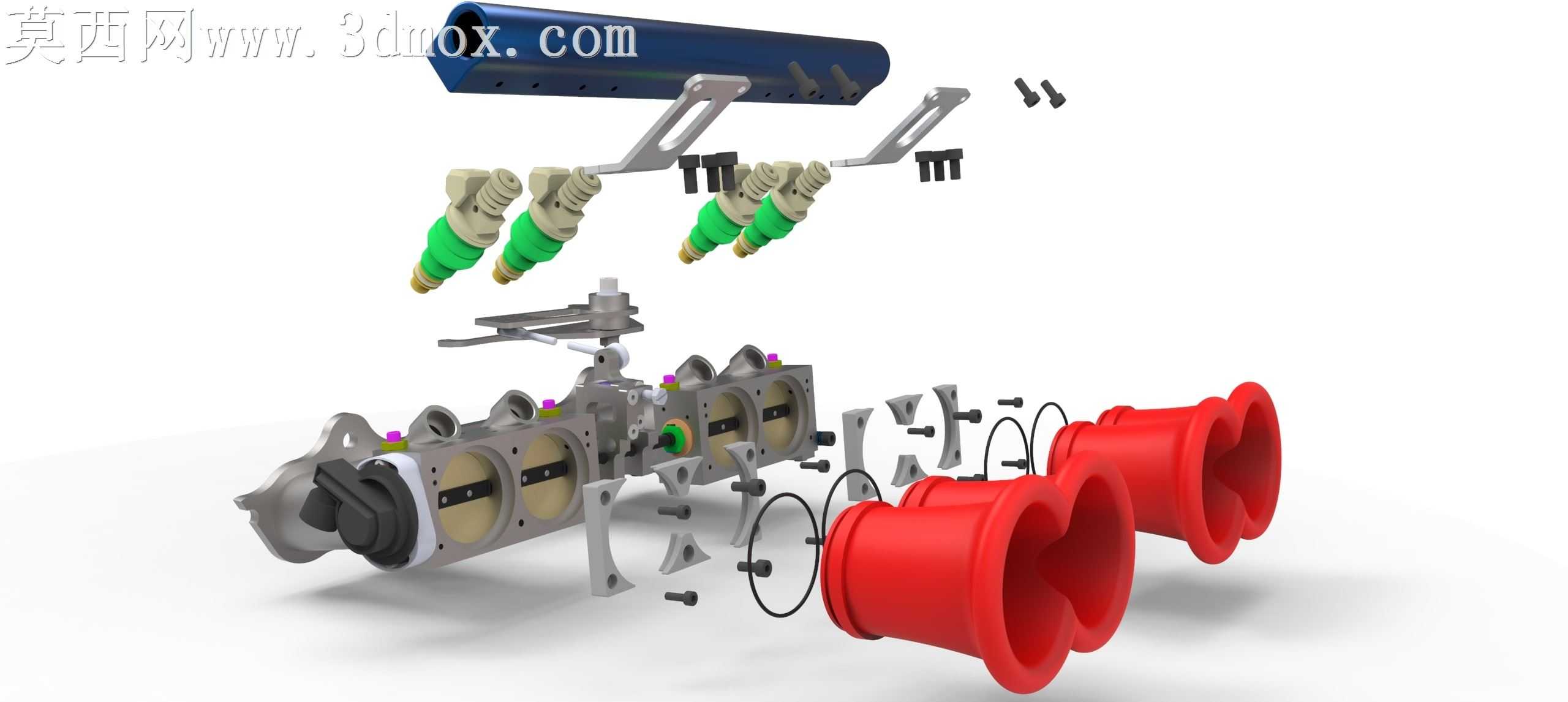

本独立节气门体三维模型采用专业三维建模软件完成全参数化设计，建模过程严格遵循机械设计公差规范，对每一处装配结构都做了干涉校验，确保各部件装配间隙符合实际加工与使用要求。模型完整还原了独立节气门的全部组成结构，包含多腔并列的节气门主体、喇叭口造型的进气喇叭口、配套的喷油器安装位、燃油导轨固定结构、节气门转轴与阀片组件、密封垫片、紧固件等全部细分零件，所有零件均可单独拆解编辑，支持后续的结构修改与定制化调整。渲染阶段采用写实材质方案，节气门主体部分根据不同部件的实际材质赋予对应属性：铸铝壳体采用哑光金属铝材质，还原铸造表面的细微颗粒质感；进气喇叭口采用亮面红色工程塑料材质，表现出注塑件的光滑高反光特性；喷油器部分区分塑料壳体与金属接头的材质差异，橡胶密封件赋予软质橡胶的哑光弹性质感；金属紧固件、转轴等部件赋予不锈钢或镀锌钢的金属光泽，密封垫片采用耐油橡胶的深色哑光材质，整体渲染效果真实还原产品的实际外观，清晰区分不同功能部件的材质差异。设计思路围绕适配经典拉达2101-2107发动机展开，整体结构兼顾性能与易制造性，部分结构支持3D打印制作，比如加速度堆、零件紧固件等节流块相关部件可通过增材制造快速试制；燃油轨采用标准挤压铝型材设计，既可以采购标准成品，也可通过矩形铝片自行加工制作，大幅降低改装制作的门槛。模型对节气门的流道部分做了精准的造型设计，确保进气流畅度满足发动机高转速工况的进气需求，喷油器安装位精准匹配Bosch 07813355IN喷油器的安装尺寸，节气门转轴的转动结构、阀片的密封结构都做了细节还原，各安装孔位、连接结构的尺寸精度满足实际装配要求，既可以作为汽车进气系统改装的设计参考，也可用于相关教学演示、结构原理展示，使用者可根据自身需求对模型进行修改调整，适配不同的发动机改装场景。
