带等速万向节充放气功能的越野轮毂设计

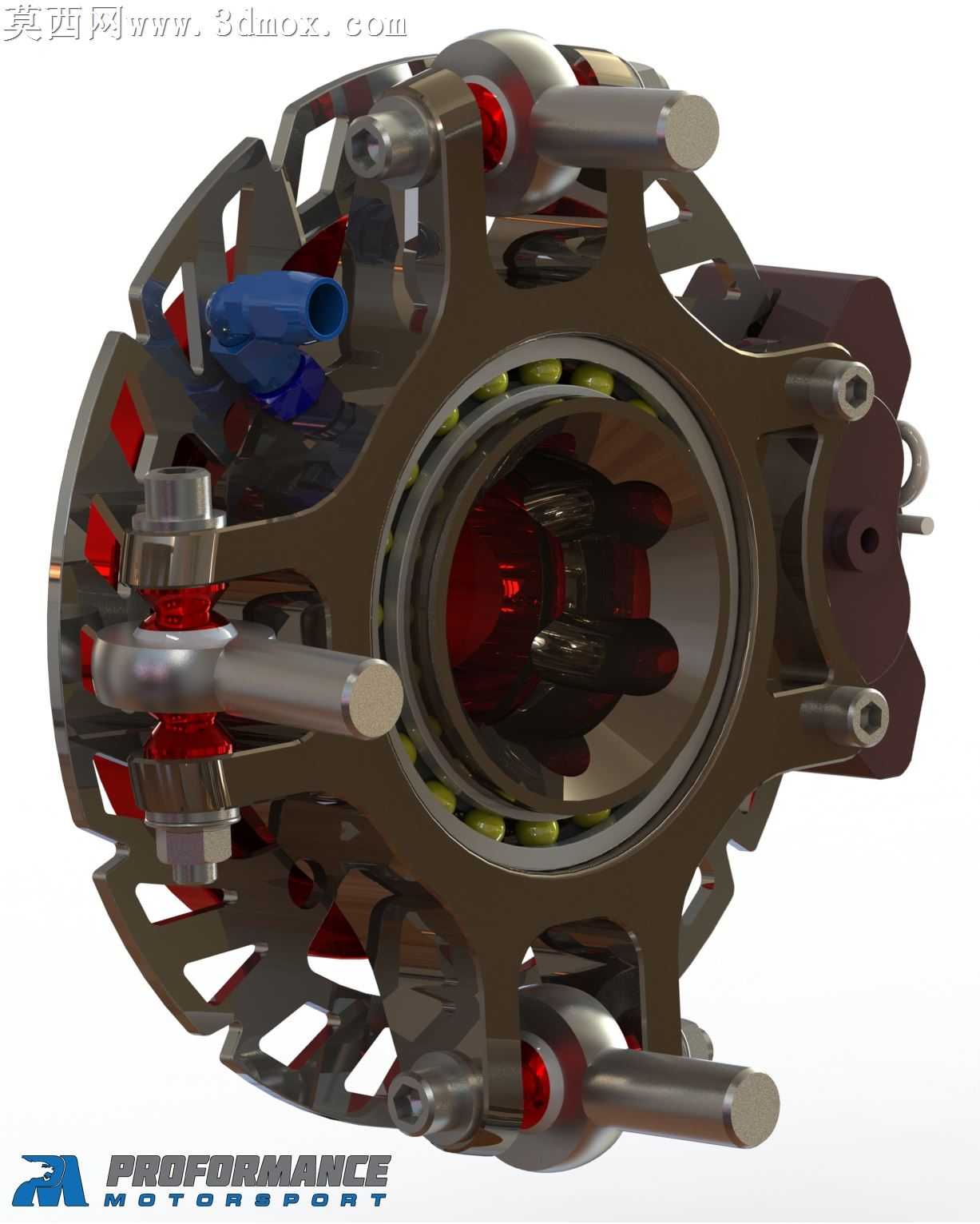

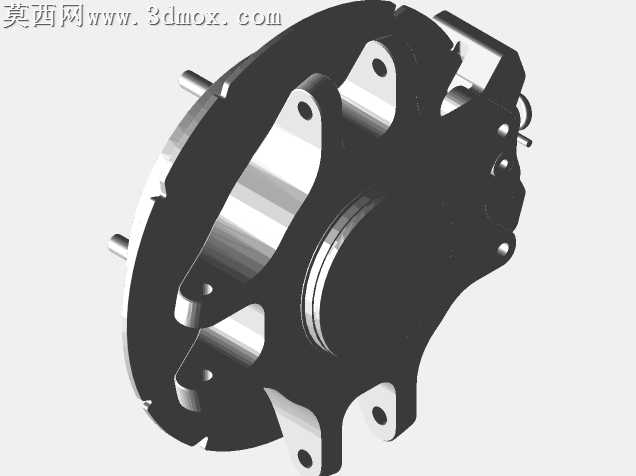

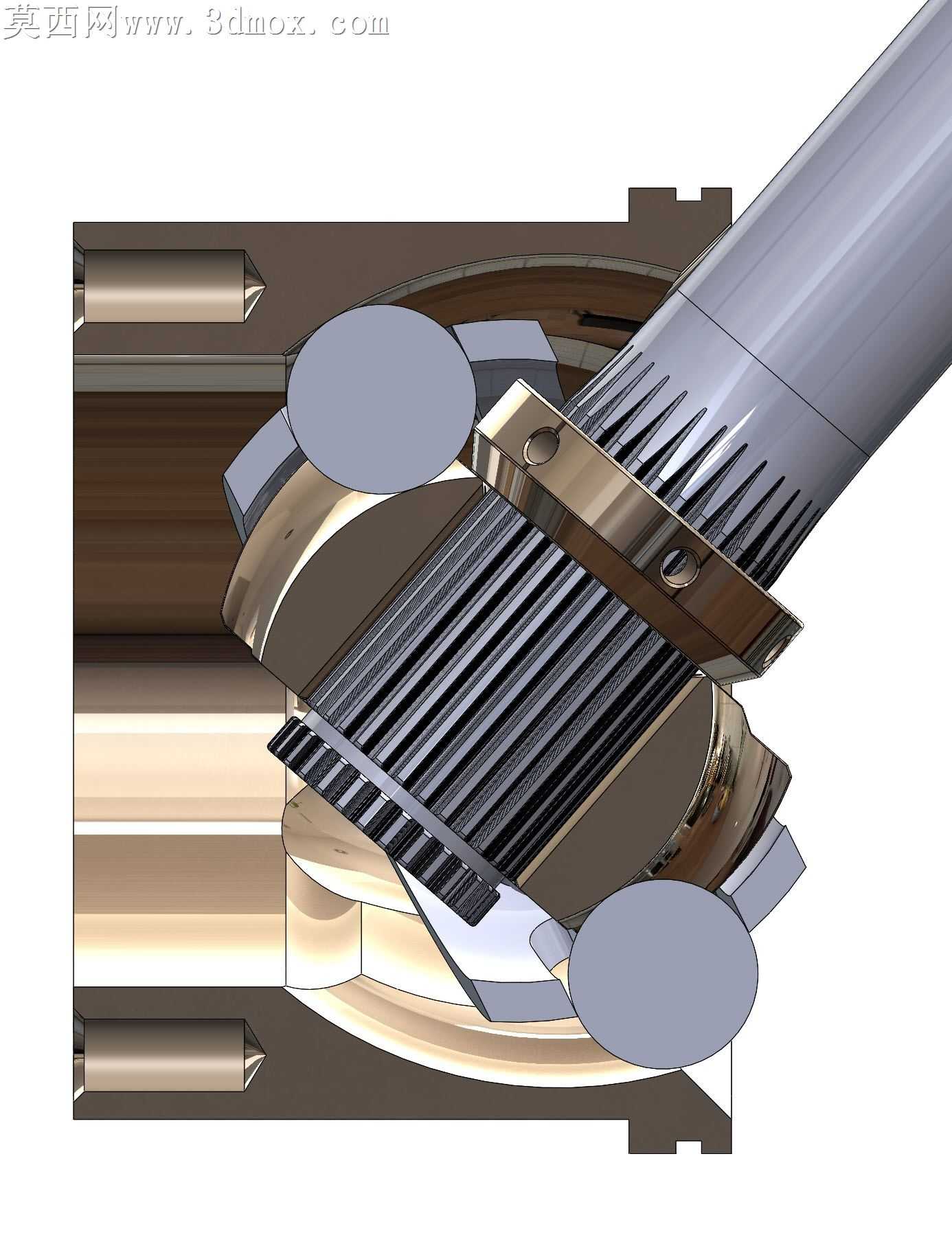

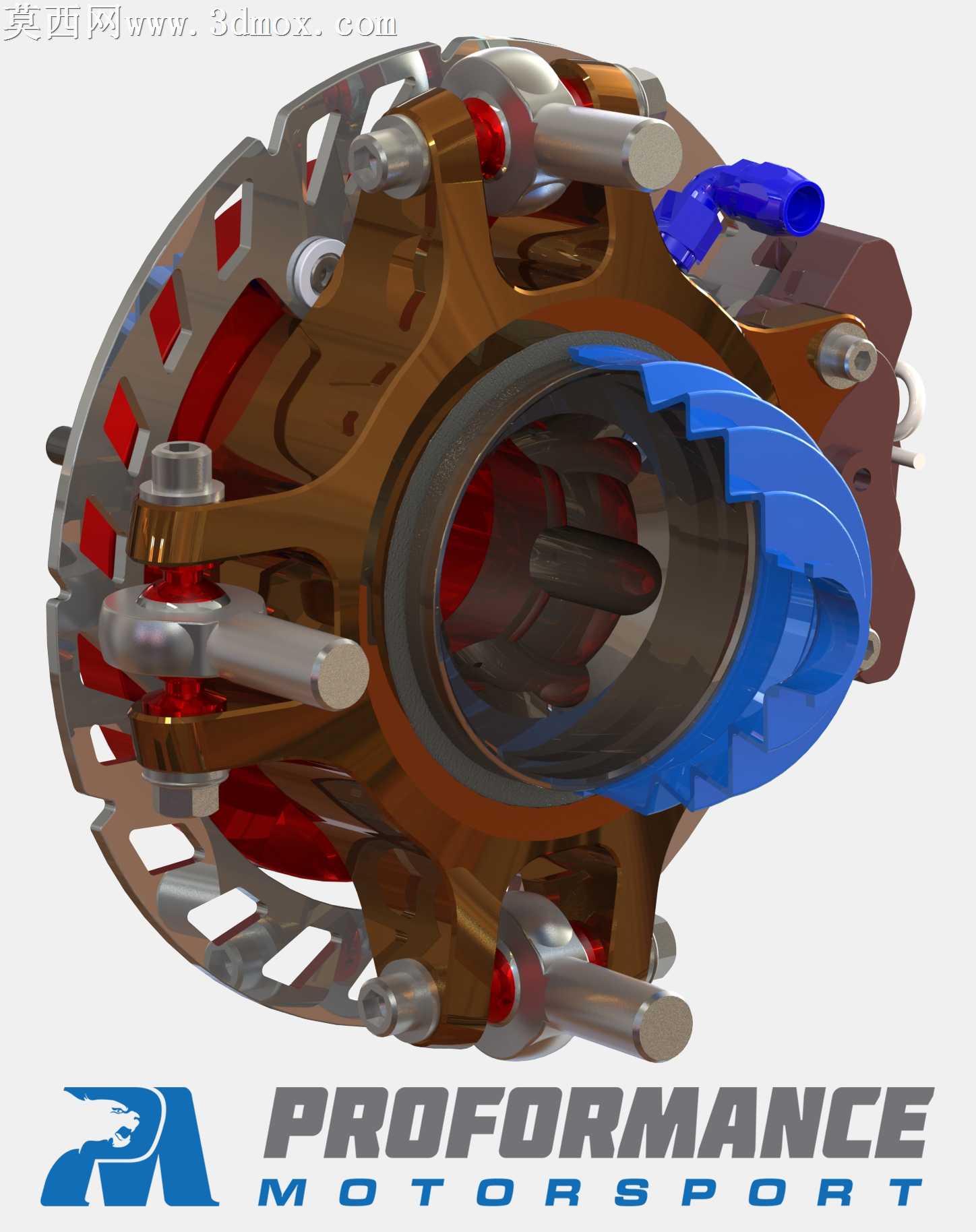

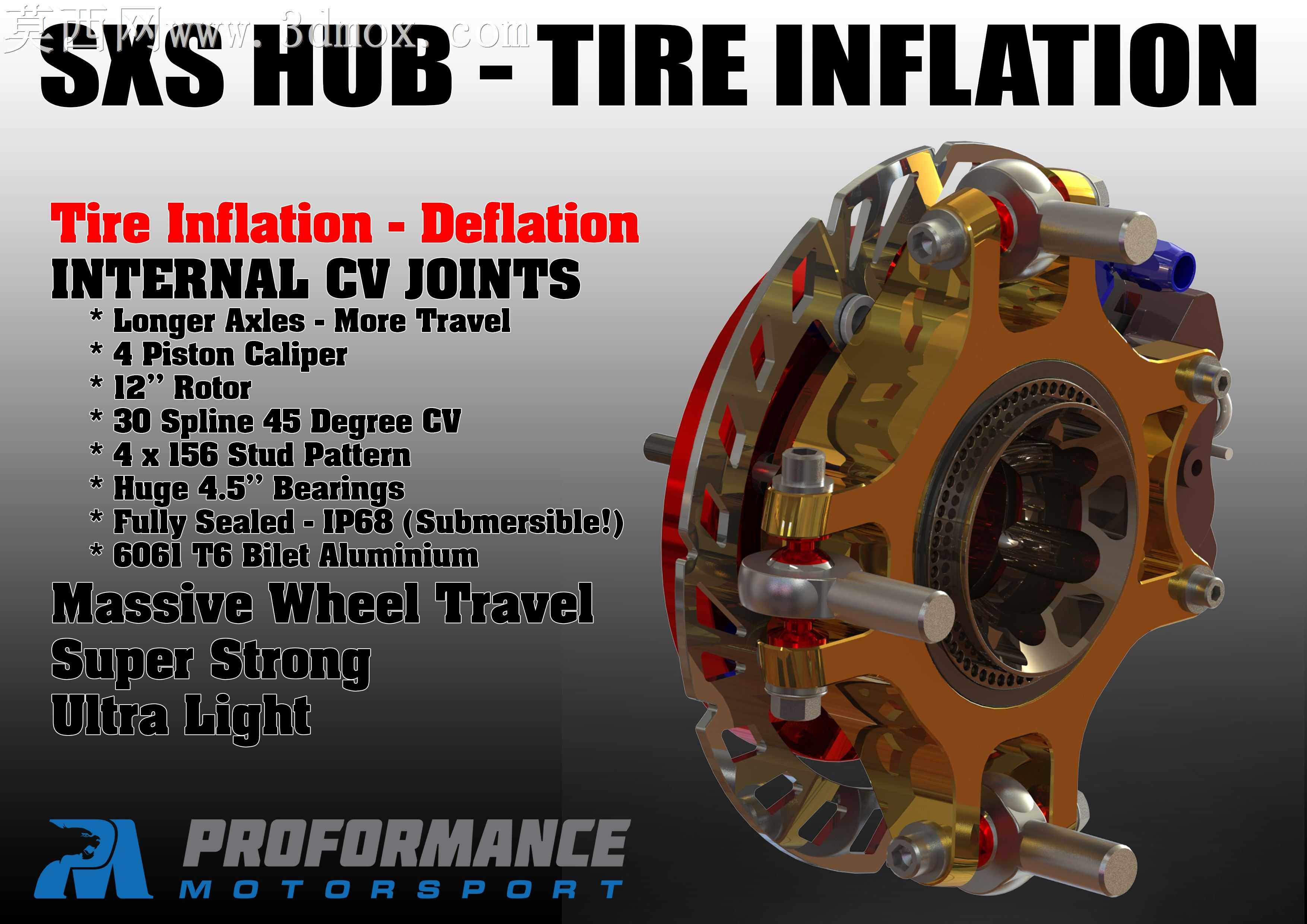

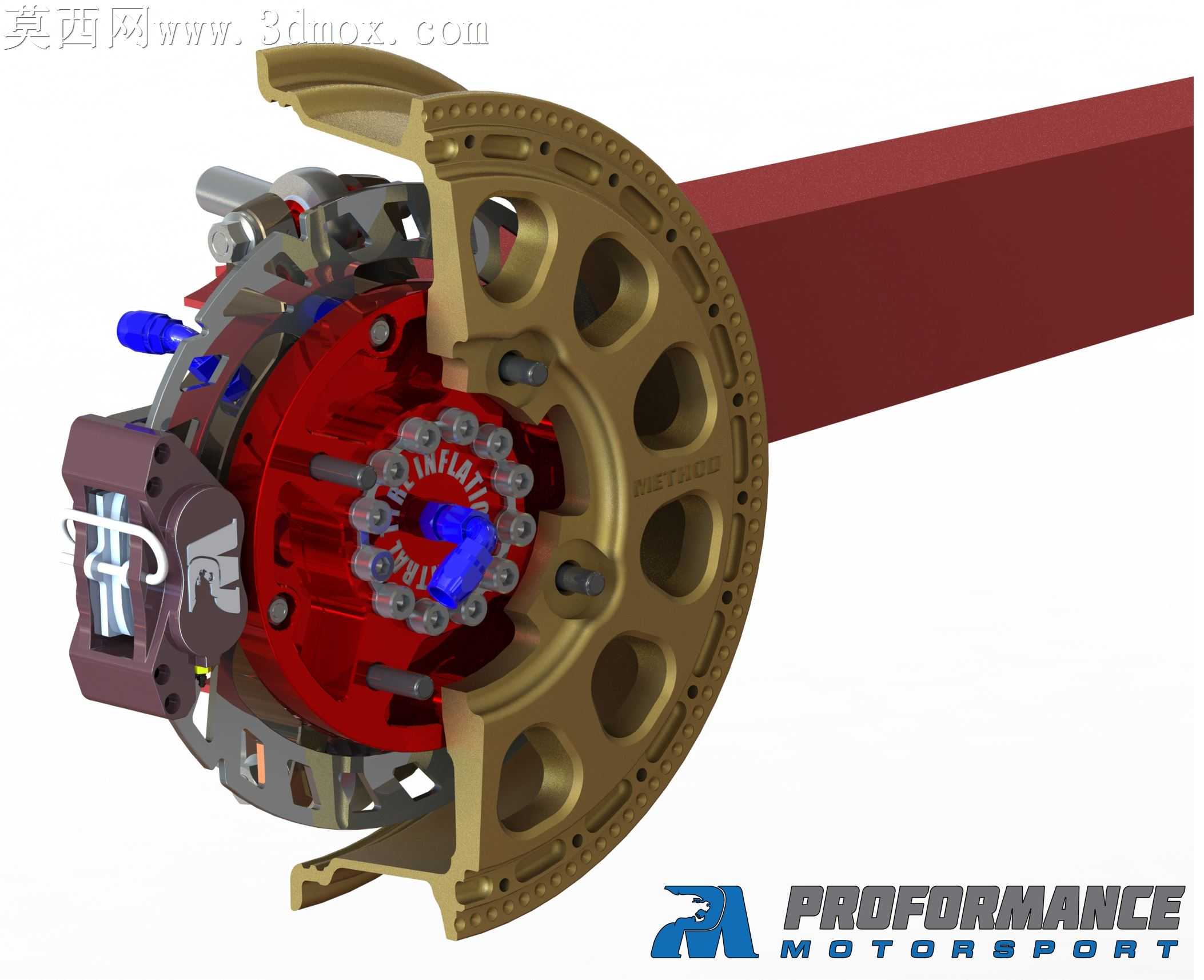

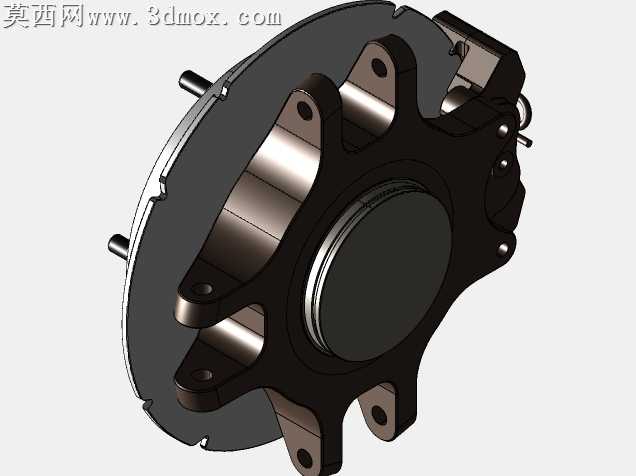

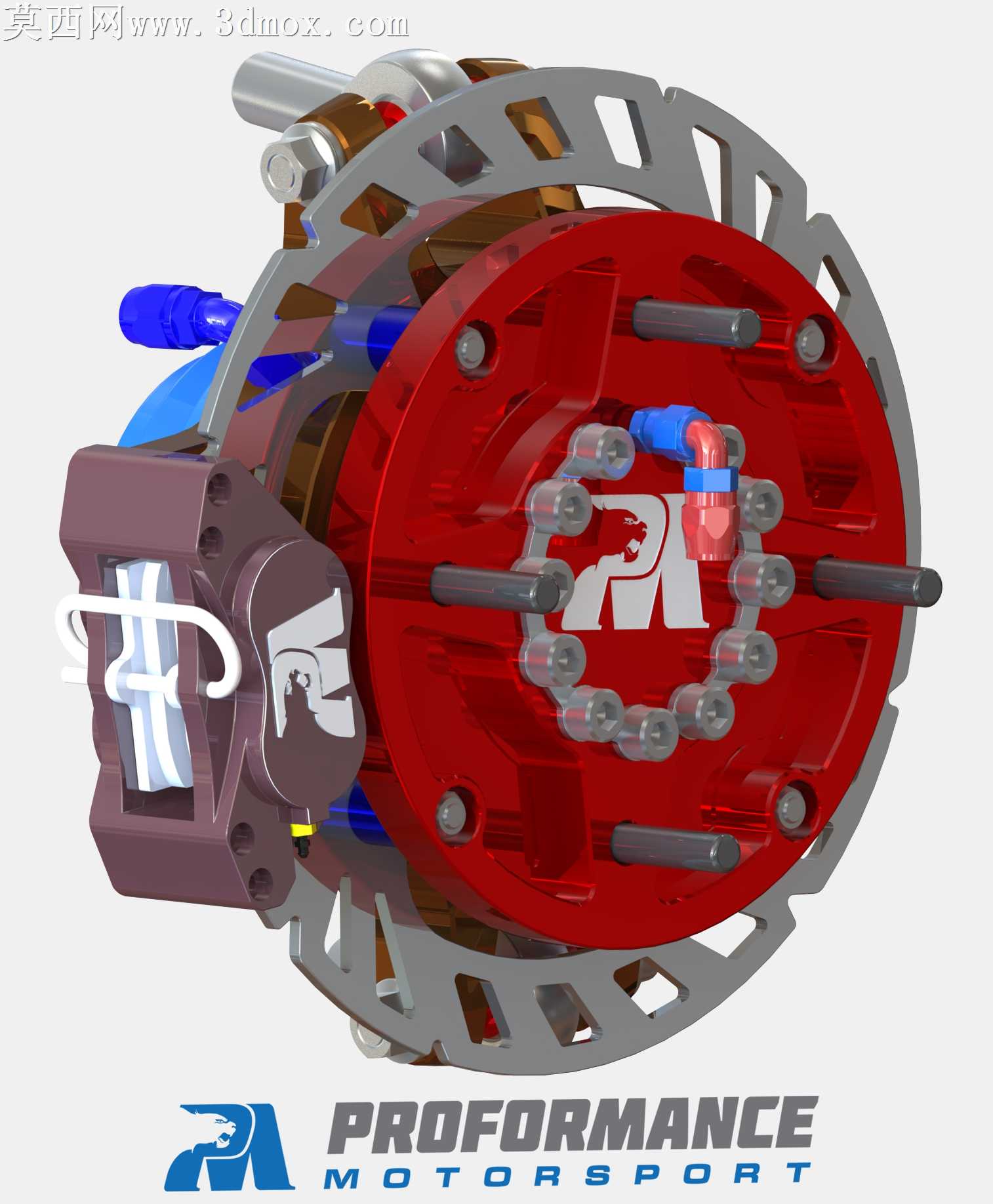

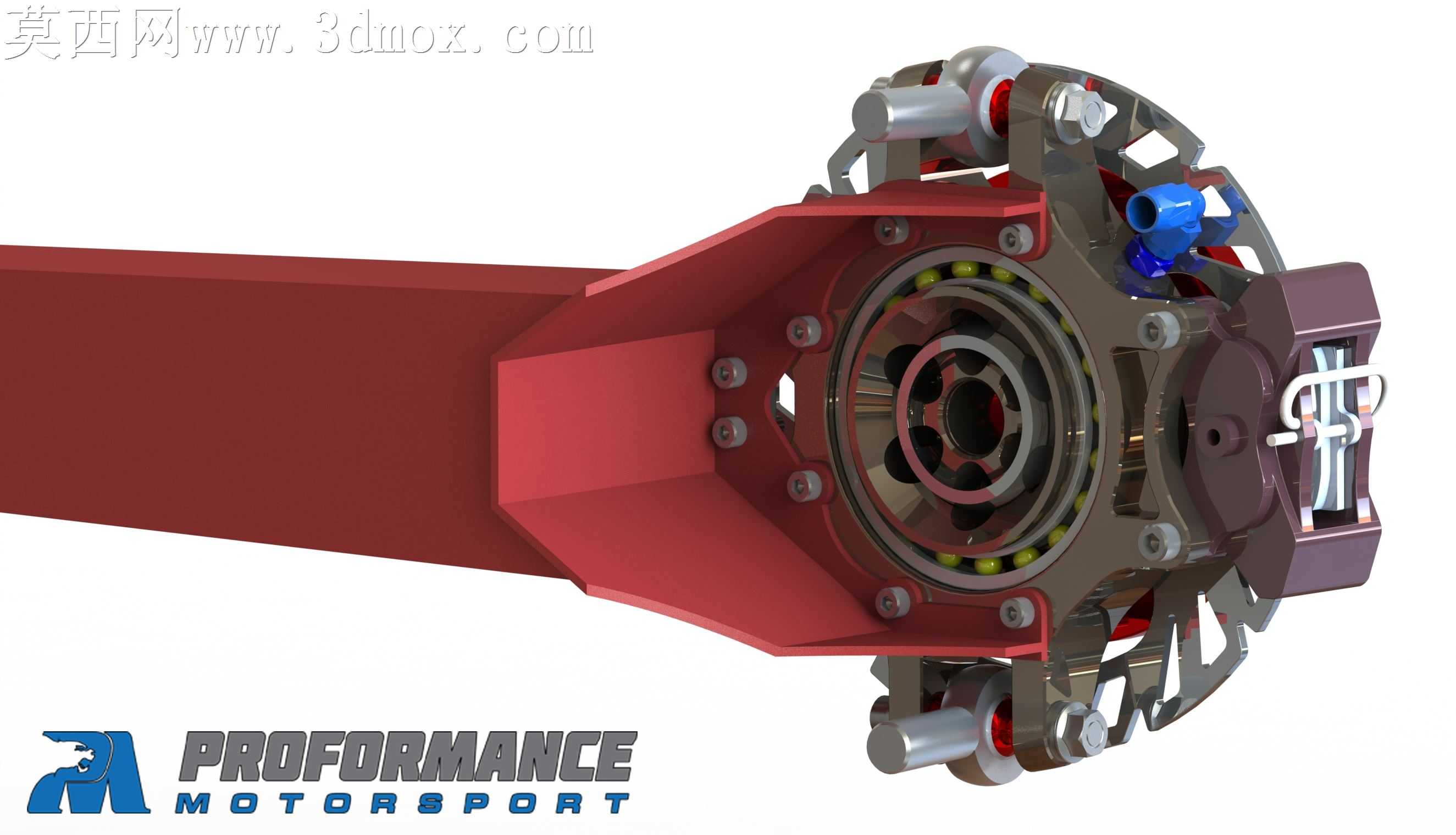

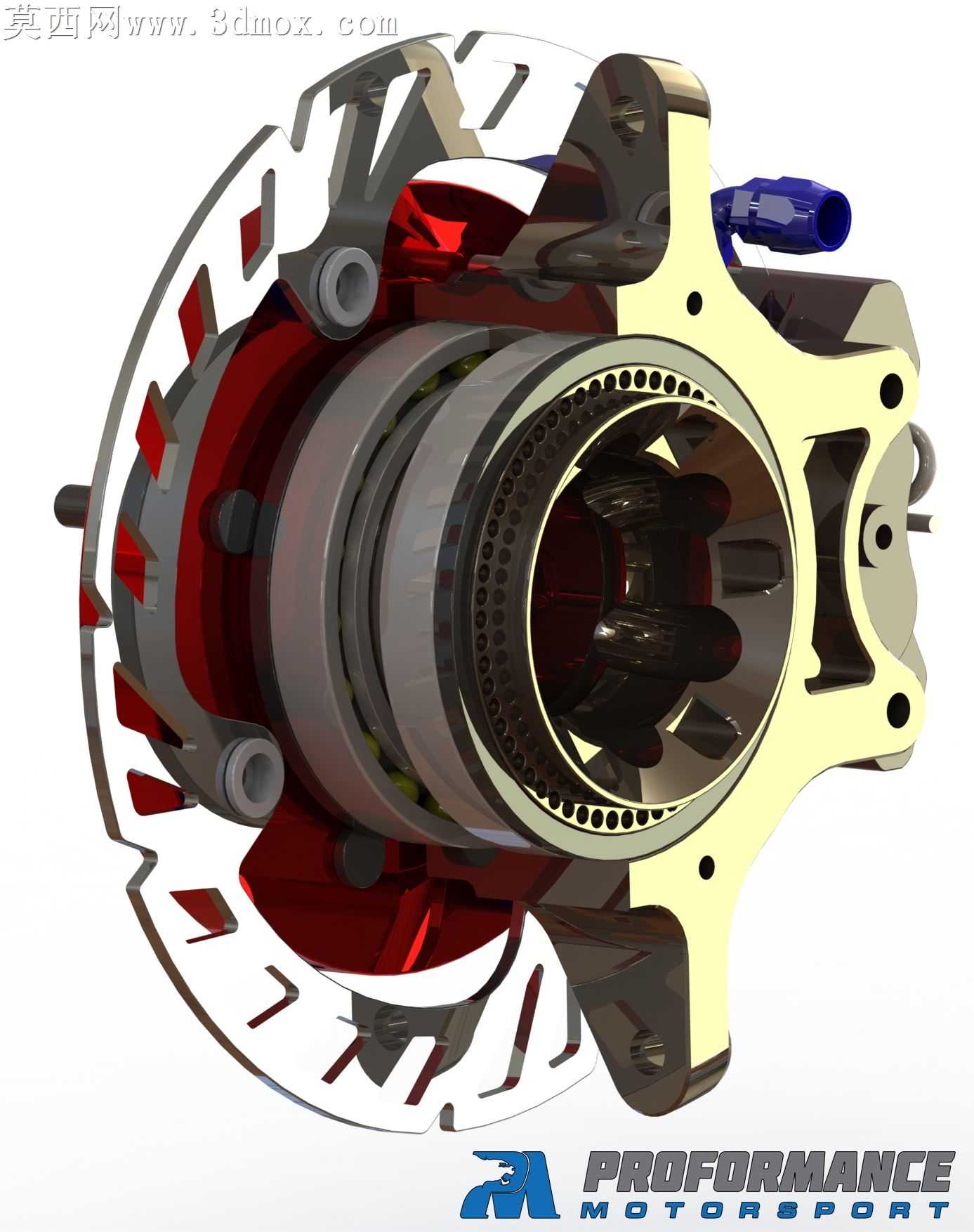

本作品为适配IRS和IFS小车的SXS4X4轮毂三维建模设计，核心集成内部等速万向节与轮胎充放气功能结构，建模过程采用自顶向下的设计思路，先完成整体功能布局规划再拆分零件逐一建模。建模阶段优先搭建轮毂的主体承载骨架，确定轮辐的镂空轻量化结构走向，预留等速万向节的安装腔体，同时在轮辐对应位置集成充放气阀的安装位，保证气路与轮毂旋转结构的密封适配。材质渲染上，轮毂主体采用高强度合金钢材质表现，赋予深棕金属质感搭配细微磨砂纹理，还原钢坯加工后的金属肌理；等速万向节的传动轴部分做亮面镀铬金属处理，表面添加轻微使用痕迹的磨损质感提升真实感；内部密封结构采用红色橡胶材质，充放气阀使用蓝色工程塑料材质，不同部件的材质区分清晰，便于识别结构组成。结构设计上，内部等速万向节采用大尺寸6.0轴承配置，搭配双密封结构满足IP68潜水级密封要求，可适配更长的传动轴行程，支持多行驶模式下轮胎的通胀与通货紧缩调节，轮辐采用多辐条镂空设计，在保证结构强度的同时降低轮毂整体重量，边缘做倒角处理避免应力集中，各连接螺栓、销轴的细节均完整还原，装配关系符合实际机械装配逻辑，可直观展示轮毂内部的传动与气路布局，渲染阶段采用三点布光，突出金属部件的反光质感与结构层次，阴影柔和自然，完整呈现产品的工业设计美感与结构功能性。
