崎岖地形专用越野轮毂轮胎结构设计

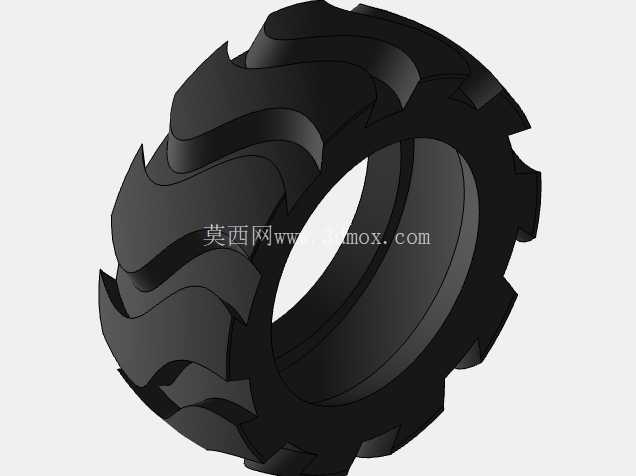

　　在非铺装路面作业的特种行走设备、越野改装车辆、全地形作业机械领域，行走部件的抓附性能直接决定整机的通过性上限，这套越野轮毂与轮胎的结构设计，完全围绕松软泥泞、碎石沟壑、凹凸起伏的复杂地形工况展开，没有沿用民用公路轮胎的低滚阻花纹逻辑，而是从接地压强、排泥脱附、侧向防滑、轮毂承载多个维度做了针对性的结构优化。先从胎面的花纹设计逻辑说起，常规公路胎的花纹块细碎、沟槽浅，目的是降低行驶噪音提升铺装路面抓地力，但在泥泞路面很容易被淤泥填满花纹沟，失去抓附力出现打滑陷车，这套轮胎的胎面采用了大尺寸加深人字块状花纹，花纹块的凸起高度远高于普通公路轮胎，相邻花纹块之间预留了足够宽的排泥通道，当轮胎在松软泥地滚动时，挤压进花纹沟槽的淤泥可以随着轮胎转动、花纹块的形变快速被甩出，不会在沟槽内淤积填塞，保证胎面始终可以通过凸起的花纹块嵌入松软土层，获得足够的牵引附着力。

　　花纹块的边缘做了阶梯式的倒角处理，不是直角结构，一方面在碎石路面行驶时，可以避免花纹块边缘被尖锐石角啃咬出现崩裂掉块，提升胎面的抗冲击寿命，另一方面在车辆侧倾过坡、或者行驶在侧向倾斜的路面时，倒角后的花纹块侧面可以额外获得侧向的嵌入抓附力，减少侧滑风险。轮胎的胎体结构做了加厚处理，胎侧的橡胶层厚度比同尺寸公路胎高出近40%，可以抵御碎石、树枝的穿刺，在低胎压行驶时，胎侧可以发生更大的形变，增大轮胎与地面的接触面积，降低接地压强，避免在松软沙地、泥地出现沉陷。

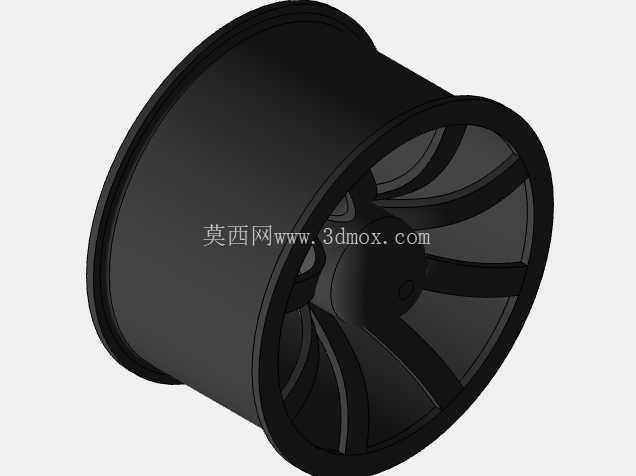

　　再看配套的轮毂结构，轮毂采用了多辐条镂空的支撑结构，不是实心轮盘设计，一方面可以降低整个行走轮的转动惯量，减少车辆传动系统的动力损耗，提升加速响应性，另一方面镂空的辐条结构可以在轮胎转动时带动气流穿过，对制动系统起到辅助散热的作用，长距离越野行驶时可以避免制动鼓或者制动盘因为高温出现制动力衰减。轮毂的轮辋与轮胎接触的止口位置做了加深的防脱槽结构，当车辆在低胎压状态下越野行驶、轮胎胎侧发生大幅度形变时，轮胎的胎圈位置不会从轮辋上脱离，避免出现脱胎漏气的故障，这一点对于无道路救援的野外作业场景尤为重要。

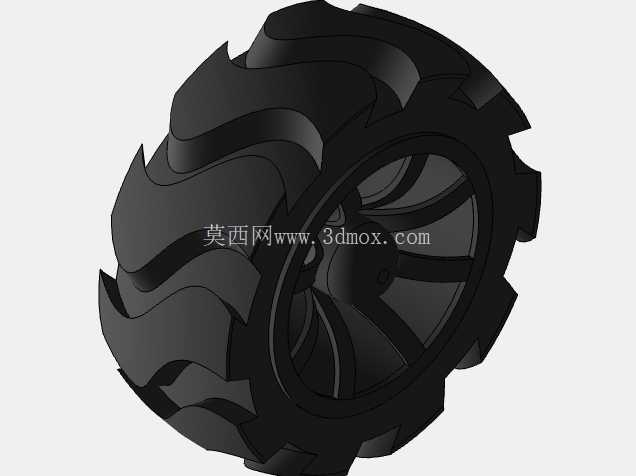

　　从安装边界来看，轮毂的中心定位孔、螺栓孔分布圆尺寸完全匹配主流越野车型、小型全地形作业机械的车轴安装规格，不需要额外做转接法兰就可以直接安装替换，轮胎的外径、断面宽度参数适配常规的越野车轮拱空间，打满转向角度时不会与轮拱内衬、悬挂摆臂发生运动干涉。在实际应用场景中，这套行走轮结构既可以用于民用越野车辆的改装升级，满足户外穿越、非铺装路面行驶的需求，也可以配套小型农用作业机械、林区巡检全地形车、野外工程勘探设备，在没有硬化道路的野外作业场景下，相比普通轮胎可以大幅降低陷车、打滑、轮胎破损的概率，减少野外作业的故障停机时间。设计过程中还做了胎面受力的仿真验证，每个花纹块的根部都做了圆弧过渡处理，避免应力集中导致花纹块根部开裂，在承受整车满载重量、加上越野路面的冲击载荷时，花纹块的结构强度可以满足长时间大负荷使用的要求，不会出现正常工况下的花纹断裂问题。轮毂的辐条受力方向与车辆行驶时的冲击载荷方向做了匹配优化，在过坑洼路面受到垂直冲击、起步加速受到扭矩载荷、制动时受到剪切载荷时，辐条上的应力分布均匀，不会出现局部应力过高导致的轮毂断裂变形问题。
