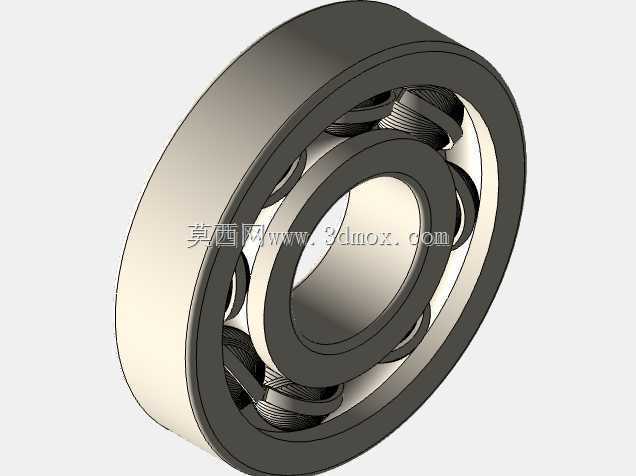

高精度深沟球滚动轴承结构展示模型

　　在各类旋转传动机构的设计选型环节，滚动轴承是绕不开的核心支撑部件，这套滚珠轴承的三维结构模型，完整还原了标准深沟球轴承的全部装配细节，可直接用于传动系统的装配干涉校验、运动仿真演示以及教学场景的结构拆解展示。从实际工程应用来看，这类滚珠轴承广泛覆盖中小功率电机输出端、机床主轴轻载支撑段、输送线辊筒两端支撑、家电电机转轴、电动工具传动端等场景，核心作用是承担旋转轴的径向载荷，同时可承受一定比例的轴向载荷，通过滚动摩擦替代滑动摩擦，大幅降低轴系运转过程中的阻力损耗，减少配合面的磨损速率，延长整套传动机构的维护周期。

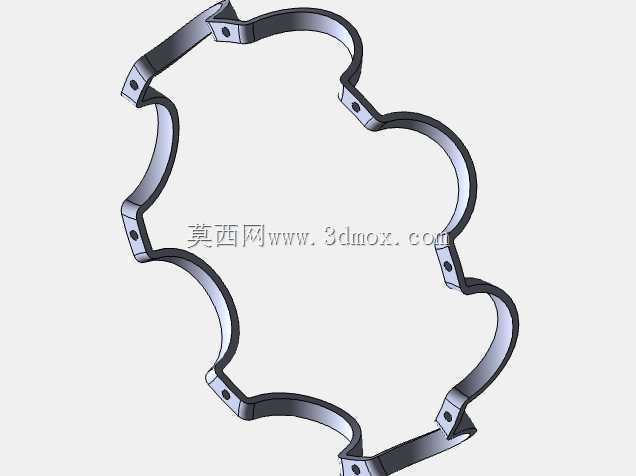

　　从结构设计逻辑来看，模型完整呈现了轴承的四大核心组成部分：内圈、外圈、滚动钢球、冲压保持架。内圈与旋转轴采用过盈配合装配，随轴同步转动，内圈外侧加工有与钢球曲率匹配的弧形滚道，滚道表面经过磨削超精处理，粗糙度控制在Ra0.2以下，保证钢球滚动时的接触平顺性；外圈与轴承座、设备壳体的安装孔采用过渡或过盈配合，多数应用场景下外圈保持固定，内侧同样加工有对应曲率的滚道，与内圈滚道共同形成钢球的循环滚动轨道。滚动体采用等直径的精密钢球，均匀排布在内外圈滚道之间，是承担径向载荷的核心受力部件，钢球的直径、数量直接决定了轴承的额定动载荷、静载荷参数，设计时需要根据轴系的受力大小、转速区间匹配对应规格。保持架采用冲压浪形结构，将每颗钢球均匀分隔在对应兜孔内，避免钢球在运转过程中相互接触摩擦，同时保证钢球在滚道内均匀分布，优化轴承运转时的受力均匀性，降低运转过程中的振动与噪声。

　　从安装边界与尺寸配合的角度，模型严格遵循标准深沟球轴承的尺寸公差规范，内圈的内径尺寸、外圈的外径尺寸、轴承整体宽度尺寸均对应标准轴承的公称尺寸，设计选型时可直接匹配对应轴径的安装段、轴承座的安装孔尺寸，无需额外调整配合公差。在装配校验环节，可通过该模型检查轴肩的定位高度是否合理——轴肩高度需低于内圈的倒角高度，保证轴承安装到位后内圈端面与轴肩完全贴合，同时不会干涉保持架的运转空间；轴承座孔的挡肩高度同样需要低于外圈倒角高度，避免外圈安装时出现悬空、定位不准的问题。此外模型还原了轴承的倒角、圆角细节，这些结构并非工艺冗余，而是为了安装时引导轴承顺利进入配合位，同时避免装配过程中尖锐边角划伤配合面，也能降低热处理环节的应力集中风险，提升轴承的整体抗疲劳强度。

　　在仿真应用场景中，这套模型可直接导入多体动力学仿真软件，添加对应接触约束后，可模拟不同转速、不同径向载荷下钢球与滚道的接触应力分布，验证保持架的运转稳定性，也可用于装配体的运动干涉检查，确认轴承安装后与周边端盖、密封件、锁紧螺母的间隙是否满足设计要求，避免实际加工装配后出现零部件干涉的问题。在职业教育、机械原理教学场景中，该模型可进行爆炸视图拆解，直观展示每个部件的装配关系与功能作用，帮助学习者快速理解滚动轴承的减摩原理、受力传递路径，相比二维图纸的抽象表达，三维结构的展示更易建立直观的结构认知。

　　需要注意的是，这类滚珠轴承的应用存在明确的工况边界，更适合中低载荷、中高转速的传动场景，若应用场景存在较大冲击载荷、极低转速重载工况，则需要选用滚子轴承等其他类型的支撑部件；在有粉尘、水汽的工况下使用时，还需要在轴承两侧搭配对应的密封结构，避免杂质进入滚道造成钢球、滚道的点蚀磨损，缩短轴承的使用寿命。
