D1规格迷你型六活塞刹车卡钳结构设计

这款六活塞制动卡钳的设计定位偏向小型性能车与轻量化赛车的制动升级场景，区别于常规大尺寸多活塞卡钳，迷你型的结构设计核心是在有限的轮圈安装空间内，实现足够的制动夹紧力输出，适配15-17寸小尺寸改装轮圈的安装边界，避免出现卡钳与轮圈辐条干涉的问题。从实际装车用途来看，这类卡钳主要承担车辆制动过程中夹紧刹车盘、将液压推力转化为摩擦制动力的功能，相比原厂单活塞或双活塞浮动卡钳，六活塞的布局可以让刹车片的压力分布更均匀，减少制动过程中刹车片偏磨、制动力输出线性度差的问题，在连续高强度制动的工况下，也能更好地维持制动压力的稳定性，降低热衰减带来的制动力下滑风险。

设计过程中首先要明确安装边界的约束条件，迷你型卡钳的本体宽度控制在比原厂同级别卡钳宽12mm的范围内，总高度不超过轮圈内部的径向安装间隙，安装桥位的孔位可以适配多数市售小型性能车的转向节安装点，不需要额外大规模修改羊角结构。活塞的排布采用大小活塞渐进式布局，靠近制动盘进片端的活塞直径更小，出片端活塞直径依次递增，这种排布方式可以让刹车片在制动接触时先以较小的压力贴合盘面，随着制动踏板力提升，逐步建立均匀的夹紧力，避免制动瞬间出现刹车片咬合过猛的撞脚感，同时也能让刹车片的磨损更均匀，延长摩擦片的更换周期。

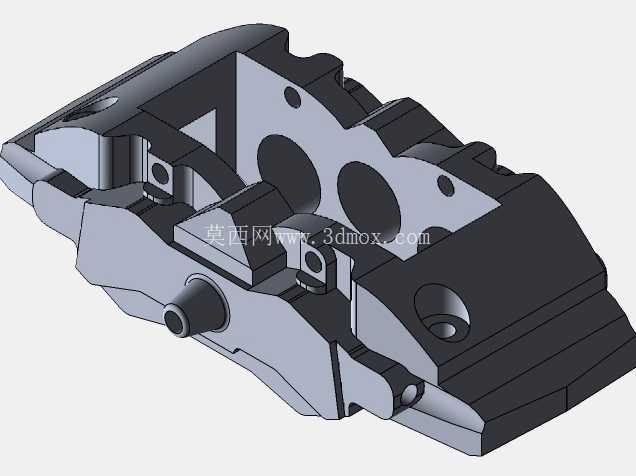

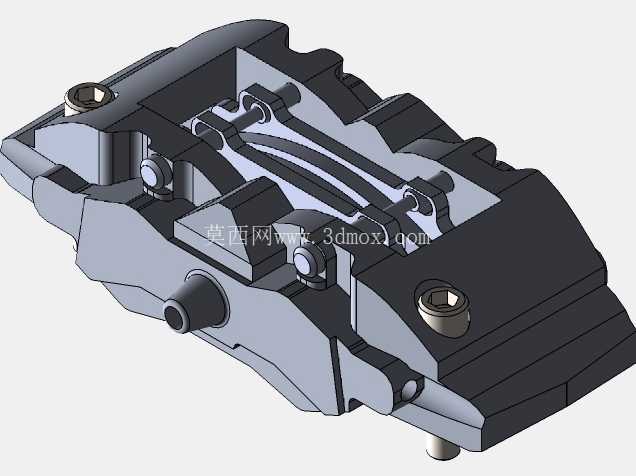

卡钳本体采用分体式结构设计，两个半壳通过高强度内六角螺栓连接，相比一体式铸造卡钳，分体结构的加工难度更低，内部油道的成型精度更容易控制，也方便后期维护时拆解清理油道内的残留刹车油杂质。卡钳侧面的放气嘴布置在本体最高位置，确保制动系统排气时可以完全排净内部空气，避免气阻导致的制动踏板行程变长问题。活塞采用不锈钢材质加工，表面做硬质阳极氧化处理，减少制动过程中活塞来回伸缩的磨损，同时抵御刹车油的长期腐蚀，活塞与卡钳本体之间的密封圈采用异形截面设计，除了密封高压刹车油之外，还能在制动解除时带动活塞自动回位，减少刹车片与刹车盘之间的拖滞力矩，降低车辆行驶过程中的不必要动力损耗。

从结构强度设计角度，卡钳本体的受力筋条沿着活塞推力的传递方向布置，在螺栓连接位置做了局部加厚处理，避免制动时高压油液推动活塞产生的反作用力导致卡钳本体出现形变，影响制动踏板的脚感紧实度。卡钳与刹车片接触的导轨面做了光滑铣削加工，预留了0.1mm的滑动间隙，表面涂覆耐高温润滑脂的安装槽，确保刹车片在热胀冷缩的工况下依然能顺畅滑动，不会出现卡滞导致的制动拖滞问题。安装桥位的接触面设计了定位凹槽，与转向节的安装凸台精准配合，减少装车时的定位误差，避免卡钳安装偏斜导致的刹车片偏磨、制动抖动问题。

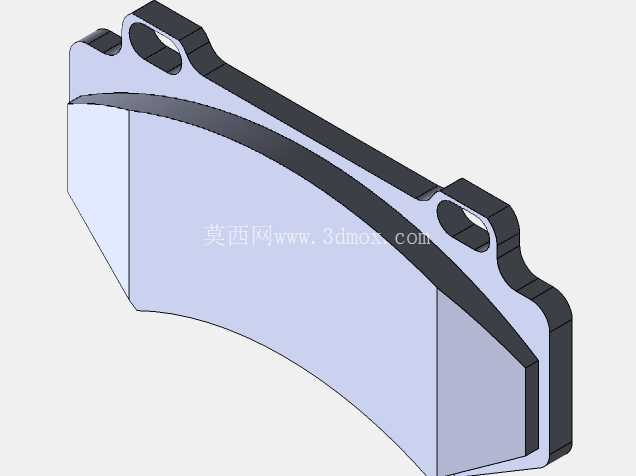

在实际配套选型时，这款卡钳适配280-300mm直径、24-28mm厚度的通风刹车盘，刹车片的摩擦面积控制在48平方厘米左右，既保证足够的摩擦接触面积，又不会因为刹车片过大导致卡钳整体尺寸超标。卡钳的进油口采用标准的10mm×1.0螺纹接口，可以直接适配市售多数钢喉油管的接头规格，不需要额外制作转换接头。考虑到赛车工况下的高温环境，卡钳本体的材质选用高强度锻造铝合金，相比铸造铝合金本体，相同强度下重量可以降低30%左右，减少簧下质量，提升悬挂系统的响应速度，同时铝合金的导热速度更快，可以更快将制动过程中产生的热量传递到空气中，降低制动液的工作温度，减少高温气阻的发生概率。

设计过程中还需要考虑刹车片的更换便利性，卡钳外侧的固定销采用快拆结构设计，不需要完全拆解卡钳本体就可以抽出固定销更换刹车片，大幅缩短赛场上的维护换件时间。卡钳表面的硬质氧化层可以抵御日常行驶中的泥水、砂石侵蚀，避免本体出现腐蚀生锈的问题，延长卡钳的整体使用寿命。在活塞的防尘设计上，每个活塞外侧都配备了耐高温橡胶防尘套，阻挡外界的粉尘、砂石进入活塞与缸筒的配合间隙，避免活塞表面被杂质刮伤导致漏油问题。
