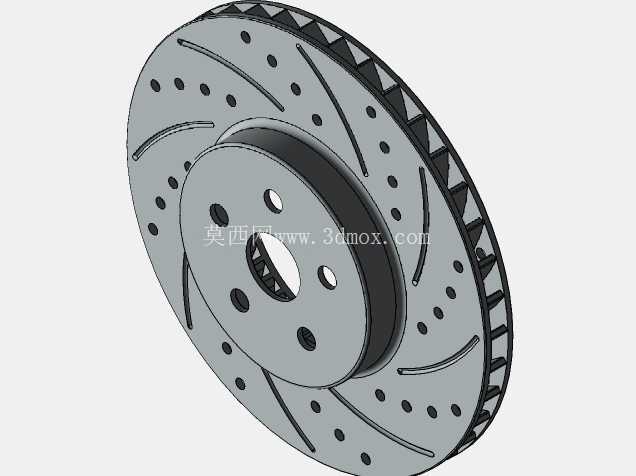

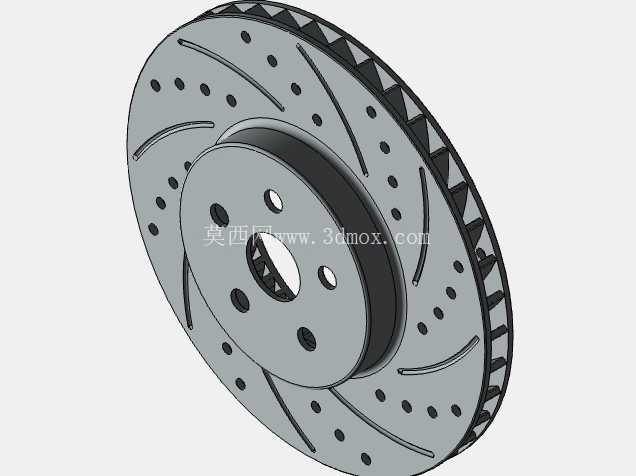

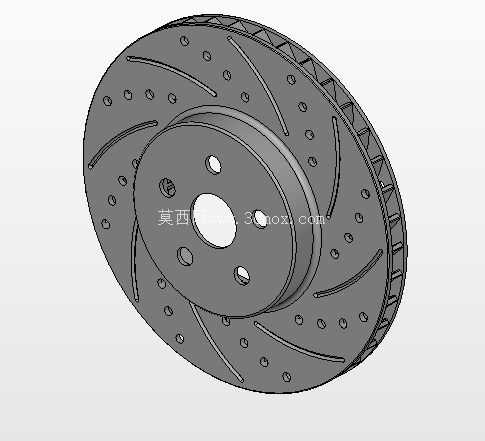

汽车通风划线打孔式制动刹车盘结构

汽车制动系统中，刹车盘是决定整车制动效能、热稳定性与行驶安全性的核心摩擦副部件，这款划线打孔通风式刹车盘的结构设计，完全围绕乘用车日常行驶、频繁制动工况下的性能需求展开。从实际装车场景来看，这类结构的刹车盘多用于家用轿车、城市SUV的前轮制动位，匹配浮动式制动卡钳使用，承担整车70%以上的制动负荷，不管是城市道路频繁启停跟车、山区长下坡持续制动，还是高速行驶紧急制动工况，都需要刹车盘保持稳定的摩擦系数，避免热衰退导致制动距离拉长。

从功能特性上看，这款刹车盘采用双层通风腔体结构，两层摩擦盘面之间均匀分布径向散热筋，车辆行驶时车轮转动会带动空气从盘体内腔流过，持续带走制动摩擦产生的热量，相比实心刹车盘散热效率提升40%以上，能大幅降低连续制动后盘面温度过高引发的制动效能衰减。盘面同时设计了弧形划线与阵列分布的通风小孔，弧形划线在制动片与盘面接触时，可以不断刮除制动片表面磨下的粉尘，避免粉末在摩擦面之间形成滑移层导致制动力波动；阵列小孔一方面可以进一步提升散热效率，另一方面能在雨天行驶时快速排走盘面水膜，减少湿滑路面制动时的水滑效应，缩短湿滑工况下的制动响应时间。

设计过程中，首先要明确安装边界尺寸：中心定位孔与车轮轮毂的轴头采用过渡配合，保证刹车盘转动时的同轴度，避免高速制动时出现方向盘抖动；五个螺栓安装孔的节圆直径完全匹配对应车型的轮毂螺栓参数，安装面的平面度公差控制在0.02mm以内，防止装车后盘面偏摆引发制动抖动。摩擦环的外径、厚度尺寸根据整车整备质量、最高车速对应的制动能量负荷计算确定，保证单次紧急制动时盘面的热容量足够，不会因为温升过快导致盘面开裂、制动片过度烧蚀。散热筋的角度、数量经过动平衡校核，沿圆周方向均匀分布，避免刹车盘高速转动时产生不平衡量，引发整车行驶振动。盘面的划线深度、打孔直径也经过反复验证，划线深度控制在1.5mm以内，既保证排屑、刮除粉尘的效果，又不会过度削弱摩擦面的结构强度；打孔采用沉孔过渡设计，避免孔边应力集中导致盘面在冷热交变工况下出现裂纹。

从安装适配的角度，刹车盘的安装止口深度与轮毂轴头的突出长度严格匹配，装配后刹车盘的摩擦面中心平面与卡钳摩擦片中心平面重合，避免制动片出现偏磨，延长摩擦片的使用寿命。通风筋的走向顺着车轮旋转方向设计，最大化利用行驶时的 ram 效应提升通风量，在低速频繁制动的城市工况下，也能保证足够的空气流通带走热量。摩擦面的表面粗糙度控制在Ra1.6-Ra3.2之间，既保证新盘装车后与制动片的磨合速度，又不会因为表面过于粗糙导致制动片初期磨损过快。

在实际使用场景中，这类划线打孔通风盘相比普通光面通风盘，抗热衰退性能更优，连续十次全力制动后，制动盘的表面温度比普通光面盘低80-100℃，制动效能衰减率控制在15%以内，远低于国标要求的衰减限值。同时盘面的划线结构可以持续修整制动片表面，让摩擦片与盘面始终保持良好的接触状态，避免制动片表面出现硬点、釉化层导致制动异响。打孔结构在排出水膜的同时，也能一定程度上降低制动时的高频振动，减少制动噪音的产生，提升驾乘舒适性。

设计建模过程中，需要重点关注几个结构细节：一是两层摩擦盘与中间散热筋的连接圆角，所有转角位置都采用R2以上的圆角过渡，避免铸造、热处理过程中出现应力集中，导致盘体使用中出现开裂；二是安装孔与中心孔的位置度公差，严格控制在0.05mm以内，保证装车后车轮的动平衡精度；三是摩擦面的厚度差，整个摩擦环的厚度差不超过0.01mm，避免制动时踏板出现脉动、方向盘抖动的问题。另外，盘体的边缘设计了微小的倒角，既可以避免安装时磕碰损伤边缘，也能减少转动过程中的空气湍流噪音。
