摩托车液压手刹操纵机构结构设计

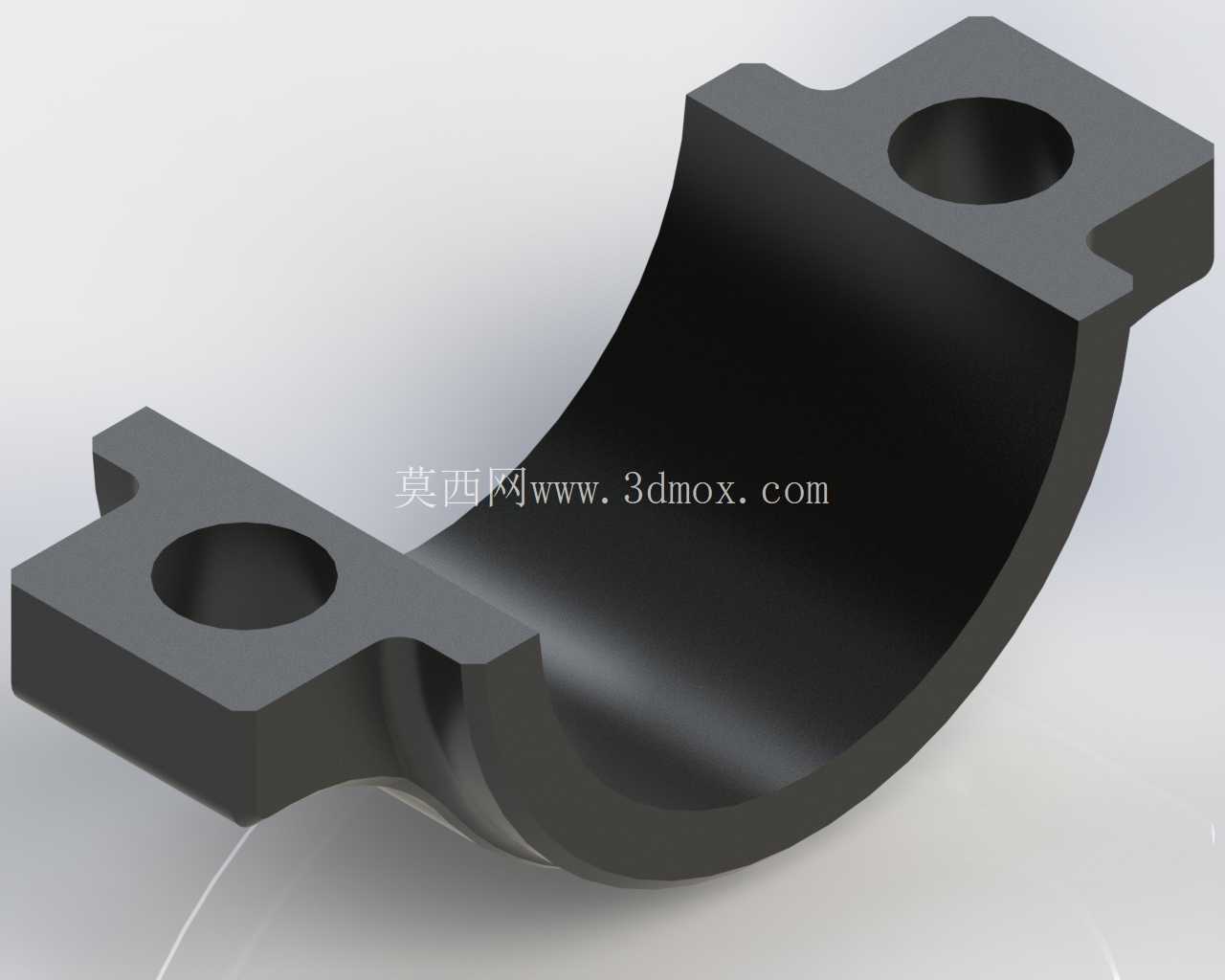

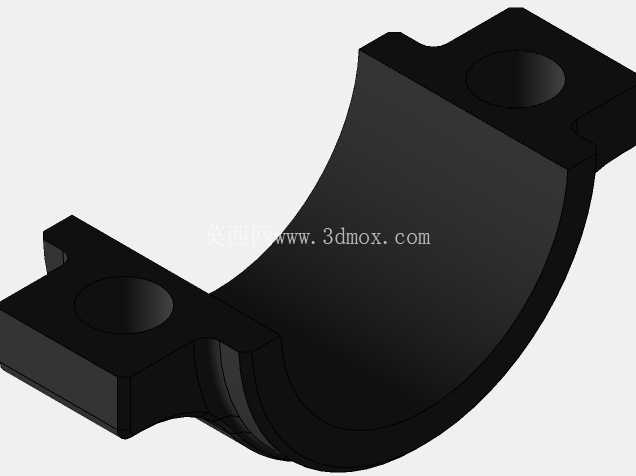

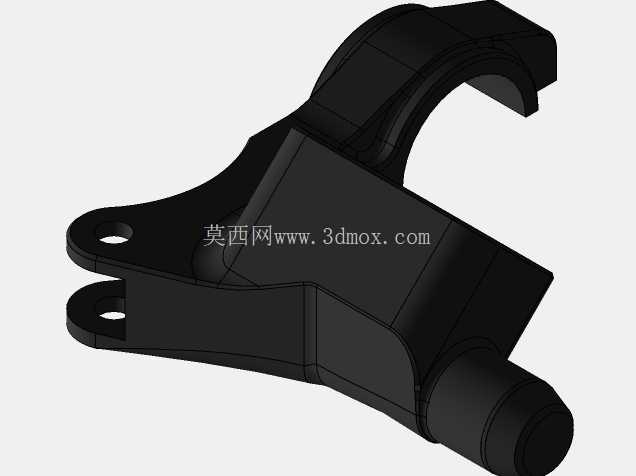

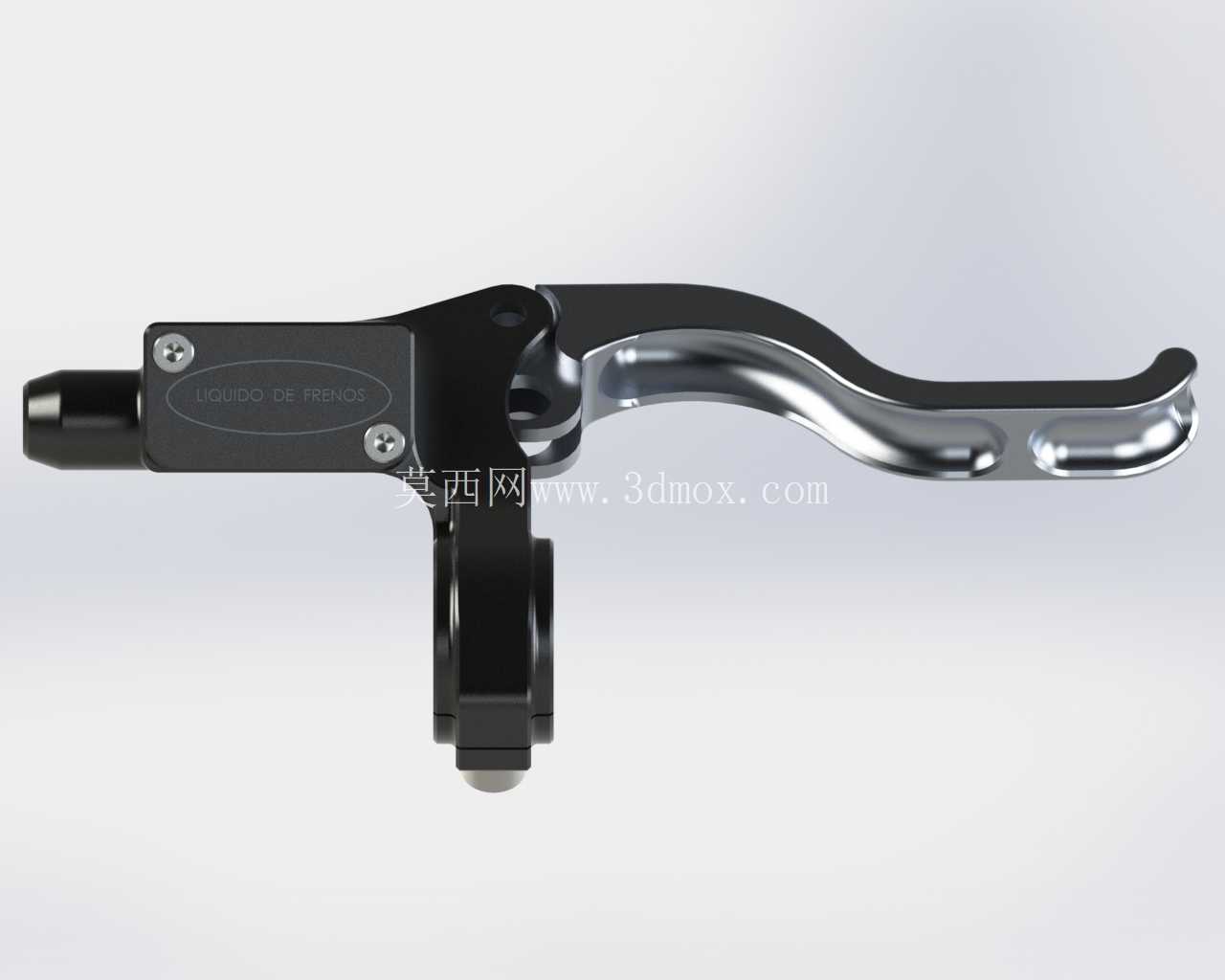

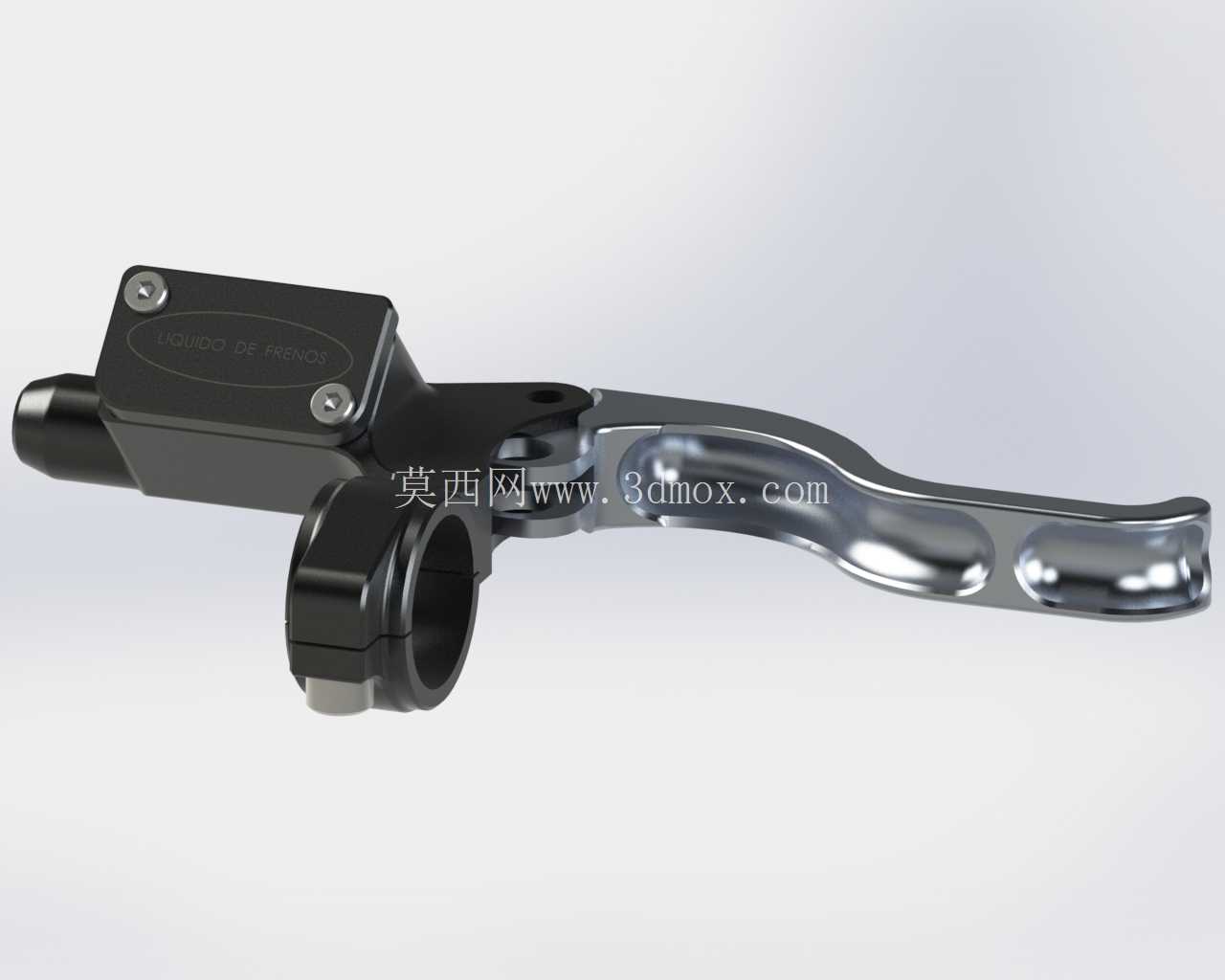

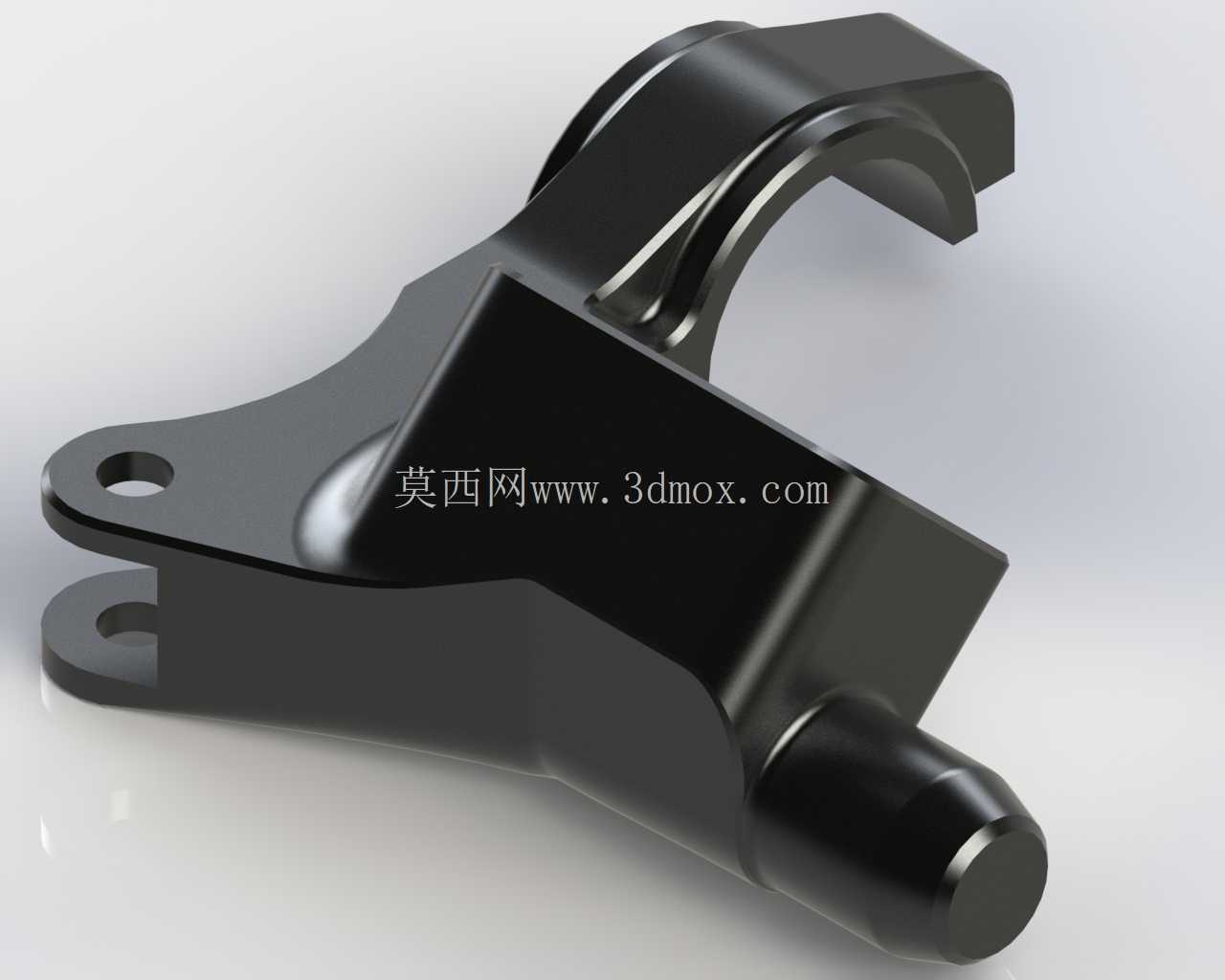

　　这套手刹操纵机构是两轮摩托车行车制动系统的核心手控执行部件，主要适配跨骑式、踏板式民用摩托车的前轮制动回路，部分改装车型也会将其用于后轮辅助制动控制，日常骑行场景下，骑手可通过手指捏合动作直接控制制动回路压力输出，完成减速、驻车等操作，是骑行过程中接触频率最高的操控部件之一。从结构设计逻辑来看，整套机构分为安装基座、操纵杠杆、液压主缸三个核心模块，安装基座采用抱箍式结构设计，内孔尺寸匹配常规摩托车22mm直径的方向把管，安装时无需对车把进行二次加工，通过基座侧边的锁紧螺栓即可完成周向与轴向定位，安装边界预留了足够的调节空间，可根据不同骑手的手型大小、握距习惯调整手柄初始角度，适配不同骑行姿态下的操控需求。

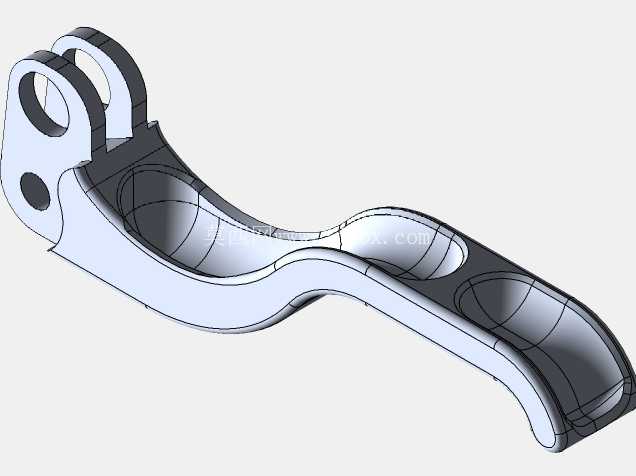

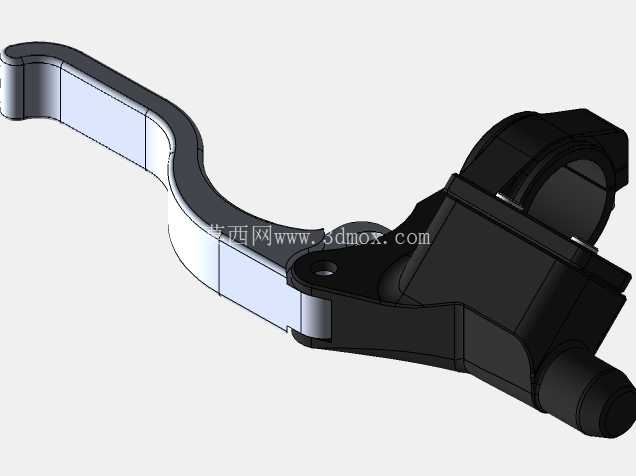

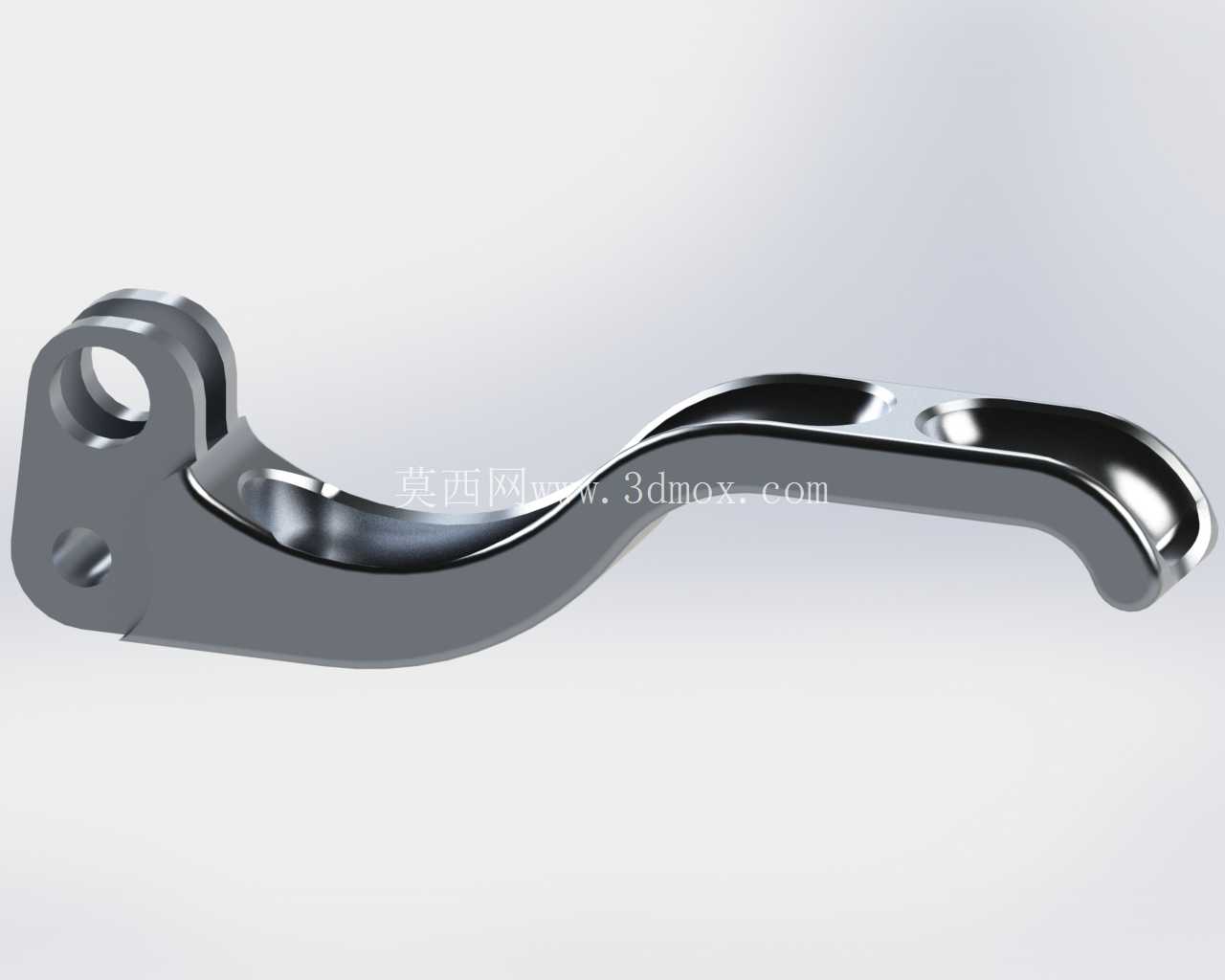

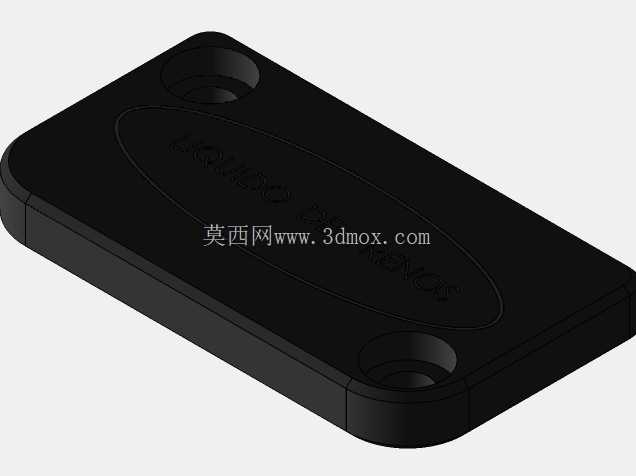

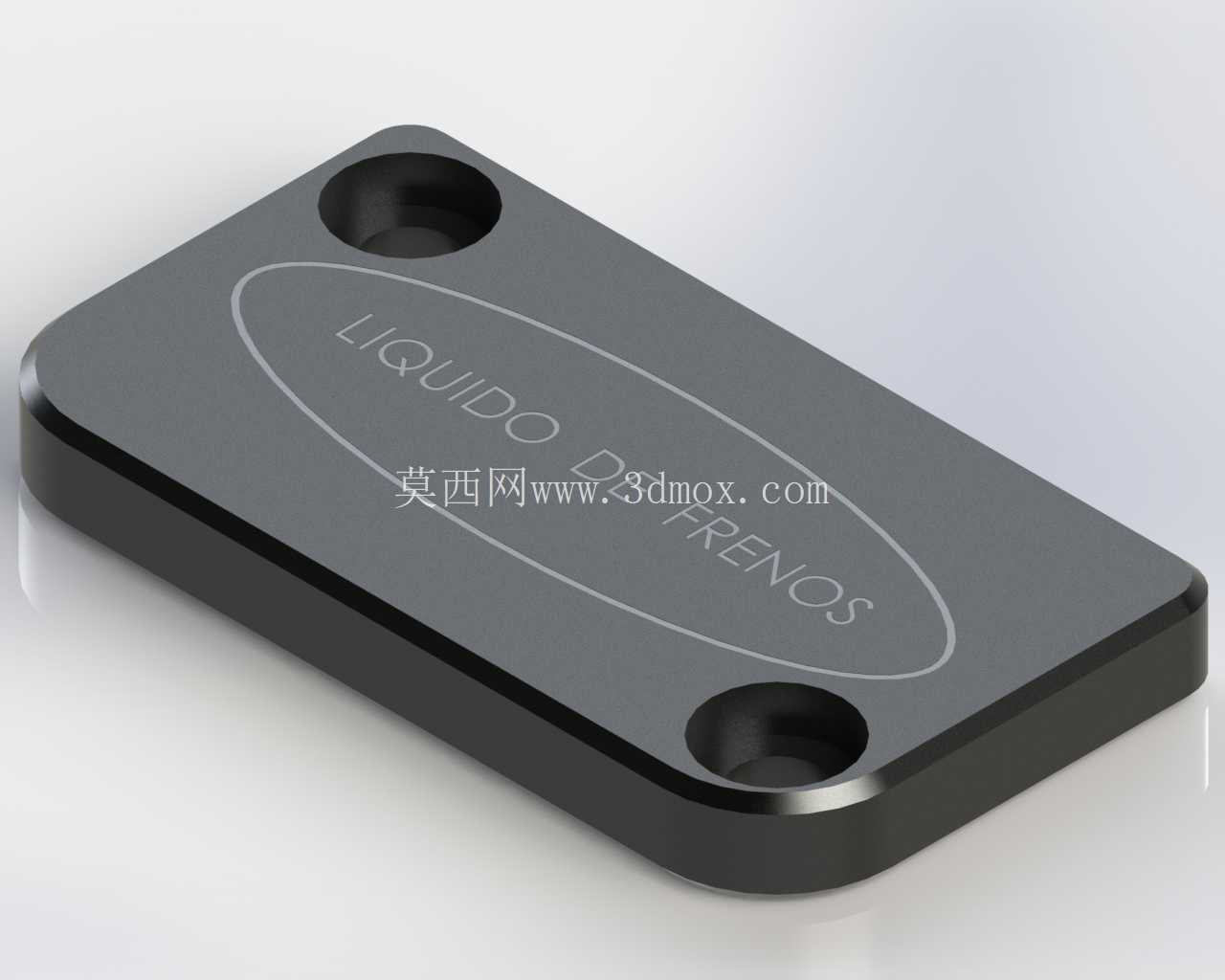

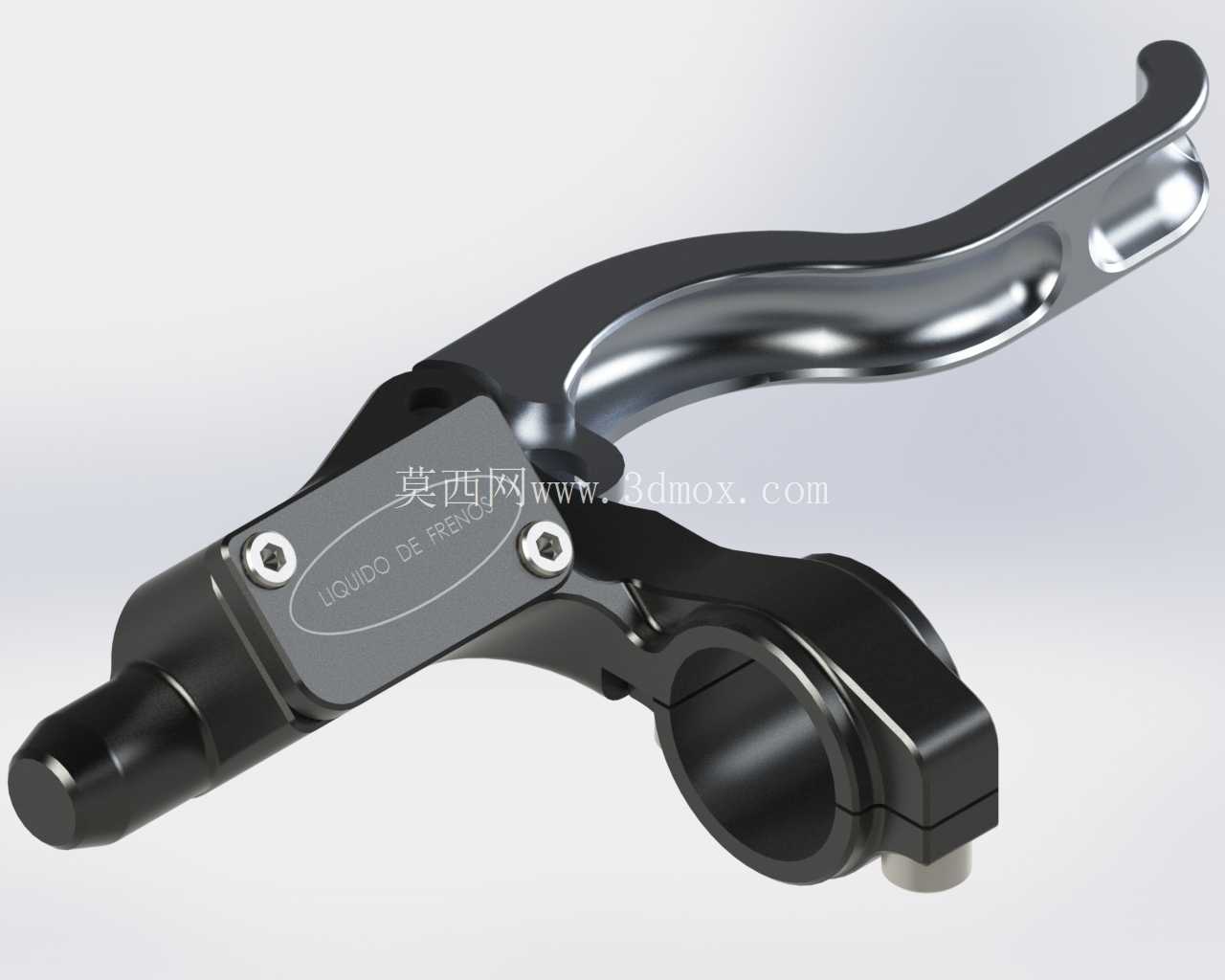

　　操纵杠杆部分采用了镂空式的轻量化设计，杠杆臂的曲面造型完全贴合人体手指自然弯曲的弧度，捏合过程中受力点会沿指腹自然滑移，不会出现局部应力集中硌手的问题，杠杆与基座的铰接位置设置了耐磨铜衬套，长期反复捏合也不会出现铰接间隙过大、手柄松旷的问题，杠杆的传动比经过反复校核，捏合行程与液压主缸的活塞推进行程完全匹配，从初始空行程到最大制动压力输出的全程，手指施加的握力与制动压力输出呈线性对应关系，骑手可以精准控制制动力度，避免出现轻捏就抱死、捏到底制动力不足的问题。液压主缸集成在安装基座内部，油腔、活塞、回油孔的布局完全紧凑化设计，外部没有多余的突出结构，摔车时可以最大程度避免主缸部位直接受撞击损坏，主缸的出油口位置预留了标准制动油管接口，可适配通用型摩托车制动钢喉或橡胶油管，无需额外制作转接接头。手柄表面做了抛光镀铬处理，基座部分采用黑色硬质氧化工艺，既兼顾了外观质感，也能在长期户外日晒雨淋的使用场景下抵御锈蚀、磨损，手柄末端的造型做了圆弧过渡，即使骑行过程中手部意外滑脱，也不会出现尖锐棱角划伤的问题。

　　从实际使用场景出发，这套手刹机构的受力校核覆盖了日常通勤、山路压弯、紧急制动等多种工况，铰接部位的强度冗余足够承受紧急制动时的最大握力，不会出现杠杆断裂、基座变形的失效问题，主缸的密封结构设计可以耐受-20℃到60℃的环境温度区间，低温环境下不会出现密封件硬化漏油、高温下制动液气化导致制动失效的问题。安装过程中，抱箍结构的锁紧力矩要求控制在8-10N·m，既可以保证基座在车把上固定牢靠，不会因为长期骑行振动出现移位，也不会因为锁紧力矩过大导致抱箍变形、夹裂车把管壁。

　　手柄的自由行程预留了10-15mm的调节量，通过手柄根部的调节旋钮即可快速调整，无需拆解机构就能适配不同骑手的使用习惯，维护保养时只需定期检查主缸油杯内的制动液液位，按照周期更换制动液即可，铰接部位无需额外加注润滑油，衬套本身的自润滑特性可以满足长期使用的耐磨需求。这套结构的设计没有多余的冗余部件，整体重量控制在200g以内，不会给方向把增加过多额外重量影响操控灵活性，各个部件的分型面、接缝位置都做了错位设计，雨天骑行时雨水不会顺着接缝渗入机构内部，避免长期使用后内部出现锈蚀卡滞的问题。
