电动汽车车载高效智能充电装置结构

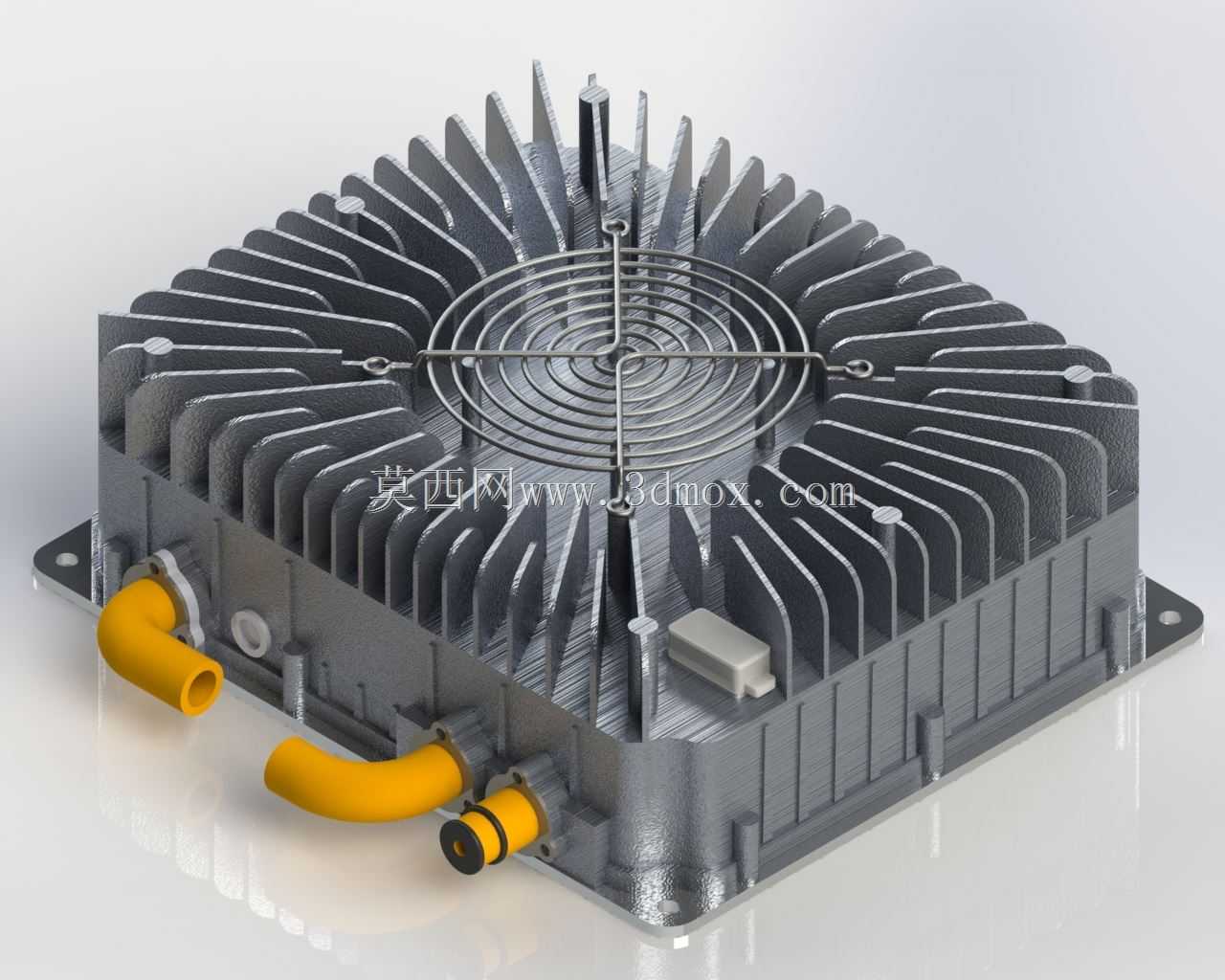

　　这款充电装置主要适配纯电动乘用车型的车载电能补给场景，安装位置通常布置在车辆前舱空余区域，或是底盘侧方的防护舱内，需要兼顾防水防尘与散热效率的双重要求。从结构设计来看，整机采用一体化压铸铝壳体作为主体承载结构，上表面密布的平行鳍片散热结构直接与壳体一体成型，省去了额外加装散热基板的装配工序，同时能将内部功率器件工作产生的热量直接传导至鳍片表面，配合中部的轴流风扇形成定向风道，在车辆行驶过程中还能借助迎面气流强化散热效果，避免高温环境下功率降额。

　　接口部分采用了大口径弯角防水接头，适配车辆内部大线径高压线束的走线需求，弯头设计可以减少线束弯折应力，避免车辆长期行驶振动导致的线束疲劳断裂，接头处的密封胶圈可以满足IP67级防护要求，应对雨天行车、高压水枪冲洗等场景不会出现进水短路问题。壳体侧边预留的安装支耳采用了加厚设计，安装孔位内嵌橡胶减震衬套，能够过滤车辆行驶过程中来自路面的振动冲击，避免内部PCB板上的功率元件出现虚焊、电容脱焊等可靠性问题。

　　从功能实现层面，这款装置承担的是将外部交流充电桩的交流电转换为动力电池可用的高压直流电的核心功能，内部集成了PFC功率因数校正模块、DC-DC变换模块、主控通讯模块，能够实时与车辆BMS系统进行通讯，根据电池的SOC状态动态调整充电电流与电压，在电池电量较低时采用大电流恒流充电，电量接近满充时自动切换为恒压涓流模式，既保证充电效率，也能延长动力电池的循环使用寿命。

　　设计过程中需要重点考虑的边界条件较多，首先是安装空间的限制，整机厚度控制在较小范围内，能够适配前舱内紧凑的布置空间，不会与周边的冷却管路、线束支架产生干涉；其次是重量控制，全铝壳体加上内部元件的总重量控制在合理区间，不会给整车带来过多的簧上重量负担，影响车辆续航表现。散热系统的设计经过多轮热仿真验证，鳍片的间距、高度都经过优化，在满功率输出工况下，内部功率器件的结温可以控制在安全阈值以内，即使在夏季高温环境下连续长时间充电，也不会触发过热保护中断充电流程。

　　接线端口的布局充分考虑了整车装配的工艺性，两个高压输入输出接口布置在壳体同一侧，低压通讯接口单独布置在另一侧，装配时可以先完成高压线束的插接固定，再连接低压通讯线，减少装配过程中的线束交叉，也方便后期售后维修时的故障排查。壳体表面采用了阳极氧化处理，既可以提升铝材的耐腐蚀性能，也能在一定程度上提升表面辐射散热效率，相比普通喷漆处理的壳体，同等工况下散热效率可以提升8%左右。

　　在电磁兼容设计上，壳体内部的各个功能模块之间都设置了金属屏蔽隔板，避免功率模块工作时的高频干扰影响通讯模块的信号传输，同时壳体的接缝处都设置了导电密封衬条，保证整个壳体形成连续的法拉第笼结构，不会对外界产生电磁干扰，也能抵御外界的电磁辐射影响装置的正常工作，满足车载电子设备的EMC测试标准要求。
