树莓派3B+开发板外观结构三维建模

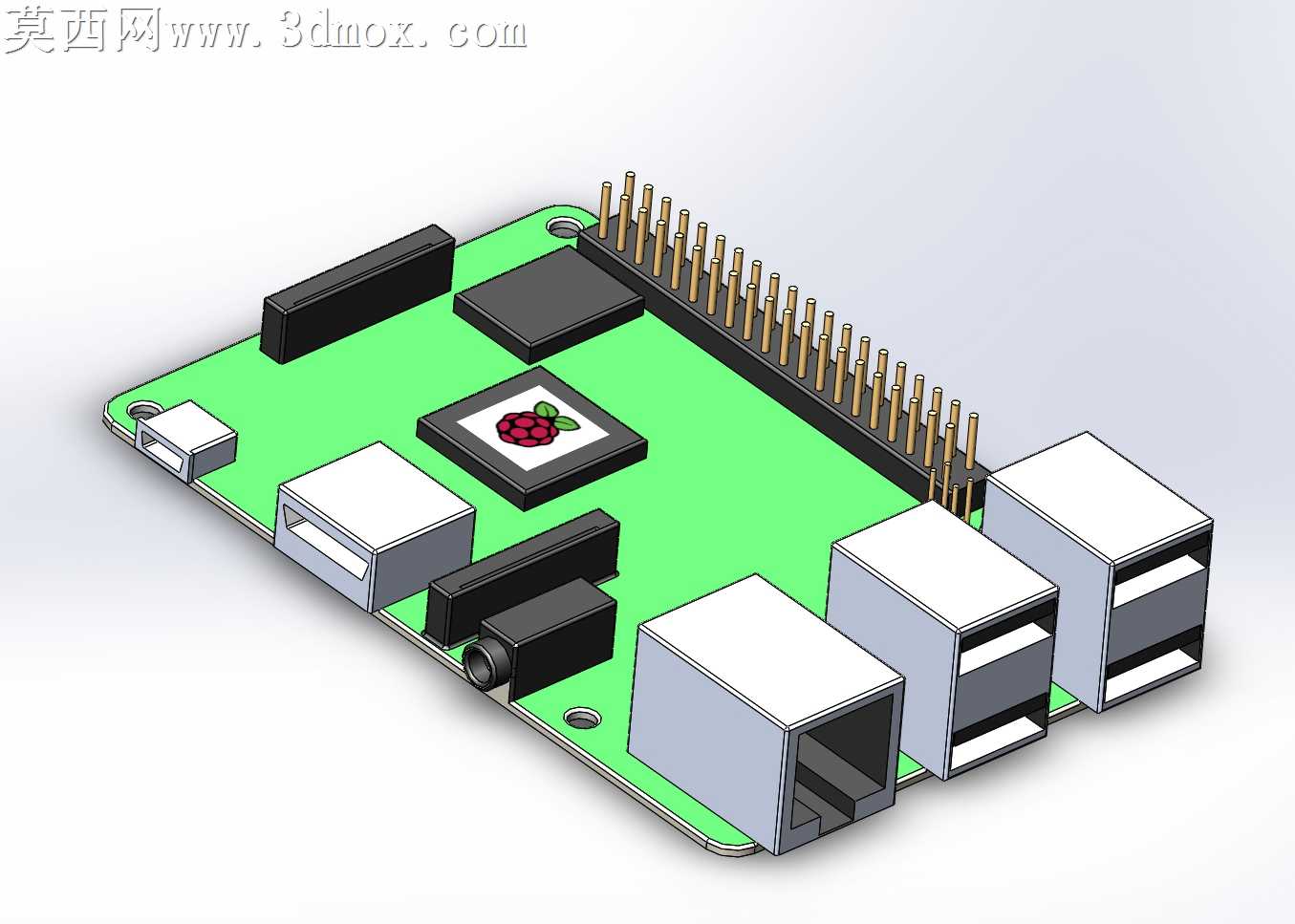

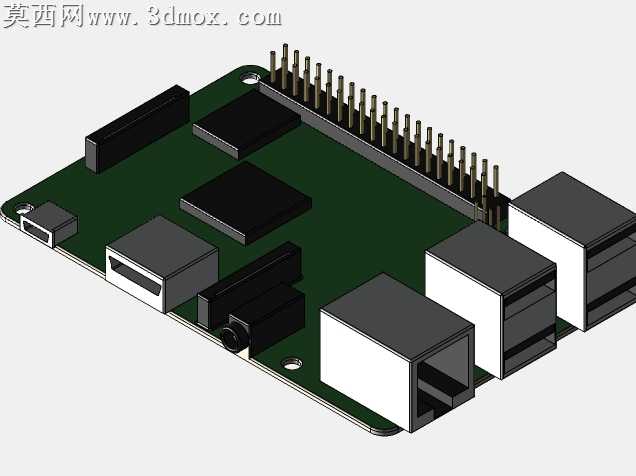

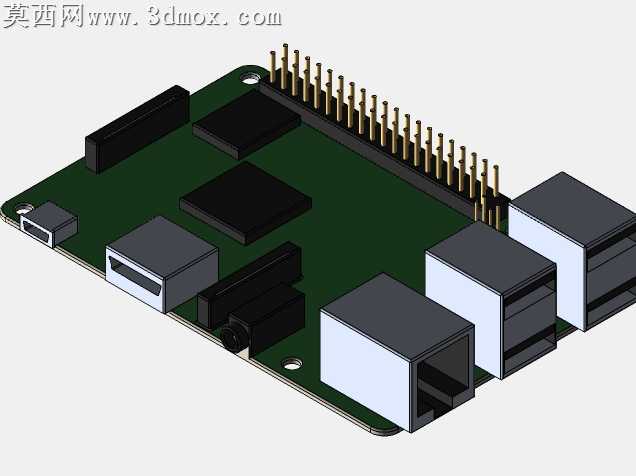

本作品为树莓派3B+单板计算机的三维建模成果，建模过程以还原产品真实外观与接口布局为核心目标，首先参考官方公开的产品机械图纸完成主体尺寸的精准定位，确保PCB板的长宽比例、边角弧度、安装孔位完全匹配实物参数。建模阶段优先搭建PCB基板主体，采用深绿色哑光材质模拟真实电路板的阻焊层质感，表面添加细微的磨砂纹理提升真实度，避免塑料感过重的失真效果。板载元件的建模遵循从大到小的搭建逻辑，首先定位四个USB接口、以太网接口、HDMI接口、Micro USB供电接口、3.5mm音频接口以及CSI摄像头接口、DSI显示接口的位置，接口外壳采用浅灰白与深黑两种哑光工程塑料材质，区分不同功能接口的外壳质感，接口内部的金属触片部分添加轻微金属反光材质，还原接口的金属结构细节。随后完成板载核心芯片、内存颗粒、无线模块等黑色贴片元件的建模，元件边角做微小倒角处理，模拟真实贴片元件的注塑边角特征，避免尖锐直角的生硬感。板侧的40Pin GPIO排针采用金色金属材质制作针脚，黑色塑料基座固定针脚阵列，针脚的间距、长度、直径严格遵循官方规范，每根针脚添加细微的圆柱倒角，还原排针的金属加工质感。渲染阶段采用柔和的环境漫反射光源，搭配弱度主光源突出板载元件的层次关系，阴影采用软阴影参数，避免生硬的阴影边界破坏整体观感，材质调整阶段针对不同元件区分粗糙度参数，PCB基板粗糙度设置偏高模拟哑光阻焊层，接口塑料件粗糙度中等，金属排针与接口触片粗糙度偏低并添加微弱反射效果，提升不同材质的区分度。设计过程中对于官方图纸未标注的细微元件尺寸，参考实物实拍图做等比例推算，确保整体外观的协调性，该模型可用于项目装配干涉检查、产品展示动画、硬件教学演示等场景，能够直观呈现树莓派3B+的完整外观结构与接口布局，无需实物即可完成结构适配、外壳设计前期验证等工作。
