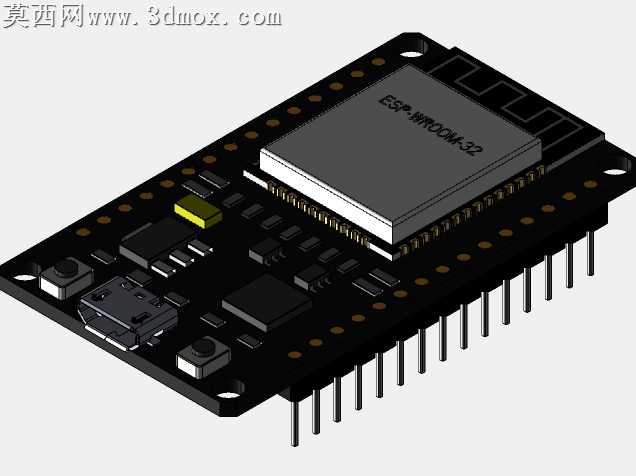

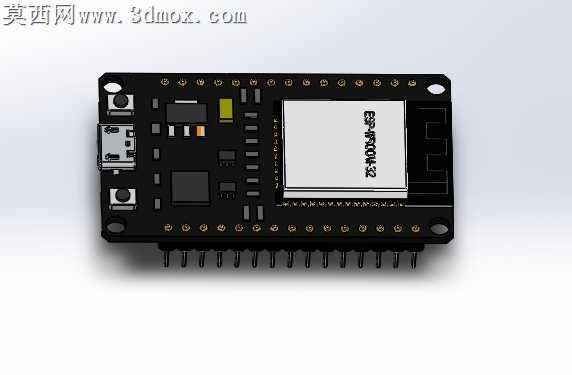

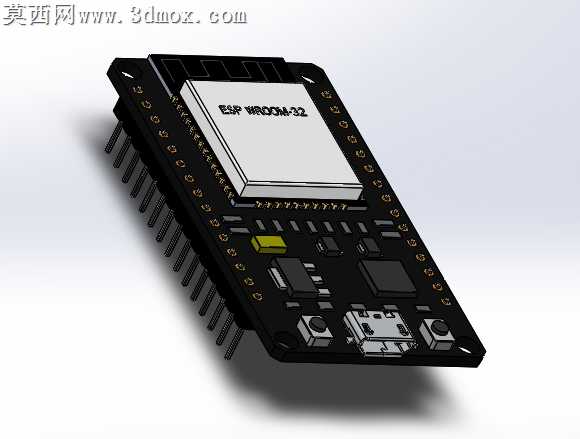

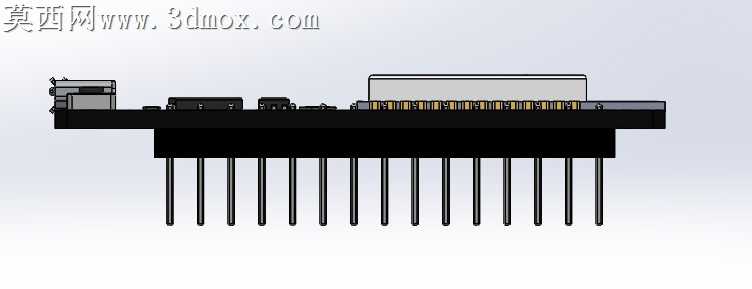

ESP-WROOM-32型WiFi蓝牙开发板三维建模

本作品为ESP-WROOM-32型WiFi蓝牙开发板的三维建模成果，建模过程严格参照实物的实际尺寸与结构比例开展，首先通过测绘获取开发板各部件的精准尺寸参数，在三维建模环境中先搭建PCB基板的基础轮廓，精准还原基板四角的安装定位孔、边缘排针的排布间距与引脚长度，确保整体板件的长宽厚尺寸与实物完全匹配。针对核心的ESP-WROOM-32模组，建模时细致还原了模组金属屏蔽罩的边角弧度、表面印刷的标识纹理，以及模组底部与PCB连接的焊盘排布结构，还原了屏蔽罩哑光金属的材质质感。板载的各类元器件均逐一进行建模还原：包括MicroUSB接口的金属外壳与内部胶芯结构、复位按键与用户按键的键帽弧度与按键本体结构、贴片电容电阻的微小尺寸与排布位置、LED指示灯的透明灯珠与基座结构、电源管理芯片的塑封外壳与引脚形态，所有元器件的安装位置均严格对照实物PCB布局，无错位偏移问题。材质渲染阶段，针对不同部件匹配对应材质属性：PCB基板采用哑光黑色阻焊层材质，还原真实电路板的细微磨砂质感；排针引脚采用亮面金属材质，模拟镀锡引脚的金属光泽；按键键帽采用黑色磨砂塑料材质，还原按键的触感视觉特征；USB接口金属部分采用拉丝金属材质，还原接口的耐磨金属质感；屏蔽罩采用哑光锡面金属材质，还原模组屏蔽罩的真实视觉效果。建模过程中重点还原了开发板的结构细节：包括板边邮票孔的形态、各元器件的高度差、排针伸出PCB板的长度比例，确保模型可直接用于结构装配验证、产品展示渲染等场景。整体建模过程遵循从整体到局部的设计思路，先确定板件整体基准，再逐一添加各功能部件，每完成一个部件的建模都进行尺寸校验，确保各部件之间的装配间隙与实物一致，避免出现结构干涉问题，最终呈现的模型完整还原了ESP-WROOM-32开发板的外观特征与结构细节，可用于物联网相关产品的结构设计参考、教学演示、产品宣传渲染等多种用途。
