17英寸越野赛车珠锁式轮毂结构设计

在越野赛事的高强度行驶场景中，车轮需要持续承受飞坡冲击、碎石切削、低胎压越野行驶时的轮胎脱圈风险，珠锁式轮毂正是针对这类极端使用需求开发的专用车轮部件，区别于普通民用轮毂依靠轮胎胎压压紧胎唇实现密封与固定的结构，这类轮毂通过外圈的压环与螺栓结构，直接将轮胎胎唇机械锁止在轮毂本体的安装台面上，即便在低胎压增大轮胎接地面积、提升非铺装路面抓地力的工况下，也能彻底避免轮胎与轮毂发生相对位移甚至脱圈的故障，是越野赛车、重度改装越野车辆的核心行走部件。

从结构设计逻辑来看，这款17英寸规格的轮毂采用分体式组合结构，主体分为中心轮毂本体、外圈珠锁压环、锁止紧固件三个核心部分。中心安装区域设置了5个均匀分布的螺栓安装孔，孔位的节圆直径、中心定位孔尺寸完全对应越野赛车常用的竞技级轮轴安装边界，安装时依靠中心孔实现与轮轴法兰的同轴定位，再通过轮毂螺栓完成压紧固定，可承受大马力越野车起步、制动、飞坡落地时产生的巨大冲击载荷，避免安装孔位出现应力集中导致的开裂问题。轮辐部分采用10辐式梯形镂空设计，每一根轮辐的截面都经过变厚度优化，靠近中心安装座的位置厚度更大，向轮辋方向逐渐过渡到均匀壁厚，既保证了轮辐的径向、侧向承载能力，又通过镂空结构尽可能降低了轮毂的旋转惯量，对于赛车而言，更低的非簧载质量能有效提升悬挂系统的响应速度，在颠簸路面行驶时轮胎可以更好地贴合地面，提升抓地表现。

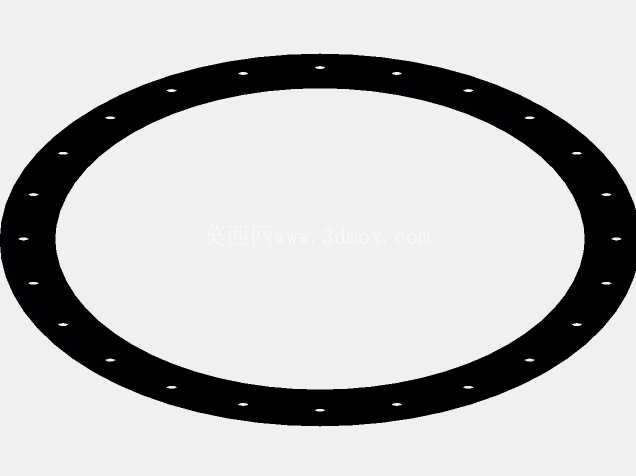

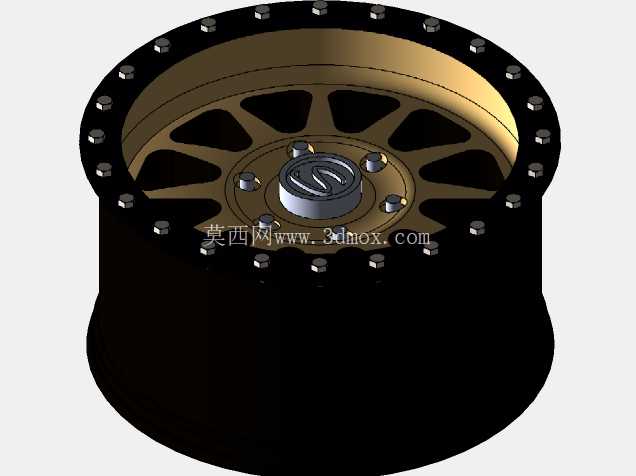

轮辋部分的珠锁结构是这款产品的核心设计点，靠近外侧的轮辋边缘加工有与轮胎胎唇轮廓匹配的环形安装槽，装配轮胎时先将轮胎胎唇放置在该槽位内，再覆盖带环形凸台的珠锁压环，通过沿圆周均匀分布的内六角螺栓将压环与轮毂本体锁紧，压环的凸台会完全嵌入胎唇的加强筋位置，将胎唇牢牢压合在安装槽内，实现机械锁止。螺栓的排布密度经过载荷计算确认，相邻螺栓的间距控制在合理范围内，保证压环整个圆周的压紧力均匀，不会出现局部压紧力不足导致的胎唇漏气或者锁止失效问题。压环外侧的螺栓头全部采用沉孔设计，避免越野行驶时飞溅的碎石直接撞击螺栓头造成损坏，也能减少螺栓头突出带来的额外风阻与刮擦风险。

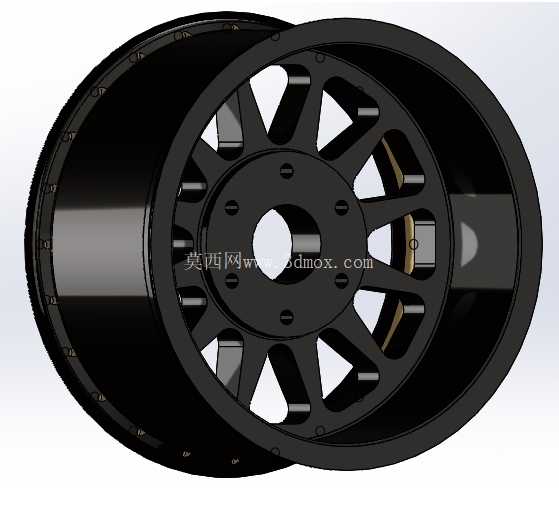

从尺寸与安装边界来看，这款轮毂的标称直径为17英寸，适配市面上绝大多数17英寸规格的越野竞技轮胎，轮辋宽度经过匹配计算，对应常用的越野轮胎胎宽范围，安装后轮胎的胎侧变形区域处于设计允许范围内，不会出现轮辋过窄夹伤胎侧、或者轮辋过宽导致轮胎支撑不足的问题。轮毂的偏距设计充分考虑了越野赛车的轮距需求与转向避让边界，安装后车轮不会与车辆的减震器、刹车卡钳、翼子板内衬发生运动干涉，即便在转向打满、悬挂被大幅压缩的极限工况下，也能保留足够的安全间隙。轮毂中心的安装面加工有高精度的定位止口，与轮轴法兰的配合公差控制在小间隙范围内，保证轮毂安装后的同轴度，避免高速行驶时出现车轮抖动的问题。

在实际使用场景中，这类珠锁轮毂可以支持车辆在0.5-1.2bar的低胎压区间行驶，相比普通轮毂要求的2.0bar以上的安全胎压，低胎压下轮胎的接地面积可以提升30%以上，在沙地、泥地、岩石等复杂非铺装路面上能大幅降低轮胎接地比压，减少陷车风险，同时胎侧的变形量更大，可以更好地吸收路面颠簸带来的冲击，提升车辆在恶劣路况下的行驶稳定性。设计过程中针对轮毂的各个受力区域都做了有限元强度校核，在模拟飞坡落地3倍重力冲击、急加速急制动扭矩载荷、侧向过弯侧向载荷的工况下，轮辐、安装孔、珠锁压环的应力值都低于材料的屈服强度，保证结构强度满足赛事级别的使用要求。同时轮辋的密封面加工精度达到了密封要求，在珠锁结构锁止胎唇后，轮胎的气密性完全满足日常行驶与赛事使用的标准，不会出现慢漏气的问题。

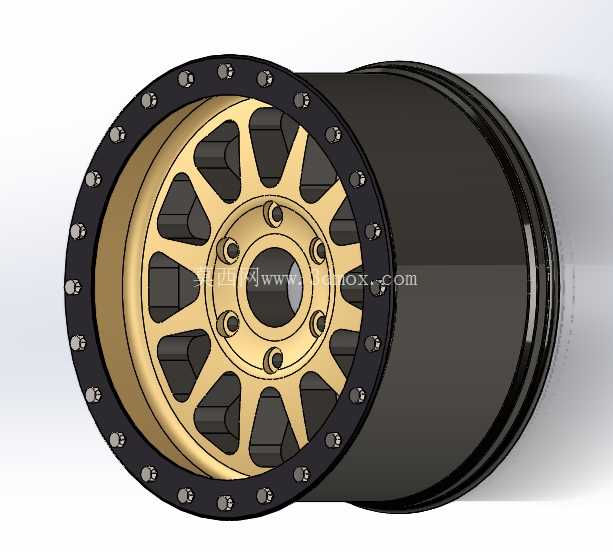

外观上轮毂采用双色搭配设计，轮辐区域为金色硬质氧化处理，外圈珠锁压环为黑色硬质阳极氧化，既提升了铝合金部件表面的耐磨、抗腐蚀性能，能抵御越野路段泥水、碎石的侵蚀，也具备鲜明的竞技风格，符合越野赛车的视觉设计需求。整个轮毂的重量经过轻量化优化，在保证结构强度的前提下尽可能去除非受力区域的多余材料，相比同规格的普通铸造轮毂重量降低约15%，进一步提升车辆的行走系统响应表现。
