高精度F1赛车方向盘操控结构设计

在场地赛车的整车操控体系中，方向盘是车手与赛车建立操控连接的核心交互部件，不同于民用车辆的转向部件，方程式赛车的方向盘集成了整车绝大多数行驶状态调整、功能触发的操控单元，车手在全程佩戴防火赛车手套、保持高G值驾驶姿态的状态下，无需离开方向盘即可完成全部行驶相关的操作，这对方向盘的操控布局、结构可靠性、人机工程适配性都提出了极高的要求。这款方向盘的设计完全围绕方程式赛事的实际使用场景展开，整体采用符合FIA赛事安全规范的半包裹式握把轮廓，握把区域的曲面弧度经过多轮人机工程迭代，匹配车手在正赛过程中9点、3点的核心握持姿态，同时兼顾过弯时大角度转向过程中手部滑移的支撑需求，握把外侧的防滑结构预留了包覆防滑面料的安装层厚度，可适配不同厚度的赛车手套操作间隙，避免高速行驶过程中手部打滑引发的操控失误。

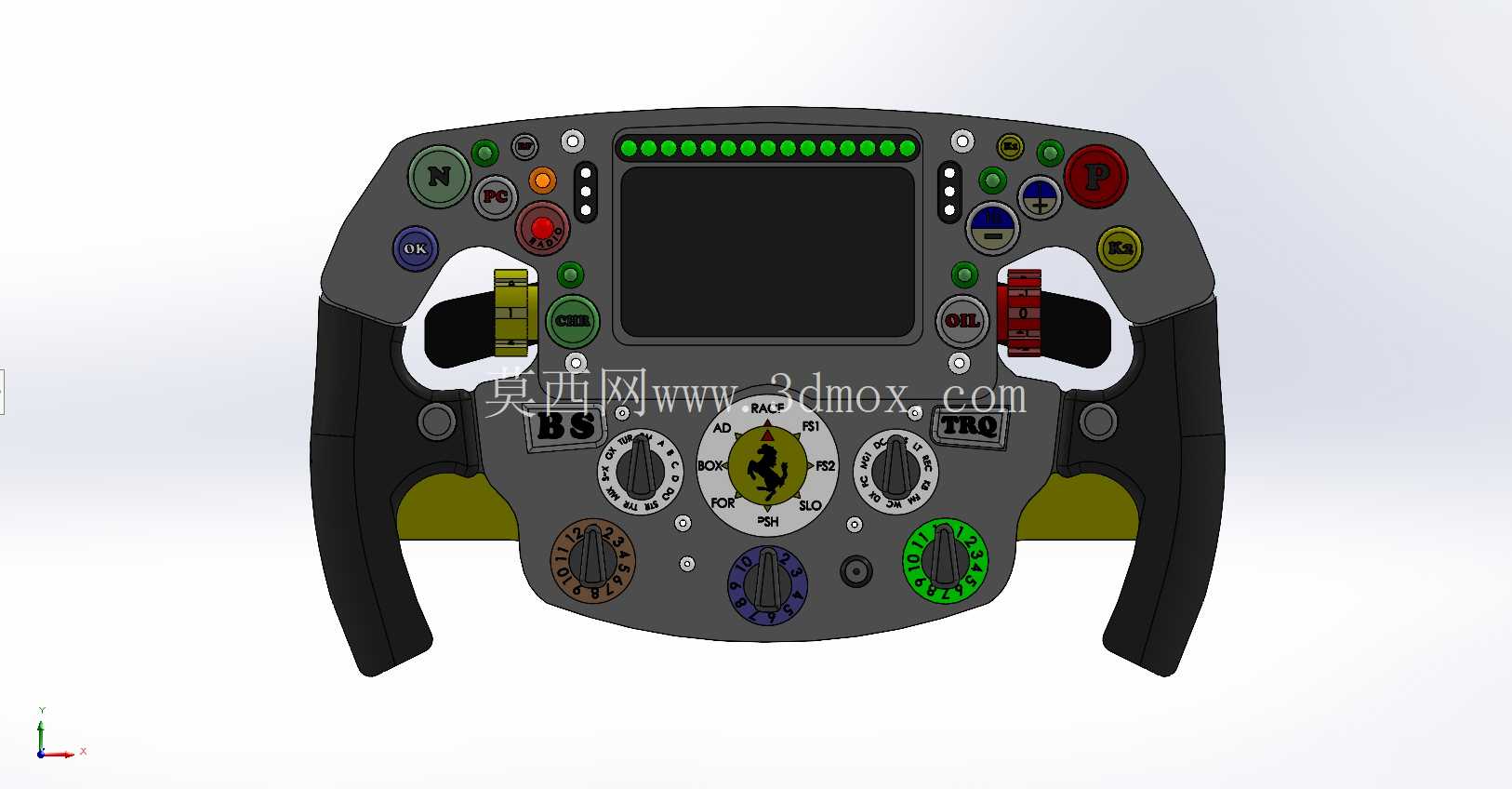

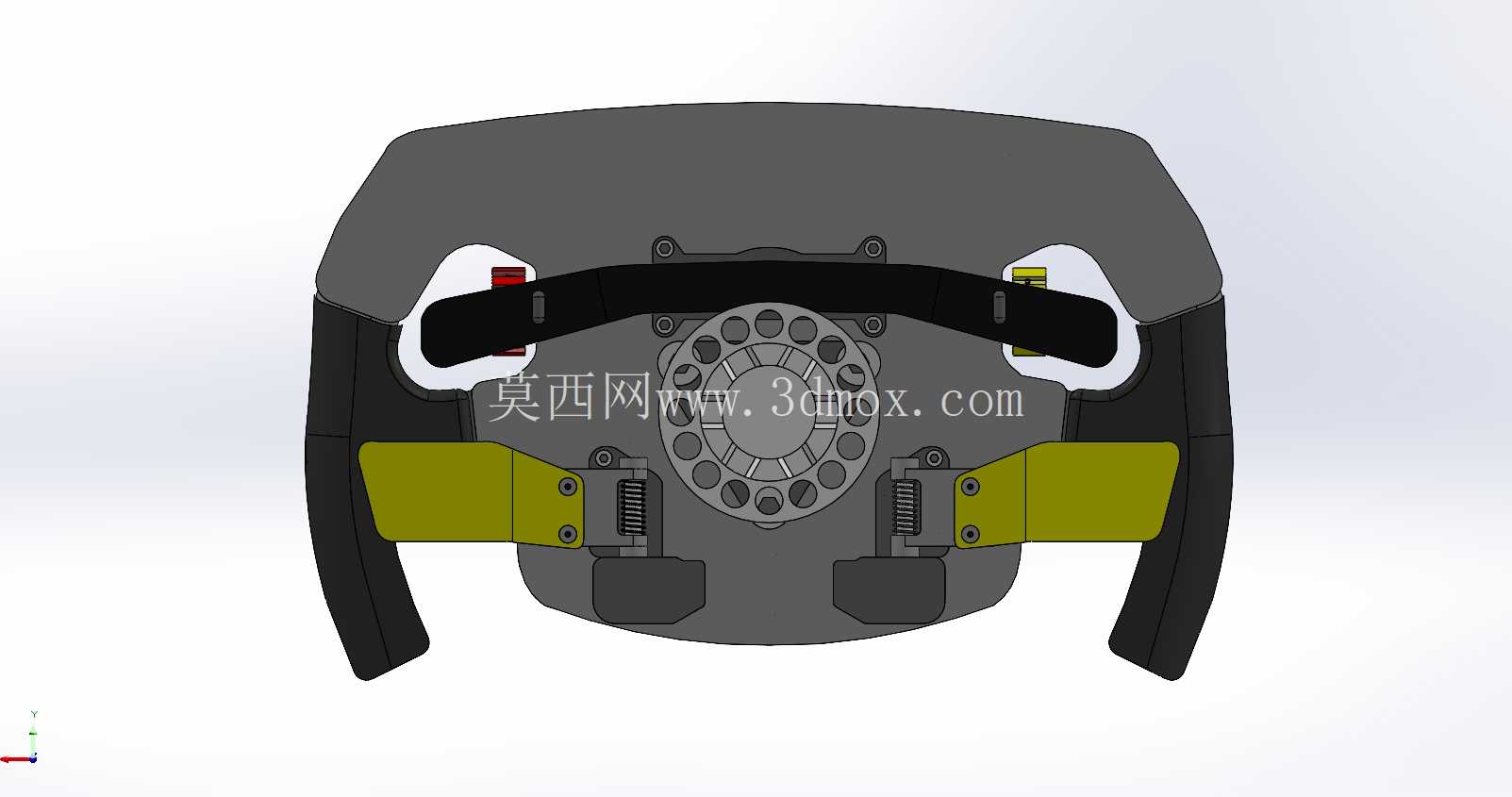

功能集成层面，这款方向盘将换挡执行机构、离合控制单元、行驶模式调节旋钮、多功能按键组、状态显示模块全部整合在转向盘的本体结构上，两侧的换挡拨片采用双拨片独立布局，左侧拨片对应降挡操作、右侧拨片对应升挡操作，拨片的触发行程、按压力度都匹配专业序列式变速箱的换挡逻辑，拨片与方向盘本体的连接结构采用刚性铰接设计，可承受数十万次的高频换挡冲击而不产生结构松旷；离合拨片设置在换挡拨片的内侧，仅在起步、停车阶段使用，其触发行程更长，便于车手精准控制离合结合点，避免起步时驱动轮打滑。方向盘上部的LED灯组为转速提示单元，当发动机转速达到升挡区间时，灯组会逐次点亮提示车手执行升挡操作，无需车手分散视线查看仪表盘转速。中央区域的数字显示屏可实时显示当前挡位、发动机转速、水温、油压、轮胎温度、圈速等核心行驶参数，显示屏周围的旋钮与按键分别对应动力模式调整、刹车比分配、差速器锁止率调节、无线电通话、进站限速、雨刷控制、饮水系统触发等功能，每个操控单元的外形、触感都做了差异化设计，车手佩戴手套也可通过触觉快速区分不同按键，避免操作失误。

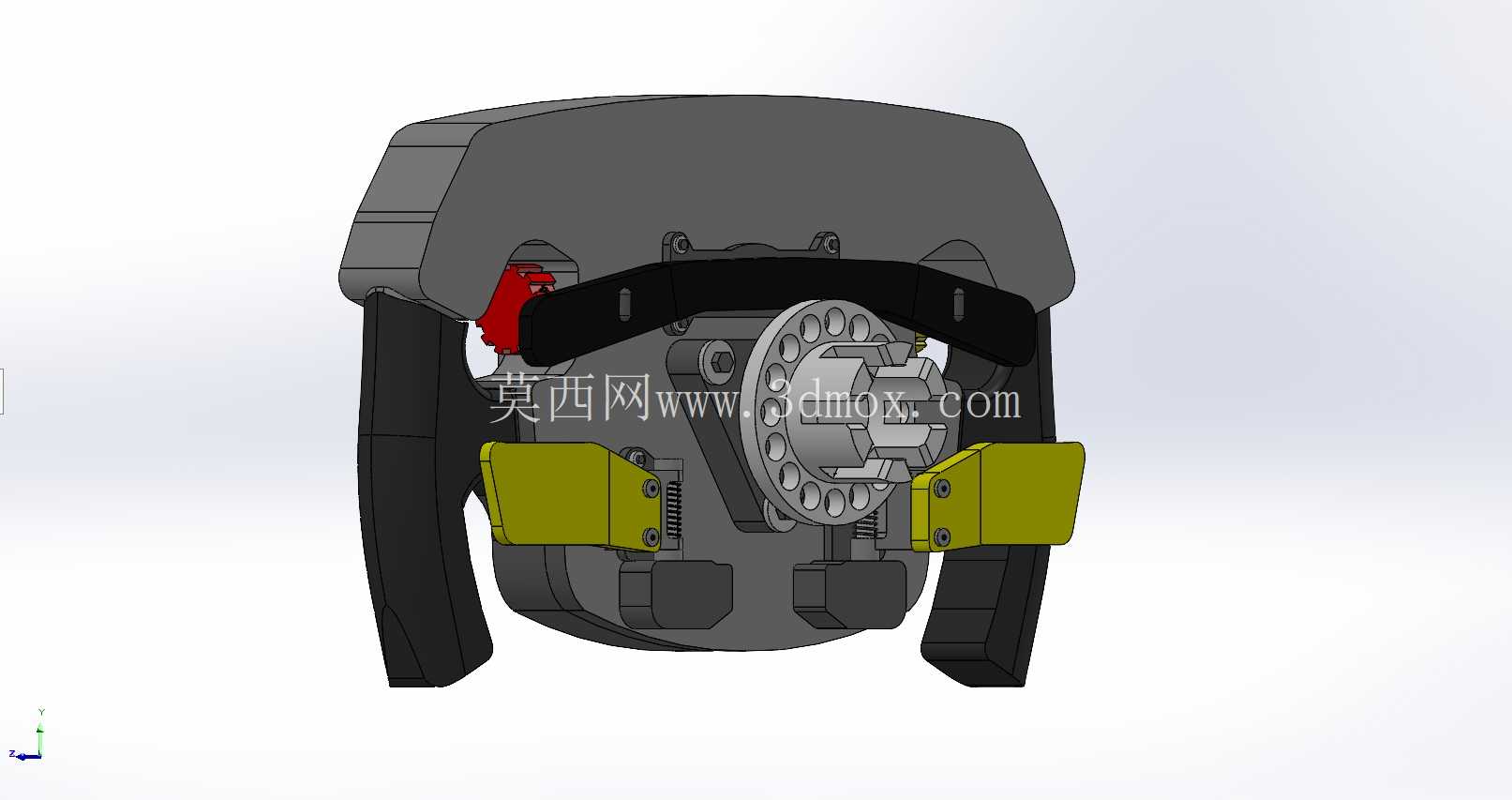

结构设计层面，这款方向盘的本体采用轻量化的高强度骨架设计，内部预留了所有按键、旋钮、显示屏、线束的安装空间，所有电子元件的安装位都设置了减震缓冲结构，可承受赛车行驶过程中持续的高频振动，避免元件松脱失效；方向盘中央的连接结构采用标准的方程式赛车快拆接口，匹配转向柱的安装花键，可在紧急情况下快速拆卸方向盘，方便车手进出座舱，快拆接口的定位精度控制在0.1mm以内，反复拆装也不会出现转向虚位。安装边界方面，这款方向盘的整体宽度控制在280mm以内，上下高度控制在200mm以内，握把的最大厚度为35mm，安装后与座舱前部的仪表台、转向柱护罩预留了不小于50mm的安全间隙，车手佩戴头盔、保持正常驾驶坐姿时，视线可自然覆盖中央显示屏与上部的转速提示灯组，手部操作所有按键、旋钮、拨片时都无需离开握把区域，完全符合方程式赛车的座舱人机工程要求。

从实际应用场景来看，这类高精度的方向盘模型不仅可用于专业赛车模拟器的操控部件开发，为模拟赛车爱好者提供接近真实F1赛车的操控体验，也可作为高校车辆工程专业赛车方向的教学演示模型，帮助学生理解方程式赛车转向系统的集成设计逻辑，同时也能为业余方程式车队的方向盘自制提供结构参考，在建模过程中所有的安装孔位、铰接结构、部件间隙都按照实际加工装配的公差要求设置，可直接导出工程图用于手板件的加工验证，模型中每个操控部件的运动行程都做了约束设置，可在三维环境中模拟拨片按压、旋钮旋转、按键触发的实际动作，验证结构运动过程中是否存在干涉问题，提前排除装配阶段可能出现的结构冲突。
