模块化定子电动滑板车轮毂驱动装置

在短途微出行装备的结构设计领域，轮边直驱结构的应用已经逐步替代传统的链传动、带传动方案，这类集成式驱动单元直接将动力输出端与行走轮结合，省去了中间传动环节的功率损耗，也大幅降低了整车的装配复杂度。本次涉及的轮毂驱动单元，核心设计亮点在于定子部分采用了模块化安装结构，区别于传统轮毂电机定子与轮轴过盈压装、整体灌封的固定形式，模块化定子可单独拆分绕组单元、铁芯固定座与轴连接法兰，在售后维护环节无需整体拆解轮辋与轮胎，仅需对应拆卸故障模块即可完成检修，大幅降低了终端运维的成本。

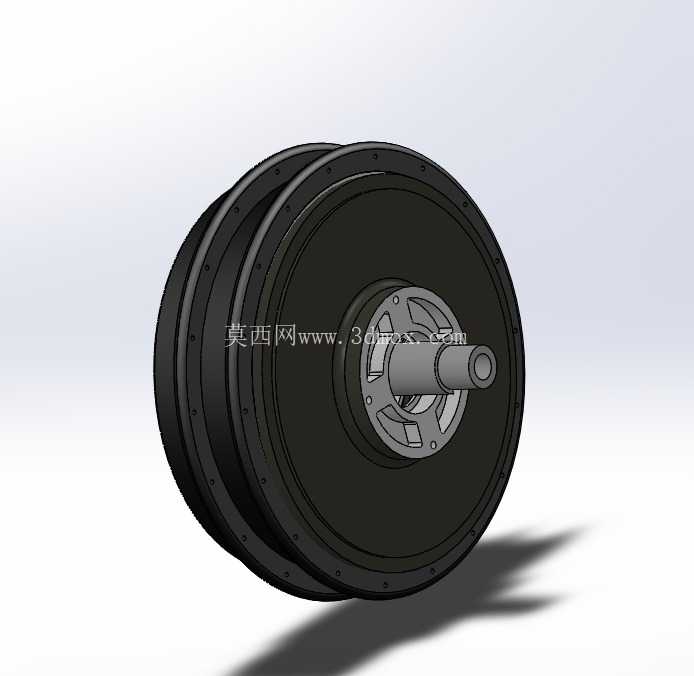

从实际应用场景来看，这类驱动单元主要适配轮径4英寸级别的轻型电动滑板车，也可拓展应用于同尺寸的电动折叠代步车、小型服务机器人行走轮组，其安装边界完全匹配常规滑板车前叉/后平叉的开口尺寸，输出轴采用双侧扁位定位结构，与叉体安装位的配合间隙控制在0.02mm以内，既保证了同轴度要求，也避免了行驶过程中轴体转动导致的线束缠绕问题。轮辋部分采用一体化双层嵌套结构，外层预留标准轮胎安装槽，可适配同尺寸的实心胎或充气胎，内层集成磁钢固定位，磁钢采用表贴式排布，通过高强度结构胶与金属挡圈双重固定，在额定转速下不会出现磁钢脱落的风险。

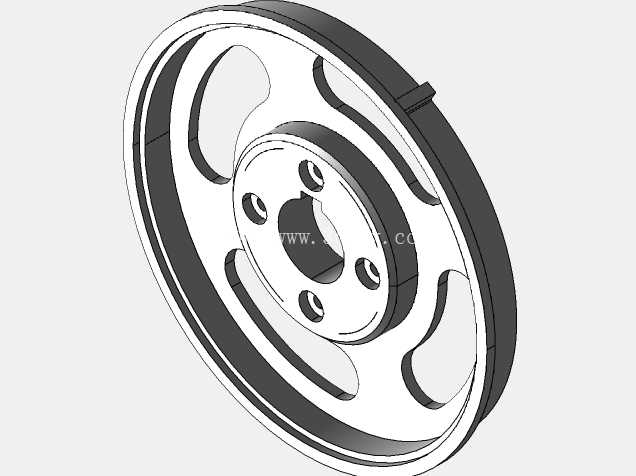

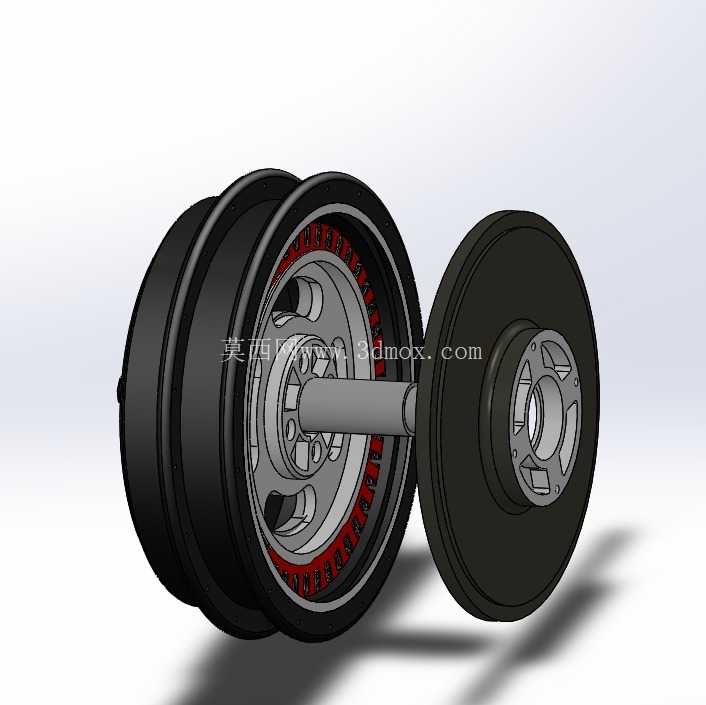

设计过程中，首先需要平衡的是动力输出与安装空间的矛盾，4英寸轮径的内部腔体空间十分有限，若采用常规内转子结构需要额外增加减速齿轮组，会带来传动噪音与润滑维护的问题，因此最终选用外转子直驱结构，将转子外壳直接作为轮辋的连接基体，最大化利用内部腔体空间布置绕组。定子的模块化设计思路来源于实际运维场景的反馈：传统轮毂电机一旦出现绕组烧毁、霍尔元件故障的问题，需要将整个轮组从车上拆下，剥离轮胎后压出定子，维修过程中极易损伤磁钢与轮辋密封结构，而模块化定子将铁芯绕组部分设计为独立的分体单元，通过周向均布的6颗内六角螺钉与轴座连接，拆卸时仅需打开侧端盖即可取出定子模块，无需分离轮胎与轮辋，也不会触碰转子磁钢部分，大幅降低了维修门槛。

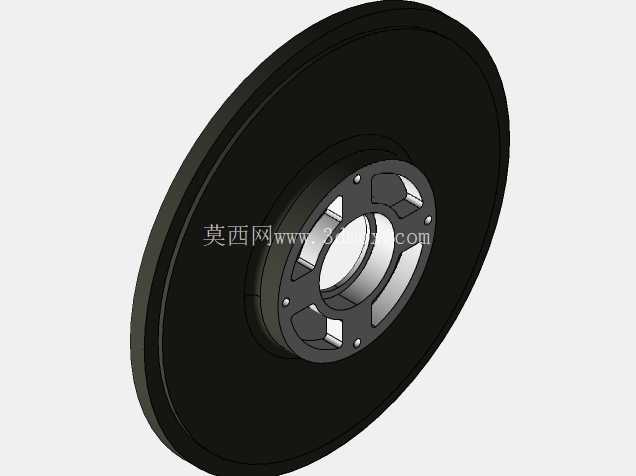

从安装尺寸边界来看，该驱动单元的总宽度控制在82mm，适配开档尺寸75-80mm的标准滑板车平叉，输出轴直径为12mm，轴身有效配合长度为15mm，双侧出线孔位于轴端中心位置，线束可沿叉体内部走线，避免行驶过程中被异物剐蹭。端盖部分采用迷宫式密封结构，配合O型密封圈可达到IP54的防护等级，能够应对日常行驶过程中的溅水、扬尘场景，满足城市通勤代步的使用需求。转子外壳的散热筋采用周向直槽设计，随轮体转动时可形成被动气流，带走绕组工作产生的热量，避免长时间爬坡行驶时出现过热退磁的问题。

在结构强度校核层面，轮辋部分采用6061铝合金一体压铸成型，经过T6热处理后屈服强度可达276MPa，按照额定载荷80kg的使用场景计算，轮体的径向跳动量控制在0.1mm以内，高速行驶时不会出现明显的抖动问题。定子铁芯采用0.2mm厚度的硅钢片叠压而成，叠压系数不低于0.95，有效降低了铁损，提升了电机的工作效率。绕组采用耐高温漆包线绕制，绝缘等级达到F级，可在155℃的工作温度下长期稳定运行。霍尔元件布置在定子齿部的预留槽内，通过环氧树脂灌封固定，位置精度控制在±0.5°以内，保证了位置信号的准确性，避免启动时出现抖动、异响的问题。

不同于通用型轮毂电机的通用化设计，这款驱动单元在设计之初就针对轻型滑板车的使用场景做了专项优化，比如将额定转速设定为适配25km/h的行驶速度，额定扭矩满足15°坡度的爬坡需求，整体重量控制在1.8kg以内，不会过多增加整车的簧下质量，影响骑行的操控手感。模块化定子的设计也为后续的产品迭代预留了空间，可通过更换不同绕组参数的定子模块，适配不同电压等级、不同动力需求的车型，无需重新开模制作转子与轮辋部分，大幅降低了衍生型号的开发成本。在实际装配过程中，该结构的装配公差链更短，定子与转子的气隙均匀度可通过安装螺钉的预紧力微调，保证气隙控制在0.3-0.5mm的合理区间，既避免了扫膛风险，也保证了磁路的利用率。
