飞翼式竞赛飞行器结构设计方案

项目分类:飞机 发布时间:2024-08-22 ID:767305
  • 飞翼式竞赛飞行器结构设计方案

  该飞翼构型飞行器主要面向室内外青少年机器人竞赛、小型航模竞技场景设计,区别于常规尾翼布局飞行器,整体采用无尾三角飞翼一体化构型,在有限的翼展尺寸下最大化升力面面积,适配竞赛场景中对飞行器滞空时长、机动灵活性、载荷搭载能力的多重要求。从实际使用场景来看,这类飞翼飞行器常应用于限时载重飞行、障碍穿越、定点投放类竞赛任务,相比常规布局航模,其结构件数量更少,装配调试环节的工作量更低,同时翼身融合的结构形式能有效降低飞行过程中的诱导阻力,在相同动力配置下获得更长的续航表现。

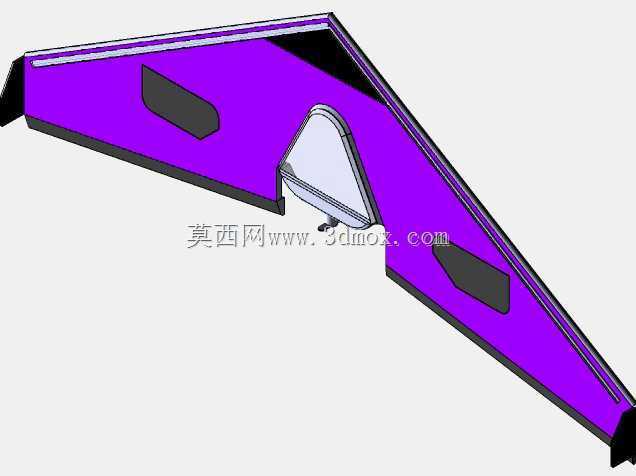

  设计过程中首先考虑了安装边界的约束,整体翼展控制在常规竞赛场地的通行尺寸范围内,翼根处的设备舱预留了标准的飞控、电池、舵机安装位,舱体采用快拆式盖板设计,无需拆解主翼结构即可完成动力电源更换、飞控参数调试等操作,适配竞赛环节中快速检修、快速调整设备配置的需求。主翼采用大后掠角三角翼平面形状,翼型选用低速高升力翼型,在低速飞行状态下能够维持足够的升力系数,避免小速度机动时出现失速问题,翼面的黑色标识区域为舵面安装位置,左右两侧各设置一组升降副翼,通过混控实现俯仰、滚转方向的姿态控制,省略了常规布局的水平尾翼与垂直尾翼结构,减少了结构重量与气动干扰源。

  机身中部的凸起整流罩为动力系统安装位,预留了推进式螺旋桨的安装接口,动力输出方向与翼面弦线保持预设倾角,抵消飞翼布局常见的低头力矩问题,无需额外设置配重即可实现整机重心与气动焦点的匹配,降低了整机的配平阻力。翼面内部设计有纵横交错的加强筋结构,在控制整体结构重量的前提下,提升翼面的抗扭刚度与抗弯刚度,避免大机动飞行时翼面出现形变导致气动效率下降,翼尖位置做了切尖处理,减少翼尖涡流带来的诱导阻力,同时降低翼尖磕碰地面时的结构损坏概率。

  从结构装配逻辑来看,整机采用模块化拆分设计,主翼分为左右两个翼片,通过中部的设备舱框架实现定位连接,连接位置设置有定位销与快装卡扣,无需额外粘接即可完成整机装配,方便运输过程中拆解收纳,到达竞赛场地后可快速完成组装调试。舵面与主翼之间采用合页式连接结构,舵机安装在翼面内部的预留舵机仓内,舵机摇臂通过连杆与舵面摇臂连接,传动路径短,传动间隙小,能够提升舵面的控制精度,保证飞行姿态控制的响应速度。设备舱内部的安装位预留了标准的安装孔位,可适配市面上主流的小型飞控、电调、锂电池规格,无需额外打孔改装即可完成设备安装,降低了参赛选手的改装工作量。

  气动设计层面,翼身融合段做了光滑过渡处理,避免机身与翼面连接处出现直角台阶导致的气流分离问题,整机表面的曲面连续性经过反复调整,保证低速飞行时气流能够平顺流过整个翼面,提升升阻比。翼面下方预留了载荷挂载点,可搭载竞赛要求的配重块、投放机构等任务设备,挂载点位置经过重心配平计算,挂载额定载荷后整机重心仍处于允许范围内,不会出现明显的姿态配平问题。整机的结构壁厚经过优化,在受力较大的翼根、设备舱连接位置适当增加壁厚,在受力较小的翼尖、翼面后缘位置适当减小壁厚,在保证结构强度满足飞行载荷要求的前提下,尽可能降低整机结构重量,提升有效载荷占比。

  针对竞赛场景中常见的磕碰问题,机翼前缘做了加厚处理,采用耐冲击的结构设计,轻微磕碰时不会出现结构断裂问题,可快速修复后重新投入比赛。整机的所有棱角位置都做了圆角过渡处理,既能够降低气动阻力,也能避免装配、调试过程中尖锐棱角划伤操作人员。起落部分采用简化的滑橇式设计,安装在机身中部下方,结构重量轻,着陆时能够起到缓冲作用,同时不会带来过多的气动阻力,适配草地、塑胶场地等多种竞赛场地的起降需求,无需平整的硬质跑道即可完成起降操作。
