车辆双叉臂独立悬架装配结构设计

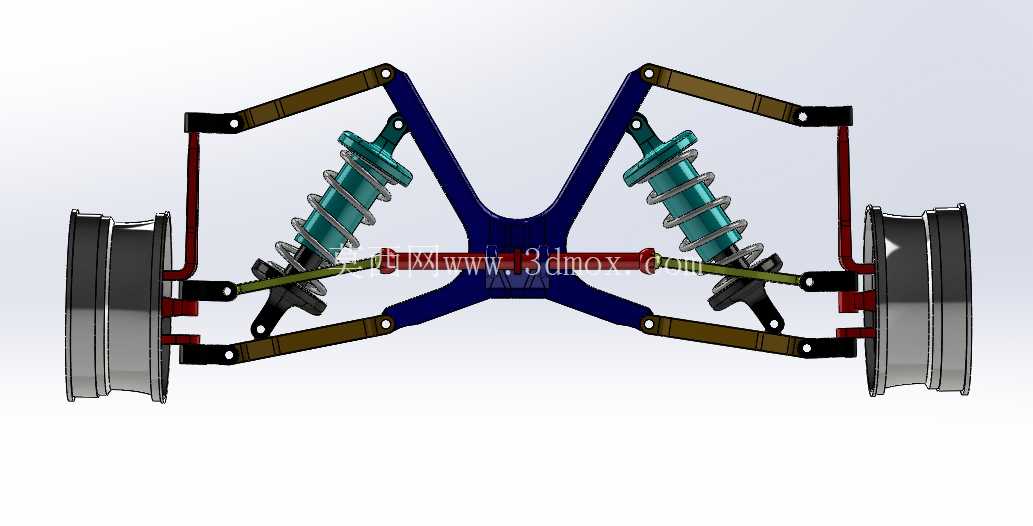

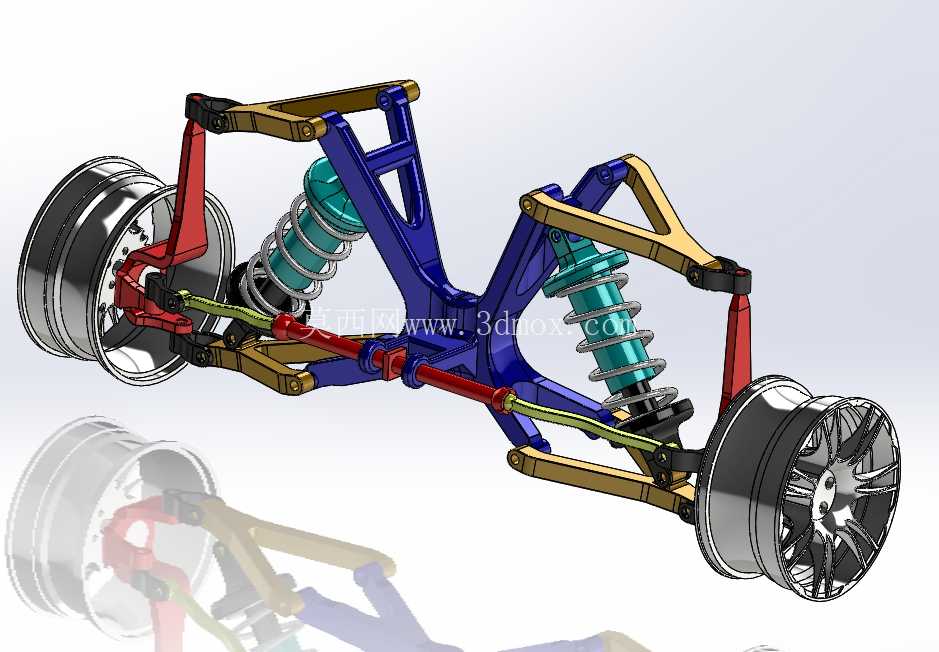

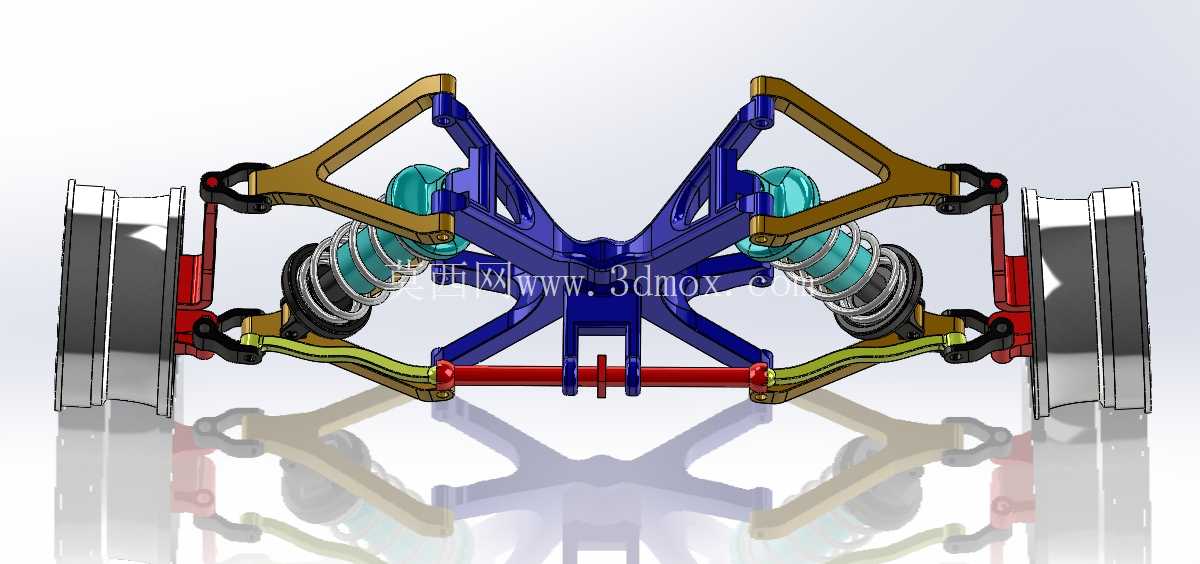

　　这套双叉臂悬架结构，是乘用车辆底盘行走系统里兼顾操控极限与行驶滤震性能的核心部件，在运动型轿车、高性能越野车型以及场地赛车上都有广泛应用，相比麦弗逊式悬架，它的上下两组叉形摆臂可以更精准地约束车轮运动轨迹，在车轮上下跳动时将外倾角变化控制在极小范围内，大幅提升轮胎接地面积的稳定性，激烈过弯时能给轮胎提供更均匀的接地压力，减少侧倾带来的抓地力损失。从结构布局来看，整套系统包含上下两组A形控制臂、螺旋弹簧与筒式减震器集成的减震总成、转向拉杆、轮毂连接节以及车轮安装法兰几个核心部分，上叉臂长度略短于下叉臂，这种不等长设计是经过运动学反复校核的结果，当悬架被压缩时，车轮会自动产生微小的负外倾，抵消过弯时车身侧倾带来的轮胎外倾变化，让胎面始终尽可能贴合路面。在实际安装边界上，下叉臂的两个铰接点固定在副车架的低位安装座上，上叉臂铰接点布置在车架减震塔的高位区域，两个铰接点的间距、衬套的安装角度都直接决定了主销后倾、主销内倾的参数，这些参数不仅影响转向回正力矩的大小，还会直接反馈到方向盘的路感传递上，建模时需要严格对齐整车底盘的硬点坐标，任何1毫米的安装点偏差都会导致四轮定位参数超出合理范围，引发轮胎偏磨、转向沉重等问题。

　　减震器与螺旋弹簧采用倾斜布置的方式，上端固定在车架减震塔顶，下端连接在下叉臂的弹簧座位置，这种布置可以最大化利用轮拱内部的空间，避免减震行程过长侵占乘员舱或发动机舱的布局空间，同时减震器的倾斜角度经过匹配，可以在车轮跳动时同时吸收纵向与侧向的冲击载荷，减少减震器活塞杆受到的侧向弯矩，延长密封件的使用寿命。转向拉杆的球头连接在轮毂节的转向臂位置，拉杆长度与上下摆臂的运动轨迹做了匹配校核，避免在悬架压缩拉伸过程中出现转向干涉，防止车辆过起伏路面时出现方向盘自主摆动的问题。

　　轮毂节作为连接所有部件的核心枢纽，分别通过球头销与上下叉臂连接，通过拉杆球头与转向系统连接，中心的轮毂轴承安装位需要保证与车轮旋转轴线的同轴度，轴承孔的公差带一般选用H7级精度，保证轮毂轴承压装后不会出现松旷或过紧卡滞的问题。在实际工程应用中，这类双叉臂悬架的摆臂材质会根据车型定位选择，家用车型多采用冲压焊接钢制摆臂平衡成本与强度，高性能车型会选用锻造铝合金摆臂降低簧下质量，提升减震系统的响应速度，摆臂与车架连接的铰接点都会压装橡胶衬套，衬套的径向与轴向刚度经过针对性调校，既可以过滤路面传递的细碎振动，又能保证激烈驾驶时摆臂的支撑刚度，不会出现过多的形变导致定位参数漂移。

　　建模过程中需要重点关注各个运动部件的间隙校核，比如车轮在最大转向角度、最大悬架压缩行程、最大拉伸行程的极限工况下，轮胎与轮拱内衬、叉臂与减震器、拉杆与副车架之间都要预留足够的安全间隙，避免极限工况下出现部件碰撞干涉。另外，弹簧的刚度匹配、减震器的阻尼曲线调校都需要和整车的整备质量、重心高度做匹配，前轴的悬架刚度一般会略低于后轴，保证车辆制动时的点头姿态控制在合理范围，同时减震器的压缩阻尼与拉伸阻尼比值一般设置在1:3左右，压缩行程阻尼偏小可以快速吸收路面冲击，拉伸行程阻尼偏大可快速抑制弹簧的多余弹跳，避免车身出现多余的上下晃动。这套装配模型完整还原了双叉臂悬架的所有连接关系与运动结构，可用于底盘结构教学、悬架运动学仿真分析、整车总布置硬点校核等场景，建模时所有铰接点的旋转自由度都按照实际连接关系做了约束，可以直接导入动力学仿真软件做车轮跳动行程的运动学分析，验证外倾角、前束角、主销参数随车轮跳动的变化曲线是否在设计目标范围内。
