ASCO二位二通黄铜流体电磁阀结构

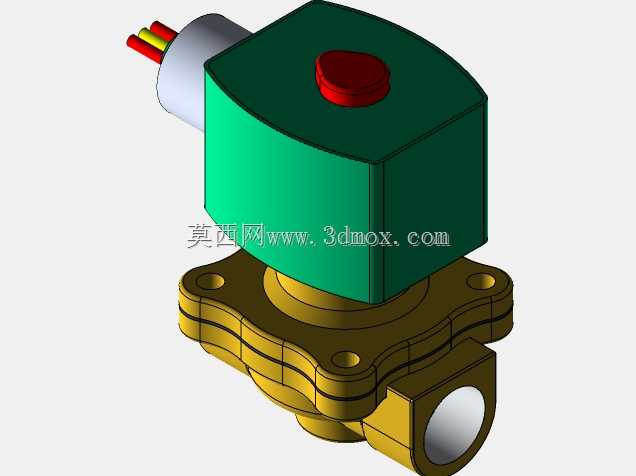

　　这套直动式二位二通电磁阀三维结构，还原了工业现场最常用的常闭型流体通断阀完整形态，阀体采用锻黄铜成型，适配压缩空气、清水、低压矿物油、惰性气体等多种中性流体介质，在车间气动控制系统、给排水管路、自动化生产线流体回路、暖通空调水系统、小型液压站、食品灌装前置管路、消防喷淋控制支路中都有大量落地应用，核心作用是接收电控信号后快速切换管路通断状态，替代人工手动阀实现远程自动化流体管控。

　　建模阶段优先还原现场安装的边界约束：阀体下部为标准内螺纹直通流道，两端接口同轴布置，管路对接时无需额外转向弯头，阀体底部法兰轮廓预留四个安装沉孔位，线圈外壳顶部设置红色手动应急按钮，突发断电工况下可直接按压按钮强制开启阀路，完成应急泄流或者管路调试操作；侧方引出的三色供电线缆预留足够弯折余量，接线腔做了阶梯包覆结构，现场布线时可直接穿入防水格兰头，避免线缆根部反复弯折出现断线破损。

　　结构设计上采用分体式堆叠逻辑：下部黄铜阀体集成流道、密封膜片、复位弹簧腔，中部为导磁动铁芯隔磁套管，上部绿色方壳封装电磁线圈，三个模块通过阀体周向的紧固螺栓压合密封，拆解维护时无需拆卸两端管路，仅松开线圈固定螺母即可抽出阀芯组件清理杂质，现场运维效率远高于一体式焊接阀。外形尺寸方面，线圈外壳做了圆角方箱造型，规避尖锐棱角，整体安装高度适配主流标准电磁阀安装位，侧向接线端预留的操作空间满足普通扳手拧线需求，阀体两侧的法兰凸缘既增强了螺纹接口处的结构强度，也可作为管路固定时的夹持受力位，避免装拆管路时扭矩直接传递到线圈壳体导致内部铁芯错位。

　　建模时完整还原了内部流道的圆弧过渡结构，介质流经阀口时无尖锐节流死角，不易残留杂质卡滞阀芯；密封膜片的压合轮廓与阀体型腔完全贴合，常闭状态下依靠弹簧预紧力压紧阀口，零压差工况下也可可靠截断流体，线圈通电后产生电磁吸力提升动铁芯，膜片上下腔形成压差自动抬升，大流量通流时压损远小于微型直动阀。整套模型的装配关系完全贴合实物装配逻辑，各零件的配合间隙、密封件压缩量、紧固件排布都按照实际量产阀的工程规范搭建，既可以作为流体控制柜布局时的干涉校验参考，也能用于阀类产品的结构逆向设计参考，选型阶段可直接将模型导入设备总装，核对管路接口间距、安装操作空间、接线走线路径，提前规避现场安装时出现的部件干涉、操作空间不足、线缆弯折半径不够等常见工程问题。
