户外双坡立柱式钢结构停车棚设计

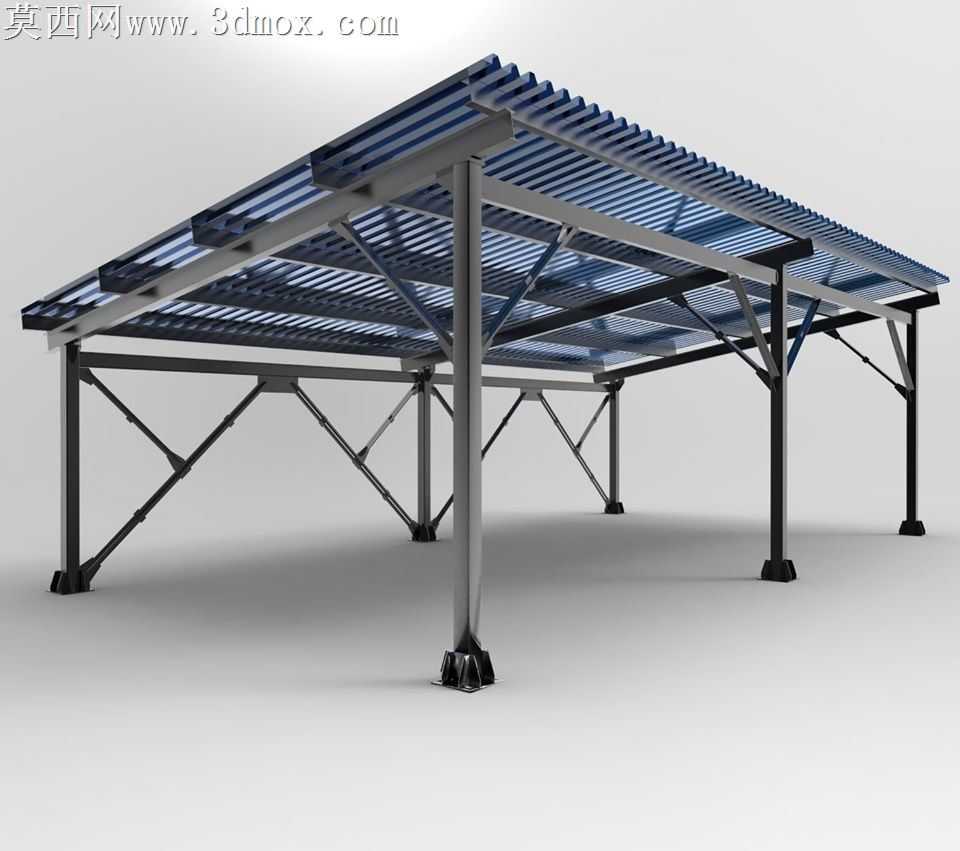

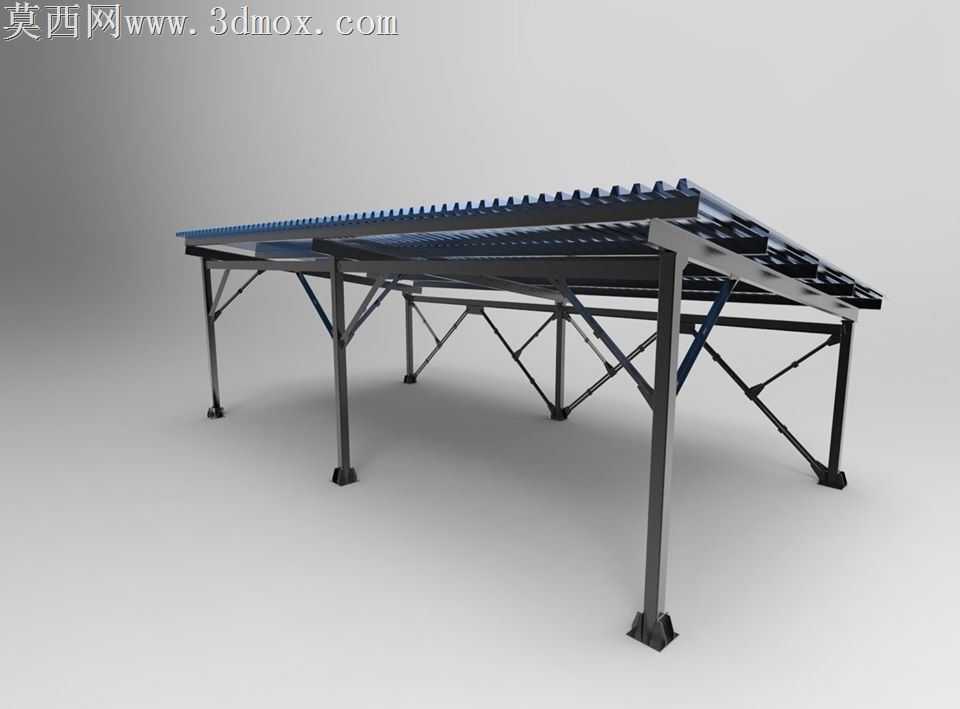

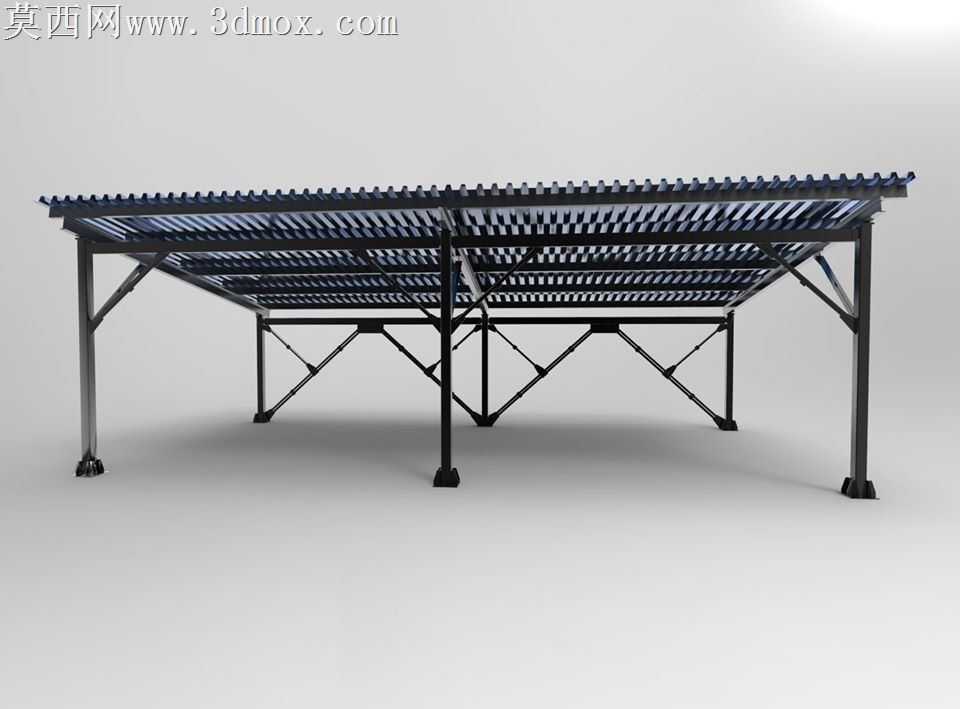

本作品为户外双坡立柱式钢结构停车棚三维设计成果，建模阶段采用参数化建模逻辑搭建整体结构，首先定位六根主承重立柱的空间坐标，每根立柱底部设计带锚栓孔的方形固定底座，确保与混凝土地面的连接强度可适配常规户外安装工况。立柱之间通过横向钢梁、斜向交叉支撑形成稳定的受力框架，斜撑采用等边角钢规格，与主立柱、横梁的连接节点处预留螺栓装配间隙，还原真实钢结构施工的栓接工艺逻辑，避免焊接结构带来的后期维护不便问题。顶部棚架采用双坡排水坡度设计，坡度控制在5%左右，既满足雨季快速排水的实用需求，也兼顾整体造型的舒展视觉效果，顶面檩条沿坡度方向等距排布，每根檩条与顶部主横梁的连接位置做了贴合坡面的角度裁切，确保装配后无结构错位。材质渲染阶段，主承重立柱采用哑光深灰色金属漆材质，还原钢结构构件经防锈喷涂后的真实质感，斜向支撑件做了稍浅的灰色区分，强化结构层次，顶面采光板采用半透明深蓝色PC耐力板材质，调整材质的透光率与反射参数，模拟阳光照射下板材的柔和漫射透光效果，地面采用浅灰色哑光水泥地面材质，添加细微的地面颗粒纹理提升场景真实感，整体光影采用柔和的户外天光设置，清晰呈现各构件的连接关系与结构轮廓。设计过程中充分考虑钢结构停车棚的实际使用需求，主立柱间距预留充足的车辆停靠空间，双坡顶面无积水凹陷设计，斜向交叉支撑的排布既不占用停车空间，又能有效提升整体结构的抗风、抗雪载能力，所有钢构件的规格选型均参考常规户外钢结构工程的通用参数，确保该三维模型可直接用于方案展示、工程算量参考以及施工交底使用，各构件的装配关系完全符合实际钢结构安装逻辑，无干涉错位问题，节点处的连接细节做了精细化还原，可清晰查看螺栓连接的位置与固定方式。
