棘轮扳手全套零件拆解结构三维设计

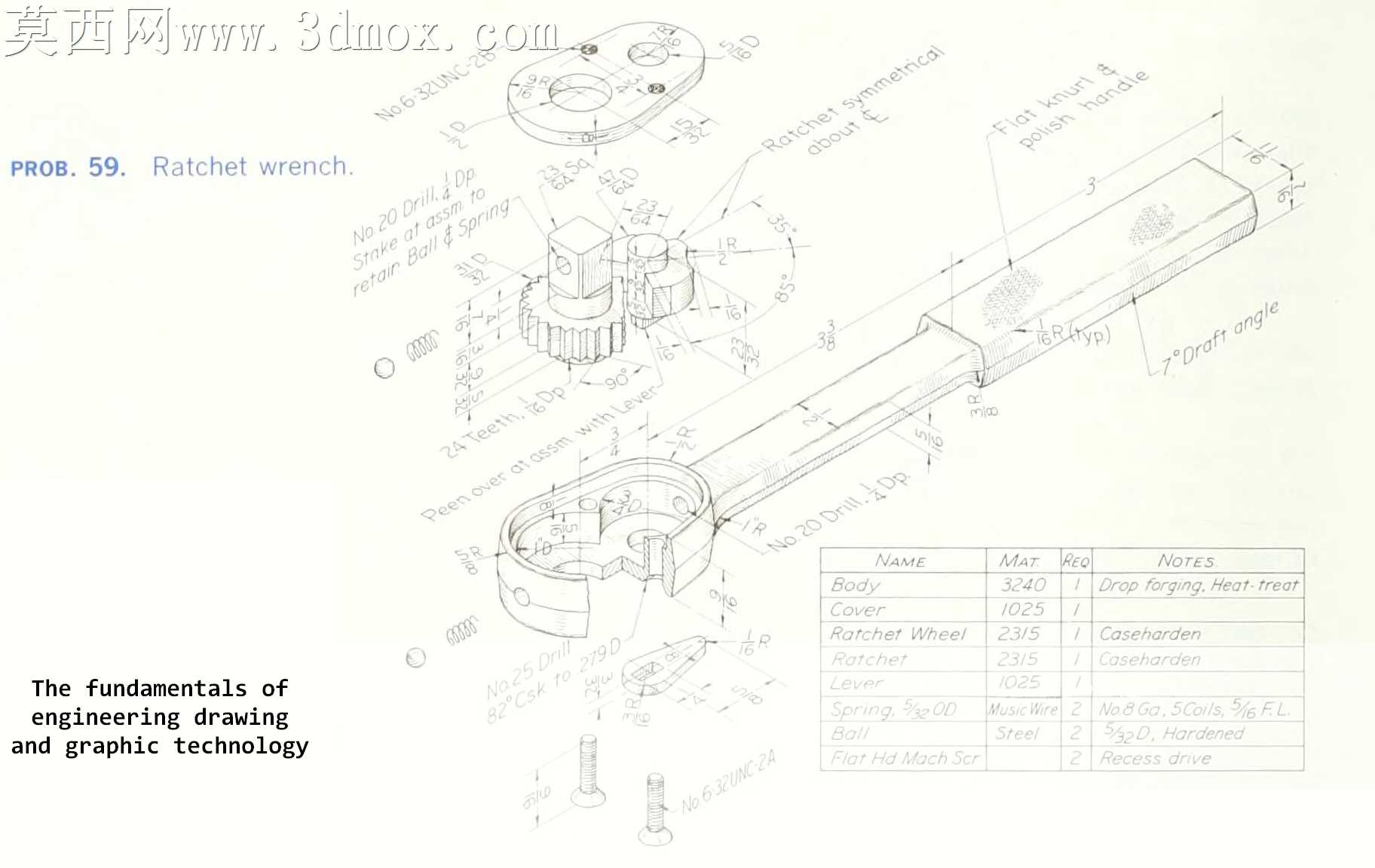

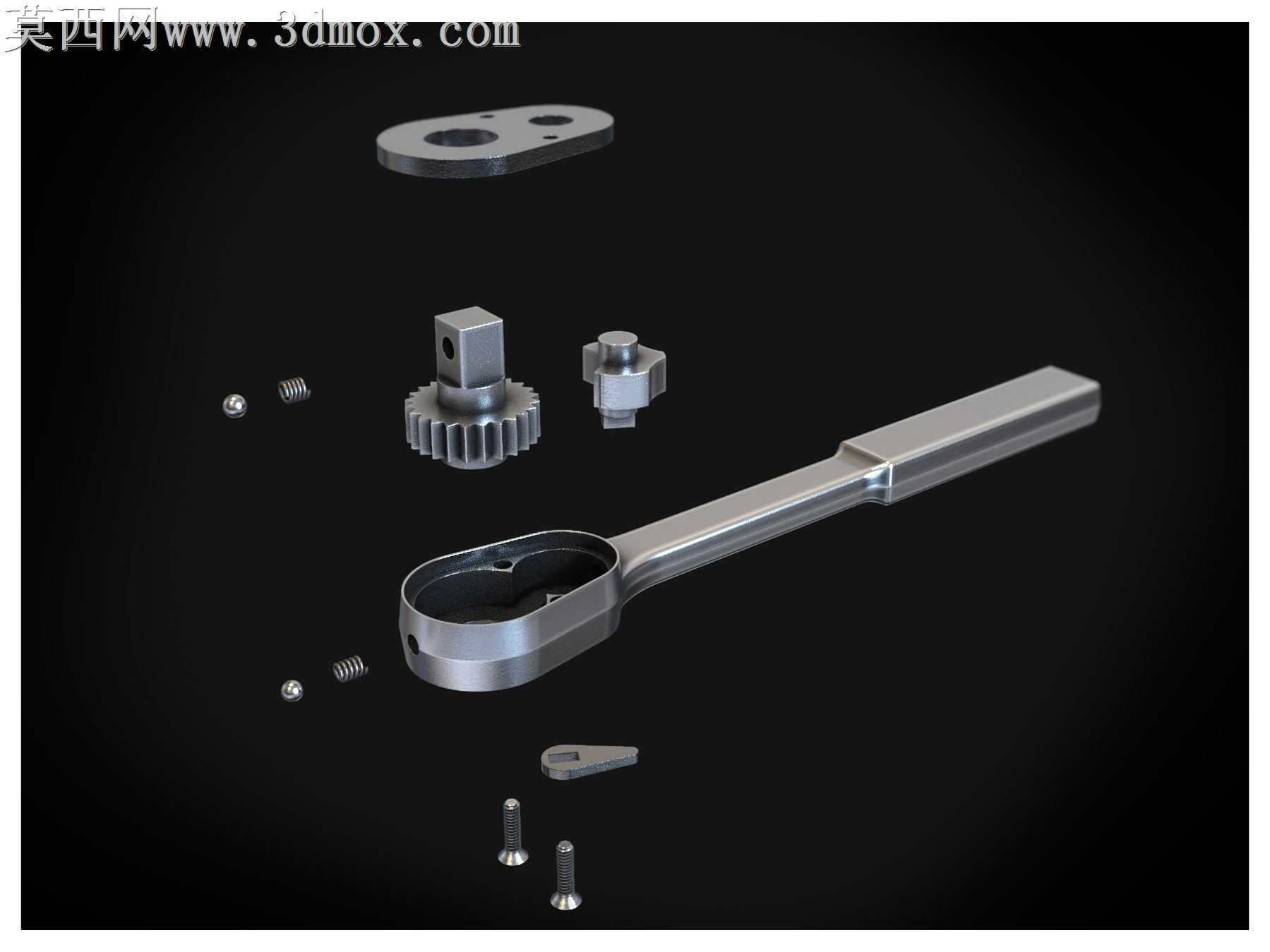

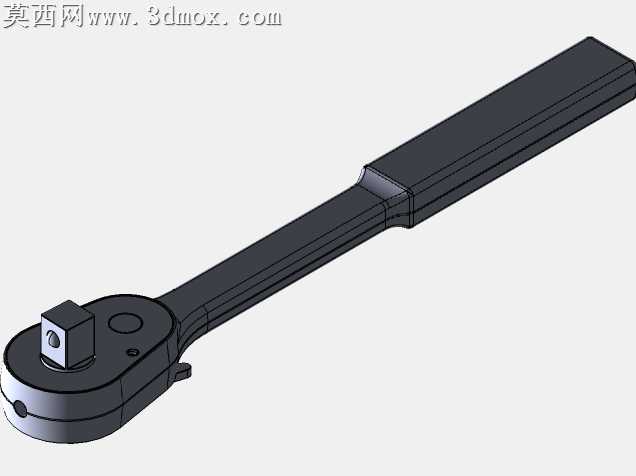

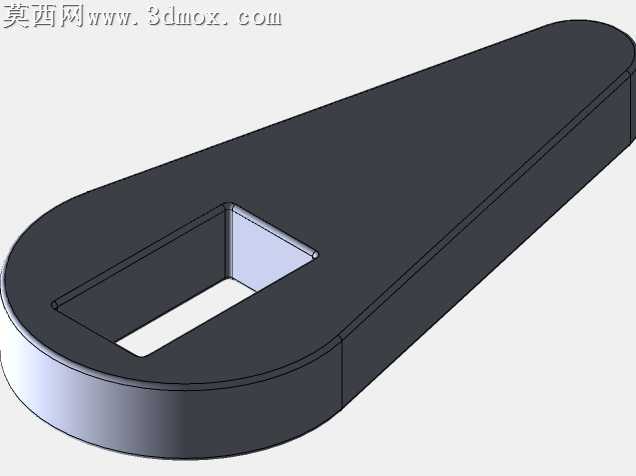

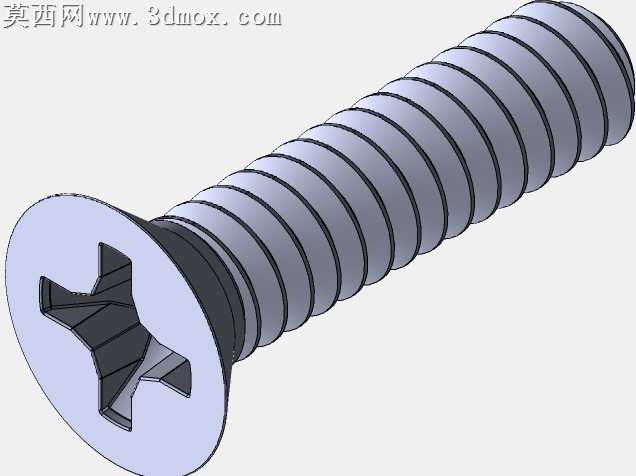

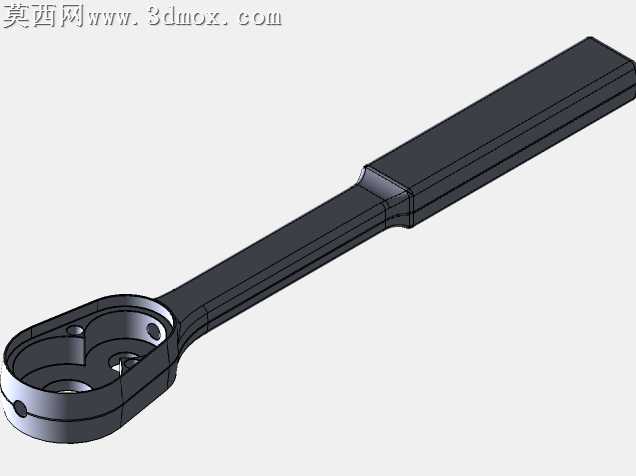

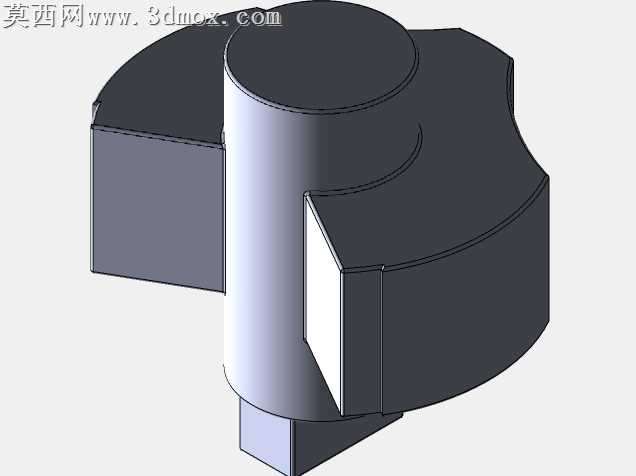

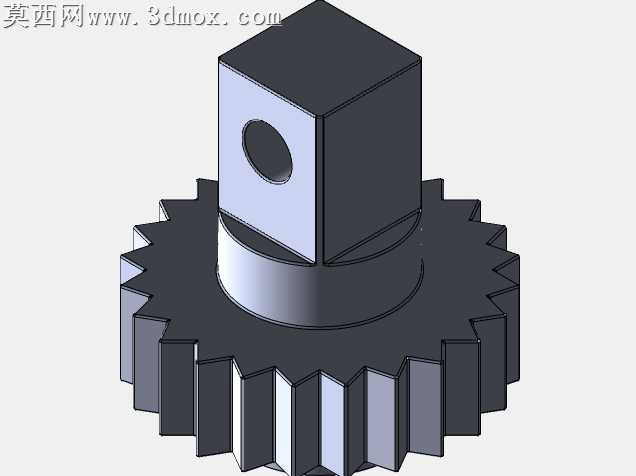

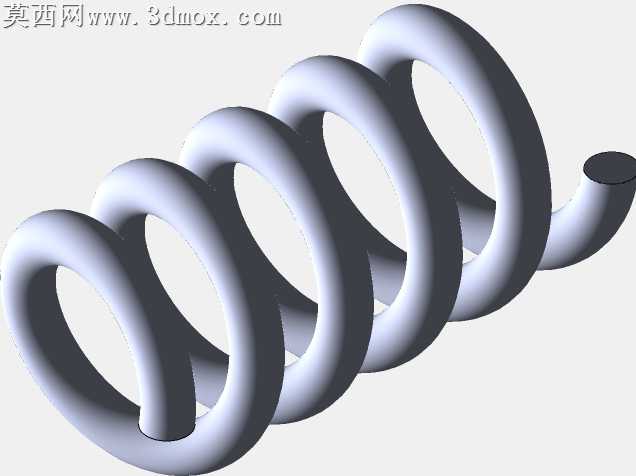

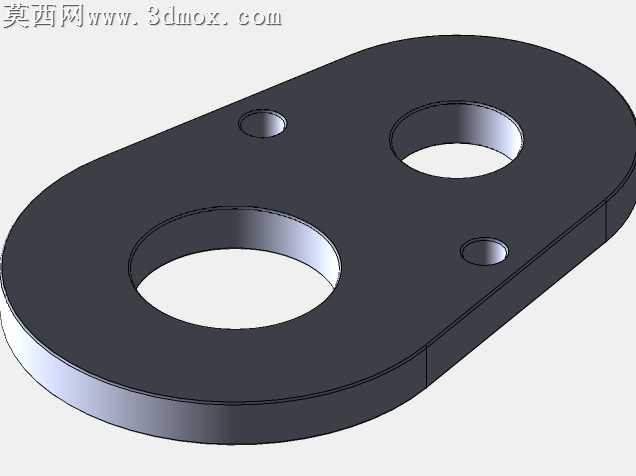

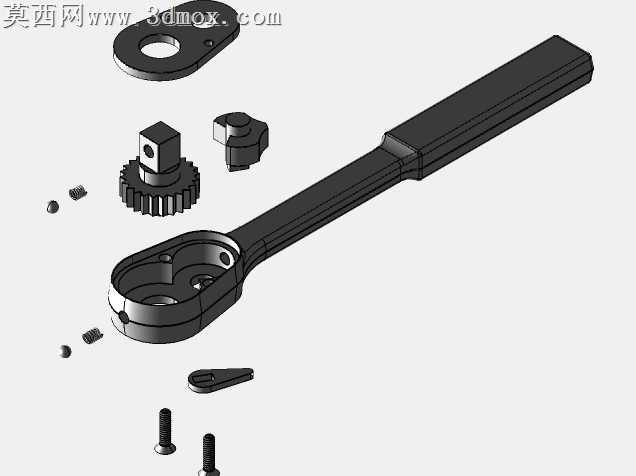

本作品为棘轮扳手的全套零件拆解式三维设计，完整还原了棘轮扳手的全部组成构件，包含扳手主体手柄、棘轮核心传动件、换向拨块、端盖压板、钢珠定位件、弹簧复位件、紧固螺丝等全部零散部件，所有零件均按照实际手动工具的尺寸比例进行等比例建模，完整呈现了棘轮扳手的内部装配逻辑与机械传动原理。建模过程中针对不同零件的功能特性匹配了对应的建模逻辑：对于长条形的扳手手柄，采用拉伸凸台结合圆角过渡命令完成主体轮廓构建，针对手柄握持区域做了符合人体工学的弧面过渡处理，头部的棘轮安装腔采用旋转切除与异形轮廓拉伸切除结合的方式完成腔体加工，保证腔体尺寸与棘轮零件的装配公差匹配；对于核心的棘轮传动齿轮零件，采用渐开线齿廓参数化建模完成齿形构建，保证齿形啮合的精度，中心的驱动方孔按照标准工具驱动尺寸做了精准的尺寸约束，齿根与齿顶位置均做了应力缓释的圆角处理，还原实际零件的工艺特征；对于小型的钢珠、弹簧、紧固螺丝等标准件，采用旋转凸台、螺旋线扫描等命令完成建模，螺丝头部的槽口、弹簧的节距与丝径均符合对应标准件的参数规范。渲染环节采用深色哑光背景突出金属零件的质感，所有金属零件根据功能不同匹配了差异化的材质：扳手主体采用哑光镀铬钢材材质，调整材质的反射粗糙度模拟真实工具表面的磨砂镀铬效果，棘轮齿轮与换向零件采用亮面镍镀层材质，提升核心传动件的视觉辨识度，钢珠采用高反光的轴承钢材质，弹簧与螺丝采用氧化发黑的钢材材质，通过不同材质的区分清晰展现各个零件的功能属性。场景搭建采用爆炸拆解的排布方式，将所有零件按照实际装配的对应位置沿装配轴方向有序散开，既能够完整展示每一个独立零件的外形特征，也能够直观呈现零件之间的装配对应关系，清晰展现棘轮扳手依靠棘爪与棘轮齿啮合实现单向传动、换向块切换啮合方向实现双向扳动的核心工作原理，还原了手动工具内部精巧的机械结构设计，可作为机械制图教学、工具结构认知、五金产品设计参考的三维素材，帮助学习者理解常用手动工具的内部构造与机械传动逻辑。
