经典黑白拼接足球三维结构设计

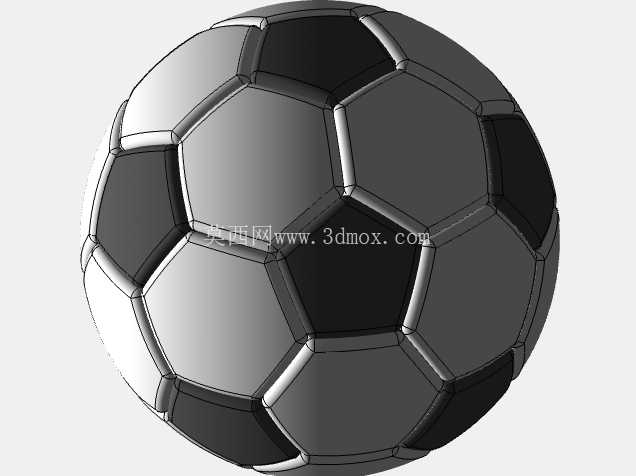

日常做运动器材类结构建模时，足球是很适合练习曲面拼接、正多面体拓扑映射的典型案例，这个模型采用传统足球经典的12块正五边形与20块正六边形拼接构型，完全还原了传统足球的球面分块逻辑。从实际应用场景来看，这类球面结构建模的思路并不局限于足球本身，其曲面分块、接缝过渡的处理逻辑，可以直接复用在球形压力容器分瓣封头、儿童游乐球形设施蒙皮拼接、球形装饰构件模块化生产、充气类球形产品结构设计等多个工程场景中，很多刚接触曲面建模的工程师容易忽略球面分块的拓扑合理性，直接用平面多边形强行弯折贴合球面，最终做出来的模型要么接缝处出现面重叠、要么曲面曲率不连续，放到实际生产中就会出现拼接缝隙过大、蒙皮张拉应力不均的问题。

这个模型在设计时，首先以标准截角二十面体为基础拓扑框架，先确定所有多边形顶点在球面上的投影坐标，保证每一块五边形、六边形的边长公差控制在合理范围内，相邻块体的公共边长度完全一致，避免后续拼接出现错位。实际传统五号足球的标准直径为220mm左右，建模时先以该尺寸为球面基准直径，将所有分块的顶点投影到该基准球面上，再向球面外侧偏移1.5mm的厚度，模拟足球表皮的材料厚度，相邻块体之间预留0.8mm的接缝间隙，对应实际生产中表皮缝合或者热粘合的工艺余量，这个间隙尺寸不能随意设定，过小会导致生产装配时块体干涉，过大则会让成品接缝过宽，影响球面圆度和使用触感。

从功能特性来看，这种经典的五六边形拼接结构，相比早期的整块皮革缝制结构，能让球面在充气后受力更均匀，每一块多边形表皮的受力方向都能顺着球面切线方向传递，不会出现局部应力集中导致的表皮开裂，同时这种分块方式也能让足球在飞行过程中气动稳定性更好，块体之间的接缝形成的微小湍流可以降低足球飞行时的空气阻力，提升飞行轨迹的可控性。建模过程中，每一块多边形表皮都做了边缘的圆角过渡处理，避免尖锐的拼接棱边在实际使用中出现磨损过快的问题，同时圆角过渡也能让表皮拼接处的触感更柔和，符合运动使用的实际需求。

很多工程师在做这类球形分块建模时，容易犯的错误是单独绘制每一块多边形再进行拼接，这样不仅效率低，还容易出现相邻块体公共边不匹配的问题，正确的建模思路应该是先搭建完整的截角二十面体线框，将所有线框投影到基准球面上，再通过分割面的方式一次性生成所有分块曲面，之后再统一做厚度偏移和边缘圆角处理，这样能保证所有相邻块体的公共边完全重合，不会出现错位或者缝隙。另外在做球面曲率匹配时，要保证每一块多边形表皮的曲面曲率和基准球面完全一致，不能出现局部凹陷或者外凸，否则成品足球的圆度不达标，会直接影响滚动和弹跳性能。

从安装边界和生产适配的角度来看，这类分块结构设计时要考虑到材料裁切的工艺性，每一块五边形、六边形展开为平面后，边缘要预留足够的缝合或者粘合余量，模型中预留的0.8mm接缝间隙，对应实际生产中2-3mm的工艺余量（建模时按比例缩放适配模型尺寸），保证裁切后的平面皮料经过弯折贴合球面后，接缝处能够完全对齐。另外模型中所有块体的拼接边都做了等长约束，不管是五边形的五条边还是六边形的六条边，相邻块体的公共边长度完全一致，这样在生产时可以减少裁切片的规格种类，降低模具成本和生产管理难度，这也是经典足球构型沿用这么多年的核心工程原因之一——在保证球面圆度和使用性能的前提下，最大程度简化生产工艺，降低制造成本。

这类球面分块的建模思路，除了用于足球本身，还可以延伸到很多工业球形产品的设计中，比如球形储罐的分瓣设计、球形灯罩的模块化拼接、球形游乐设施的蒙皮设计，甚至是航天领域球形贮箱的分块焊接结构，核心逻辑都是通过平面或者近似平面的多边形块体，拼接成近似完美的球面，在保证结构强度的同时，降低生产加工的难度。做这类建模时，最核心的控制点是球面的圆度公差、相邻块体的拼接精度、块体厚度的均匀性，这三个参数直接决定了最终产品的使用性能，建模时要通过全局约束保证所有块体的外表面都在同一个基准球面上，厚度偏移方向始终沿球面法线方向，避免出现局部厚度不均导致的应力集中问题。
