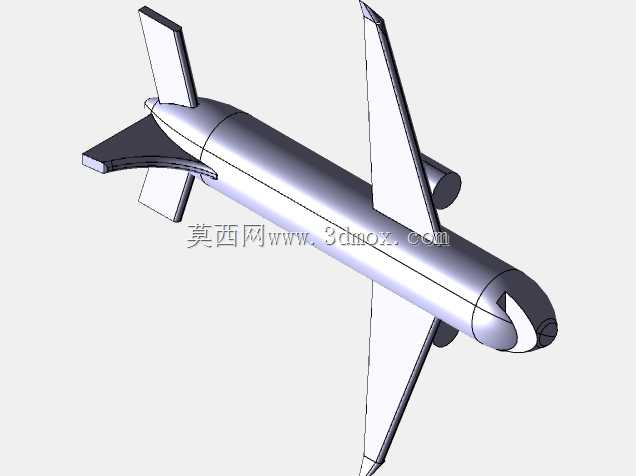

民用喷气式客机简化结构三维数模

该三维数模还原了窄体民用喷气式客机的核心气动外形与主体结构布局，可作为航空类科普教学、概念方案初期推演、结构布局示意的基础参考载体。从实际应用场景来看，这类简化结构数模常被用于航空类专业的课程设计演示，帮助初学者快速理解民航客机的整体构型逻辑，也可作为机场场景仿真、空域调度模拟类项目的基础占位模型，不需要过度精细的内饰与系统细节就能满足大场景的视觉匹配需求。模型在设计时优先还原了客机的核心气动布局特征：机身采用等直径直筒段加头尾收缩的流线型构型，直筒段长度占机身总长度的七成以上，匹配窄体客机单通道客舱的布局边界，机头部位预留了雷达罩的弧形过渡段，机尾收缩段平滑衔接尾翼安装面，避免气流在尾部产生过早分离。机翼采用下单翼布局，安装位置位于机身直筒段下部，后掠角匹配亚音速巡航的气动需求，翼下预留了发动机吊挂的安装接口，数模中简化呈现了发动机短舱的基本外形，可直观体现翼下吊挂动力的布局形式。尾翼部分采用常规民用客机的十字尾布局，垂直尾翼与水平尾翼的相对位置、展长比例都参考现役主流窄体客机的参数比例设置，保证外形辨识度的同时，没有加入多余的操纵面、铰链等细碎结构，降低了模型的复杂度。从安装边界来看，机身直径、机翼展长、机身总长度三者的比例严格遵循真实窄体客机的尺寸比例关系，机翼后缘与机身的衔接位置、水平尾翼在垂尾上的安装高度都符合常规民航客机的布局逻辑，在做场景装配时，可直接按照真实机场的机位尺寸、廊桥对接位置做匹配调整，不需要额外做比例缩放修正。这类简化模型在结构设计初期的方案评审阶段也有实用价值，团队讨论整体布局时，不需要加载包含上百万零件的全细节总装数模，用该简化模型就能快速演示机身、机翼、动力段的相对位置关系，提升方案沟通的效率。模型省略了客舱内饰、起落架舱细节、航电系统等非外形类结构，重点突出外部气动轮廓与大部件的对接关系，既保证了外形的辨识度，也控制了文件体量，适合在配置普通的办公电脑上流畅打开查看，做旋转、剖切等基础操作时不会出现卡顿问题。在做气动初步估算时，也可基于该模型的外表面提取基础的迎风面积、浸润面积参数，作为初期方案的估算参考，不需要从零开始绘制基础外形，能节省前期构型搭建的时间成本。
