180mm规格山地自行车散热刹车碟片结构

山地越野骑行场景下，制动系统的热衰减控制直接决定下坡路段的操控安全性，这款180mm直径的刹车碟片，正是针对中高强度林道、enduro骑行的制动需求设计的核心制动部件。从实际装车使用的边界来看，180mm的碟片直径属于山地车碟刹的中偏大规格，相比常规160mm碟片，在相同夹器活塞推力下能获得更大的制动力臂，同等刹车手柄握力输入下，轮组处的制动力矩可提升约12%，能够满足载重骑行、长下坡连续制动的力矩需求，适配xc到enduro级别的山地车架前叉安装座，兼容主流六钉锁死结构，安装孔位的节圆直径遵循行业通用标准，不需要额外转换座即可直接装在标准六钉花鼓上，安装时碟片与夹器来令片的单边间隙控制在0.2-0.3mm区间即可避免蹭碟问题。

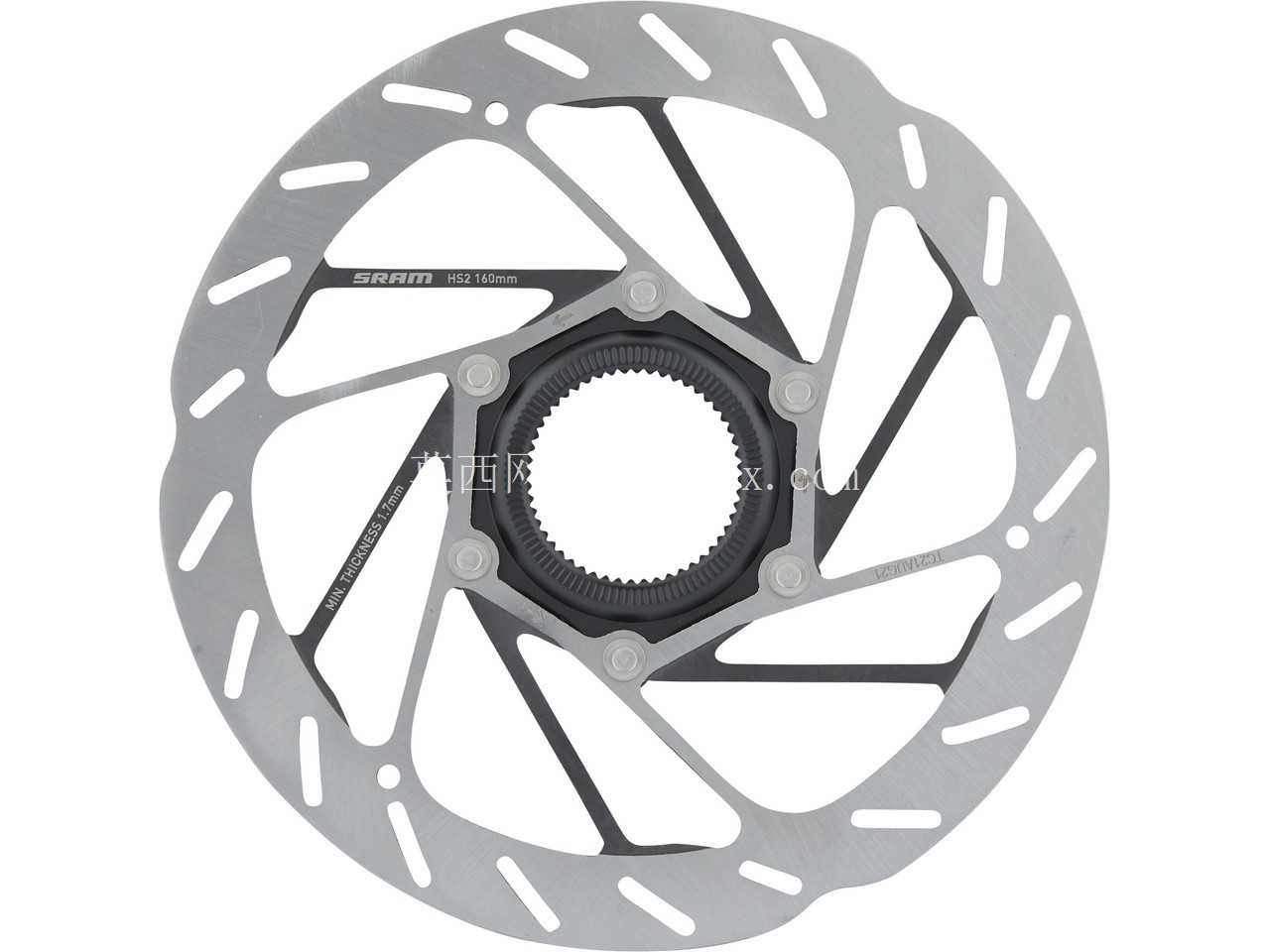

从结构设计思路来看，这款碟片采用了内外环分体式的镂空支撑结构，外环是直接与来令片摩擦的制动工作面，内环通过多组放射状的支撑辐条连接中心安装座，辐条之间的大尺寸镂空槽一方面是为了降低碟片整体的转动惯量，轮组滚动时的簧下重量更轻，加速和转向的操控响应会更跟手，另一方面连续的镂空通道可以在轮组转动时形成贯穿碟片表面的气流，带走连续制动产生的摩擦热量，避免碟片温度过高引起来令片摩擦系数下降的热衰减问题，同时辐条的排布角度经过受力优化，在制动时的切向力作用下，支撑结构的应力分布更均匀，不会出现局部应力集中导致的碟片变形开裂。

碟片的摩擦工作面做了均匀的开槽设计，这些开槽并非单纯的减重设计，实际使用中，制动时来令片摩擦产生的磨屑会顺着沟槽被甩出碟片工作面，避免磨屑夹在来令片与碟片之间造成制动异响、摩擦面拉伤的问题，同时雨天骑行时，碟片表面的水膜也会顺着沟槽快速排走，减少雨天制动的初始空行程，提升湿滑路况下的制动响应速度。碟片中心的安装区域做了加厚处理，锁死螺丝的贴合面平整度控制在0.05mm以内，避免安装时因为贴合面不平导致碟片偏摆，正常锁紧六颗螺丝后，碟片外缘的端面跳动量可以控制在0.1mm以内，不需要额外的碟片校正工序就能保证顺畅转动。

从实际使用的工况适配来说，这款碟片的摩擦面厚度采用山地车通用的2.0mm规格，兼容主流的双活塞、四活塞山地刹车夹器，来令片的磨损行程匹配常规夹器的活塞伸出量，不需要因为碟片厚度差异调整夹器安装位置。支撑辐条的结构设计还预留了微量的形变余量，当碟片受到侧向冲击力时，辐条可以通过微小的弹性形变吸收部分冲击，避免碟片直接碎裂或者产生不可逆的弯折，相比实心碟片，抗冲击性能提升明显，能够应对林道骑行中飞溅的碎石击打、轮组侧向受力等极端工况。散热性能方面，连续十分钟长下坡制动测试中，这款镂空碟片的表面温度比同规格实心碟片低15%-20%，不会因为高温出现碟片退火、摩擦系数骤降的问题，制动手感的一致性更好，长距离下坡时不需要刻意控制刹车频率来避免热衰，骑行的安全冗余更高。

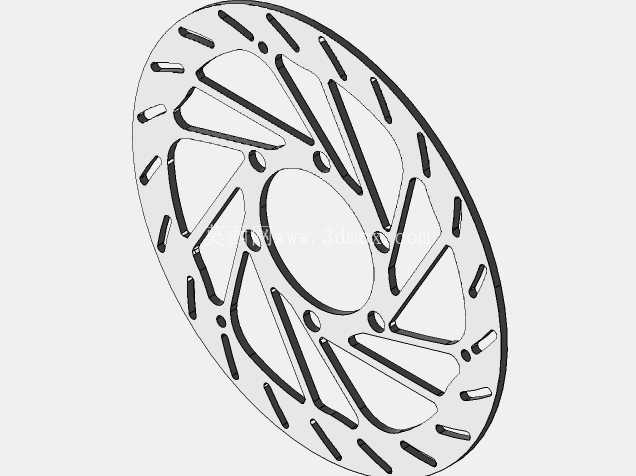

在建模细节的还原上，这款碟片的三维结构完整还原了实际生产的所有特征，包括摩擦面的开槽边缘倒角、安装孔的沉台结构、支撑辐条与内外环连接位置的圆角过渡，所有尺寸都与实际量产零件保持一致，可以直接用于刹车系统的装配干涉检查、轮组组装的适配模拟，也可以作为自行车整车设计时的制动系统标准件调用，不需要额外调整安装尺寸就能匹配通用规格的花鼓和夹器。对于结构设计从业者来说，这个模型的支撑结构排布、应力分散设计思路，也可以为其他环形旋转制动部件的设计提供参考，尤其是镂空结构的尺寸比例、受力路径的规划，都经过实际骑行工况的验证，具备很高的工程参考价值。
