儿童款小轮脚踏代步自行车结构设计

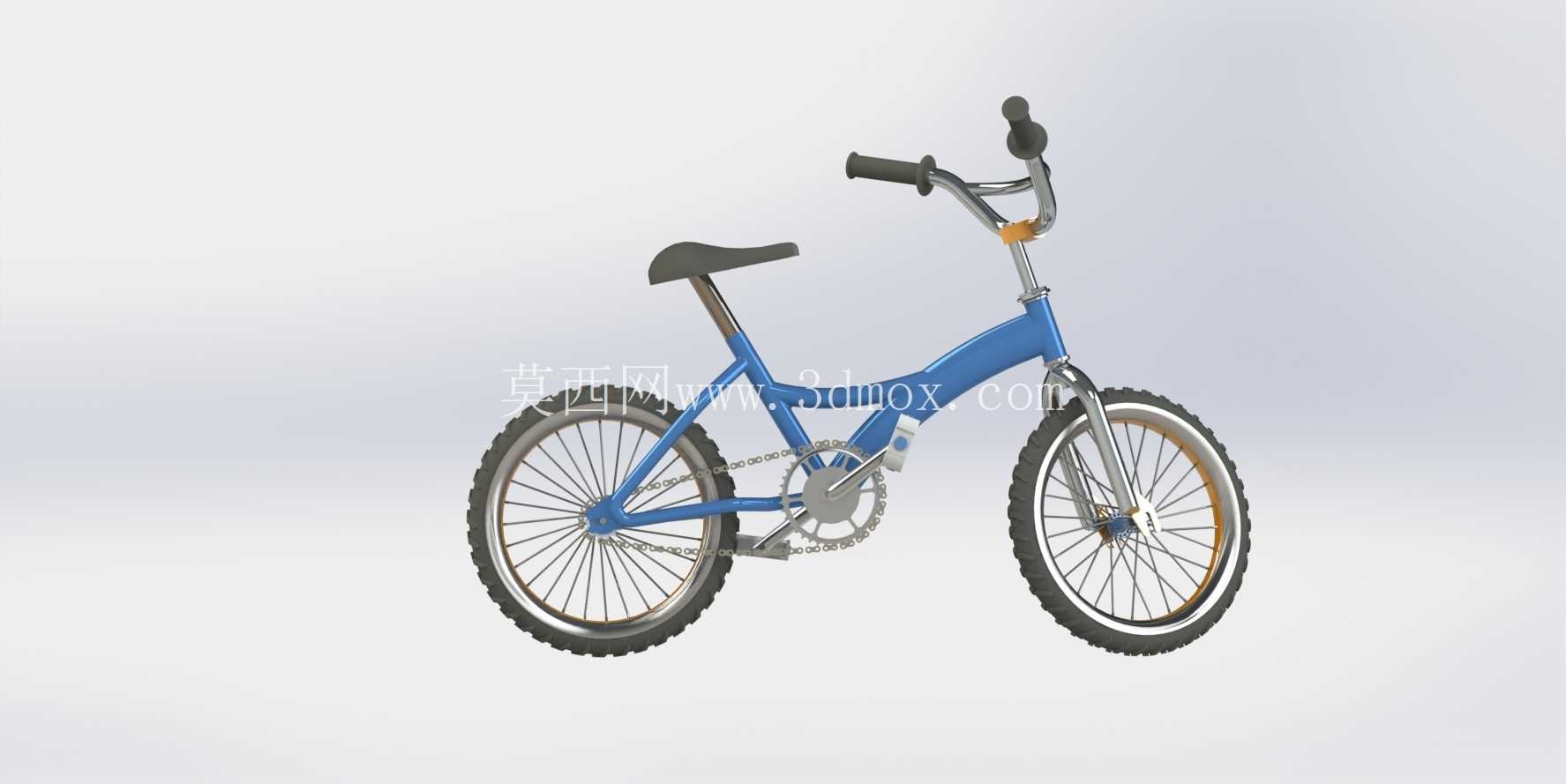

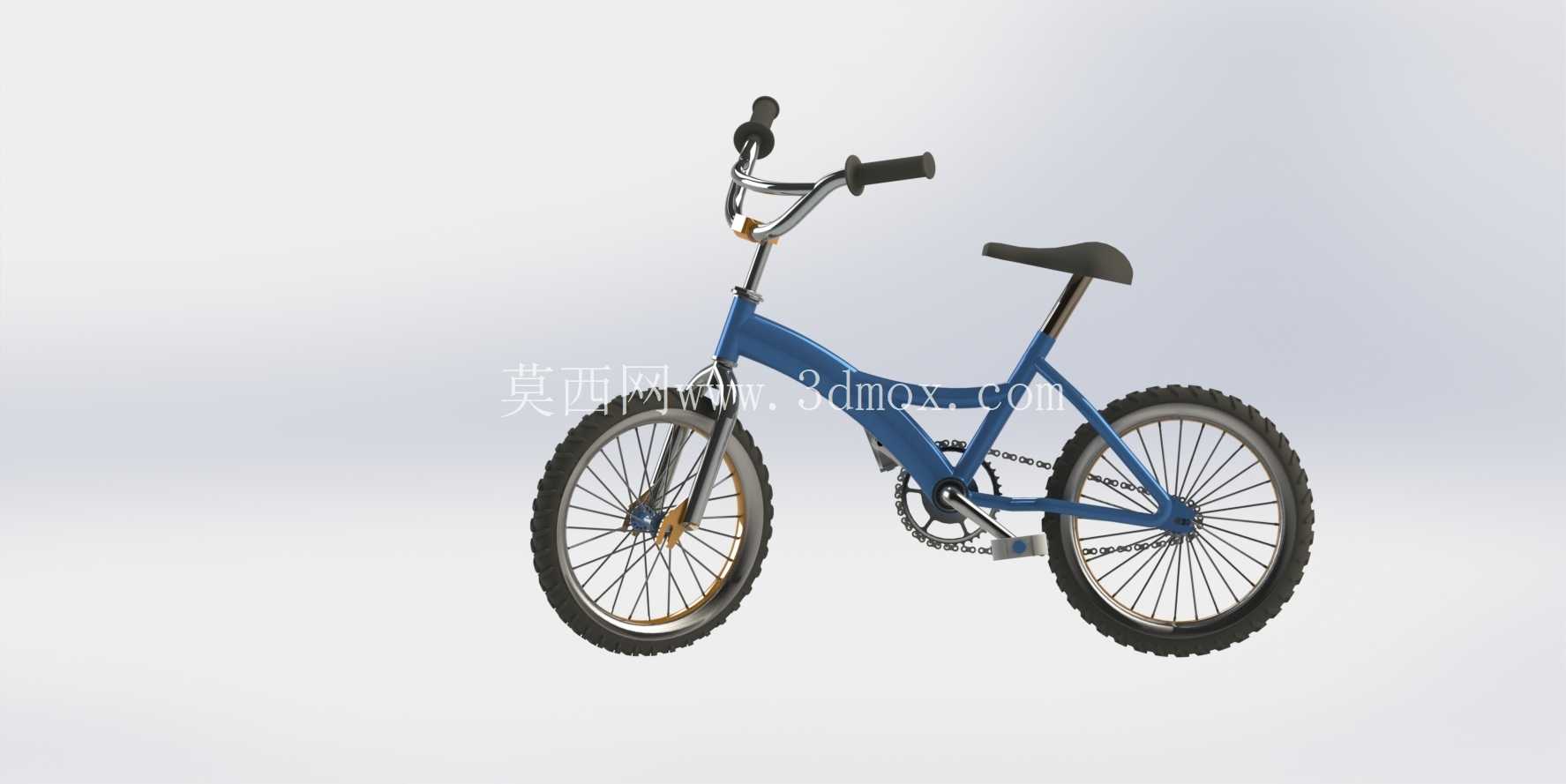

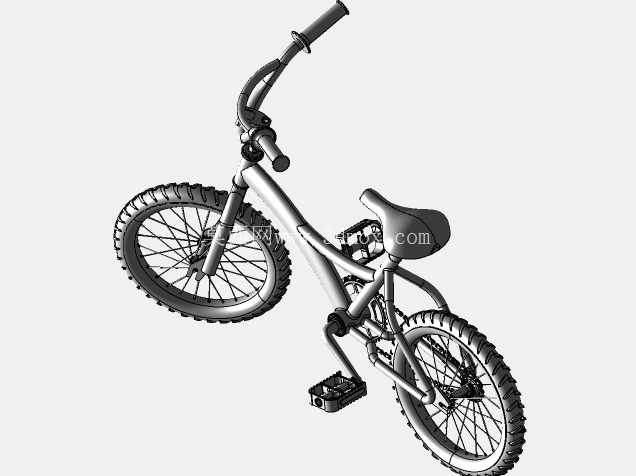

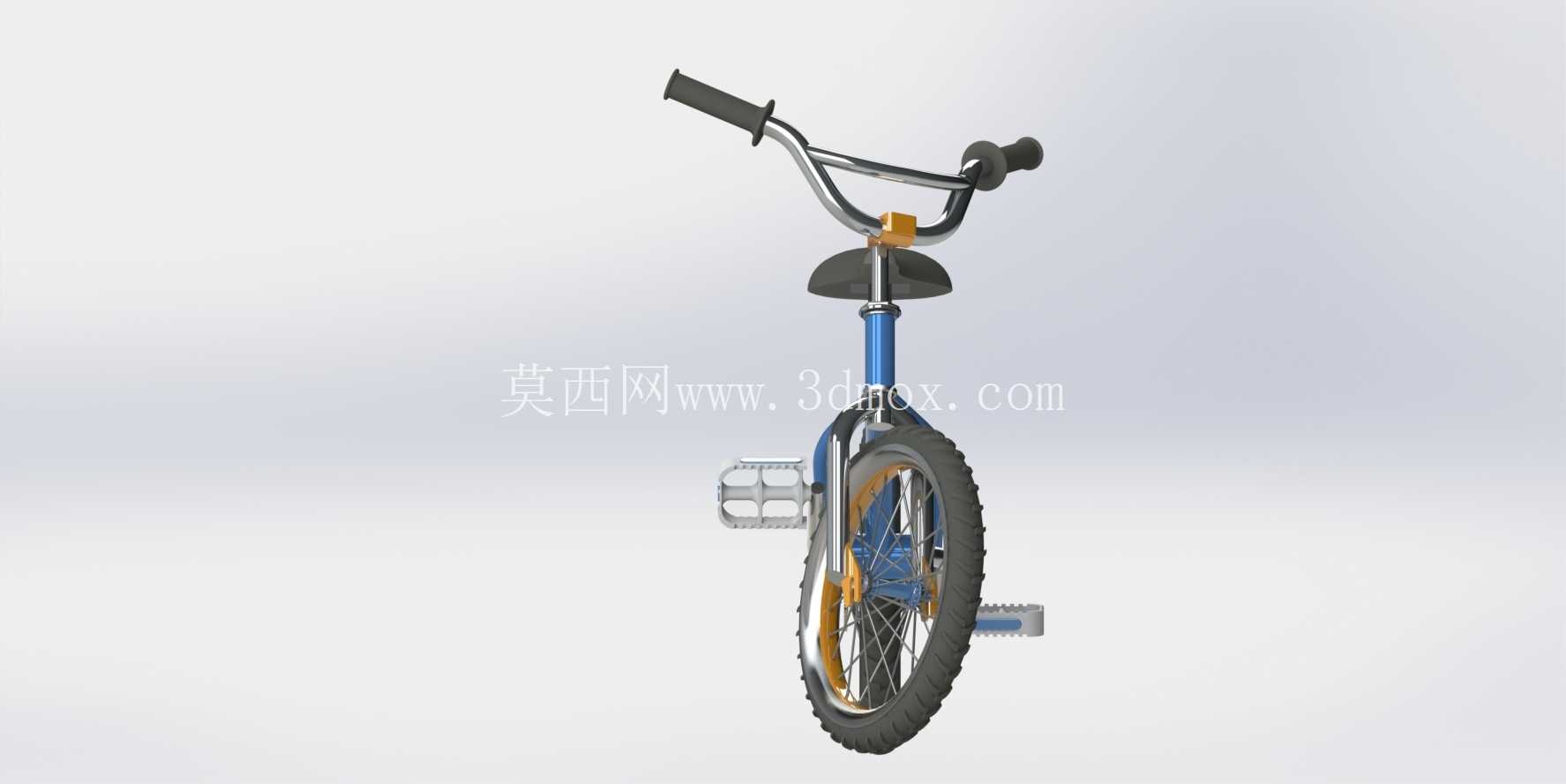

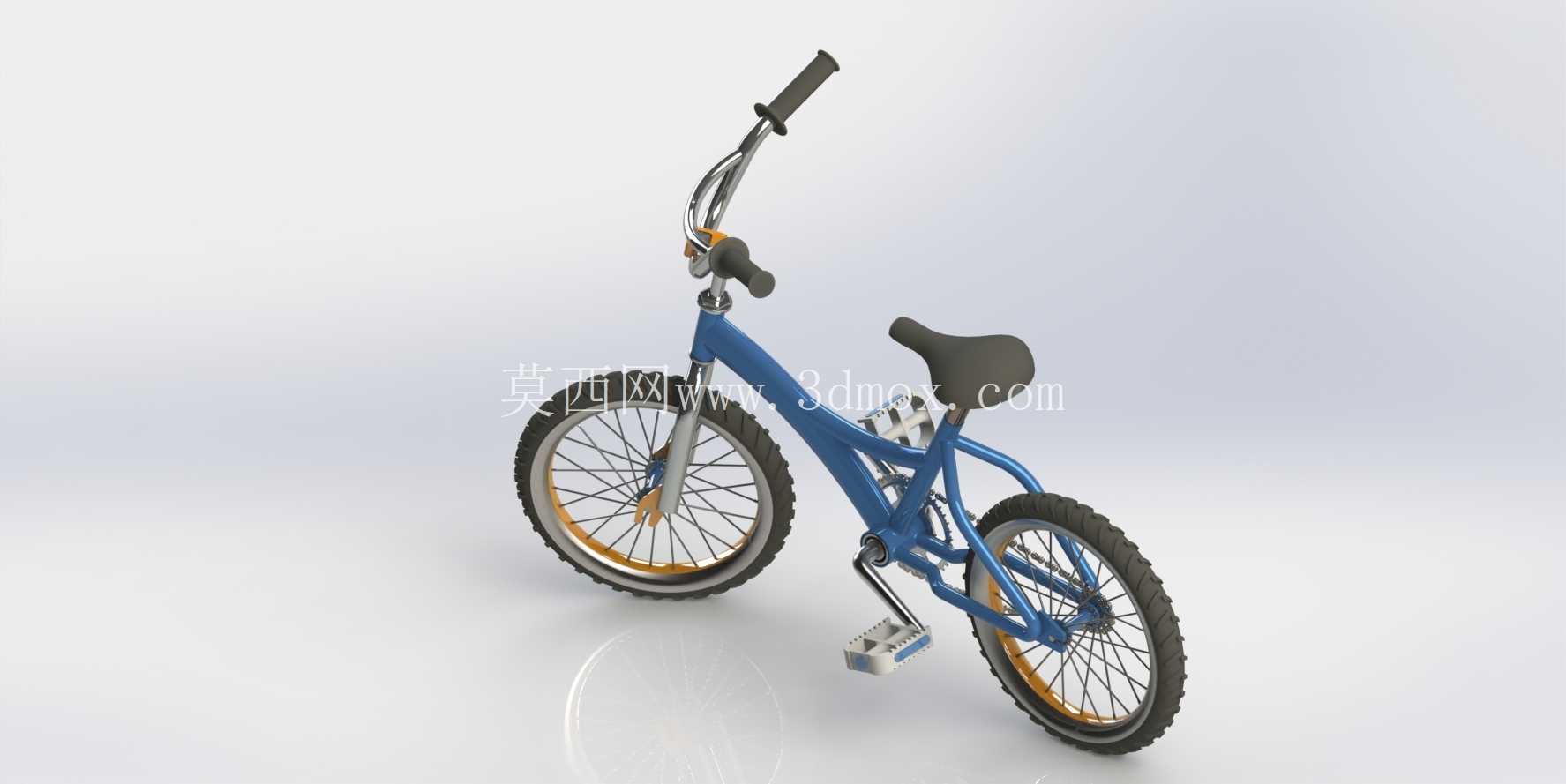

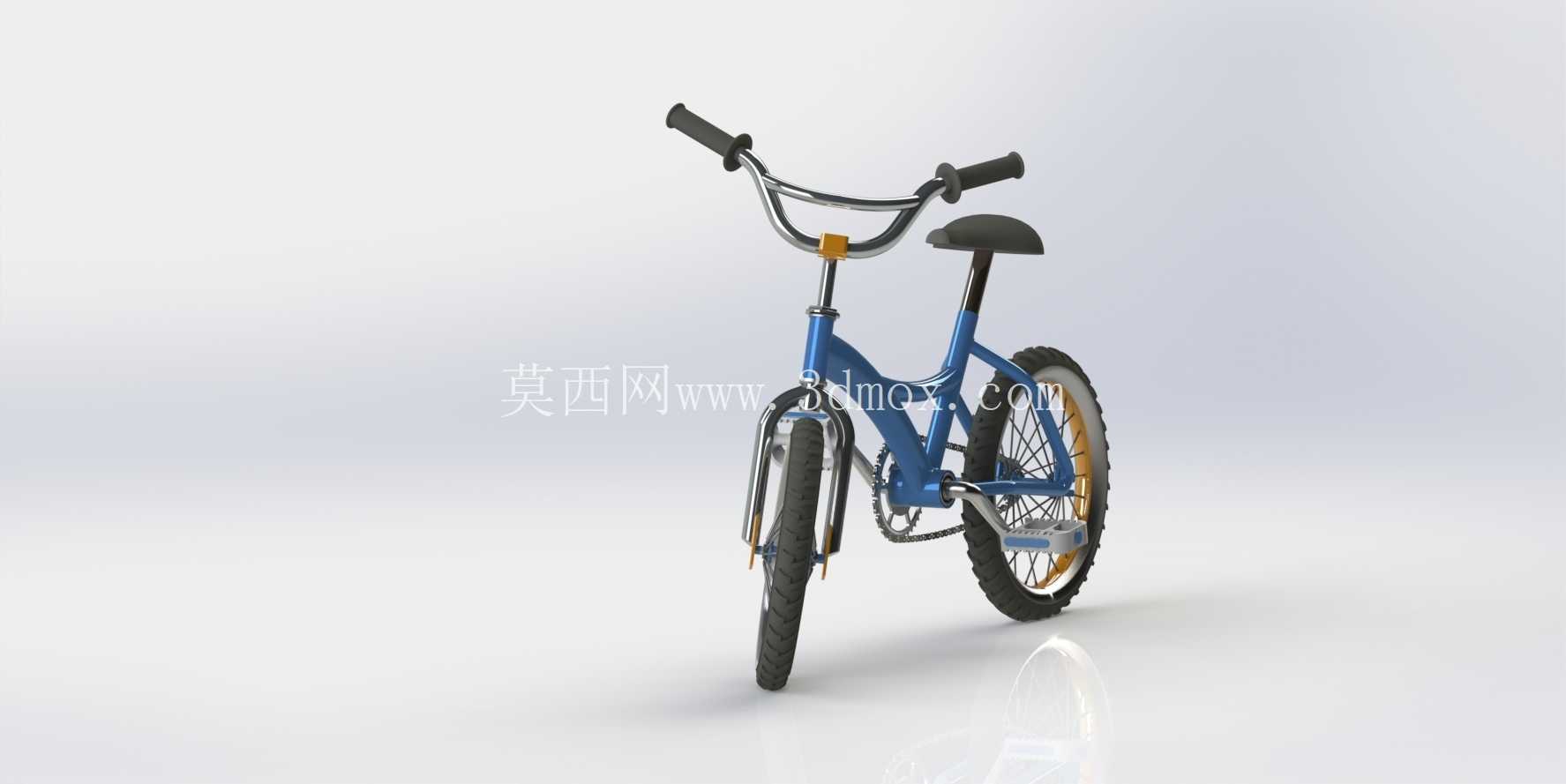

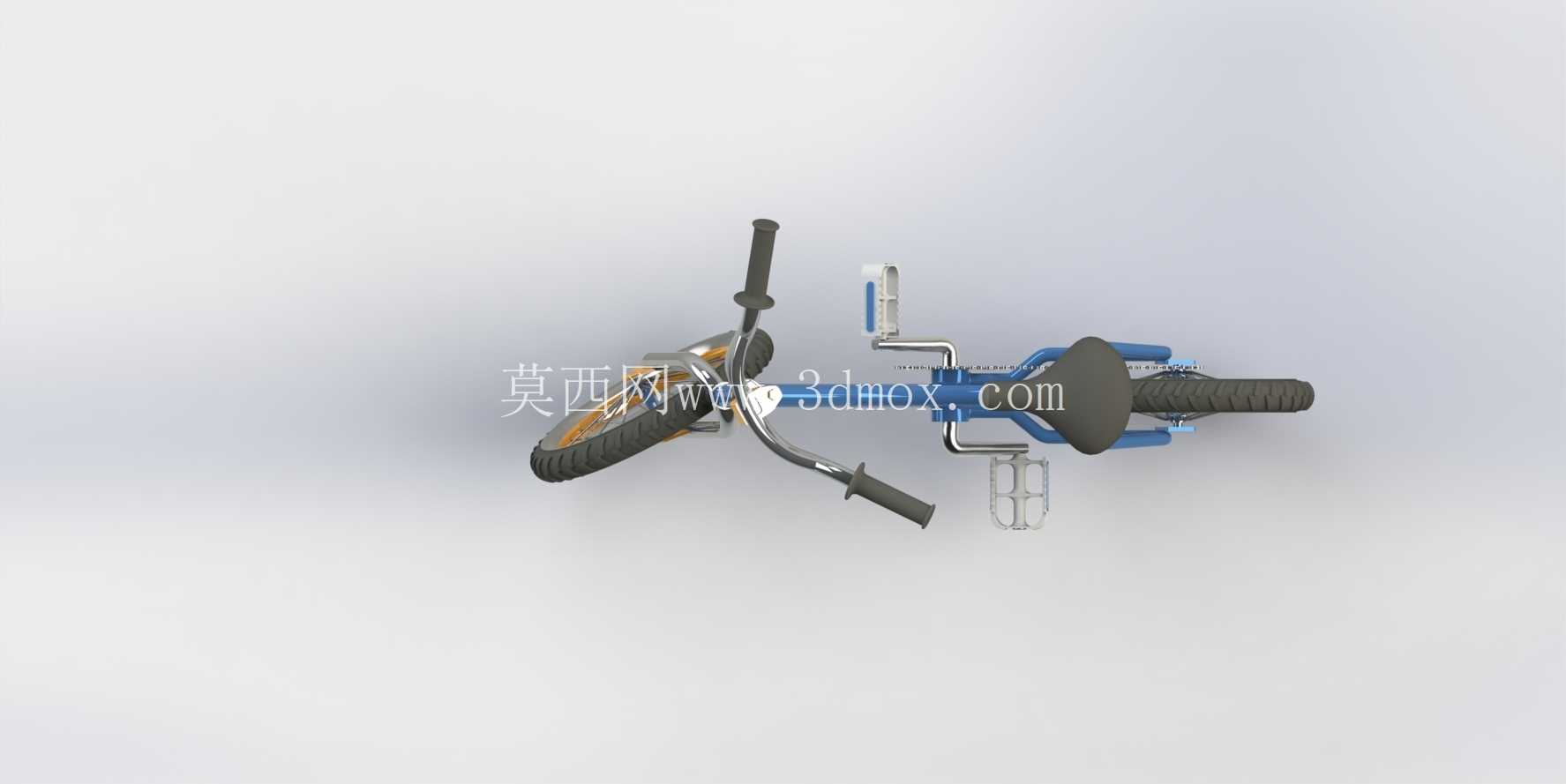

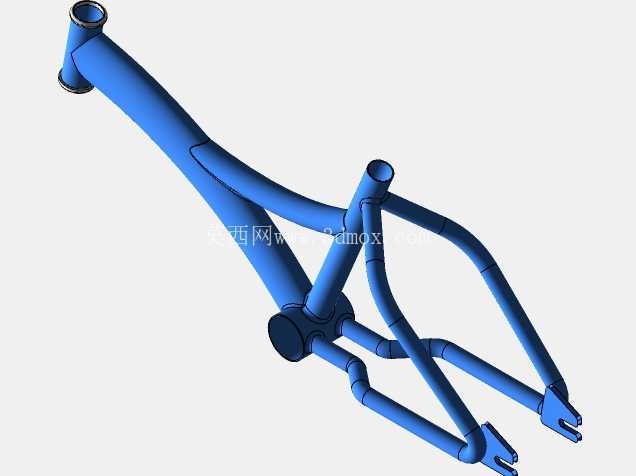

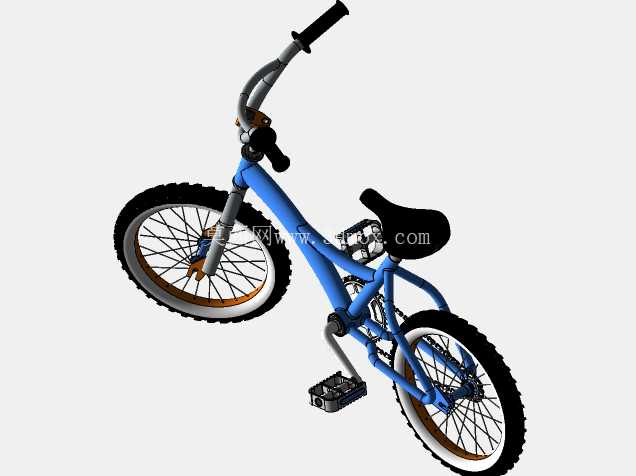

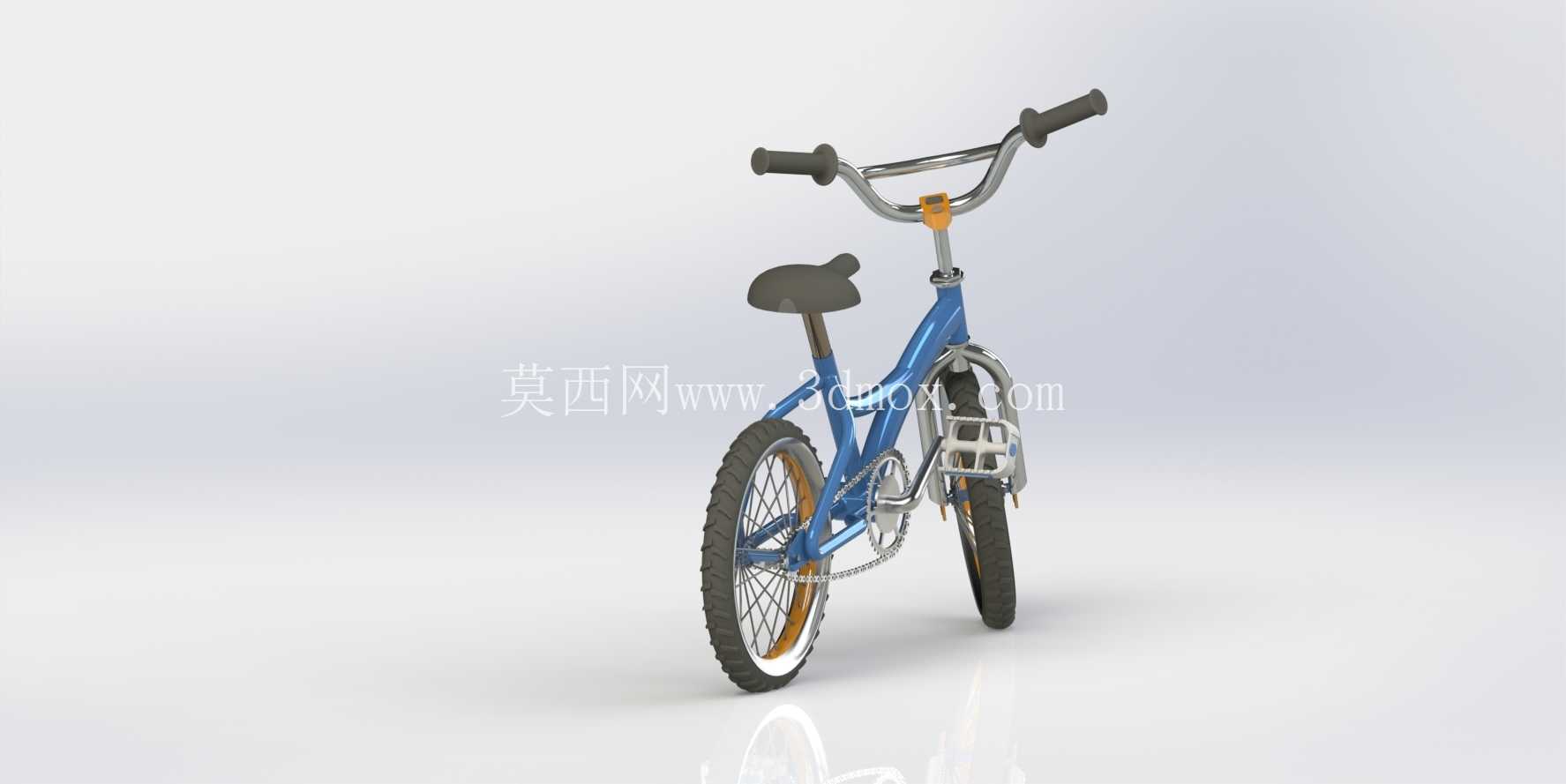

　　这款小轮径脚踏代步车的三维结构设计，核心面向低龄儿童短距离户外骑行、休闲玩乐场景使用，整体结构围绕儿童使用的安全性、操控便捷性展开设计，没有冗余的装饰性结构，所有外露部件均做了圆角过渡处理，避免骑行过程中磕碰造成划伤。从结构布局来看，整车采用经典的菱形硬尾车架构型，车架主体为一体化管材焊接结构，主立管与上管、下管的连接位置做了加厚补强处理，能够承受儿童骑行过程中的颠簸冲击，不会出现车架焊缝开裂的问题。转向系统采用大角度抬升的燕形车把，车把握把位置做了防滑橡胶包覆，握径适配儿童手掌尺寸，转向立管内置限位结构，限制车把最大转向角度不超过60度，避免儿童急转时出现侧翻风险，车把两端的握把端头做了膨大的防脱设计，防止骑行过程中手滑脱离车把。

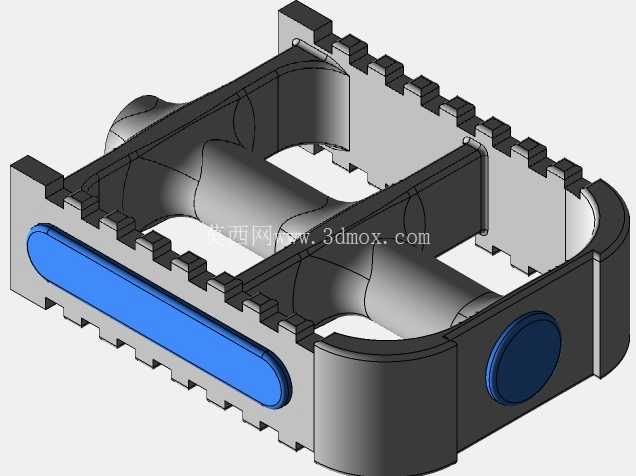

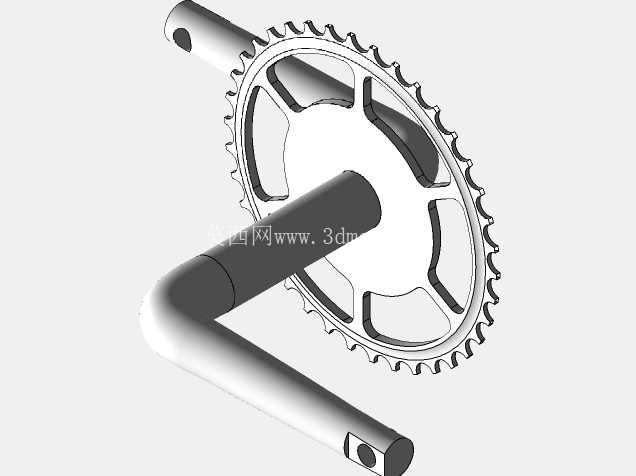

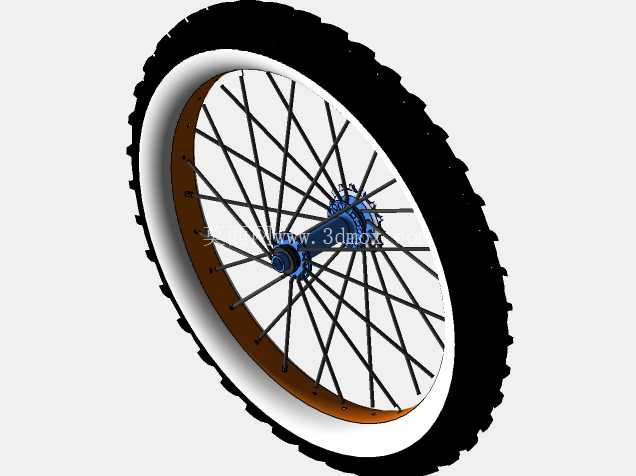

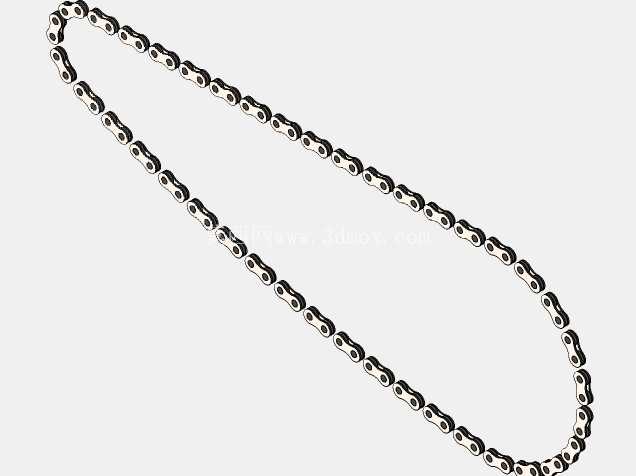

　　行走系统采用小直径充气橡胶轮胎，轮圈为铝合金材质，轮组辐条采用等距交叉排布方式，保证轮组径向跳动公差控制在合理范围内，轮胎表面设计了浅块状防滑花纹，在平整铺装路面、小区塑胶路面都能提供足够的抓地力，同时不会因为花纹过深增加骑行阻力。传动系统采用单速链传动结构，牙盘与飞轮的传动比经过适配调整，匹配儿童腿部的发力区间，不需要过大的踩踏力度就能驱动车辆前进，脚踏板表面做了防滑凸点结构，脚踏转轴内置润滑轴承，踩踏转动顺滑无卡滞，脚踏外侧加装了塑料防护块，避免儿童脚踝磕碰在牙盘位置。

　　鞍座采用宽面软质发泡填充结构，鞍座表面为耐磨防滑的皮革材质，鞍座高度支持小范围调节，能够适配不同身高阶段的儿童使用，鞍座下方的座管夹采用快拆结构，不需要额外工具就能完成高度调整。制动系统采用钳形刹结构，刹车手柄的握距经过调整，适配儿童较小的手型，只需要较小的握力就能实现制动，刹车拉线内置在车架预留的走线槽内，不会出现拉线外露勾挂异物的问题。整车的安装边界尺寸经过紧凑化设计，整车长度控制在1.1米以内，车把最大宽度不超过0.5米，能够轻松进入普通住宅电梯，也可以放置在家用汽车后备箱内携带外出。

　　设计过程中对整车的重心位置做了反复调校，整车重心高度控制在0.4米以内，前后轮的载荷分配接近4:6，在儿童正常骑行姿态下能够保持足够的行驶稳定性，即使儿童小幅晃动身体也不容易出现侧倾。所有转动配合位置都预留了标准的轴承安装位，装配时不需要额外做结构修改，所有紧固件都采用标准公制规格，后期维护更换配件十分方便。车架的管材壁厚经过受力仿真验证，在承受50kg垂直载荷的情况下，车架最大变形量不超过1mm，完全满足儿童使用的强度要求，同时不会因为壁厚过大增加整车重量，整车整体重量控制在8kg以内，儿童可以轻松推动挪车。车把上预留了安装铃铛、小型车灯的安装孔位，用户可以根据使用需求自行加装配件，不需要在车架上额外打孔破坏结构。脚踏的转动行程与曲柄长度做了匹配优化，儿童骑行时腿部的屈伸角度处于舒适区间，长时间骑行也不容易出现腿部疲劳的问题。轮组的快拆结构支持徒手拆卸车轮，爆胎时不需要额外工具就能完成车轮拆卸补胎，维护便捷性较高。整车所有外露的金属部件表面都做了喷塑处理，能够抵御日常使用中的雨水、汗液腐蚀，不会轻易出现掉漆生锈的问题，延长整车的使用寿命。
