车载EVO4数据可视化显示仪表结构

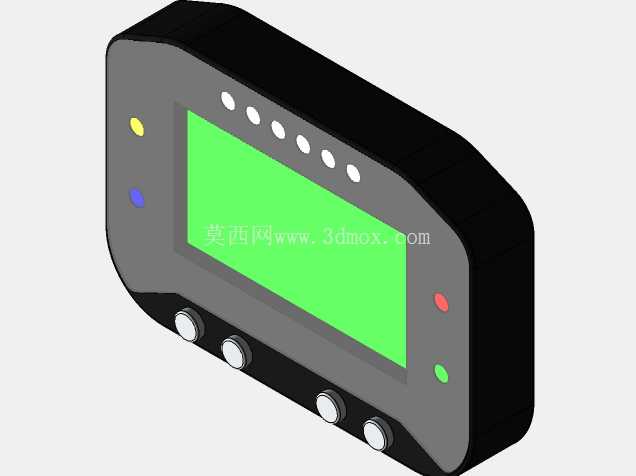

　　这款显示仪表的核心定位是为EVO4相关运行数据提供可视化呈现载体，在实际工程应用中，这类仪表多搭载于改装车辆、小型竞技装备的操控端，作为驾驶或操控人员实时掌握设备运行参数的直接交互端口，需要在紧凑的安装空间内完成数据展示、状态提示、快捷操作三类核心功能，因此结构设计阶段始终围绕车载/装备端的实际使用需求展开。从外形结构来看，整体采用带圆角的矩形壳体设计，壳体边缘做了大弧度过渡处理，既可以避免安装及使用过程中尖锐棱角带来的磕碰损伤，也能适配多数嵌入式安装位的开孔轮廓，降低安装时的适配改造成本；壳体主体分为前后两个装配部分，前壳为操作显示面，后壳为电路容纳腔体，二者通过侧边的卡扣结构配合底部的紧固点位完成装配，接缝处预留了密封胶条的安装槽位，可满足日常使用场景下的防尘防泼溅要求，适配户外移动装备的使用环境。

　　显示区域占据了前壳近六成的面积，采用内嵌式安装结构，屏幕周边做了一圈下沉式台阶，既可以对屏幕面板形成物理防护，避免外力直接冲击屏幕表面，也能在屏幕与前壳的装配间隙处形成遮挡，提升整体外观的整洁度；屏幕上方均匀排布了六颗状态指示灯位，每颗灯位都做了内凹的导光槽设计，可将指示灯的光线集中向正前方投射，避免强光环境下灯光散射导致的状态识别困难，不同灯位可对应电源状态、信号强度、数据异常、功能激活等不同提示需求，无需点亮屏幕即可快速掌握设备核心状态。

　　屏幕左侧设置了两颗竖向排列的功能指示灯，分别对应不同类别的数据提示，右侧则设置了两颗竖向排列的操作反馈灯，按键区域集中布置在前壳下方的横向区域，一共四颗圆形物理按键，按键帽突出壳体表面约3mm，按键周边预留了足够的手指操作空间，即使佩戴薄款操作手套也能准确按压，每颗按键下方都对应设置了独立的轻触开关安装柱，按键与壳体之间预留了0.2mm的活动间隙，既保证按键按压的顺畅度，也能避免间隙过大导致的灰尘进入壳体内部。

　　在安装边界设计上，壳体背部预留了标准的嵌入式安装卡扣位，可适配厚度2-4mm的安装面板，安装开孔尺寸匹配壳体的外轮廓尺寸，安装时仅需将仪表从面板正面推入，即可通过背部的卡扣完成快速固定，无需额外设计复杂的安装支架；壳体侧面预留了数据接口的避让位，可根据实际接线需求选择不同方向的出线方式，适配不同装备内部的布线走向，避免接线时出现线缆过度弯折的问题。设计过程中充分考虑了车载场景下的振动耐受需求，壳体内部的电路板安装位都设置了减震胶垫的安装槽，所有按键、指示灯、屏幕的固定点位都做了加强筋处理，避免长期振动环境下出现部件松动移位的问题；壳体的材质选用耐候性ABS工程塑料，表面做了哑光磨砂处理，既可以减少户外强光下的反光干扰，也能提升日常使用中的耐刮擦性能，长期使用不易留下明显的划痕。需要明确的是，这款仪表的结构设计仅针对数据可视化展示功能，未集成高精度定位模块的相关结构，因此不可将其作为精确定位设备使用，仅作为运行参数的显示终端，在实际选型应用中，需要搭配对应的EVO4数据采集单元共同使用，才能完成数据的接收、解析与展示，其紧凑的结构尺寸可以适配多数空间有限的安装位置，无需对原有装备的操控面板做大规模改造即可完成加装。
