工业多通道数据采集记录终端结构

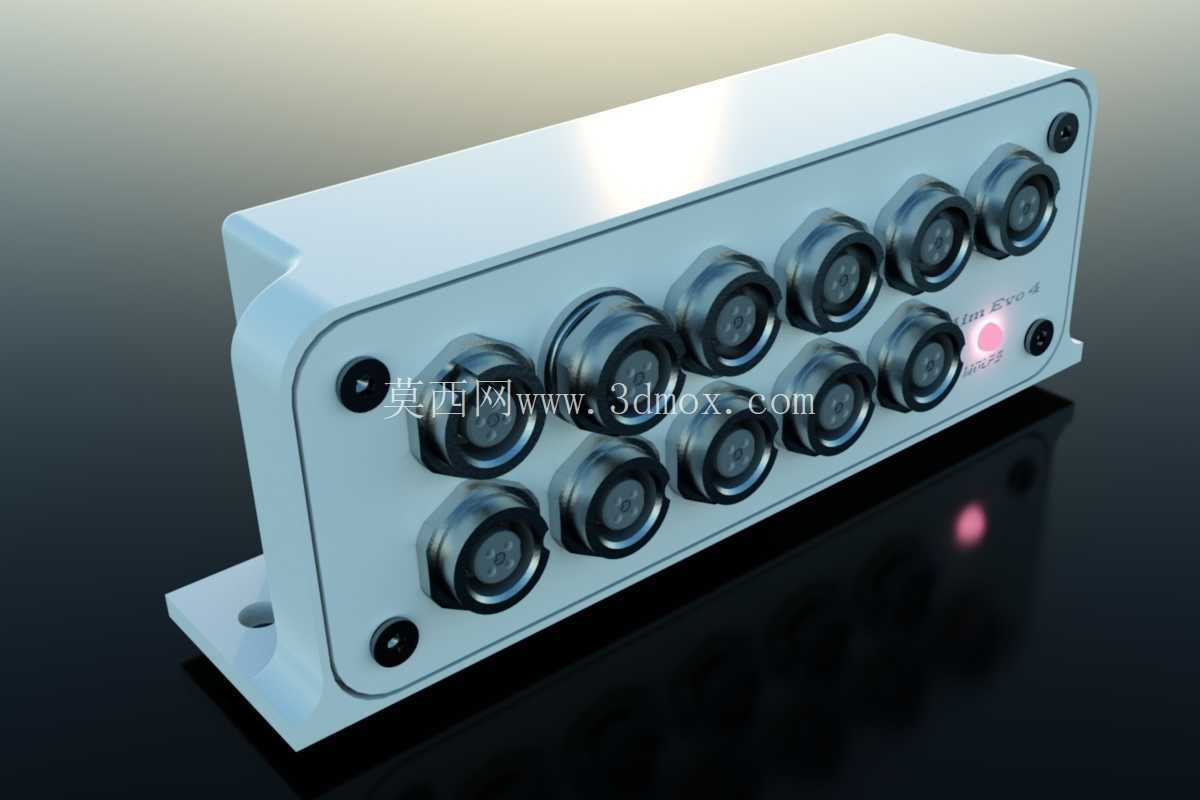

　　这款多通道数据采集记录终端，是面向工业现场多源信号同步采集场景设计的硬件载体，在离散制造产线状态监测、实验室多测点试验数据采集、重型装备运行参数记录这类场景中，这类设备承担着前端信号汇总、本地数据暂存的核心作用，区别于消费级采集设备，它的结构设计完全围绕工业现场的安装可靠性、接线便利性做了针对性优化。从结构布局来看，壳体采用一体化铣削成型的铝合金基座搭配侧封板的组合，主体安装面预留了两个带沉台的固定孔位，适配M6规格的安装螺栓，安装孔中心距与常规工业导轨安装、壁挂安装的孔位标准匹配，安装时不需要额外做转接支架，设备整体外轮廓的边角都做了R3的圆角过渡，既避免安装过程中锐边划伤操作人员，也能减少壳体应力集中点，在设备受到外部振动时，边角位置不会因为应力累积出现开裂变形。

　　正面的接口区域做了下沉式台阶设计，12个圆形航空连接器分三排整齐排布在台阶平面上，每排四个接口的中心距保持一致，接口周围预留了足够的手部操作空间，操作人员插拔连接器时不会出现相邻接口干涉的情况，每个接口旁都预留了激光标识的点位，后期使用时可以直接在点位上刻印通道编号，不需要额外粘贴标识牌，避免工业现场油污、粉尘侵蚀导致标识脱落。接口选用的是螺纹锁紧式航空连接器，适配多芯屏蔽线缆，锁紧后可以达到IP67的防护等级，能够阻挡现场切削液飞溅、粉尘侵入，在设备侧面预留了状态指示灯的安装位，指示灯采用内嵌式安装，表面与壳体外平面齐平，既不会因为外部磕碰损坏灯珠，也能让操作人员在设备正面120度视角范围内清晰观察到设备运行状态。壳体内部做了分层式安装槽设计，底层预留了主控电路板、存储模块的安装定位柱，定位柱高度经过精确计算，保证电路板安装后与壳体底部留有3mm的间隙，既可以避免电路板与金属壳体直接接触造成短路，也能形成空气对流通道，帮助设备运行时产生的热量通过壳体壁面散出；上层预留了接线端子排的安装位，外部线缆通过航空连接器接入后，可以直接顺着内部走线槽连接到端子排，走线槽边缘做了翻边钝化处理，不会划伤线缆绝缘层。

　　设备两端的安装支脚与主体壳体为一体化结构，支脚厚度达到5mm，在设备满接线缆、总重量达到上限时，支脚也不会因为长期承重出现变形，支脚的固定孔做了长圆孔设计，安装时可以在水平方向做±2mm的位置微调，抵消安装面的孔位加工误差，降低现场安装的对位难度。从实际使用的角度来看，这种结构设计完全贴合工业现场的使用需求，区别于商用采集设备的塑料壳体结构，全金属壳体不仅可以提供更好的抗冲击、抗振动性能，还能起到电磁屏蔽的作用，在周边有变频器、伺服电机这类强电磁干扰源的车间环境中，也能保证内部采集电路的信号稳定性，不会因为电磁干扰出现数据丢包、记录错误的问题。

　　接口的排布方式也充分考虑了后期维护的便利性，单个通道的连接器出现损坏时，可以直接从正面拆下更换，不需要拆开整个设备壳体，大幅缩短现场维护的停机时间，壳体表面做了硬质阳极氧化处理，表面硬度达到HV300以上，在日常使用中不容易被尖锐物体刮出划痕，也能抵御常见弱酸碱物质的腐蚀，适合在机加工车间、户外测试场这类相对恶劣的环境中长期使用。设备的整体厚度控制在合理范围内，安装在电控柜内部时不会占用过多的柜内空间，正面的操作区域完全朝向操作人员，接线、查看状态都不需要侧身操作，接线完成后线缆可以顺着接口方向自然下垂，不会出现过度弯折导致的线缆芯线断裂问题。
