自行车三角车架焊接结构三维设计

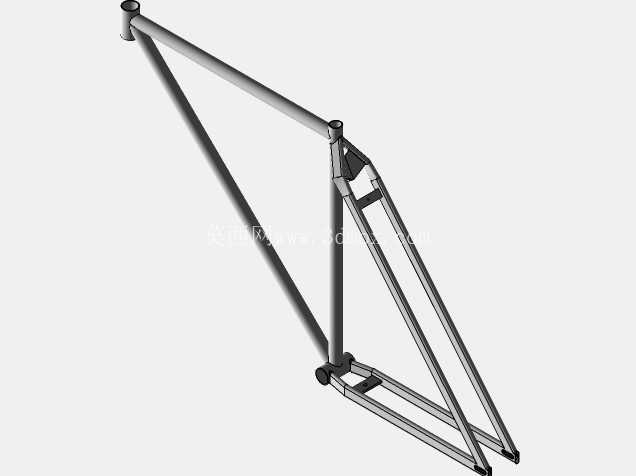

日常通勤、运动骑行场景下的自行车，车架是承担全部载荷的核心承载基体，这款三角构型的自行车车架，采用经典的菱形管材拼接布局，从结构力学层面适配骑行过程中多方向的载荷输入。设计过程中优先考虑骑行时的受力传递路径：头管位置承接前叉与车把的转向载荷，骑行过程中转向、路面颠簸带来的纵向、侧向冲击力会顺着上管、下管两条主受力管向后传递到中管与后叉衔接位置，中管位置承接座垫传递的骑乘者垂直载荷，后下叉、后上叉组成的后三角结构承接后轮的地面反作用力，同时为后轮安装、变速系统挂载预留足够的安装空间。

管材选型上采用等径圆管作为基础构件，不同位置的管材衔接处做了相贯线切割处理，保证焊接时管件贴合紧密，减少焊接应力集中的风险。头管位置做了加厚衬套设计，适配碗组的压装公差，保证前叉转向时的转动精度，避免长期使用后头管出现形变导致转向卡顿。中管下端的五通位置做了加强筋补强设计，五通是牙盘、中轴的安装基准，骑行过程中踩踏的扭矩全部作用在这个位置，补强结构可以避免大力踩踏时五通位置出现形变，保证传动效率。后叉的开档尺寸严格适配常规公路车、山地车的后轮花鼓安装宽度，后叉末端的勾爪结构做了卡槽设计，方便后轮安装时快速定位，同时预留了碟刹安装座的安装平面，适配不同制动系统的改装需求。

设计过程中对车架的几何角度做了工程化校核：头管角度保证骑行时的转向灵活性，不会出现过于灵敏导致的晃把问题，也不会因为角度过钝导致转向沉重；立管角度适配常规身高骑乘者的踩踏发力角度，减少骑行时的膝关节受力；后下叉长度兼顾了骑行时的刚性与滤震性能，较短的后下叉可以提升踩踏响应速度，过长则会导致发力拖沓。所有管件的衔接位置都做了圆弧过渡处理，避免应力集中导致的车架断裂风险，焊接位置的预留焊道间隙符合常规氩弧焊的工艺要求，不需要后续做过多的打磨处理就能满足外观与强度要求。

安装边界层面，车架的前叉安装位适配标准制式的有牙、无牙前叉，座管内径适配常规规格的圆形座管，五通位置适配通用规格的中轴组件，不需要额外做非标改装就能搭配市售的标准自行车配件完成整车组装。车架的整体宽度控制在合理范围内，不会出现骑行时脚后跟碰擦车架的问题，管线走位的预留位置沿着管材内侧布置，既可以减少管线外露的磨损，也能让整车外观更加简洁。这款车架的结构设计没有采用复杂的异型管材，全部采用常规圆管拼接，生产加工门槛低，适合小批量定制生产或者DIY改装场景使用，结构强度可以满足日常通勤、轻度越野的骑行载荷要求，长期使用过程中只要焊接位置没有出现脱焊、裂纹，就能稳定承担骑乘者与路面传递的各类载荷。
