山地自行车车架结构三维设计方案

　　日常做代步车、运动山地车的结构开发时，车架作为整车的核心承载基体，所有行走、传动、操控部件的安装定位都要依托车架的基准面完成，这个车架的结构设计完全围绕山地骑行的载荷工况展开，没有冗余的装饰性结构。先从安装边界说起，头管位置预留了标准碗组压装孔径，适配常规28.6mm前叉上管，安装时不需要额外扩孔或者加衬套，上管、下管与头管的焊接衔接处做了平滑过渡，既减少应力集中点，也给后续头管补强片的焊接预留了操作空间，不会出现焊枪无法伸入的死角。

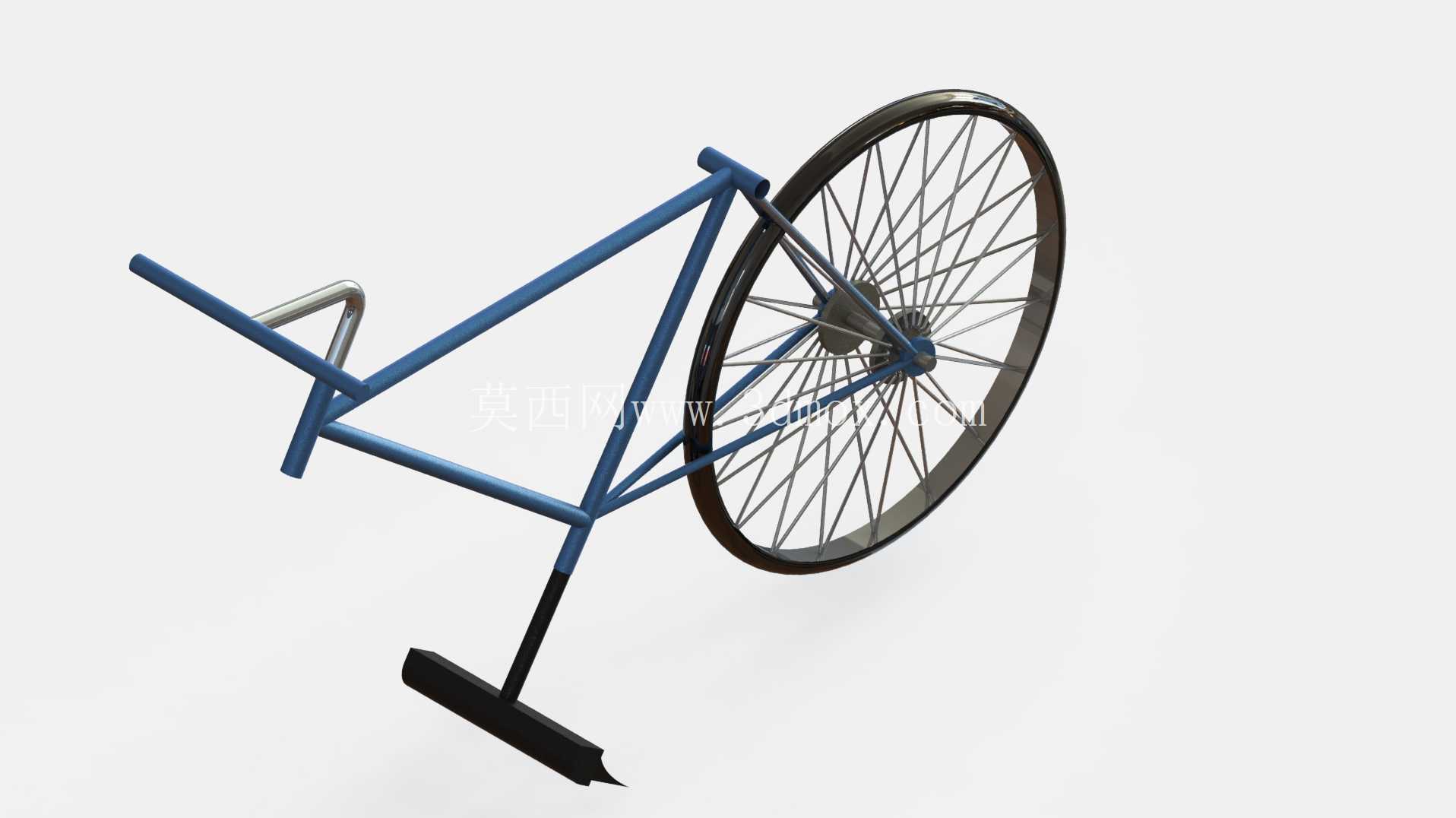

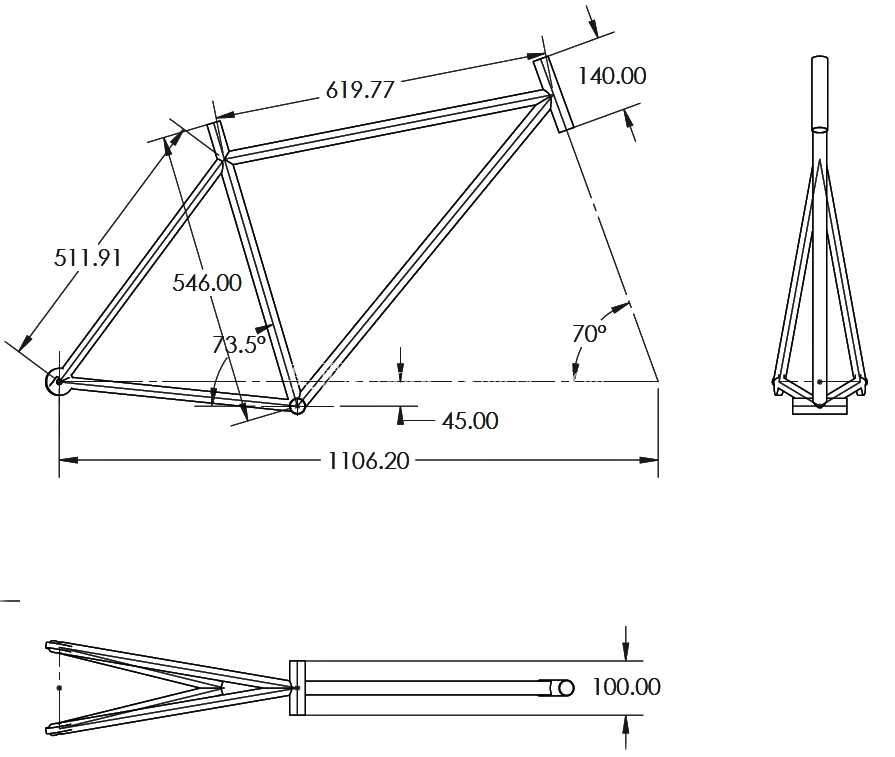

　　立管角度按照山地车常见的73度五通中心夹角设计，五通位置采用标准BSA螺纹孔规格，适配绝大多数市售山地车中轴组件，不需要定制特殊规格的传动配件，后下叉的开档尺寸匹配135mm山地花鼓标准，后轮安装时可以直接卡入后叉端，锁紧螺母的操作空间预留充足，不会出现扳手卡到叉臂的情况。坐管位置的内径适配31.6mm常规山地坐管，坐管夹的安装槽位做了加厚处理，应对颠簸路面骑行时坐管的交变载荷，避免长期使用出现夹口开裂的问题。

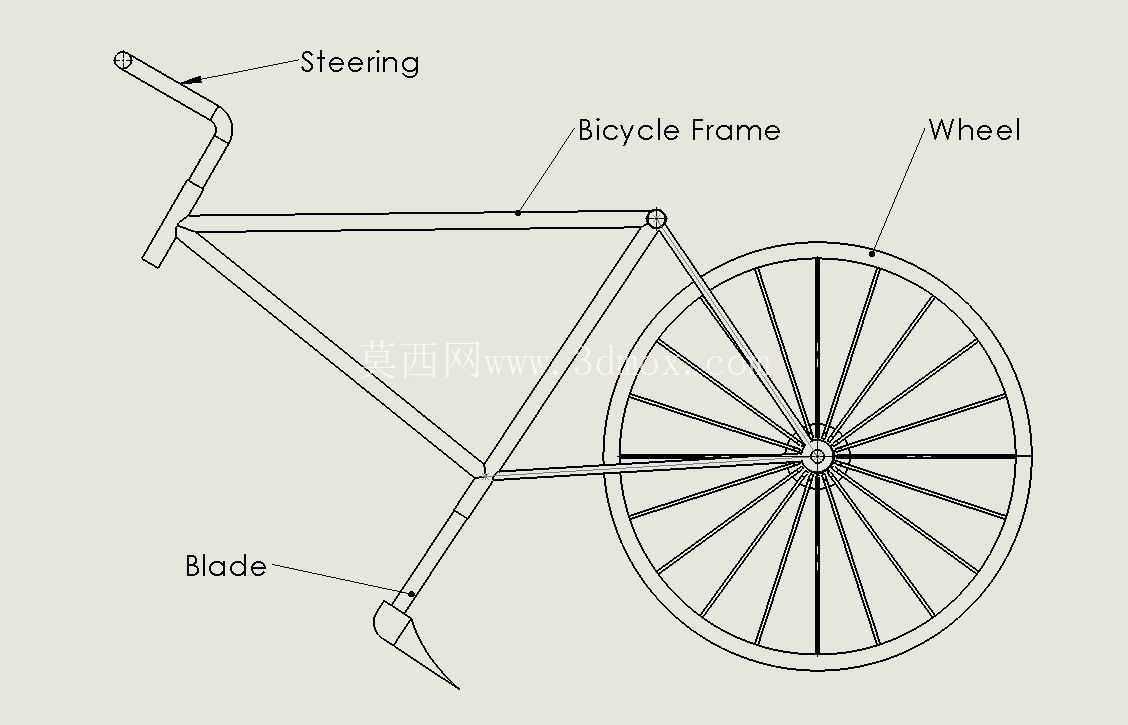

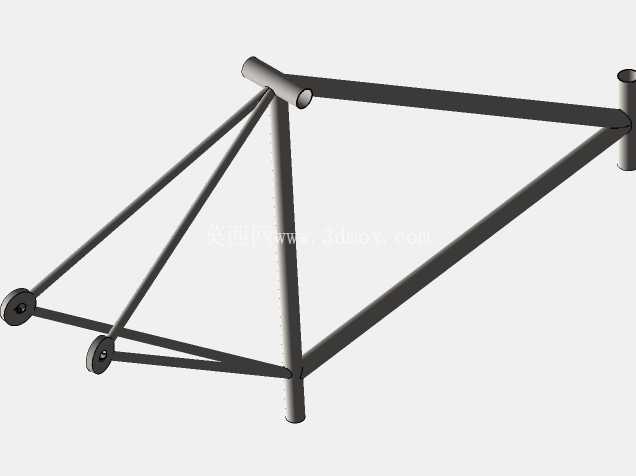

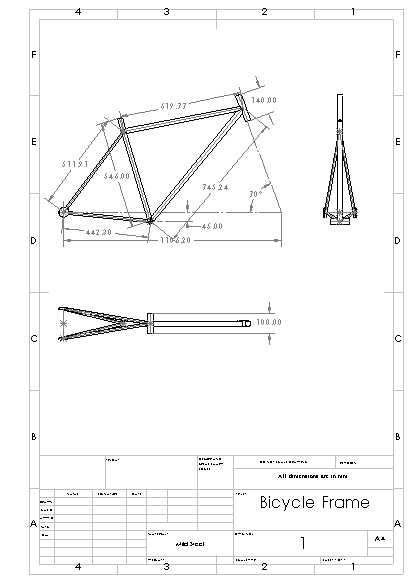

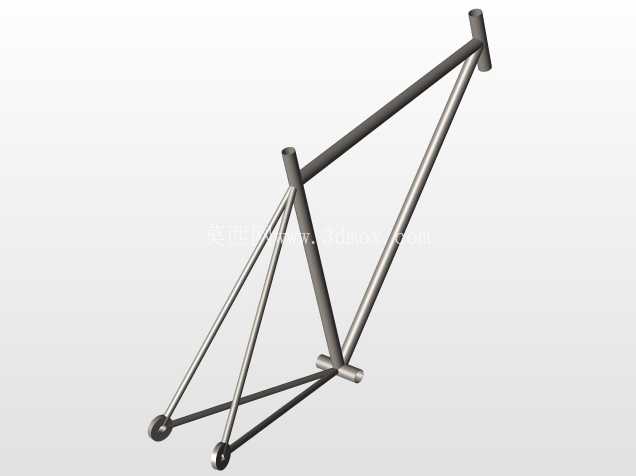

　　设计思路上没有追求极致轻量化而牺牲结构强度，主车架采用三角形桁架受力结构，上管、下管、立管构成的主三角承担大部分骑行时的垂直载荷与踩踏扭矩，后上叉、后下叉与立管构成的后三角负责传递后轮的路面冲击，管材衔接处的焊缝位置都做了受力路径优化，让踩踏发力时的力可以顺着管材轴线传递，减少管材局部的弯折应力。后叉端的安装槽位做了防滑齿设计，后轮锁紧后不会出现骑行过程中轮组移位的问题，碟刹安装座直接集成在后下叉上，安装孔位符合国际标准碟刹卡钳的定位尺寸，不需要额外加装转换座。

　　实际应用场景覆盖日常通勤代步、非铺装路面山地骑行两类核心使用场景，管材壁厚的选择经过载荷校核，应对常规骑行过程中的颠簸冲击、紧急制动载荷、踩踏发力扭矩都有足够的安全余量，不会出现正常使用下的结构变形。车架前部的货架安装孔位预留了标准M5螺纹孔，后期加装前货架、挡泥板都可以直接固定，不需要在管材上额外打孔破坏结构，后叉位置同样预留了脚撑、后货架的安装点位，兼顾通勤使用的拓展需求。外形尺寸方面，整车架的轮径适配26寸山地车轮组，上管长度适合165cm到180cm身高的骑行者使用，车架的整体宽度控制在120mm以内，不会出现骑行时腿部蹭到车架的问题，五通离地高度符合山地车的通过性要求，应对非铺装路面的小障碍不会出现磕碰五通的情况。从结构建模的角度来说，所有管材的衔接处都做了布尔运算的平滑处理，没有出现建模时的面重叠、破面问题，后续做有限元分析时可以直接导入网格划分软件，不需要额外修复几何模型，焊接位置的倒角尺寸也按照实际焊接工艺要求设置，给后续生产加工的工艺留足了调整空间，不会出现建模结构无法落地生产的问题。
