诺图阿NF A12x25散热风扇结构设计

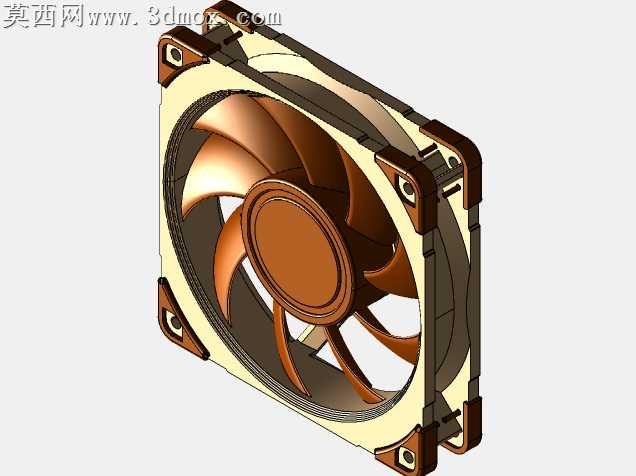

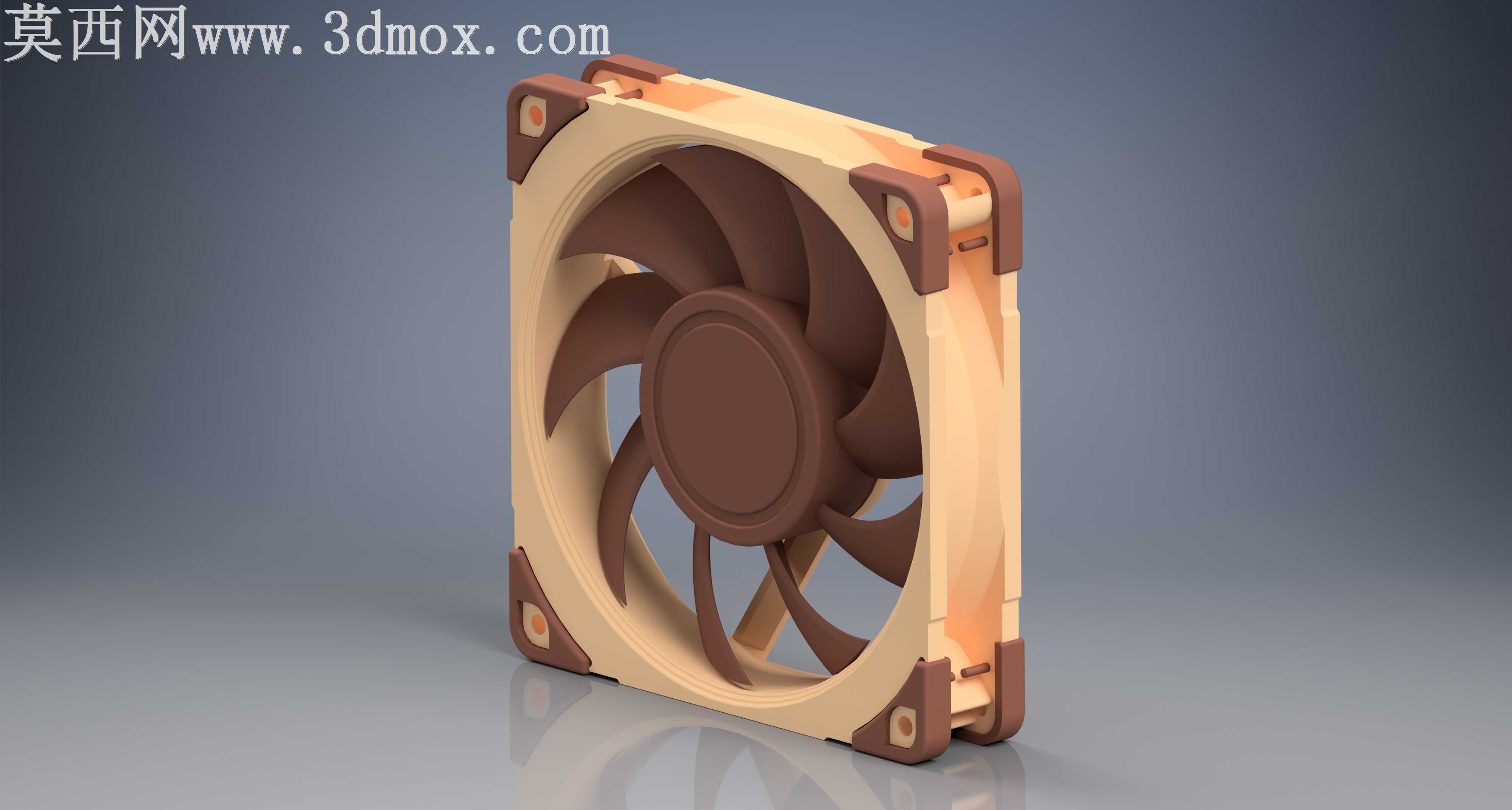

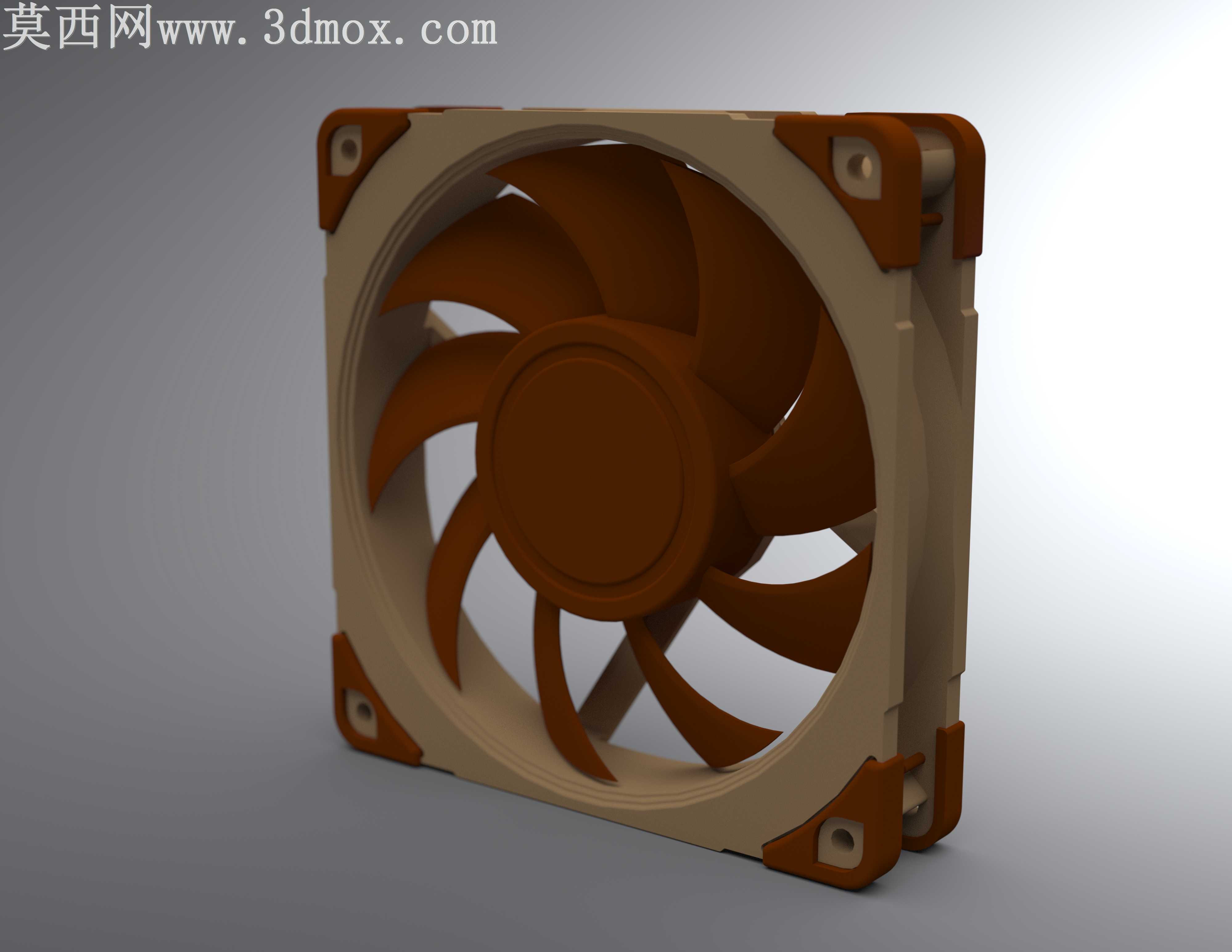

本作品为120mm规格方形轴流散热风扇的三维建模设计，建模过程严格遵循实物测绘尺寸完成，针对风扇外框架、边角减震衬垫、扇叶、中心轮毂等核心结构进行1:1精准还原，建模阶段依托卡尺实测的框架与衬垫尺寸数据，确保各部件装配间隙、安装孔位完全符合实际产品的尺寸公差要求，避免出现装配干涉问题。材质设定上，外框架采用米黄色哑光工程塑料材质，还原PC+ABS混合材质的细腻磨砂质感，边角减震衬垫设置为棕褐色软质橡胶材质，通过调整材质粗糙度、凹凸参数模拟橡胶表面的细微防滑纹理，扇叶与中心轮毂采用同色系棕褐色硬质工程塑料材质，添加轻微的表面反光参数还原注塑件的原生质感，渲染阶段采用影棚级柔光布光方案，主光源从侧上方45度角投射，勾勒出扇叶的曲面弧度与框架的边角轮廓，辅光源补充暗部细节避免出现死黑区域，添加柔和的地面反射效果提升整体渲染的真实感，清晰呈现各部件的材质差异。结构设计上，外框架采用四边等宽的方形结构，四个边角做圆弧过渡处理，边角位置预留减震衬垫的安装卡槽，衬垫突出框架表面可在安装时抵消风扇运转产生的震动传递，降低运行噪音；扇叶采用大弧度后掠式曲面设计，七片扇叶沿中心轮毂均匀分布，每片扇叶的叶根到叶尖做渐变厚度处理，叶尖位置做特殊切角优化，可在运转时减少叶尖涡流产生，提升送风效率同时降低风噪；中心轮毂为圆形封闭结构，内部预留电机安装位的空间结构，框架四边做加强筋结构设计，提升整体框架的结构强度，避免长期使用出现框架变形问题。设计过程中重点优化了扇叶与框架内壁的间隙参数，既保证扇叶运转时不会触碰框架内壁，又尽可能缩小间隙减少回风损耗，同时对边角安装孔位做沉头设计，适配标准的机箱风扇安装螺丝，确保模型可直接用于散热方案模拟、产品结构验证、装机效果展示等场景，完整还原了该款经典静音散热风扇的结构特征与外观质感。
