40mm规格涡轮式散热鼓风机三维设计

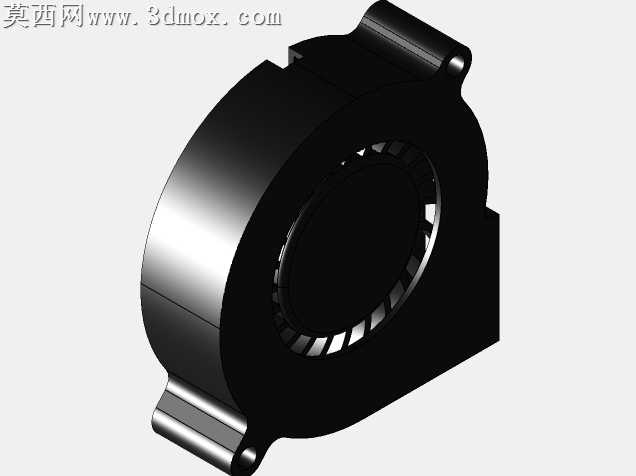

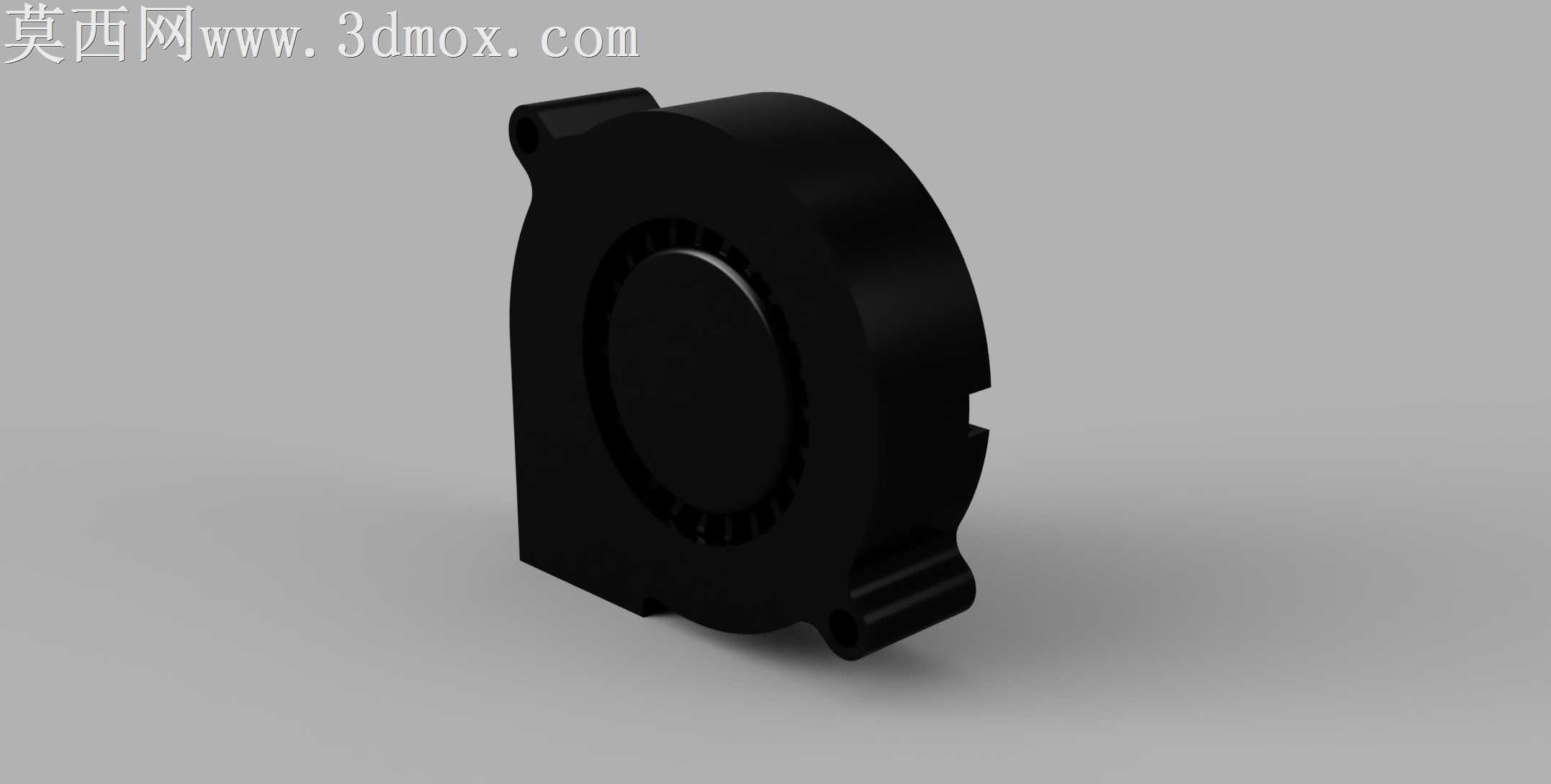

本作品为40mm规格涡轮式离心散热鼓风机的三维数字化设计成果，建模阶段采用自底向上的设计逻辑，先完成核心功能部件的参数化构建：首先绘制离心式叶轮的截面草图，通过圆周阵列命令生成均匀分布的前倾式叶片，叶片曲面做了0.2mm的圆角过渡处理，避免气流在叶片边缘产生紊流与风噪；随后构建蜗壳流道结构，蜗壳型线采用阿基米德螺旋线参数化生成，严格匹配40mm的外形尺寸约束，进风口设置在蜗壳正面中心位置，出风口为侧向矩形开口，流道内壁做了连续顺滑处理，减少气流流动过程中的沿程阻力损失。外壳结构设计兼顾安装实用性与结构强度，在蜗壳对角位置设置了带安装孔的固定耳座，安装孔孔径适配常规M3螺丝规格，耳座与蜗壳主体做了加厚过渡处理，避免安装锁紧时出现应力断裂问题；外壳壁厚设置为1.2mm，既满足小型塑料件注塑成型的工艺要求，也能保证壳体在高速气流冲击下不会产生形变与共振异响。材质与渲染阶段，针对产品实际应用场景做了写实化材质配置：整体外壳采用哑光黑色阻燃ABS工程塑料材质，调整材质粗糙度参数为0.7，还原注塑件表面细腻的磨砂质感，无多余高光反射；叶轮部分采用同色系黑色PBT材质，添加轻微的玻纤增强质感表现，还原高速运转部件的材质强度属性；渲染阶段搭建了柔和的三点布光系统，主光源从斜上方45度投射，勾勒出蜗壳的曲面轮廓与安装耳座的结构细节，辅光源补亮侧面出风口的内部结构，环境光采用低饱和度灰色背景，突出产品本身的黑色主体，添加微弱的地面接触阴影，增强模型的真实立体感。设计过程中充分考虑了产品的实际应用需求，整体外形严格控制在40mm尺寸边界内，适配小型电子设备、3D打印机、微型工控主板等狭小空间的散热安装场景，所有结构特征均做了工艺可行性校验，无倒扣、壁厚不均等注塑成型缺陷，模型结构完整无破面，可直接用于结构验证、3D打印手板制作、产品宣传渲染等多种场景。
