劳斯莱斯梅林62型发动机气缸盖总成

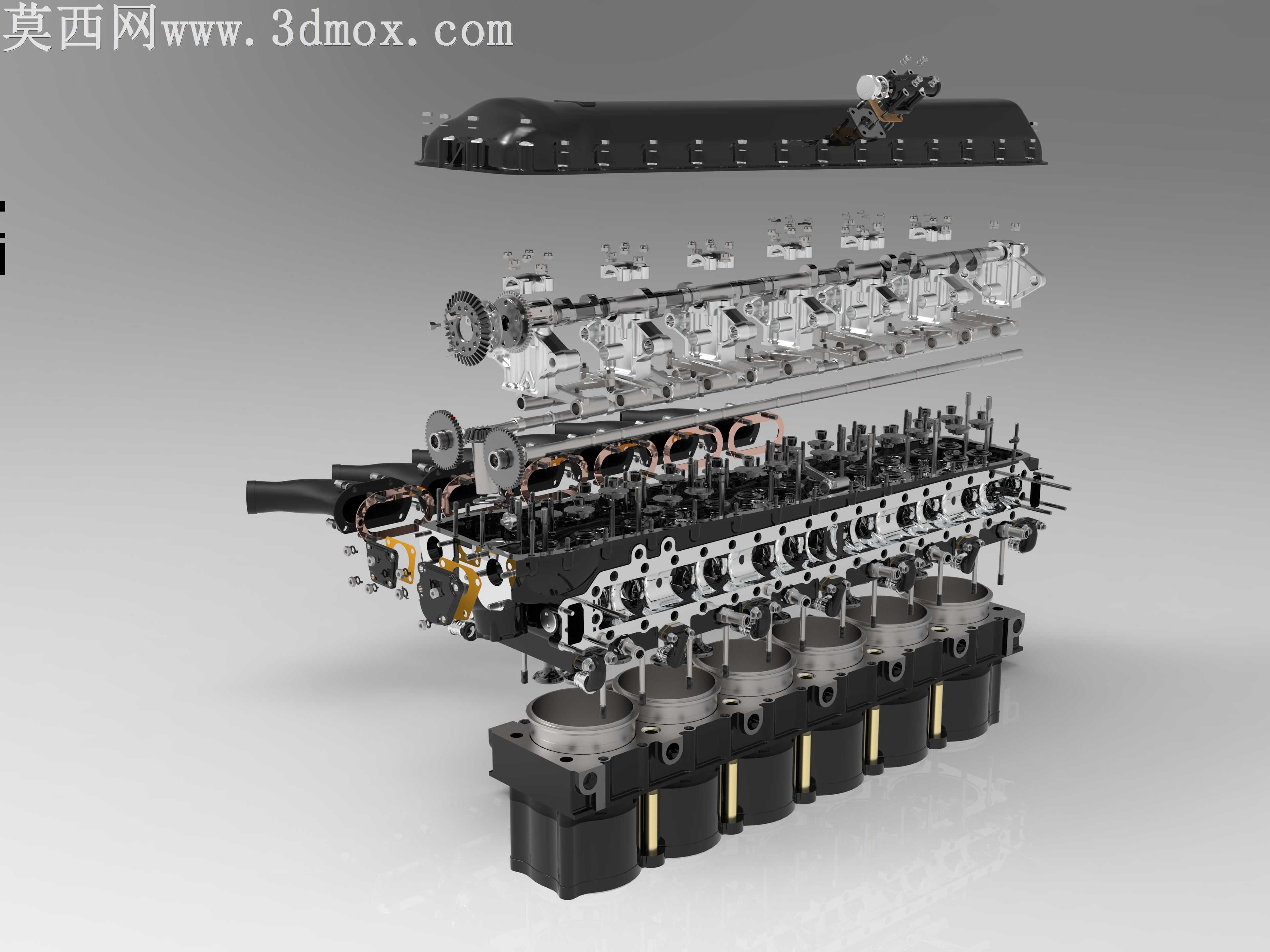

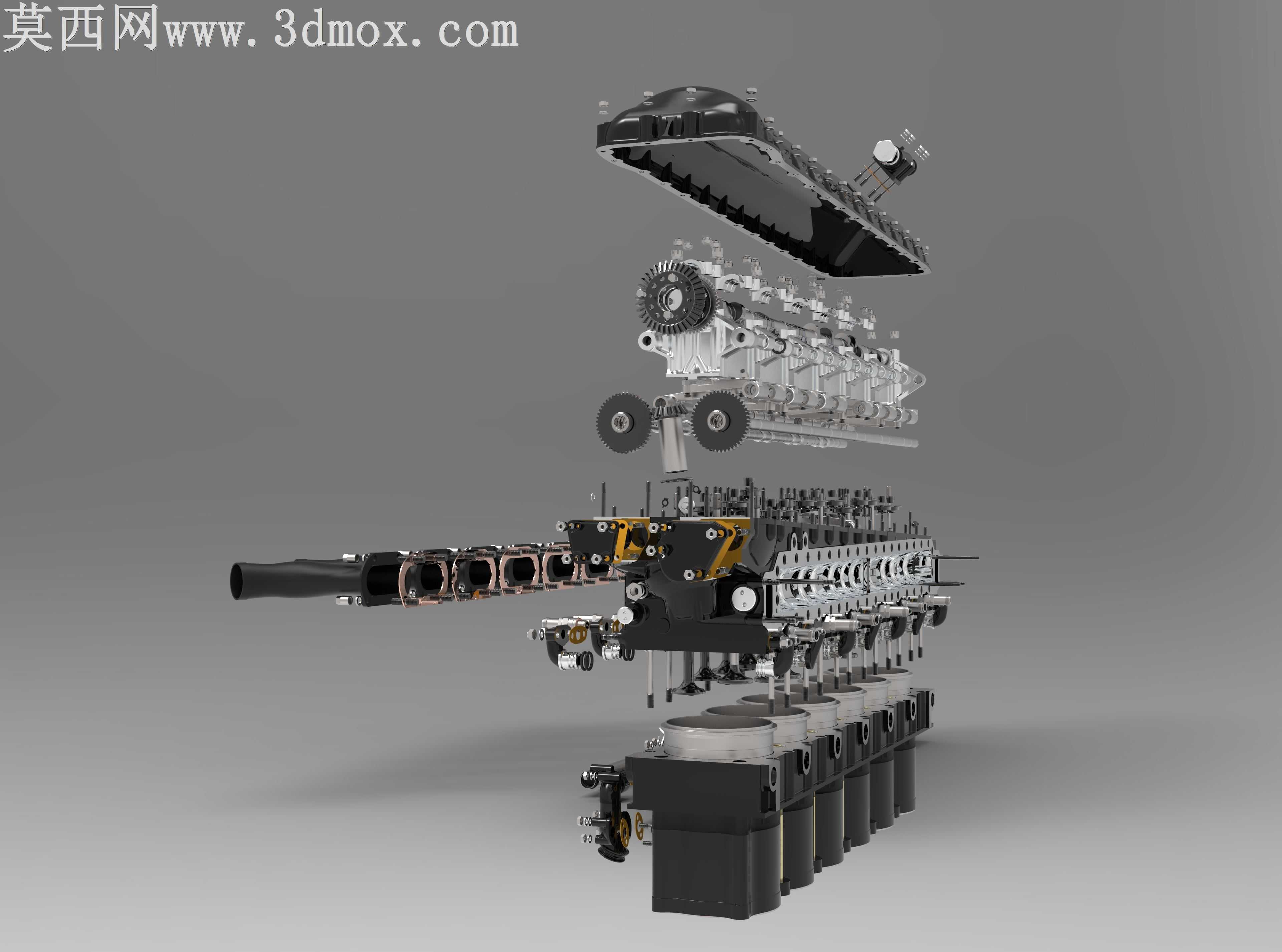

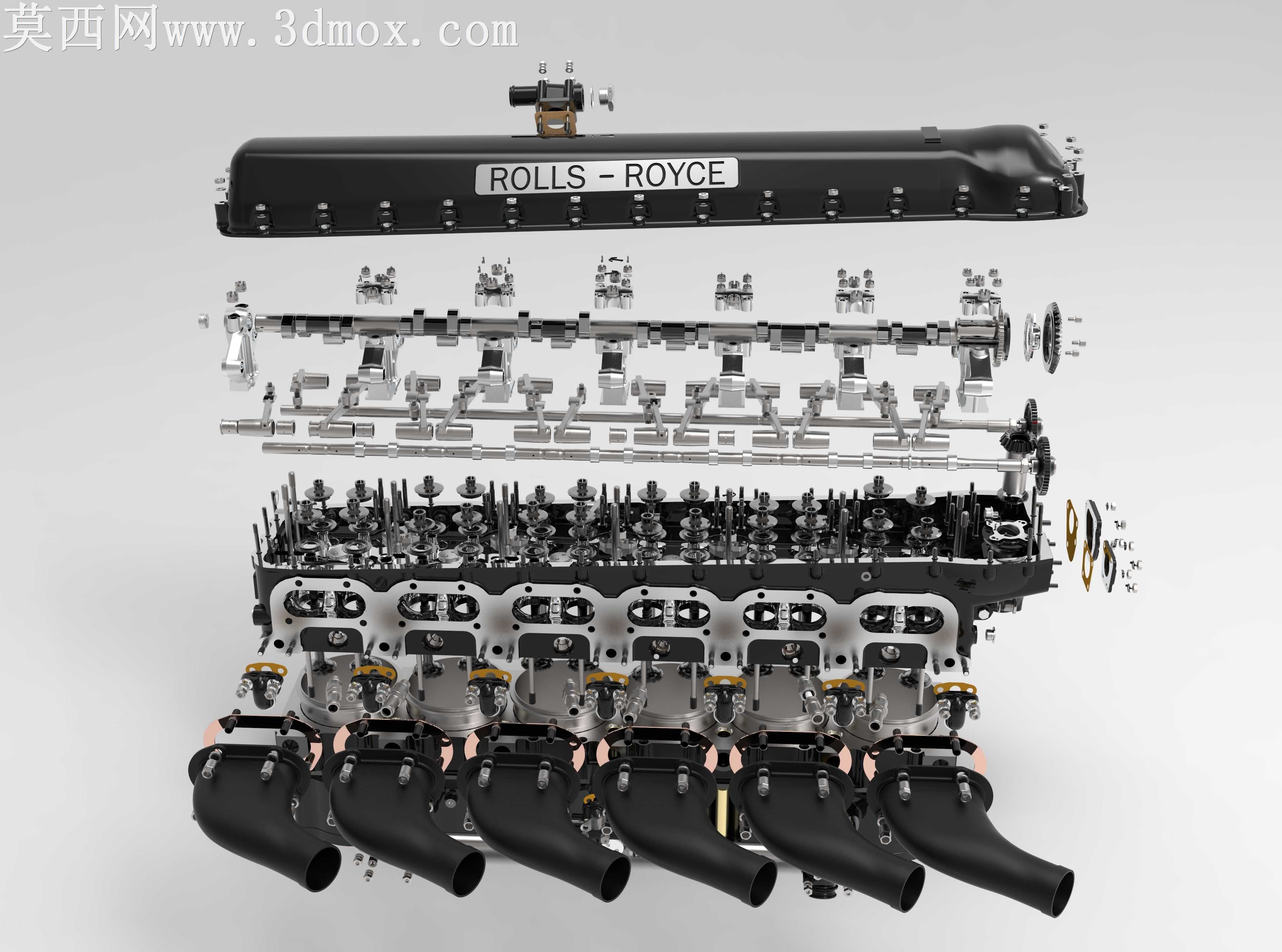

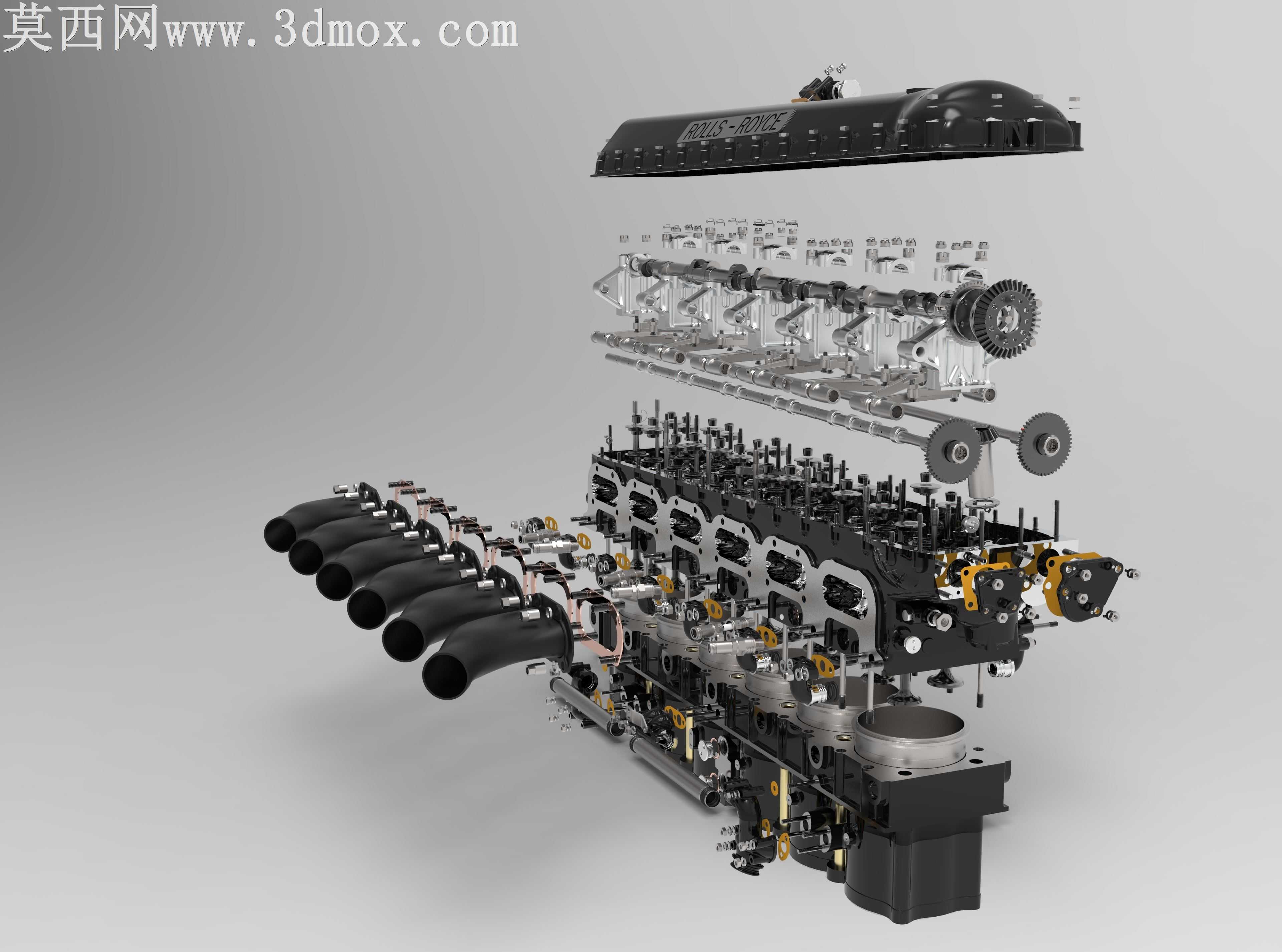

本作品为梅林62型发动机气缸盖总成的三维建模成果，建模过程严格参照该型V12航空发动机气缸盖的真实结构参数完成，整体采用分层装配的建模逻辑，完整还原了气缸盖总成从气门室罩盖、气门传动组件、气缸盖本体到排气歧管的全层级结构。建模阶段首先完成气缸盖本体的基础特征搭建，精准还原了12个气缸对应的燃烧室结构、进排气道走向、冷却水道预留空间以及螺栓安装孔位，所有孔位的位置度、孔径参数均匹配真实部件的装配公差要求，确保各子部件装配时无干涉错位问题。气门传动组件部分，逐一完成了气门齿轮、紧固件、摇臂、气门杆等零件的独立建模，每个零件的结构细节都做了精细化处理，比如气门杆的密封槽结构、紧固件的螺纹特征、摇臂的铰接孔位都按照真实机械结构还原，装配时严格按照配气相位的位置关系完成组件排布，清晰呈现了顶置气门的传动逻辑。材质与渲染阶段，针对不同部件的真实材质做了区分设置：气门室罩盖采用哑光黑色金属材质，还原铸铝件经黑色涂装后的质感，表面的ROLLS-ROYCE标识做了金属蚀刻效果处理；气缸盖本体采用铸铝本色的哑光金属材质，表面的铸造纹理、加工面的光泽差异都做了细节表现；排气歧管采用耐高温黑色金属材质，还原长期高温工作后的哑光质感；传动组件的金属零件则根据功能区分，做了镀铬亮面、钢质哑光等不同的金属质感表现，各部件间的装配缝隙、接触面的压合痕迹都做了细节渲染，让整体装配效果更具真实感。设计思路上采用爆炸视图的呈现方式，将各层级零件沿装配轴线方向有序分离，清晰展示每个子部件的装配位置与配合关系，既完整呈现了总成的整体结构，也能让观看者清晰理解气缸盖总成的装配逻辑与各部件的功能定位，建模过程中预留了气门弹簧等零件的装配接口，可根据需求拓展补充对应零件，完成更完整的配气机构装配。
