MWM TCG2016 V16工业燃气发动机结构设计

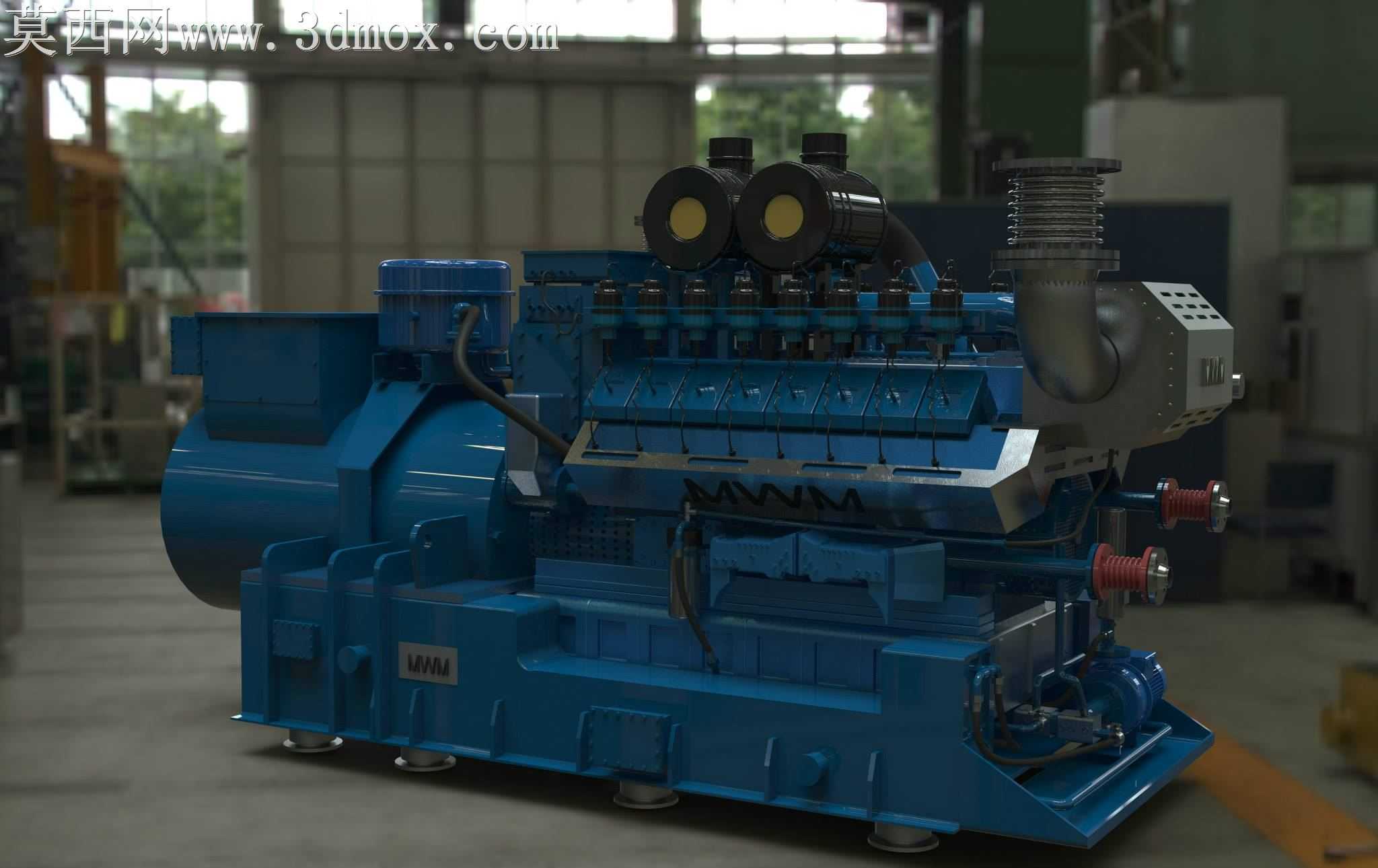

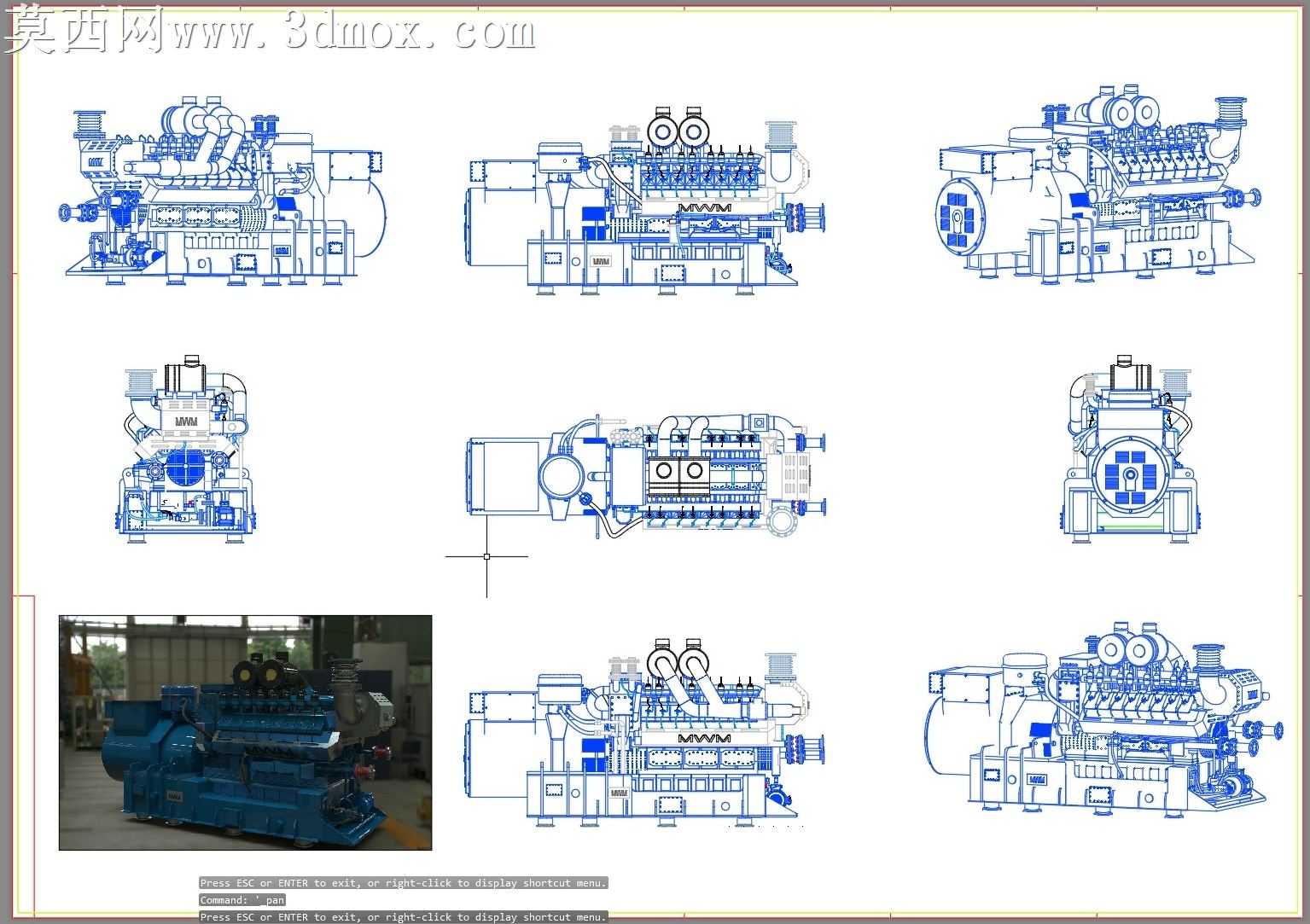

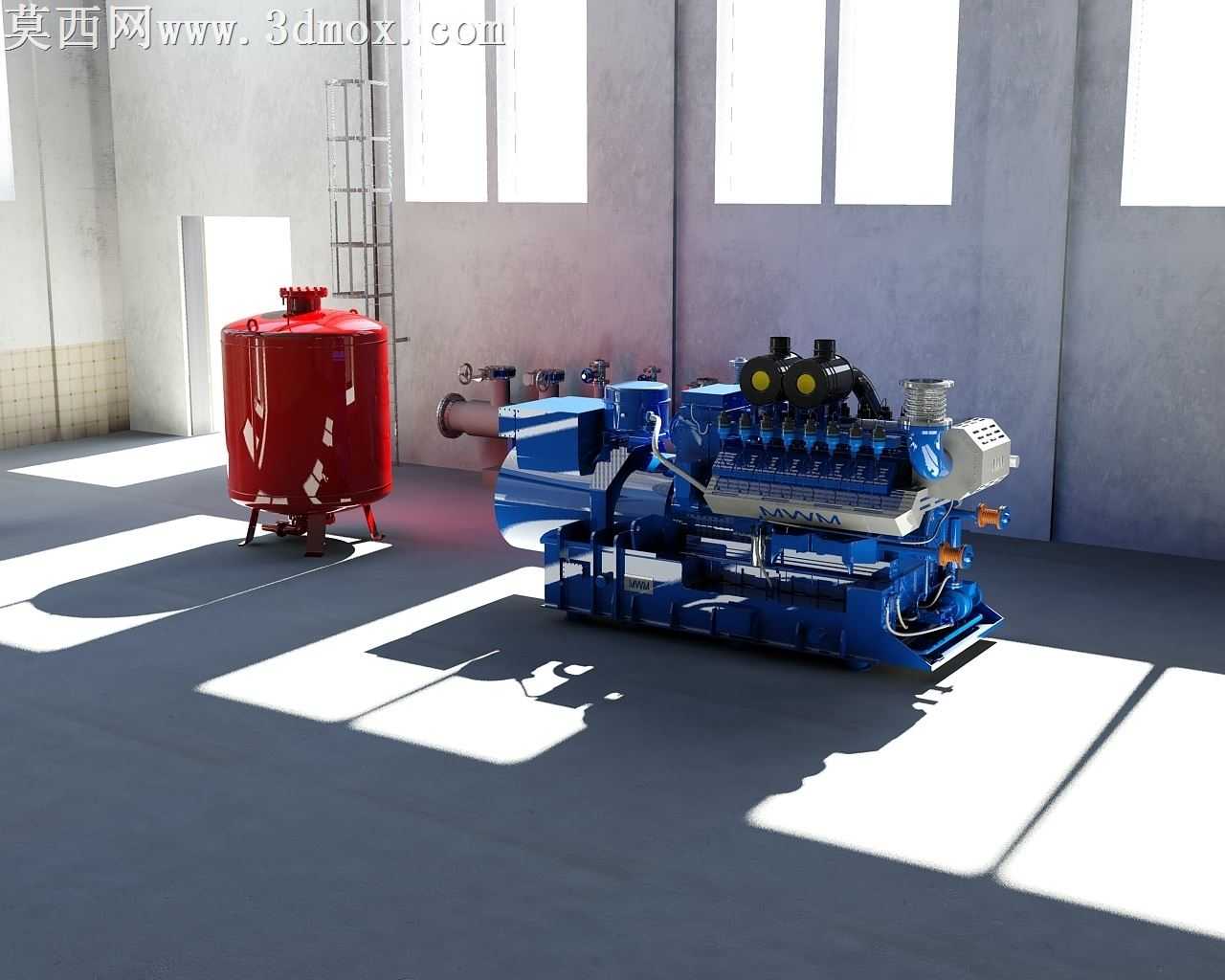

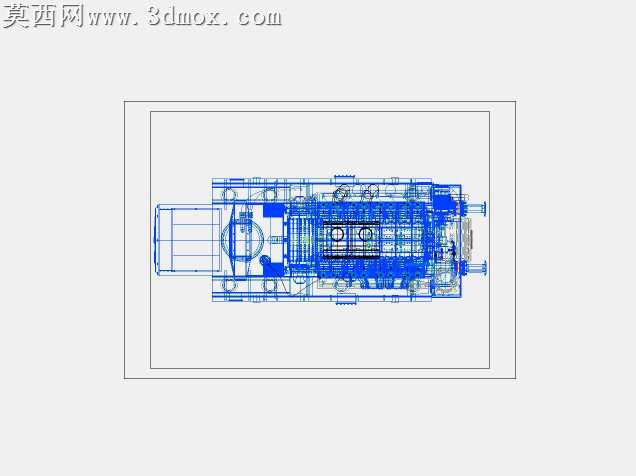

本作品为1.6MW功率等级的MWM TCG2016 V16工业燃气发动机三维设计成果，建模阶段严格遵循该型号工业燃气发动机的实际工程参数，对V型16缸的整体排布结构进行1:1比例还原，精准复刻了缸体、缸盖、进排气歧管、涡轮增压器、燃油喷射系统、冷却管路、润滑回路、启动电机、输出飞轮端等全部核心组成部件的装配关系与空间位置。建模过程中对每一处连接结构、密封点位、固定螺栓组的排布都做了精细化处理，确保各部件之间的装配干涉校验完全符合工业发动机的实际设计规范，能够清晰展现V16机型特有的两列气缸夹角布局、对应配气机构的排布逻辑，以及附属系统在主机体上的集成安装方式。材质渲染阶段针对发动机不同部件的实际材质属性做了对应设置：主机体铸铁部件赋予哑光深灰铸铁材质，还原铸造壳体的粗糙金属质感；进气管路、冷却水管等铝合金部件赋予轻度氧化的银白金属材质，区分不同金属部件的视觉差异；密封胶管、线束护套等橡胶部件赋予哑光黑色橡胶材质，各类密封垫片、标识标牌也对应设置了符合实物的材质表现，多角度工程视图渲染完整呈现了发动机从正面、侧面、端面、俯视等不同观测角度的结构形态，同时搭配实物参考对照，直观展现三维模型与真实设备的匹配度。设计过程中重点梳理了工业燃气发动机的动力传递路径、燃气供给与空气混合的管路走向、冷却系统的循环回路布局，将原本复杂的集成式工业动力设备拆解为可逐层查看的三维结构，既能够完整呈现整机的外部轮廓与安装接口尺寸，也可以清晰展示内部核心部件的配合关系，可用于工业动力设备的结构教学、燃气电站的设备认知、相关配套部件的适配设计参考等场景，完整还原了大功率工业燃气发动机的结构特征与设计逻辑。
