Salice款橱柜阻尼缓冲柜门铰链三维结构

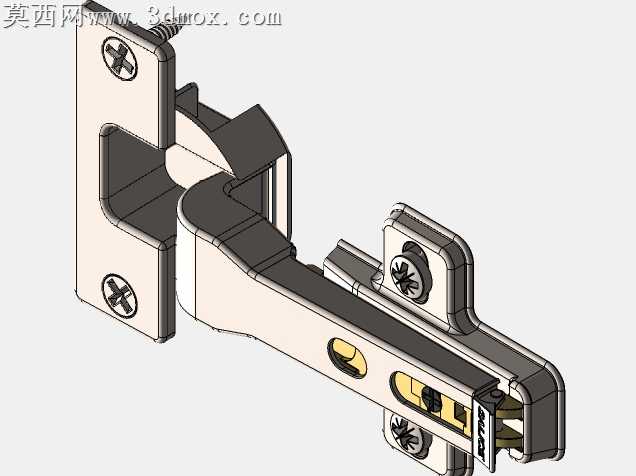

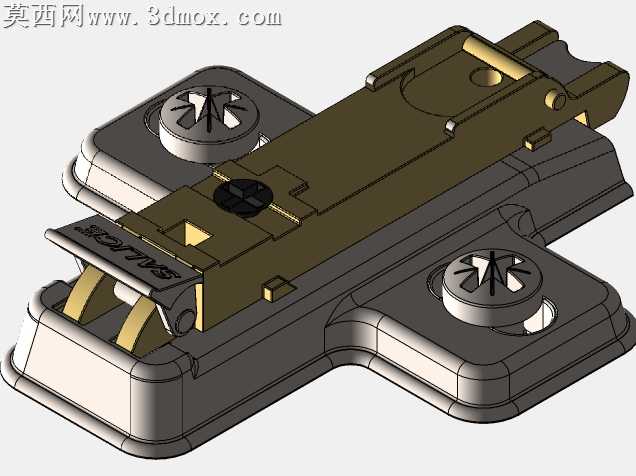

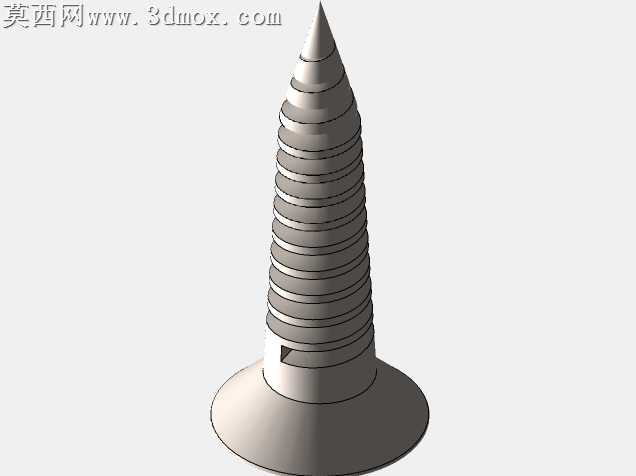

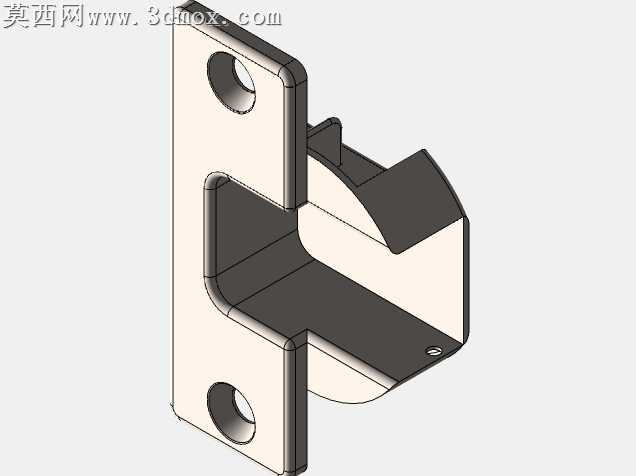

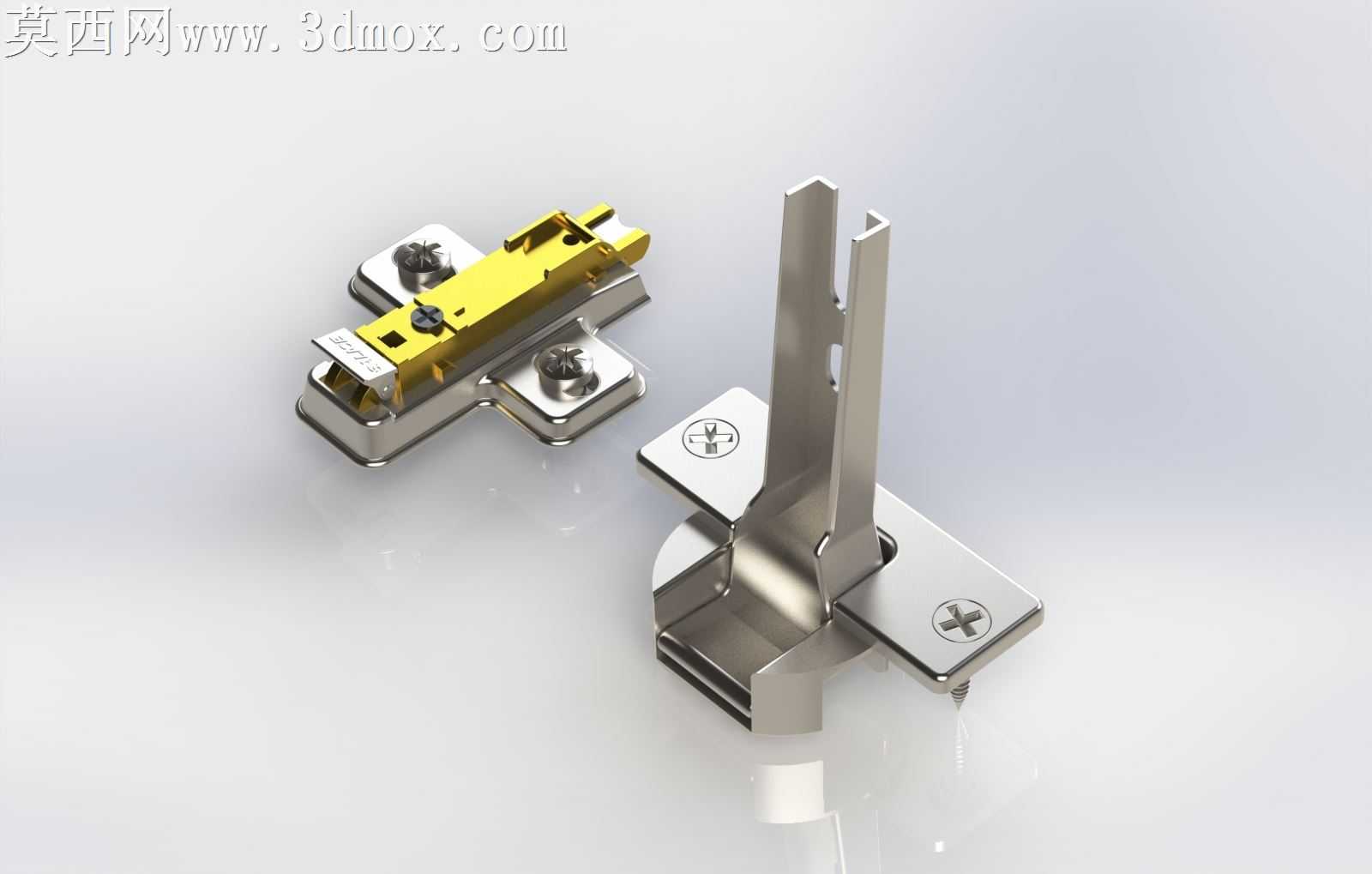

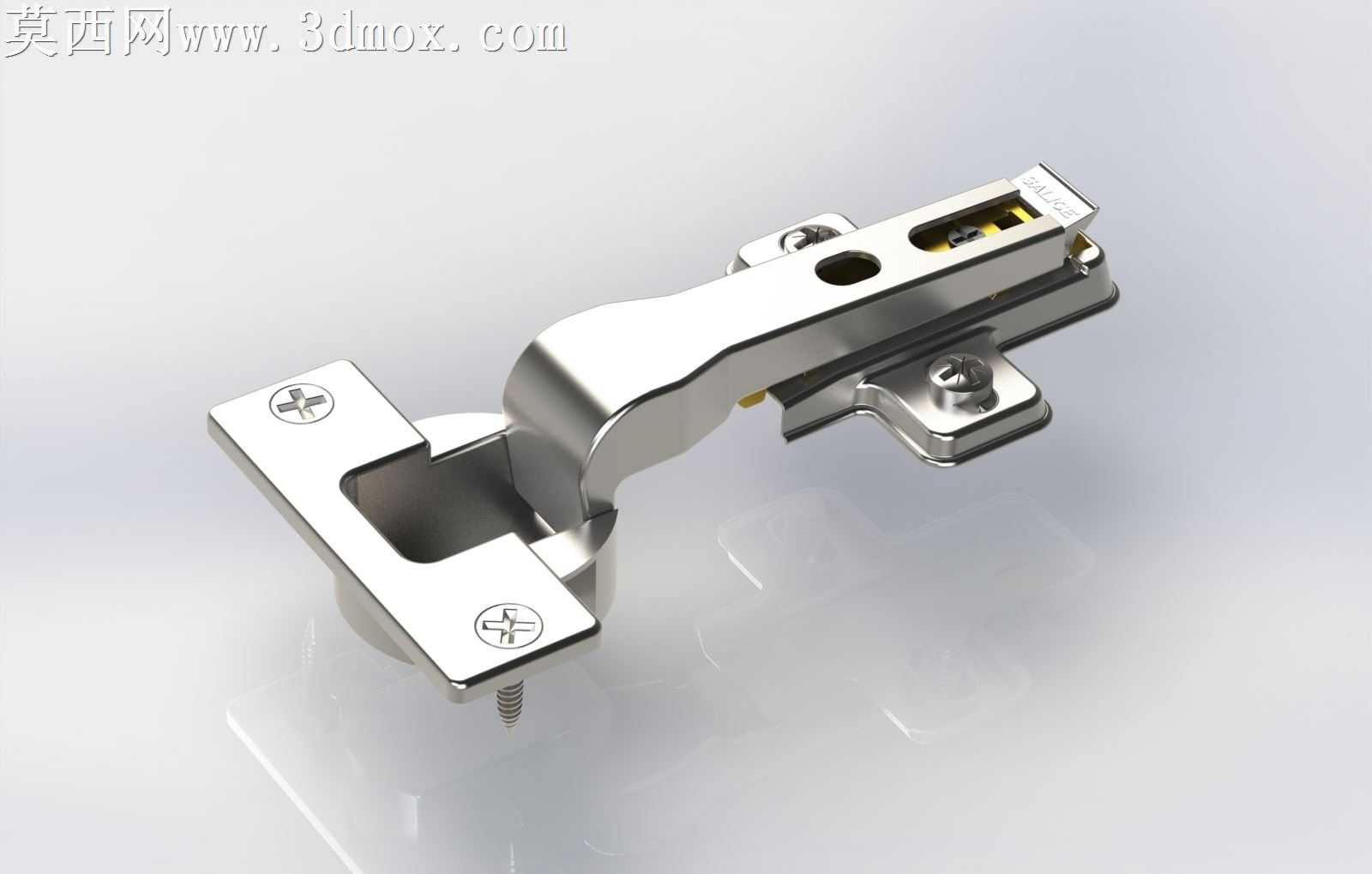

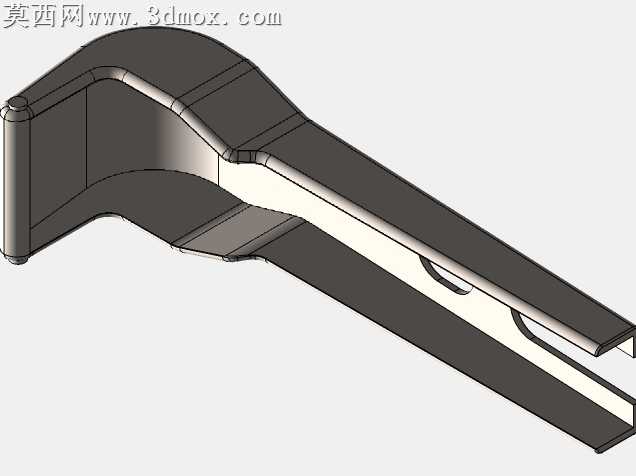

本作品为家具常用的隐藏式柜门阻尼铰链三维建模成果，建模过程严格参照Salice品牌同款铰链的实物测绘尺寸进行1:1还原，整体建模逻辑遵循五金冲压件、注塑阻尼件、金属弹性件的实际生产加工逻辑搭建，确保各部件的装配关系完全符合实物的运动行程要求。建模初期先梳理铰链的运动原理：该款铰链为直臂固定式橱柜铰链，包含底座固定段、铰接转动段、柜门连接段三个核心主体部分，同时内置阻尼缓冲结构与弹簧复位结构，实现柜门关闭时的缓降效果，避免柜门闭合产生撞击噪音。建模过程中，针对金属冲压成型的主体臂件，通过草图绘制截面轮廓后进行拉伸、折弯、切除等特征操作，还原金属板材冲压后的圆角过渡、安装孔位、定位卡槽的细节，其中固定底座上的自攻螺丝安装孔预留了沉头结构，匹配实物安装时螺丝的沉头收纳需求，臂身上的调节螺丝孔位精准对应实物的前后、上下调节行程结构，还原铰链安装时的位置调节功能。针对铰接位置的转轴结构，严格按照实际的轴孔配合公差进行建模，预留合理的装配间隙，还原铰链开合过程中0到110度的转动行程，同时内置的阻尼油缸结构单独建模，还原阻尼芯杆、阻尼外壳、密封端盖的装配关系，搭配复位扭簧的螺旋结构建模，完整呈现阻尼缓冲的结构逻辑。材质与渲染阶段，主体金属部件采用抛光镍合金材质，调整金属粗糙度参数模拟亮面镀铬五金的真实反光效果，边缘位置添加细微的磨损质感提升真实度，阻尼部件采用哑光黑色工程塑料材质，弹簧部件采用弹簧钢的哑光金属质感，螺丝部件还原不锈钢的金属纹理。渲染时采用柔和的影棚布光，通过主光勾勒铰链的金属轮廓，辅光弱化阴影死黑区域，清晰呈现铰链各部分的结构细节，包括臂身的加强筋结构、底座的防滑齿纹、铰接位置的卡扣结构都清晰可见。整体模型完整还原了该款橱柜铰链的全部结构细节，可用于家具结构设计演示、五金配件选型参考、产品宣传渲染等多个场景，各部件均为可编辑参数化特征，可根据需求调整尺寸适配不同规格的柜门安装需求，装配体可直接导入装配环境进行开合运动仿真，验证阻尼缓冲的运动行程是否符合设计要求。
