木工夹持用F形快速夹具结构设计

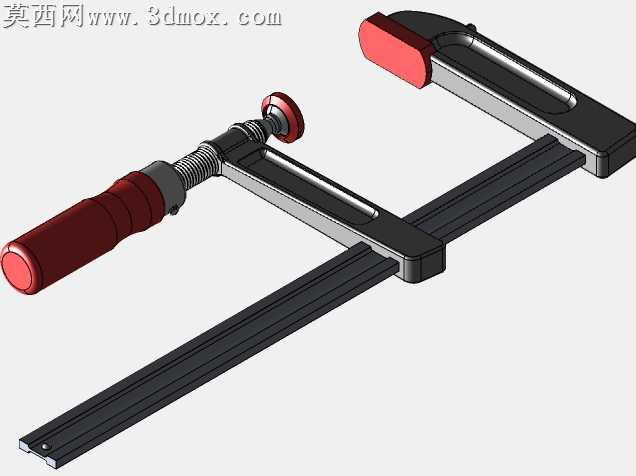

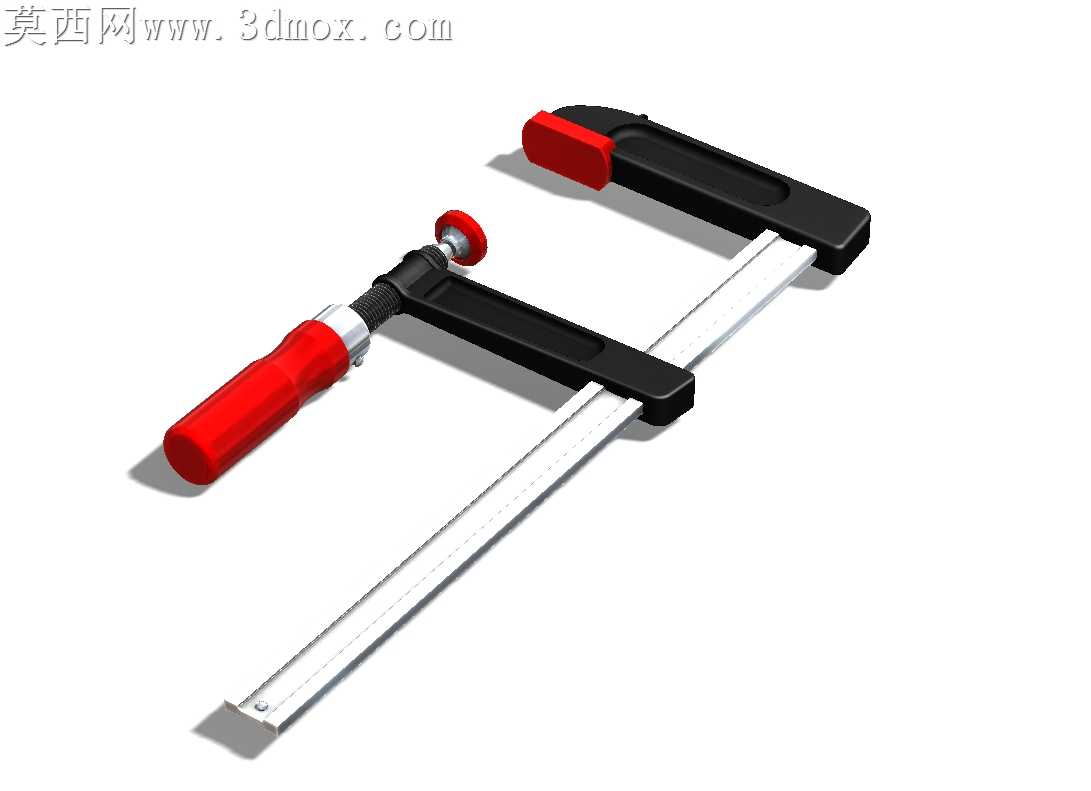

本作品为面向木工加工作业场景设计的F形快速夹具三维模型，整体建模过程严格遵循手动夹持工具的实际工程尺寸比例，在三维建模环境中完成所有零部件的参数化构建，确保各部件装配间隙符合实际使用的活动公差要求。模型完整还原了F形夹具的核心结构组成，包含固定夹座、滑动夹臂、长条形导向滑轨、螺纹调节杆、防滑手柄、端部压头以及锁紧结构等全部功能部件，每一处结构细节都经过精细化建模处理，没有出现结构缺失或者比例失真的问题。在材质与渲染表现层面，模型针对不同部件的实际材质属性做了区分设置：握持手柄部分采用哑光红黑硬质塑料材质，添加了细微的表面磨砂纹理来模拟真实工具的防滑握持质感，同时调整材质的粗糙度参数避免出现过度反光的不真实效果；导向滑轨部分采用哑光金属材质，还原了冷轧钢滑轨的哑光金属质感，表面添加了细微的拉丝纹理来体现金属加工的工艺特征；螺纹调节杆部分采用亮面金属材质，体现螺杆加工后的光滑金属表面特性；固定夹座与滑动夹臂部分采用高强度工程塑料与金属嵌件结合的材质表现，端部压头部分添加了软质防滑橡胶材质，还原实际夹具使用时的防滑防刮特性。在结构设计逻辑上，该F形夹具采用了经典的F型夹持架构，长滑轨设计可以提供较大的夹持行程范围，适配不同厚度的木工工件夹持需求；螺纹调节结构搭配快速滑动锁紧机构，既可以通过滑动夹臂快速调整夹持开口大小，又可以通过端部的红色手柄旋转螺纹结构施加稳定的夹持力，兼顾了调节效率与夹持稳定性；手柄部分采用符合人体工学的弧形造型，增大握持接触面积的同时，旋转施力时更加顺手，能够有效降低长时间操作的手部疲劳感；夹臂与工件接触的压头位置做了加宽处理，增大夹持接触面积，避免夹持过程中在木质工件表面留下压痕，同时软质橡胶垫可以增大摩擦力，防止夹持过程中工件出现移位滑脱的问题。整体渲染效果采用柔和的工作室布光方案，通过多角度的光源设置清晰展现出夹具的结构轮廓与材质质感，阴影效果柔和自然，能够直观呈现产品的外观形态与结构特征，模型的结构设计完全贴合木工场景的实际使用需求，可用于木工工具产品展示、夹持工具结构教学、相关工装设计参考等场景。
