立柱式悬臂起重吊运设备结构设计

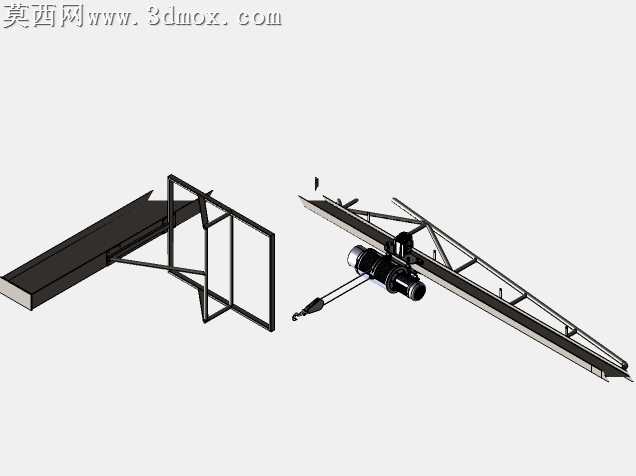

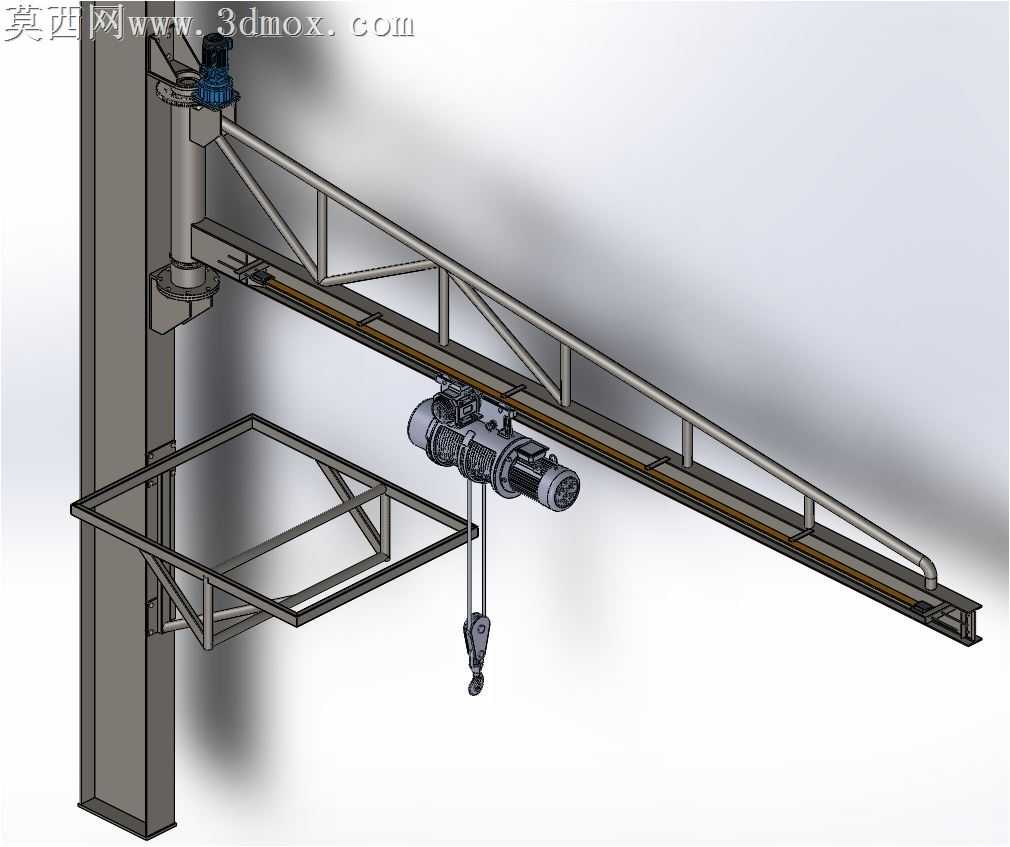

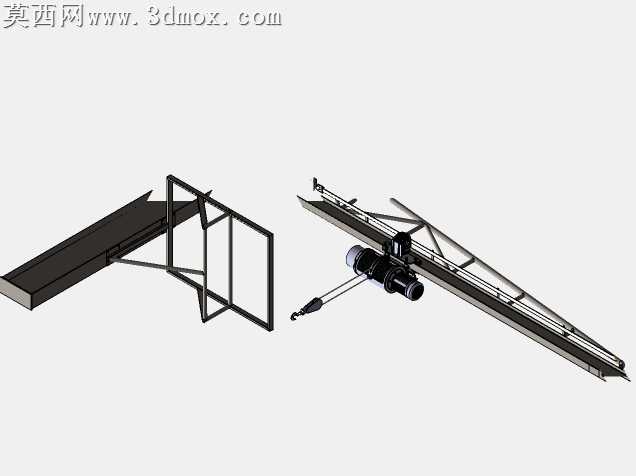

本作品为立柱式悬臂起重吊运设备的三维设计成果，建模阶段采用自底向上的装配设计思路，首先完成各基础零部件的独立建模，再按照实际装配约束关系完成整体组装，确保各部件的运动自由度与实际设备运行逻辑完全匹配。建模过程中对钢结构部件做了精细化处理，主立柱采用方通钢结构形态，建模时还原了立柱与地面安装的法兰连接结构、悬臂回转支撑的安装位细节，悬臂段采用桁架式斜撑加固结构，每一根斜撑杆的连接节点都做了贴合实际焊接装配的形态处理，避免生硬的几何拼接，还原真实钢结构件的设计特征。电动葫芦部件的建模还原了行走轮组、减速电机、卷筒、吊钩滑轮组的完整结构，行走轮与悬臂工字钢轨道的配合间隙做了符合实际工况的预留，吊钩部分还原了防脱卡、滑轮护罩、钢丝绳缠绕路径的细节，钢丝绳采用柔性建模逻辑还原自然垂落的形态，提升整体渲染的真实感。材质搭配上，主体钢结构件采用哑光深灰工业漆材质，还原工业起重设备的漆面质感，电机外壳做了铸铝哑光金属材质处理，卷筒、吊钩等受力部件做了发黑处理的深色金属材质，回转驱动装置的顶部电机做了蓝色工业漆材质区分，斜撑与悬臂连接的节点处做了焊接纹理的细节材质处理，提升模型的细节表现力。渲染阶段采用柔和的工业产品打光方案，主光源从侧上方投射，勾勒出钢结构的轮廓与桁架结构的层次感，辅助光补全暗部细节，避免金属部件出现死黑区域，背景采用浅灰渐变背景，突出设备本身的结构特征。结构设计上，悬臂通过顶部的回转驱动装置可实现绕立柱的水平回转，电动葫芦可沿悬臂长度方向做水平行走，配合吊钩的升降动作可覆盖立柱周边扇形区域的物料吊运作业，桁架式斜撑结构在保证悬臂结构强度的同时降低了整体自重，侧边附带的置物平台可用于放置吊运作业的辅助工具，整体结构紧凑合理，符合轻型工位起重吊运设备的设计需求，可用于车间工位物料转运场景的方案展示、结构校核等用途。
