拖车与起重机组装结构三维设计作品

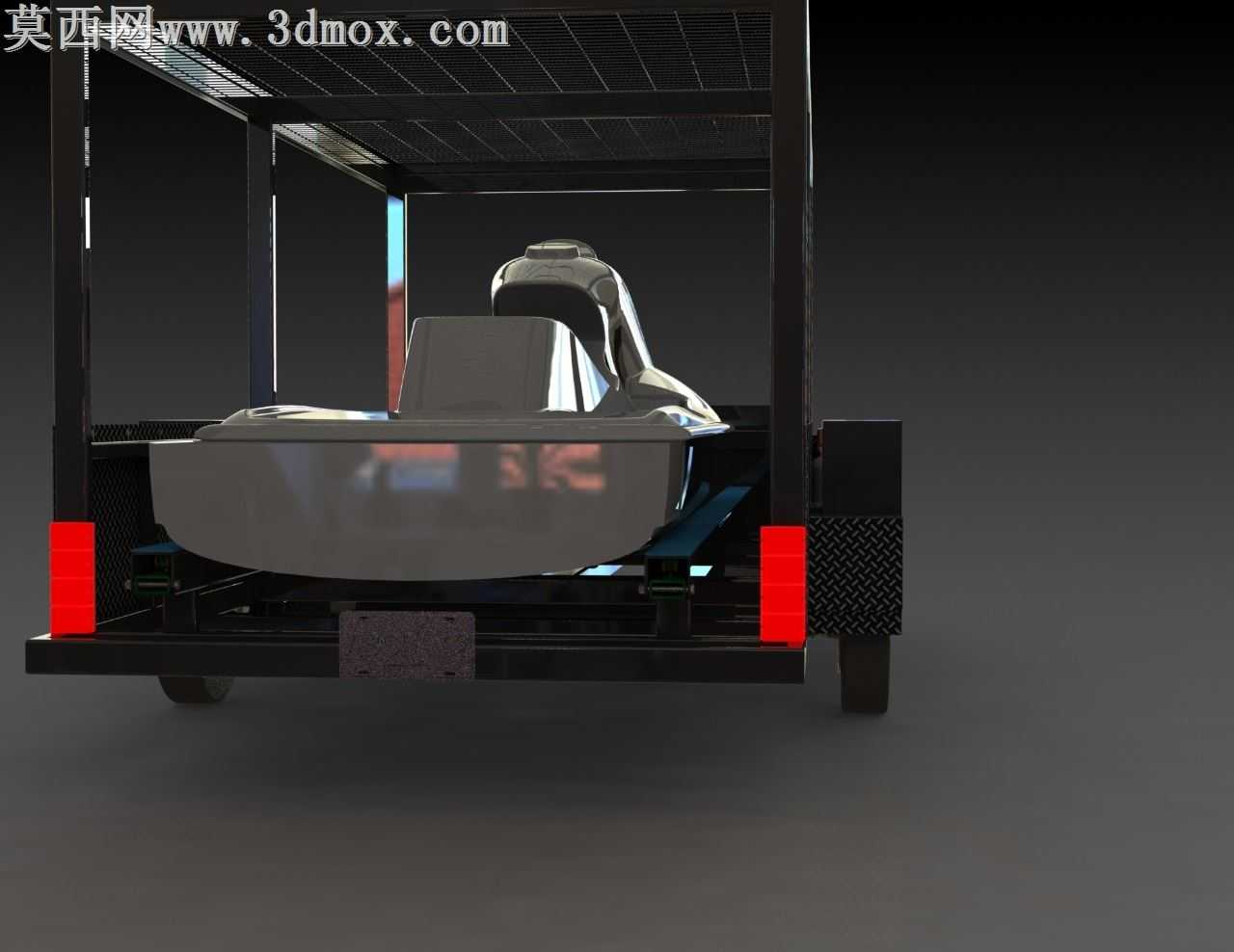

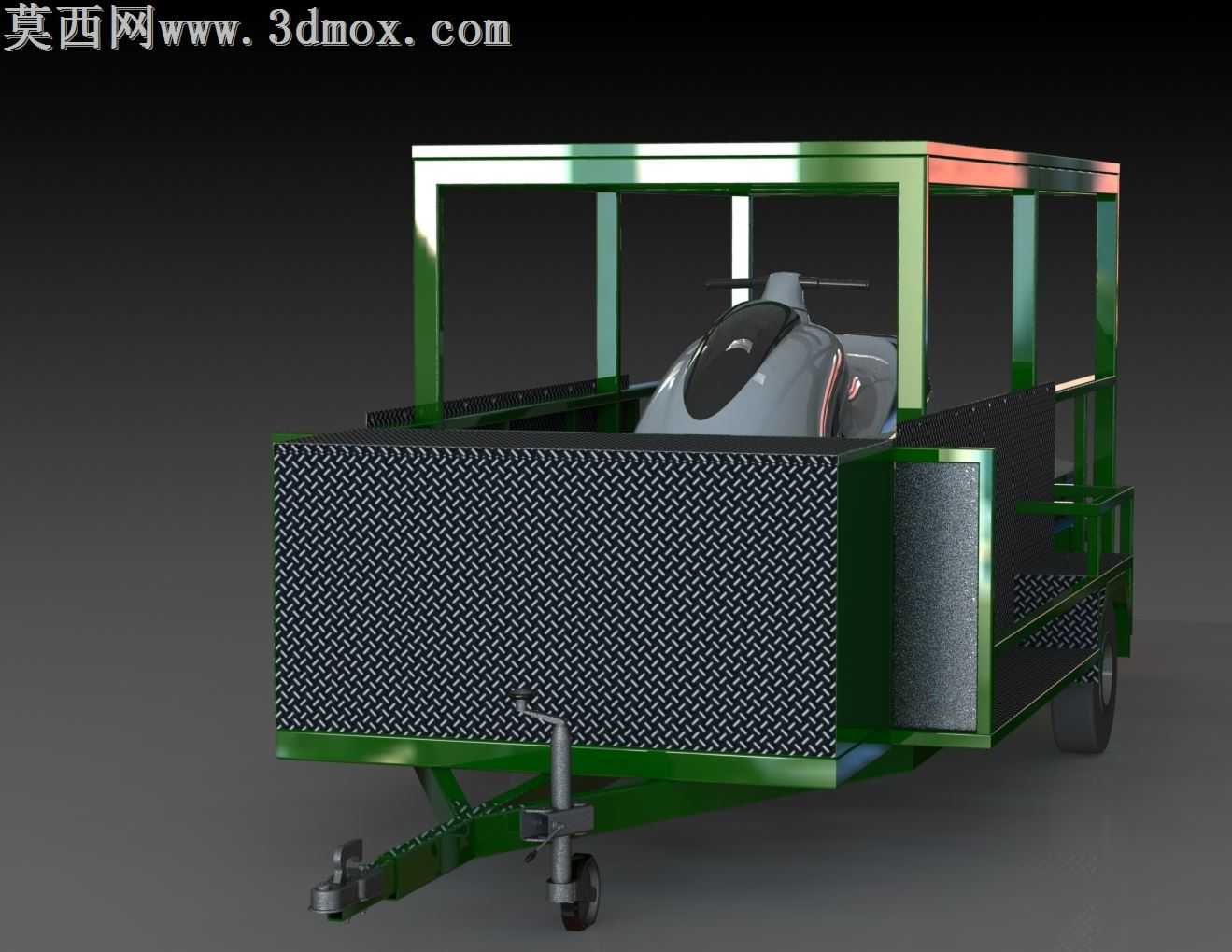

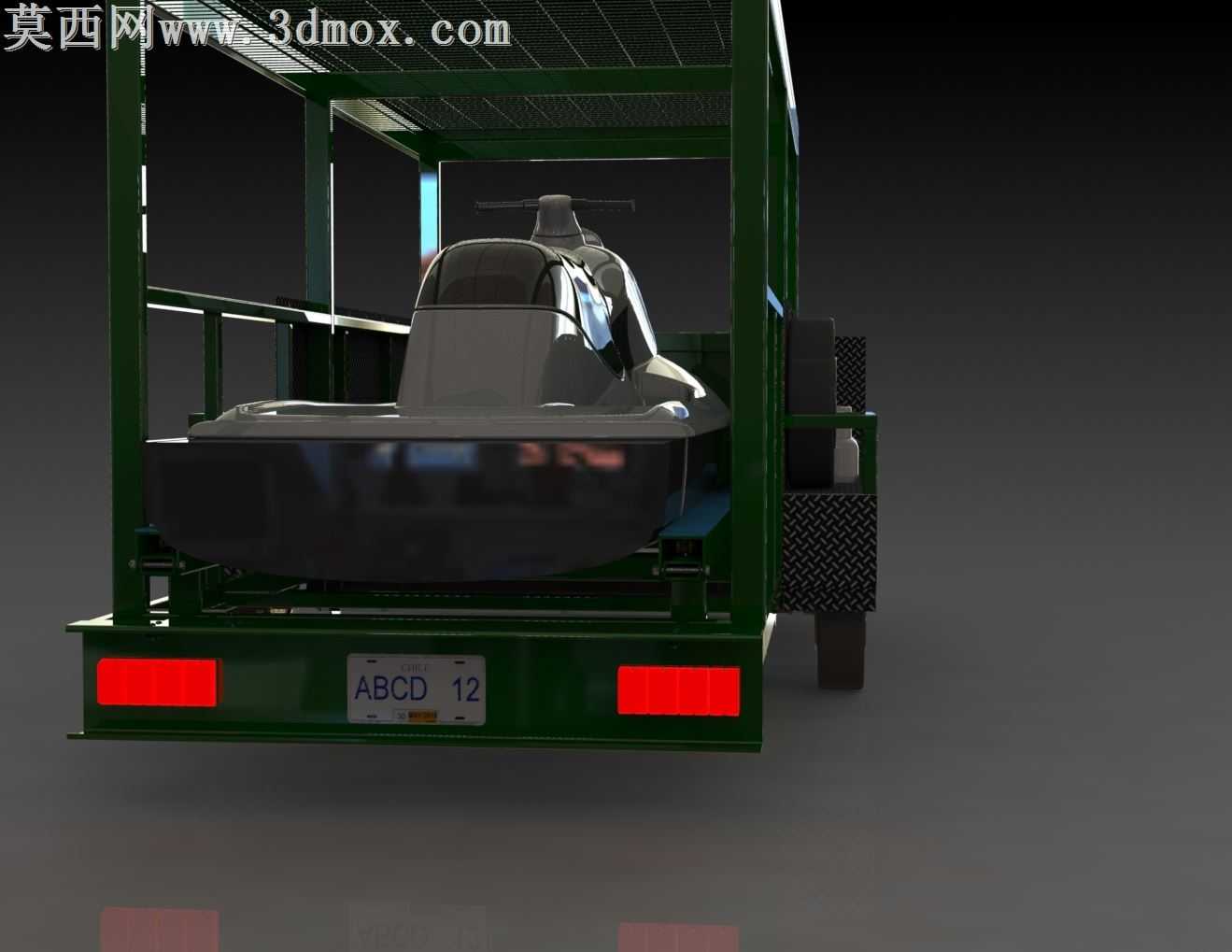

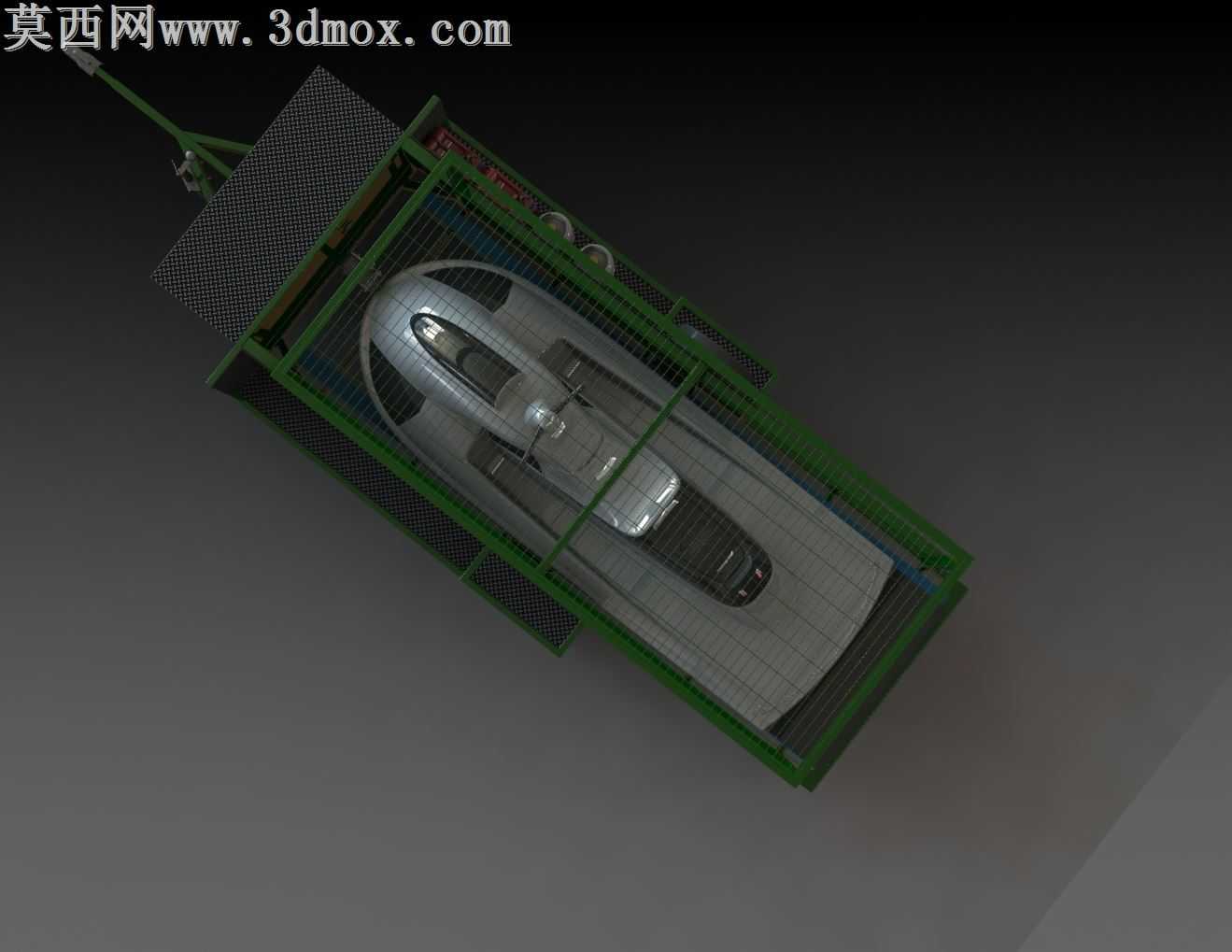

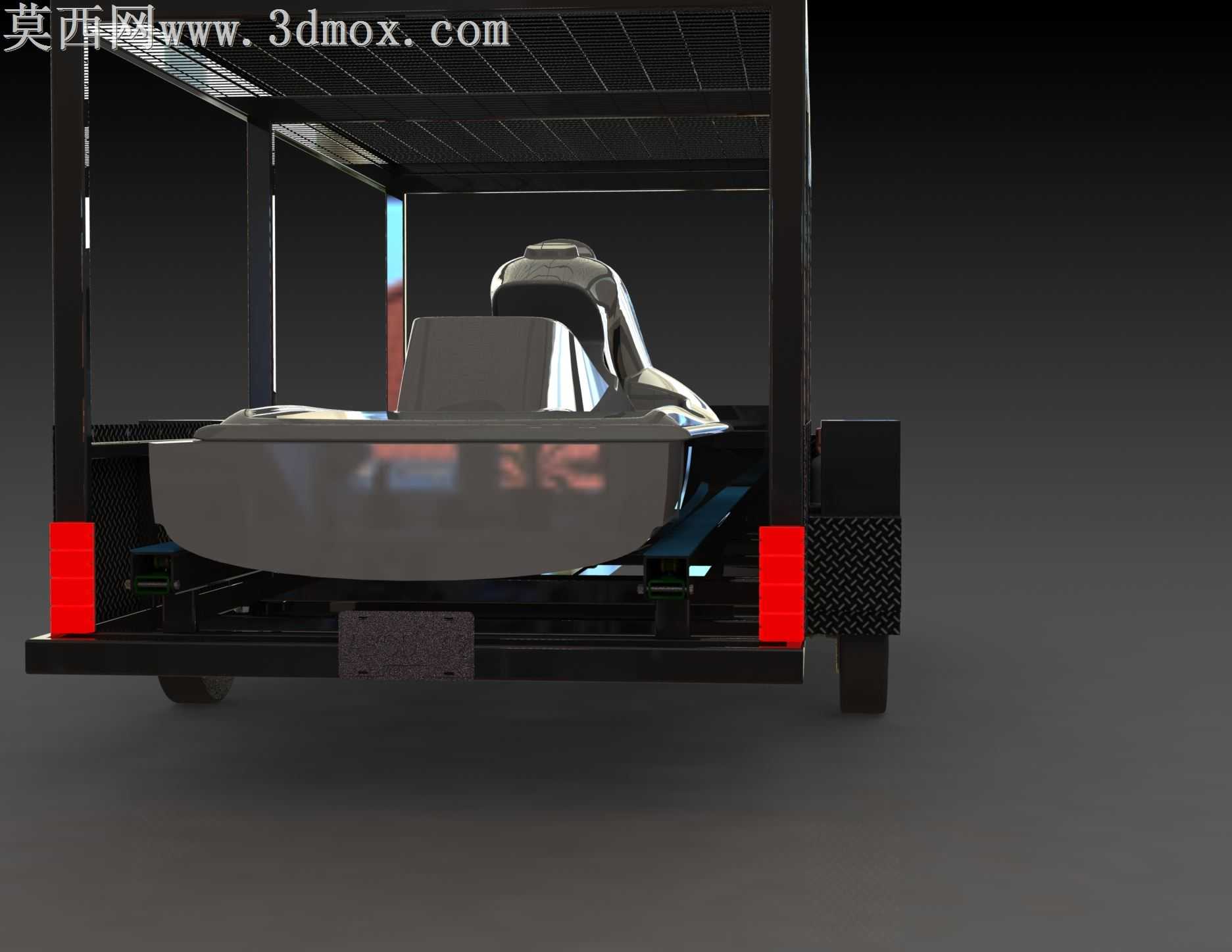

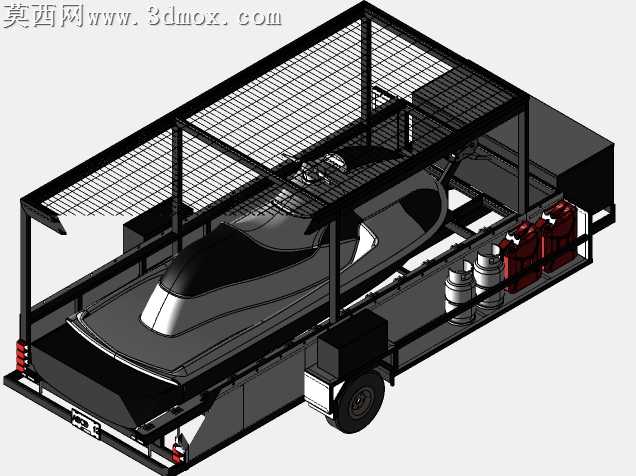

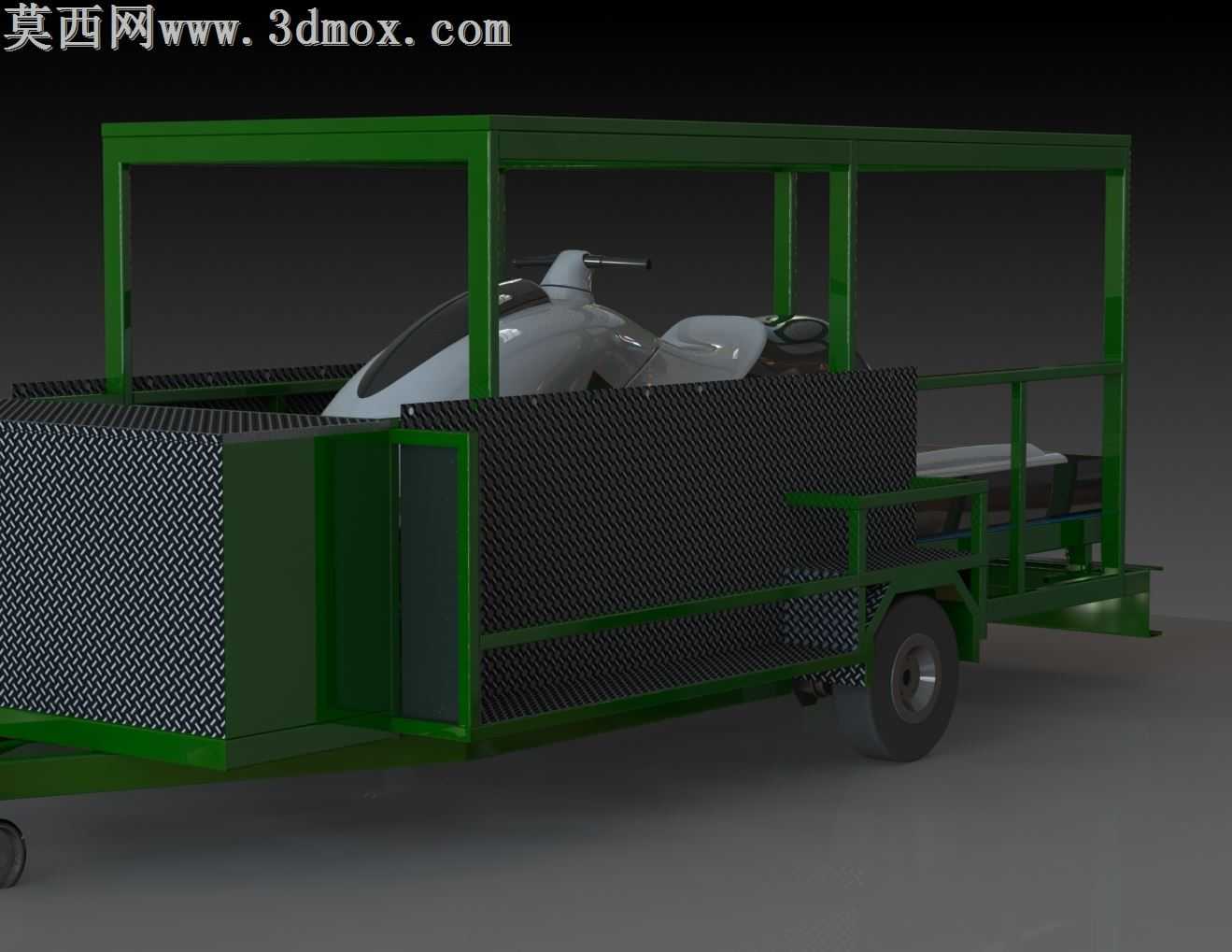

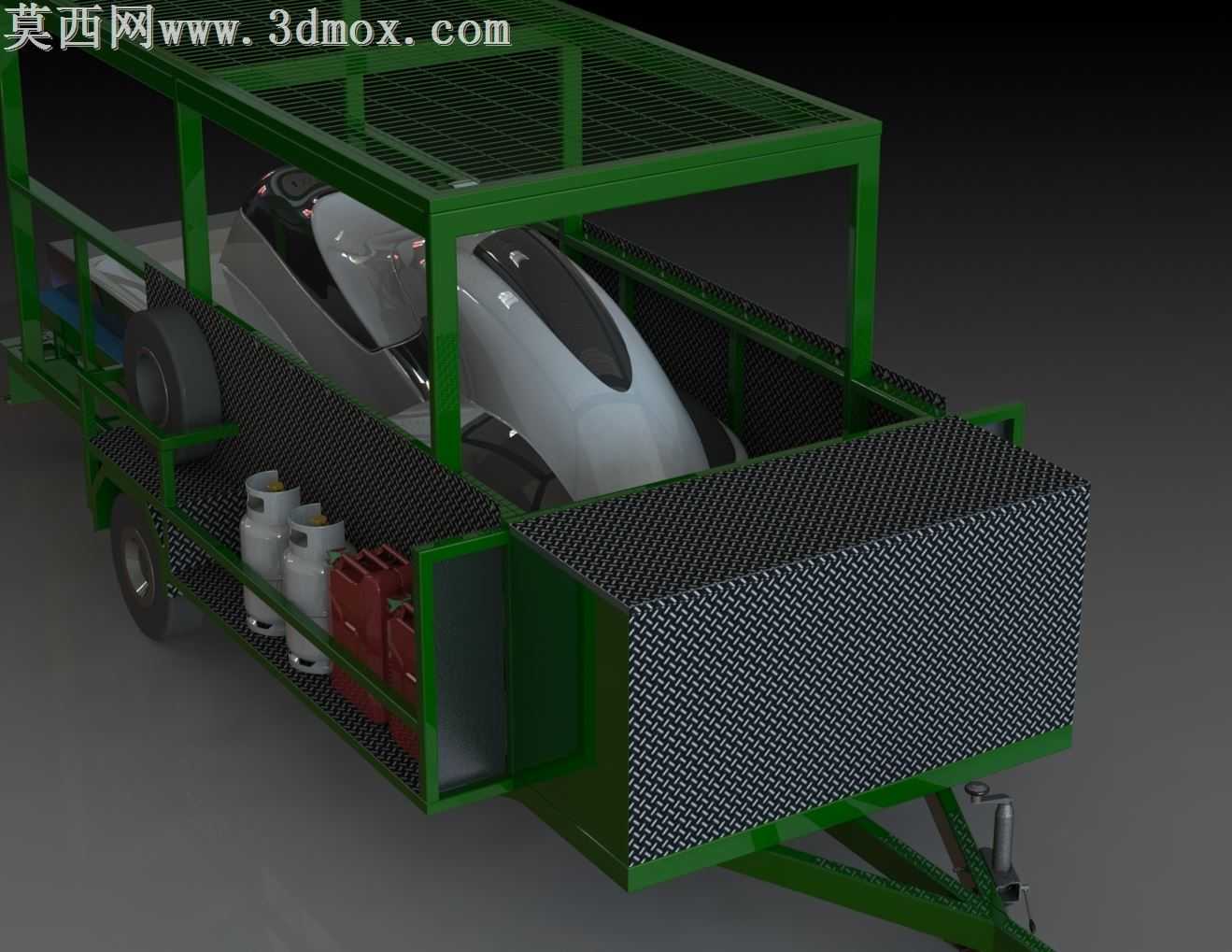

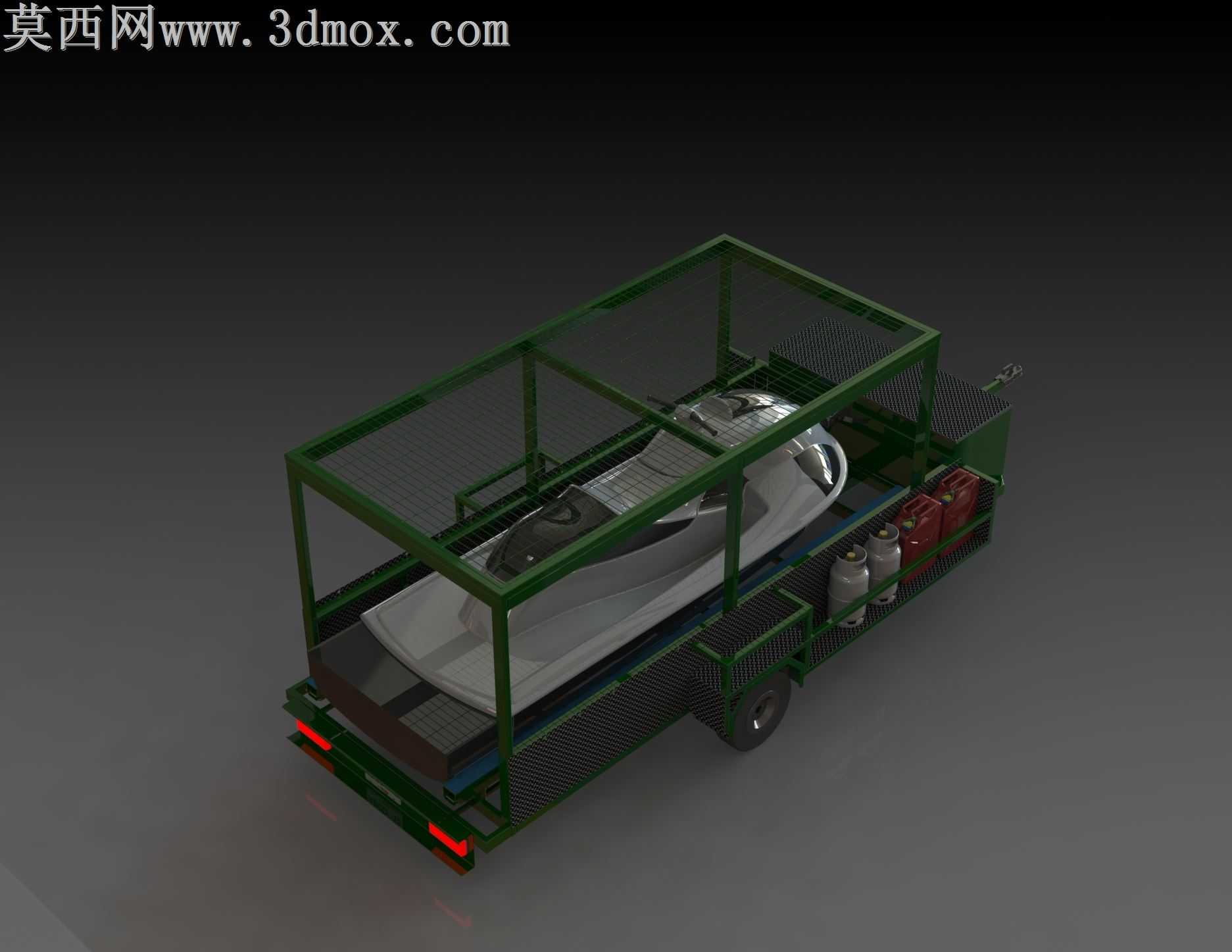

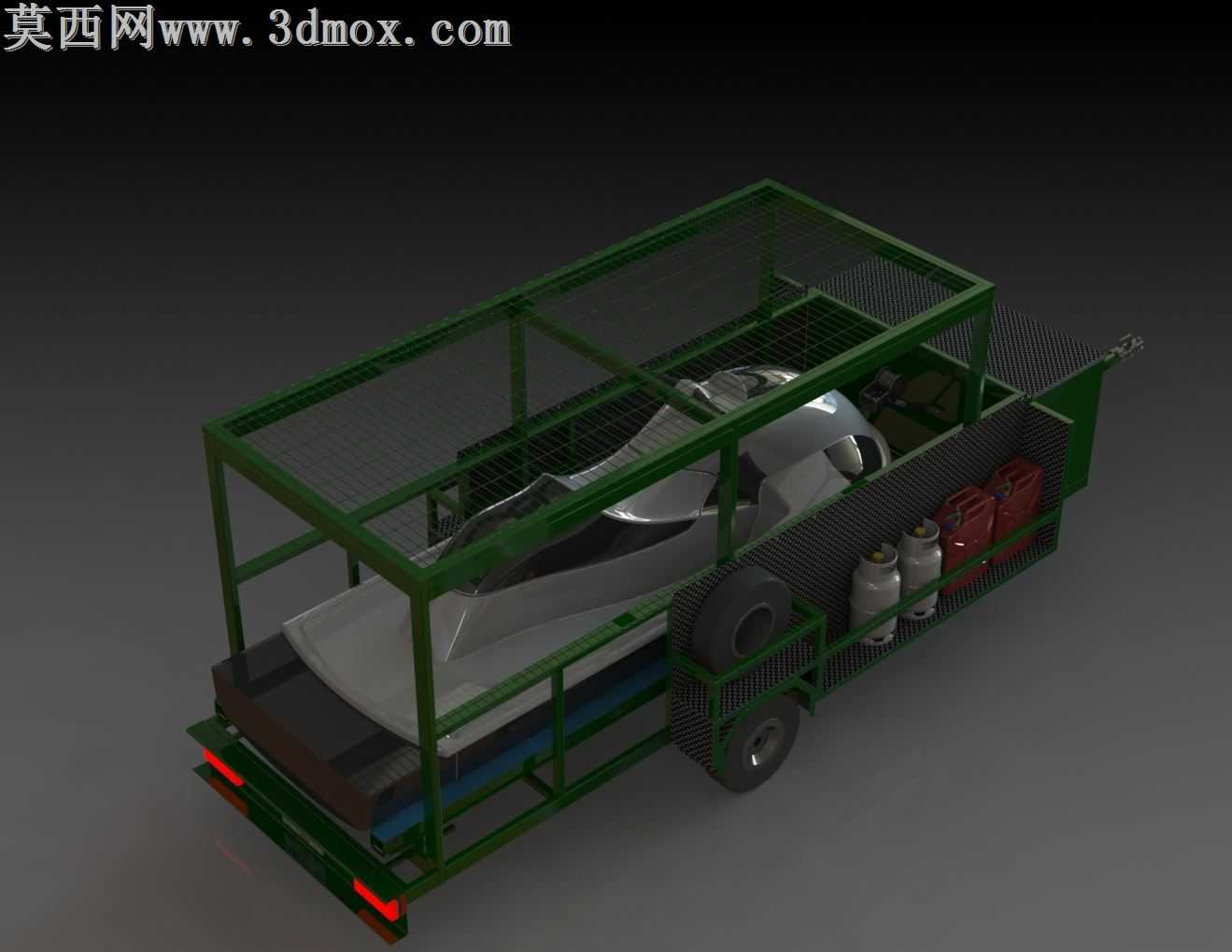

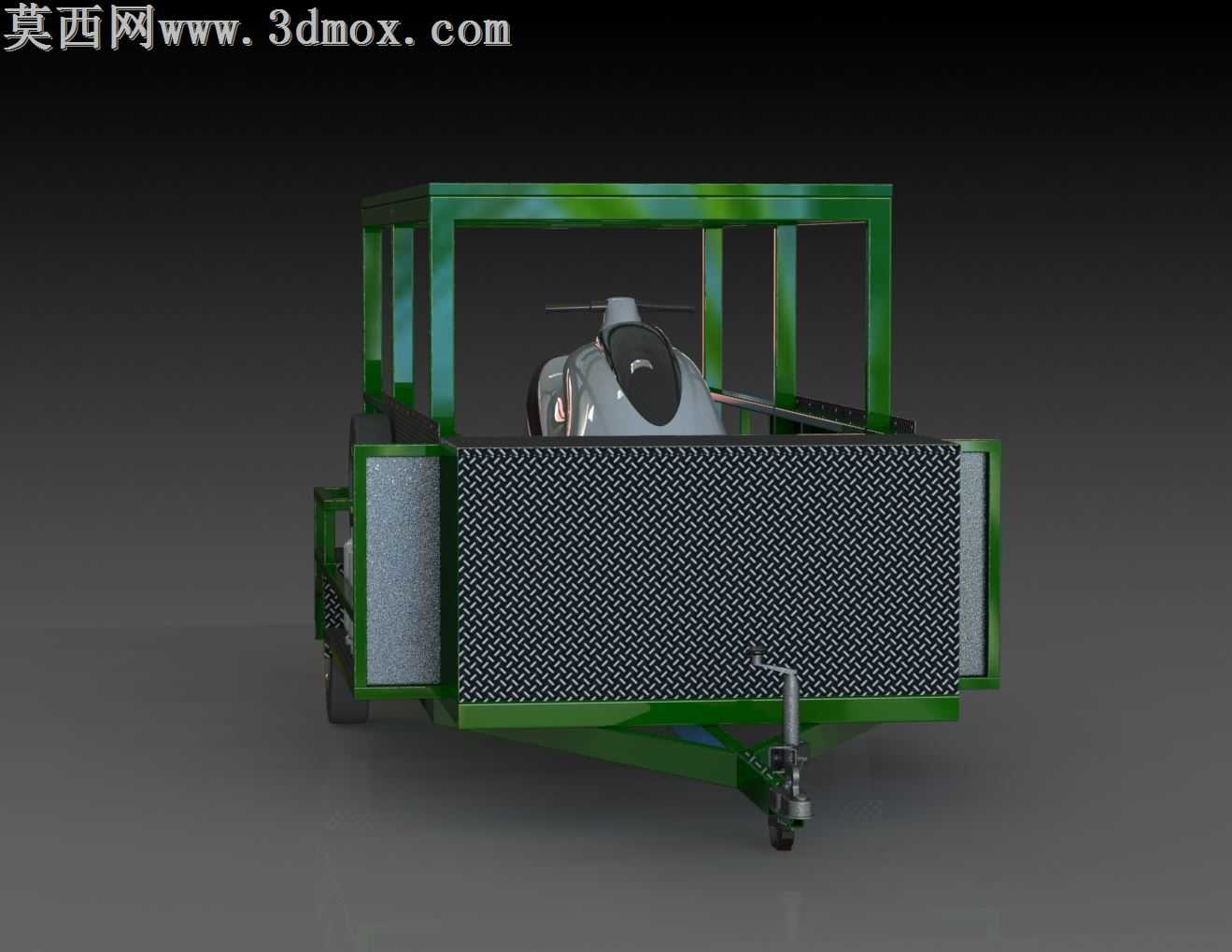

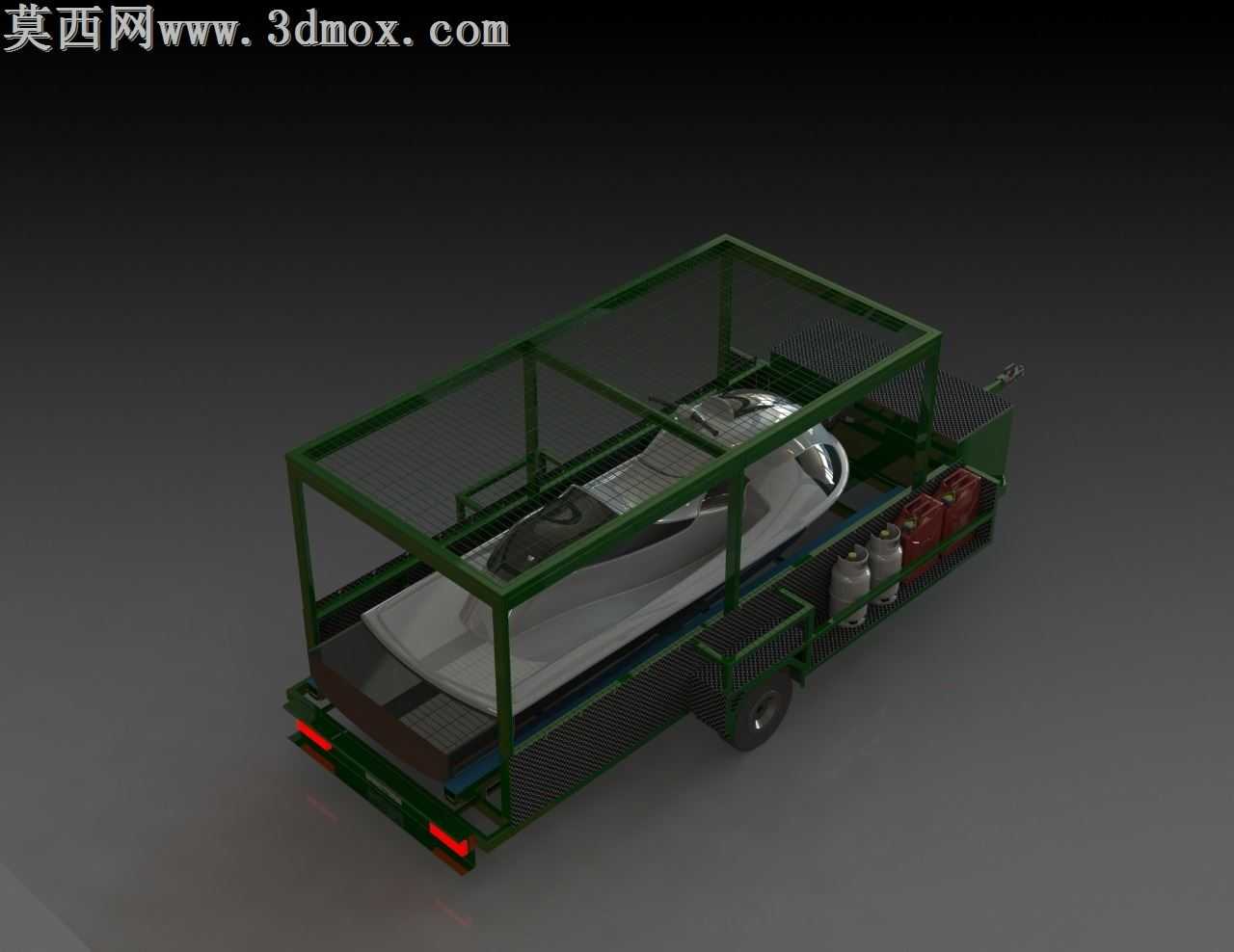

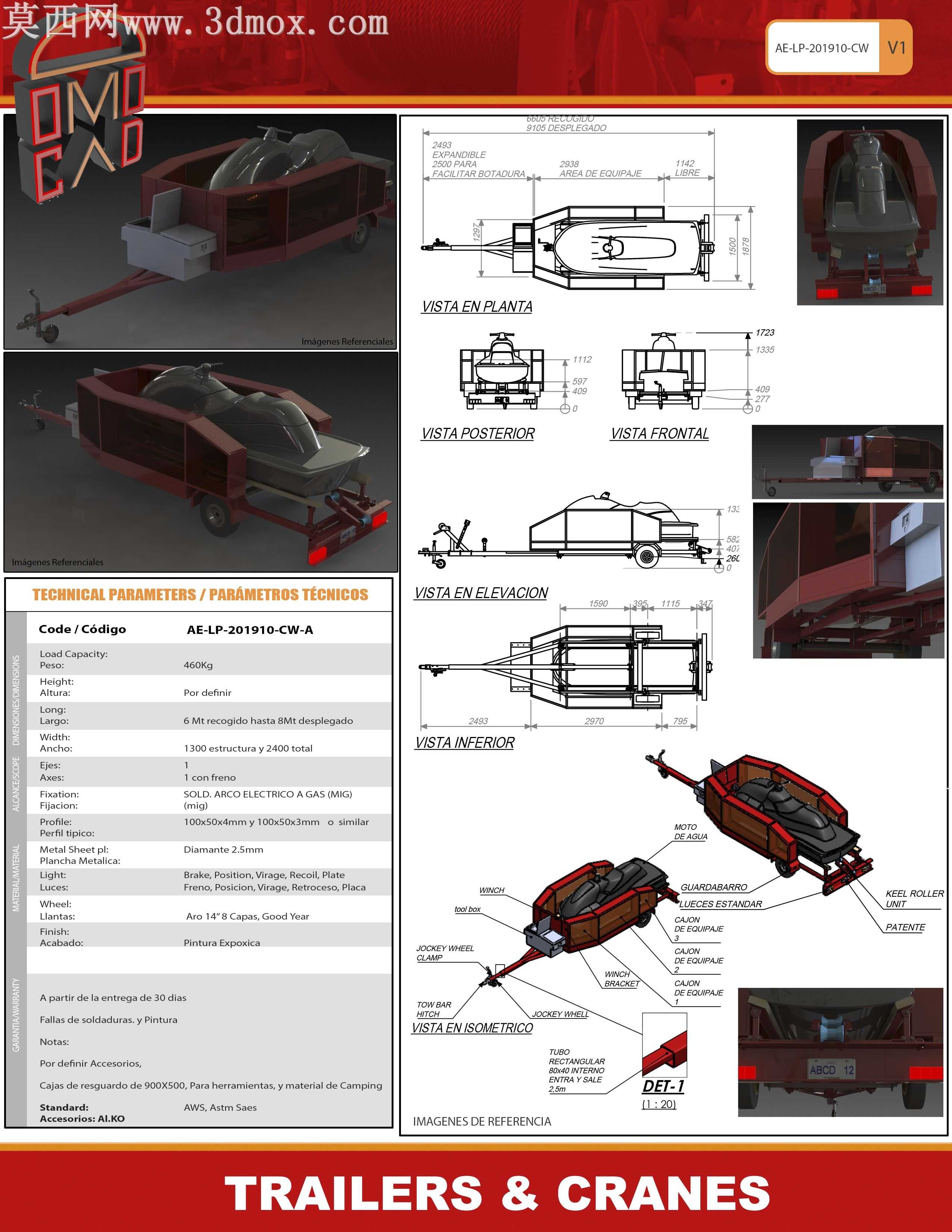

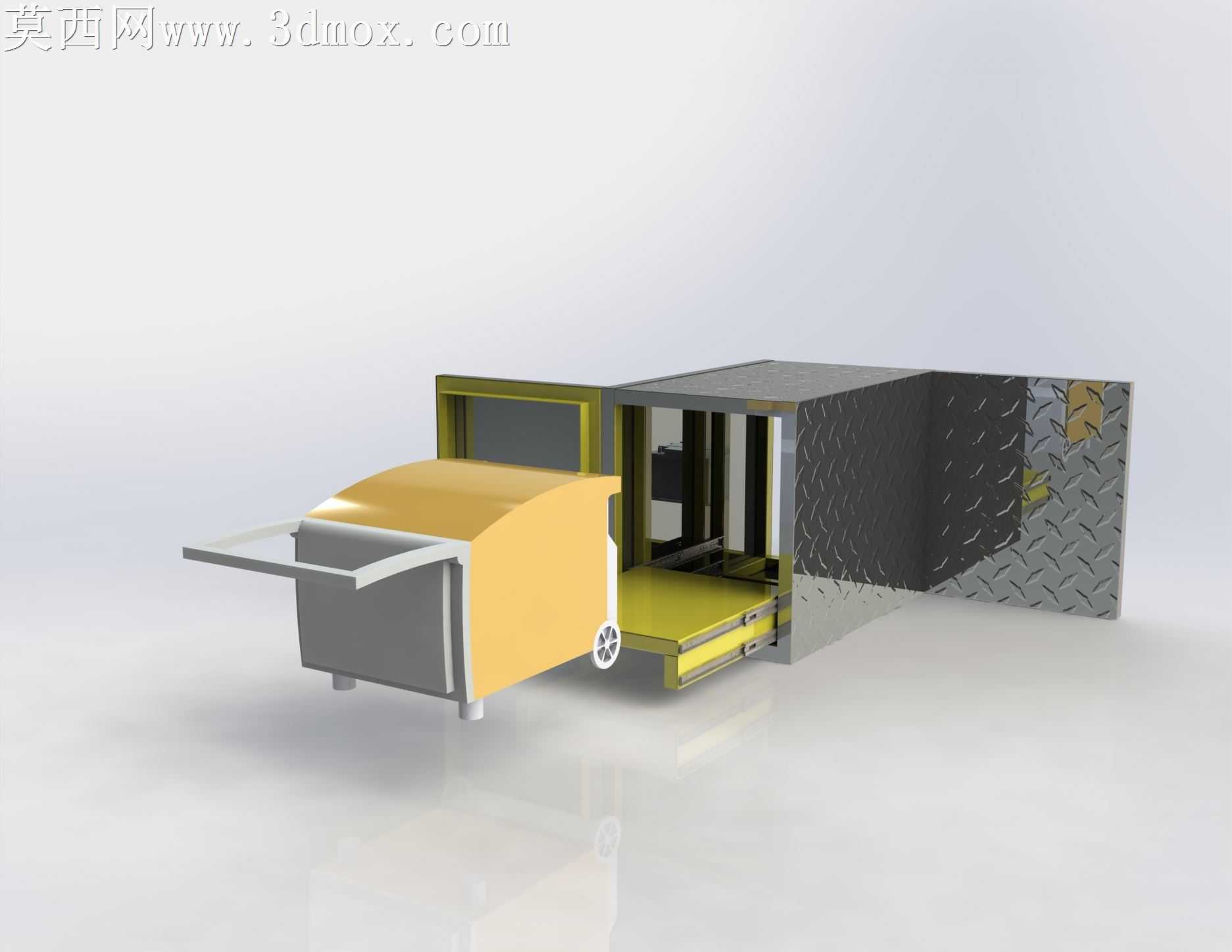

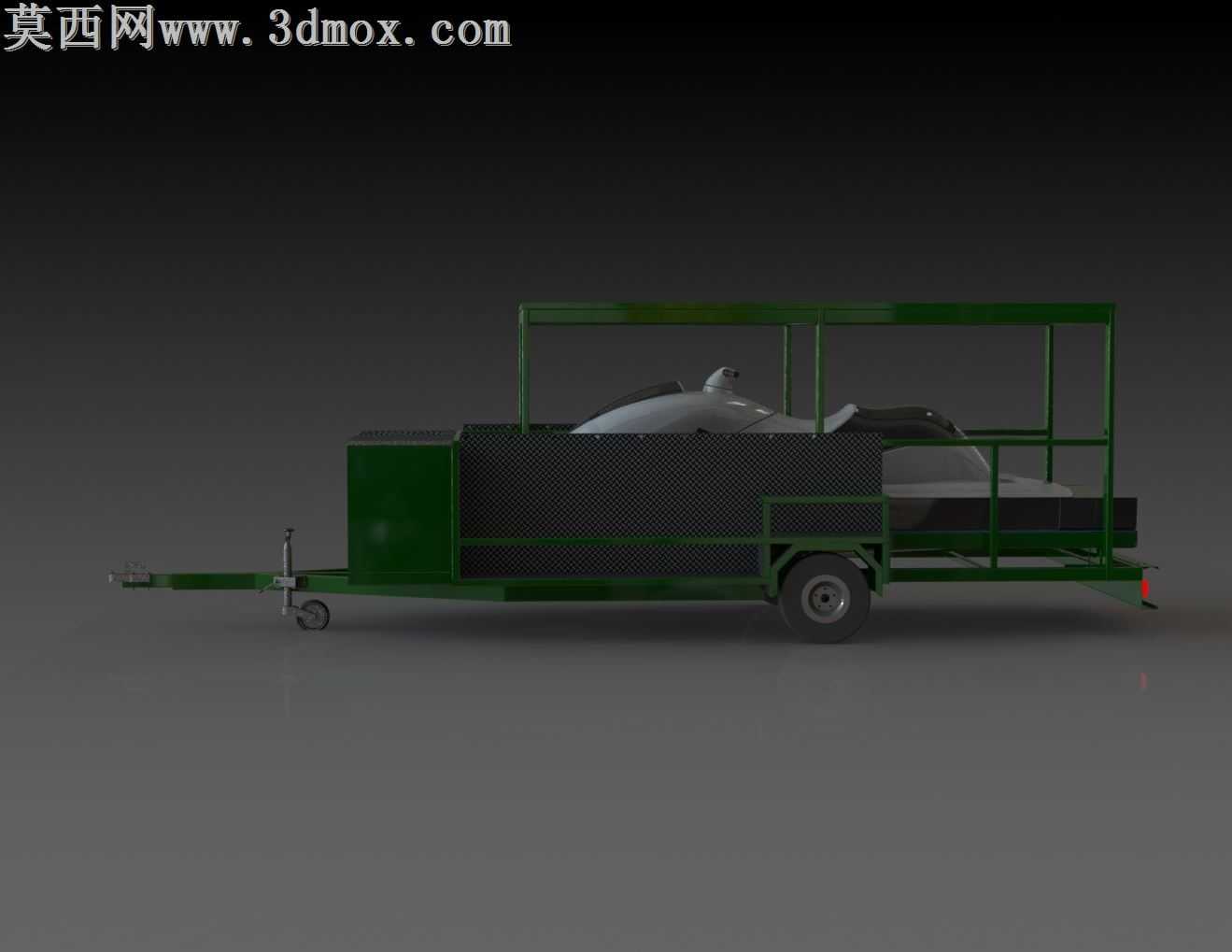

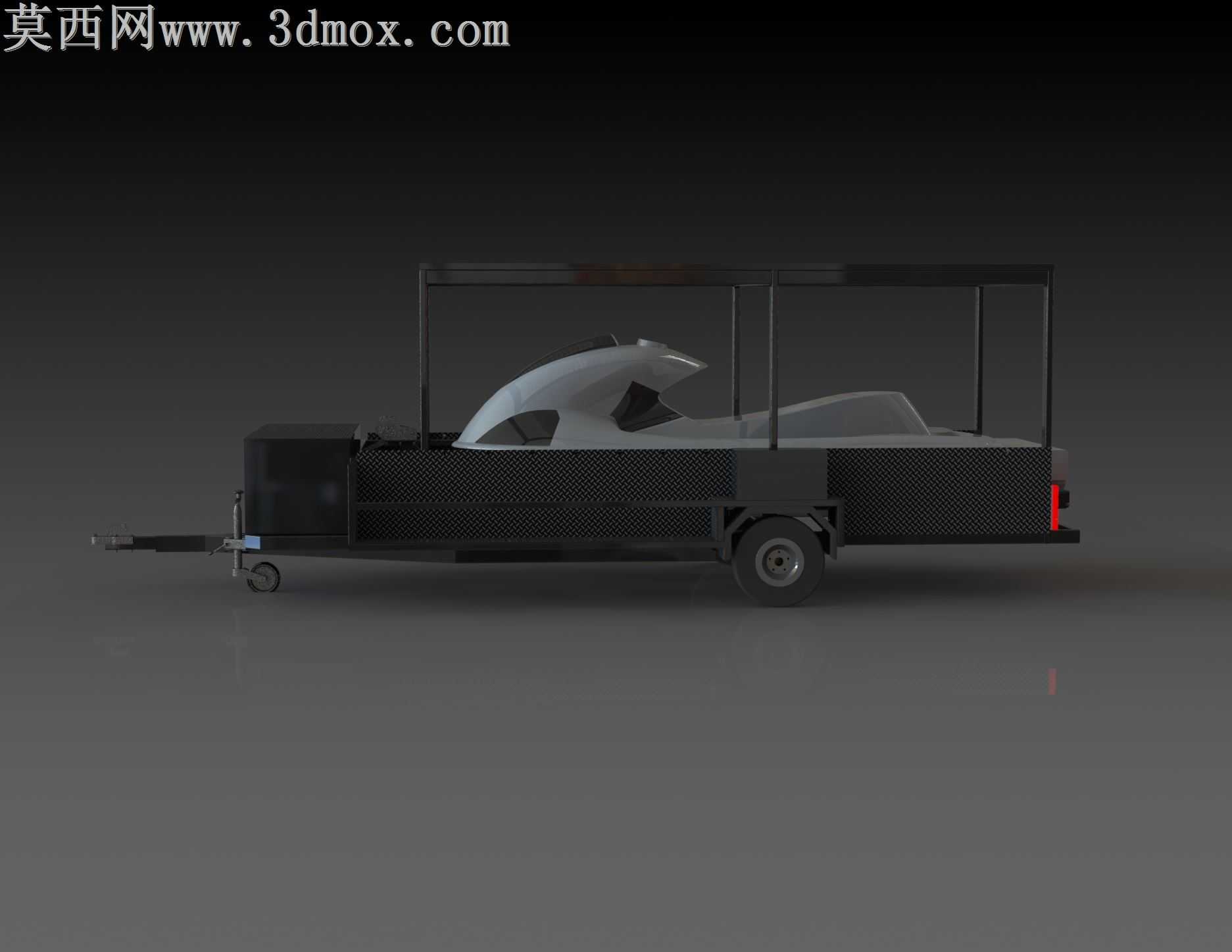

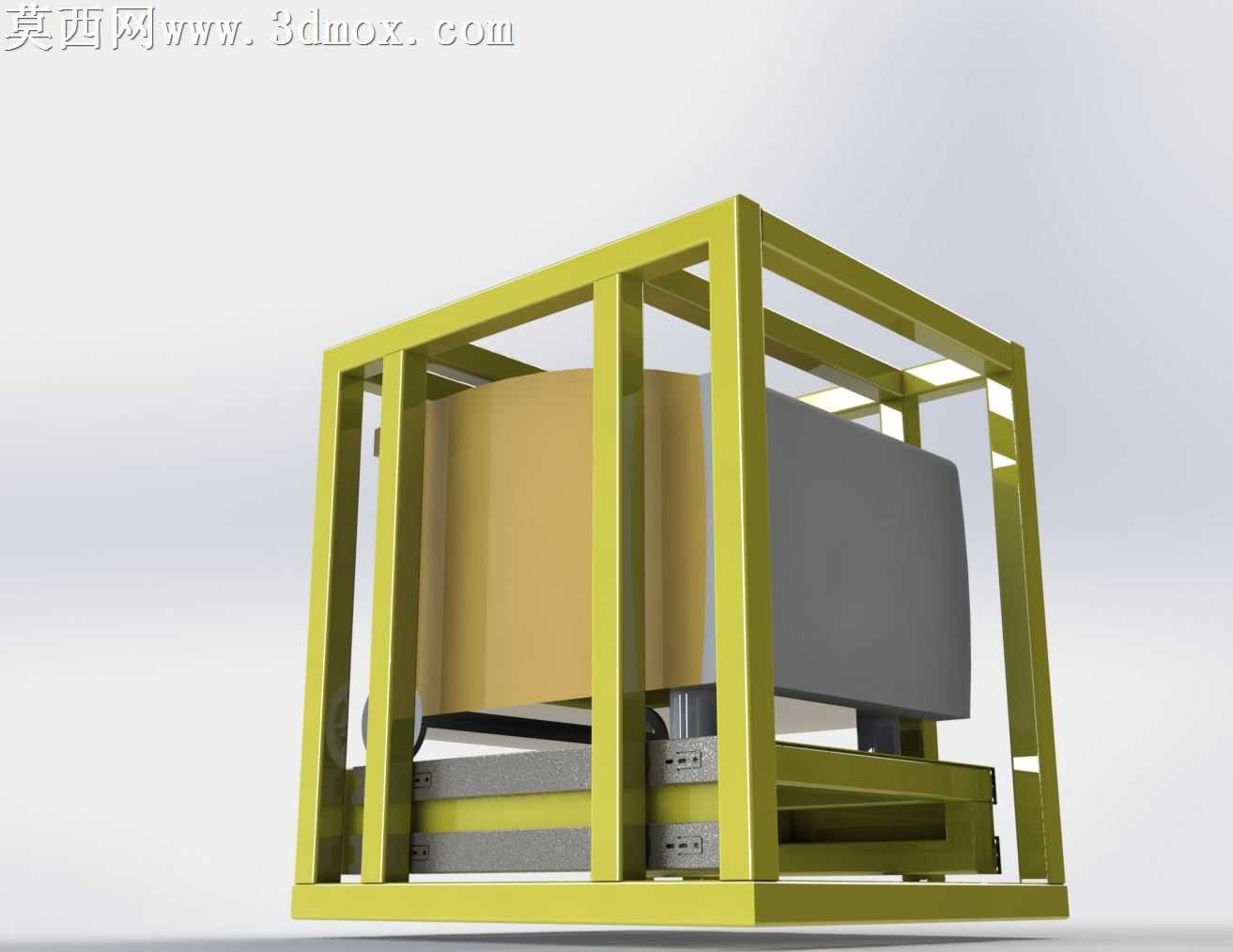

本作品围绕拖运与起重一体化作业需求开展三维设计，在建模阶段严格遵循机械装备设计的尺寸规范，先完成整体装配基准轴与基准面的搭建，确保各部件装配定位精度符合工程实际要求。建模过程中对拖车承载底盘进行了精细化结构还原，包括底盘纵梁的承重结构、牵引连接端的铰接结构、行走轮组的安装位结构，同时对起重作业模块的支撑臂、连接转轴、作业端固定结构进行了参数化建模，所有部件的连接关系均按照实际机械装配逻辑设置，可清晰展示各部件的运动限位与装配配合关系。材质设置阶段，针对不同部件的实际材质属性进行区分：拖车底盘主体采用高强度合金钢材质表现，设置了金属磨砂质感与轻微的漆面反光效果，起重作业臂采用合金结构钢材质，还原金属加工后的哑光金属质感，行走轮胎采用橡胶材质，设置了合适的粗糙度与弹性质感表现，车身覆盖件采用工程塑料与漆面材质，还原民用装备的外观质感。渲染阶段采用多视角展示方案，分别设置了俯视图、正视图、侧视图、仰视图、等轴测视图等多个标准工程视角，同时搭配爆炸视角展示各部件的装配层级关系，渲染过程中调整了合理的光照角度，避免结构阴影遮挡关键装配细节，同时通过光影层次突出各部件的结构轮廓。设计思路上，该作品兼顾了拖运载具的承载能力与起重作业的功能需求，将起重模块集成于拖车底盘之上，既保留了拖车的道路拖行移动能力，又具备小型起重作业的功能，整体结构紧凑，各功能模块布局合理，牵引端、承载区、起重作业区的位置划分清晰，既满足小型装备转运过程中的起重装卸需求，也可作为独立的小型移动起重作业单元使用。建模过程中对所有连接部位的配合间隙进行了合理设置，铰接部位预留了符合机械设计标准的转动间隙，固定连接部位还原了螺栓、焊接等不同连接方式的结构特征，整体模型结构完整，可清晰展示该类拖吊一体化装备的整体构造与功能逻辑。
