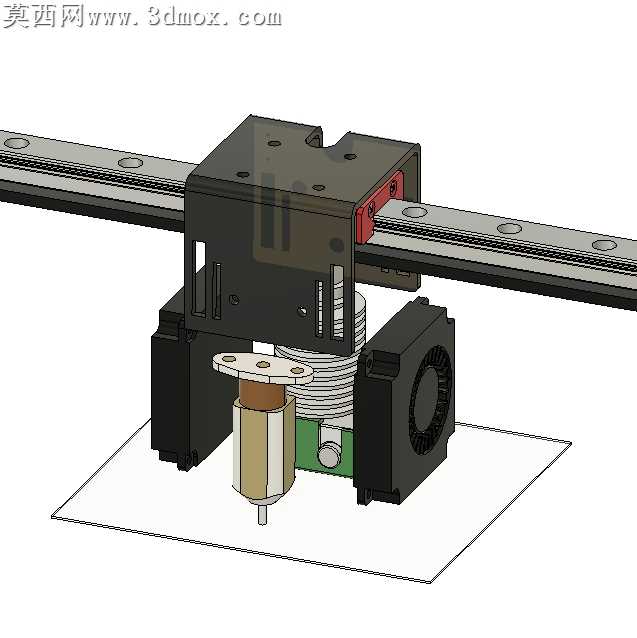

带E3Dv6与3DTouch的蓝宝石Pro打印头结构

本模型针对Two Trees Sapphire pro机型定制开发打印头组件，在三维建模阶段采用自顶向下的装配设计思路，先完成整体安装基准的搭建，匹配线性导轨的安装孔位与滑动限位尺寸，确保打印头可顺畅挂载在X轴导轨上实现平稳往复运动。建模过程中对各功能模块做了独立的结构拆分：首先是E3Dv6热端安装位，精准还原热端的固定卡槽、散热鳍片的贴合面尺寸，预留了加热棒、热敏电阻的走线槽位，避免线材在运动过程中发生干涉；其次是3DTouch传感器的安装支架，将传感器探测点与喷嘴的相对位置做了精准定位，保证自动调平过程中探测数据的准确性，支架采用轻量化的镂空设计，在保证结构强度的同时降低打印头整体重量，减少运动惯性带来的打印精度误差。散热模块部分，分别设计了热端散热风道与模型冷却风道，侧置涡轮风扇的安装位做了防震缓冲的结构预留，风道走向经过反复调整，可将冷却气流精准导向喷嘴刚挤出的耗材位置，同时保证热端散热鳍片的空气流通效率，避免热量向上传导导致耗材提前软化堵头。模型渲染阶段，针对不同部件赋予了对应材质属性：安装支架的哑光黑色工程塑料材质、导轨的金属磨砂质感、热端加热块的金属铜色质感、散热风扇的黑色网罩与扇叶细节都做了还原，通过半透明效果展示了内部走线与部件装配关系，清晰呈现各零件的装配逻辑。整体结构设计充分考虑了3D打印过程中的实际使用需求，各部件的安装间隙、螺丝孔位都做了公差预留，既保证装配的紧固性，也方便后期维护时的拆装操作，热端与传感器的位置布局经过优化，在紧凑的空间内实现了挤出、调平、散热的全部功能，不会与打印平台、机架部分发生运动干涉，适配原机型的运动行程范围，可直接用于该机型的打印头升级改装参考。
