HevORT打印机Z轴辅助传动结构设计

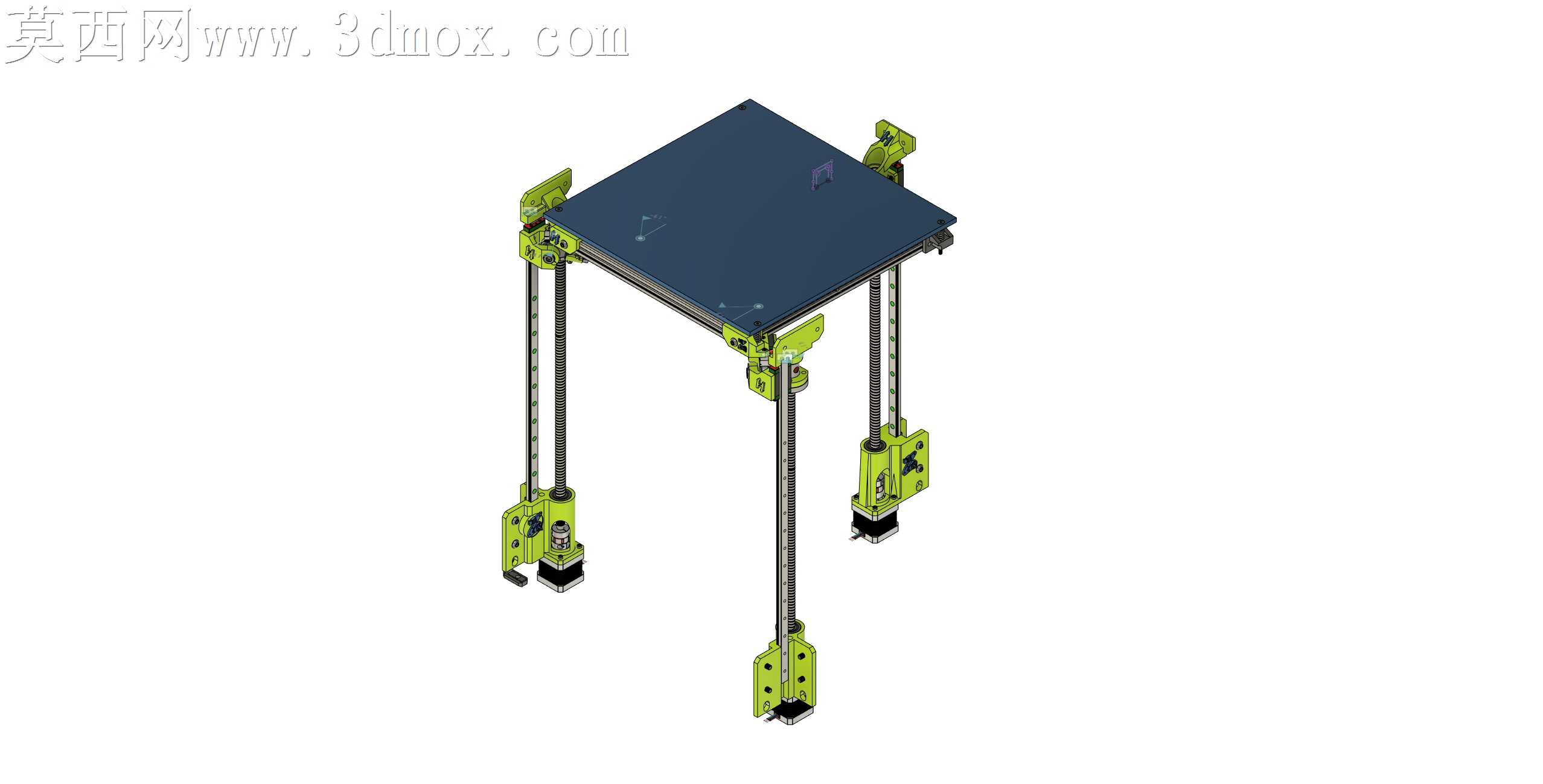

本模型为HevORT Advanced DIY 3D打印机的Z轴辅助传动组件，采用三维参数化建模完成整体装配设计，建模过程中严格遵循机械装配公差规范，对每一处连接结构、运动配合间隙都做了精准的参数约束，确保各部件在虚拟装配环境下无干涉、可实现预期的运动模拟。模型渲染阶段采用哑光工业质感材质，对金属传动件赋予磨砂金属材质表现丝杠与导轨的金属质感，对3D打印结构件赋予黄绿色哑光工程塑料材质，清晰区分不同功能的部件，平台部分采用深色哑光板材材质还原打印平台的实际视觉效果，渲染光影采用柔和的工业展示光效，清晰呈现各部件的结构轮廓与装配关系。结构设计上，该Z轴组件采用四点支撑的传动布局，搭配MGN直线导轨作为运动导向部件，保障Z轴升降过程的直线度与运动稳定性，传动部分采用滚珠丝杠结构，有效降低传动摩擦、提升Z轴升降的定位精度，避免普通T型丝杠传动的回程误差问题，四个传动支撑单元对称分布在打印平台四角，配合独立的传动固定座结构，可有效抵消平台升降过程中的偏载力矩，保障大尺寸打印平台升降过程的水平度。设计思路围绕DIY3D打印机的Z轴精度提升需求展开，针对传统单丝杠或双丝杠Z轴传动在大尺寸平台上易出现的平台倾斜、传动卡顿问题，采用多点同步传动搭配高精度直线导轨的方案，兼顾DIY组装的便利性与运动精度，各安装座的安装孔位、导轨与丝杠的配合位置都做了适配性设计，方便爱好者自行采购标准件完成组装调试，同时结构预留了足够的调节余量，可适配不同尺寸规格的热床平台安装，满足不同幅面的DIY3D打印改装需求。
