Profile Elite款自行车花鼓完整结构设计

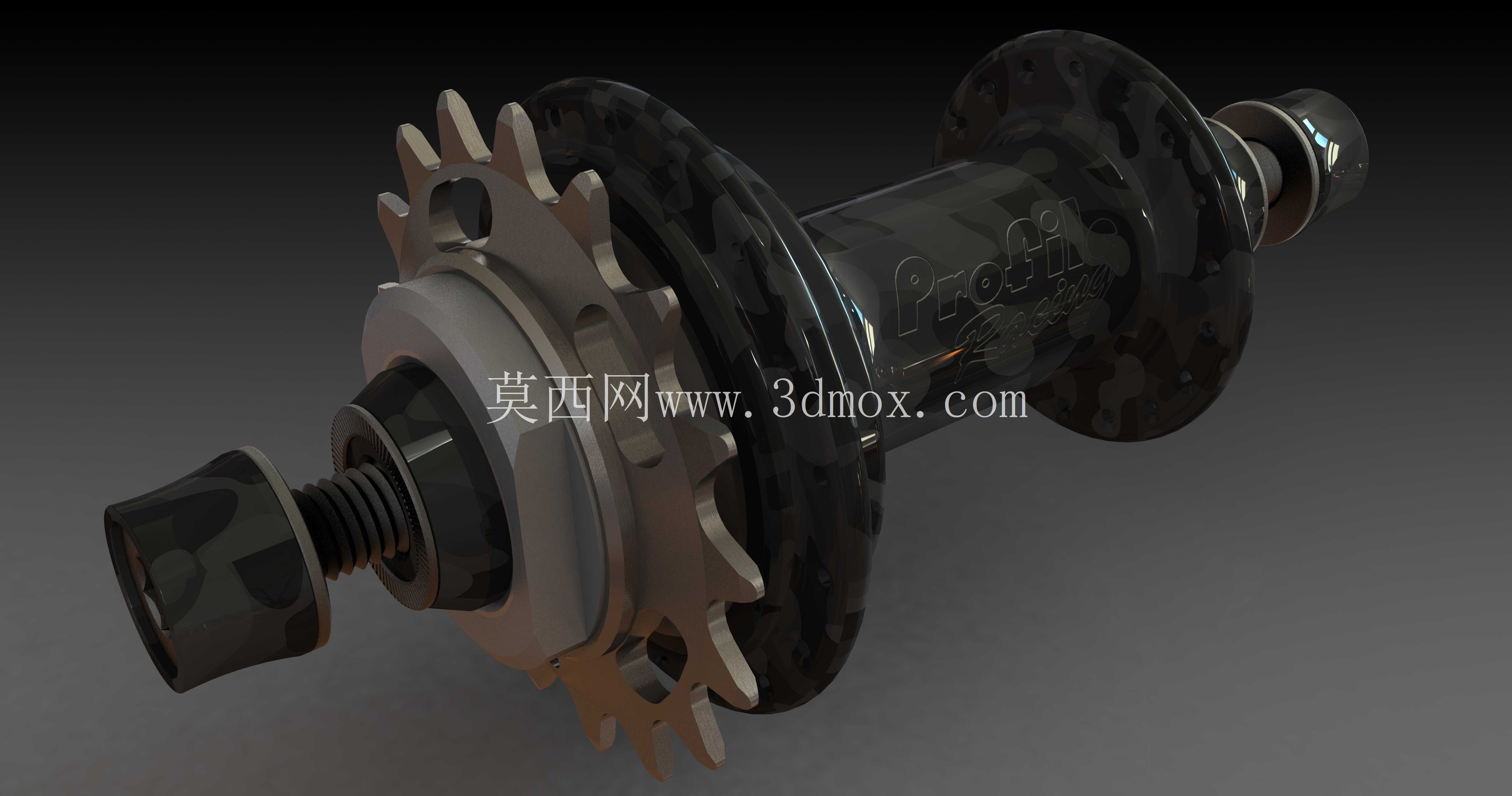

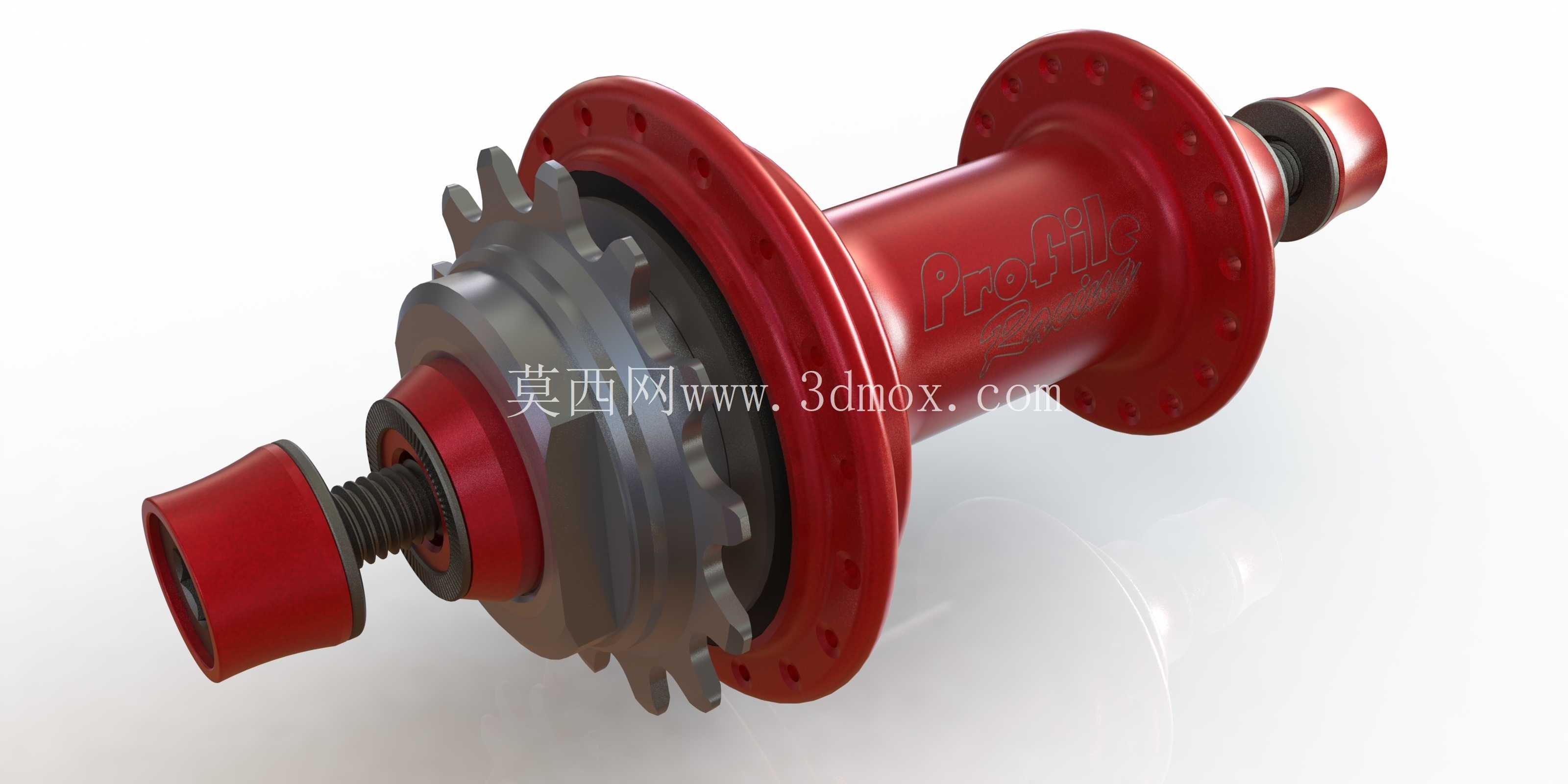

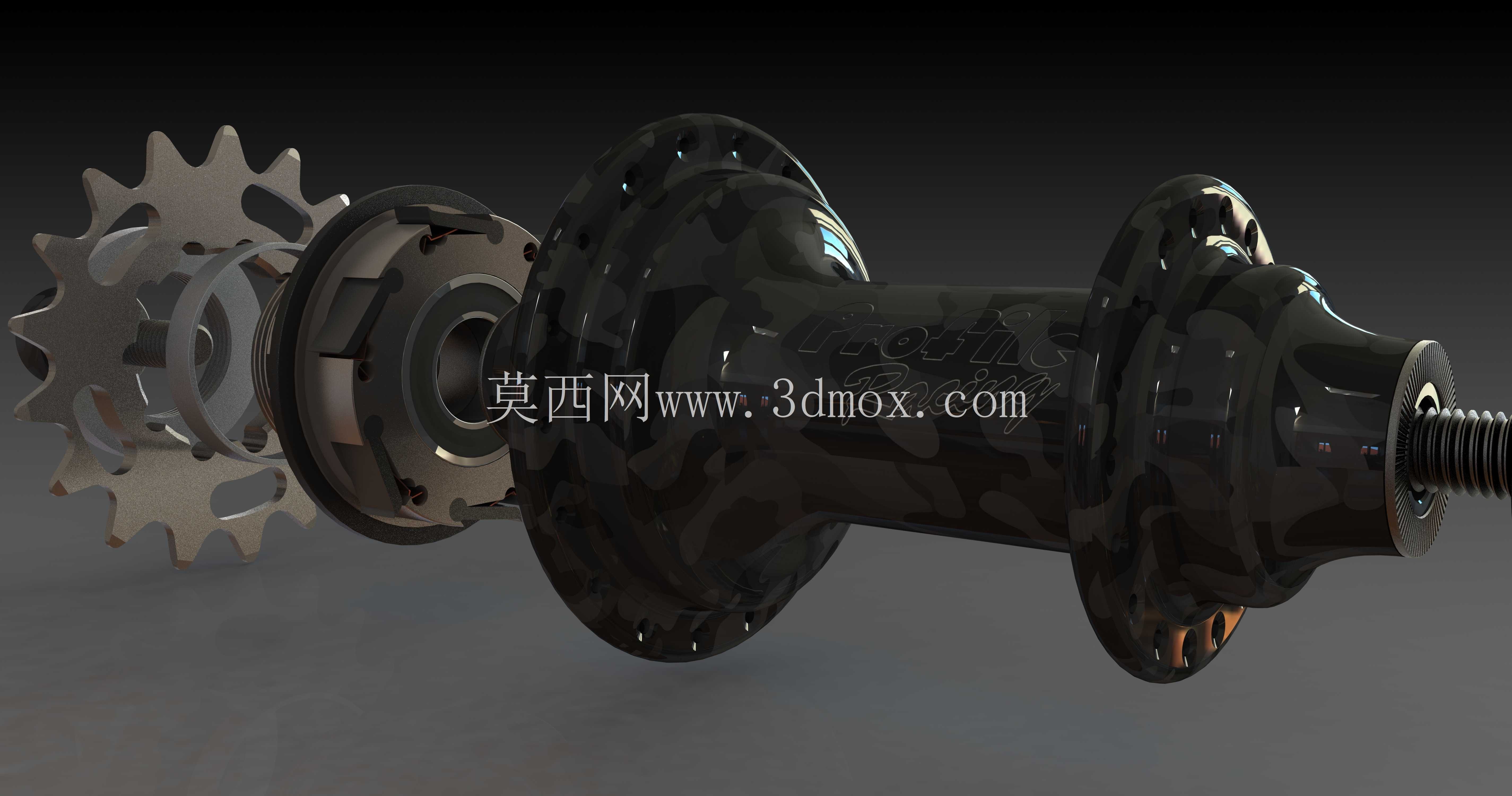

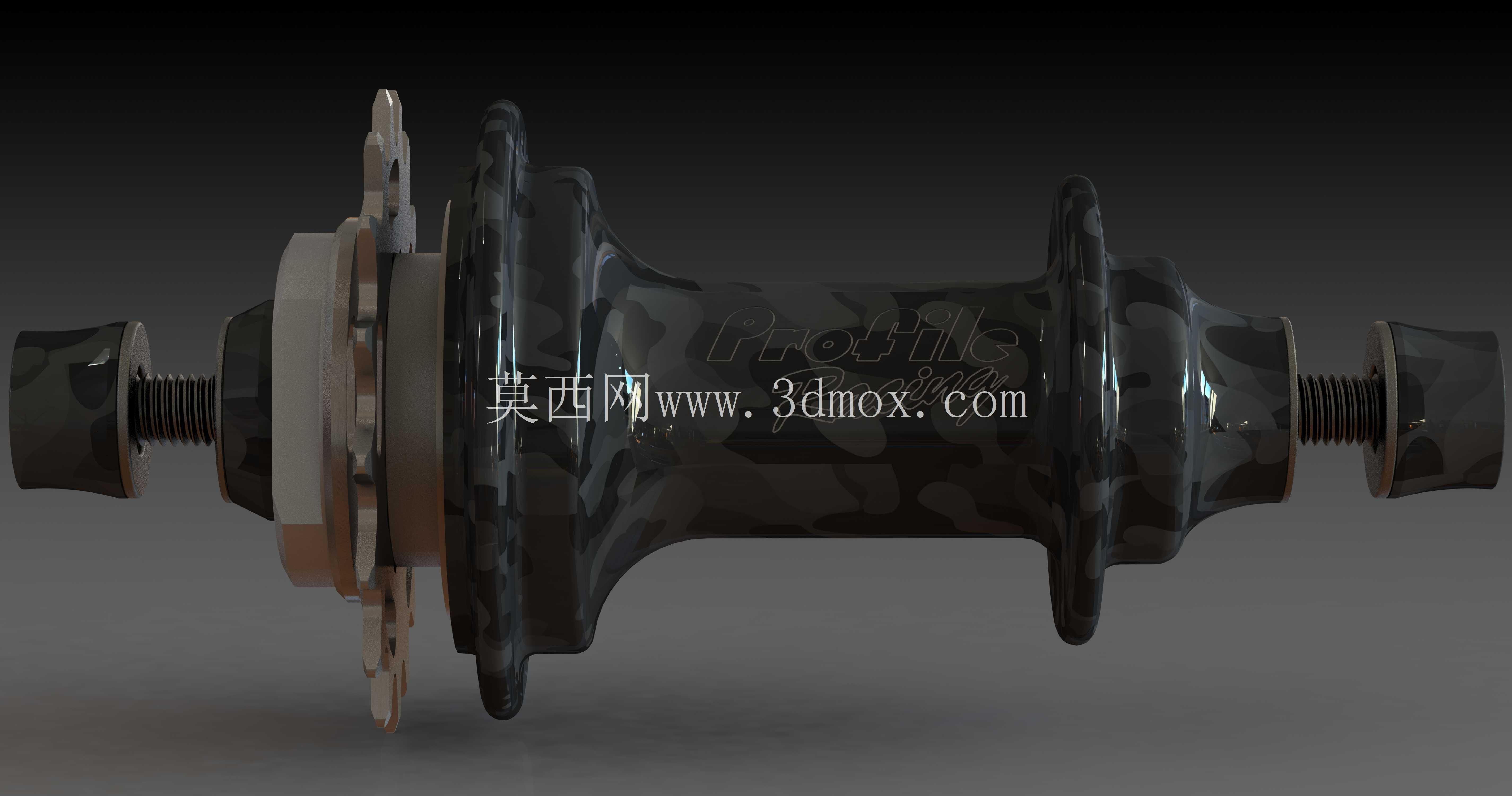

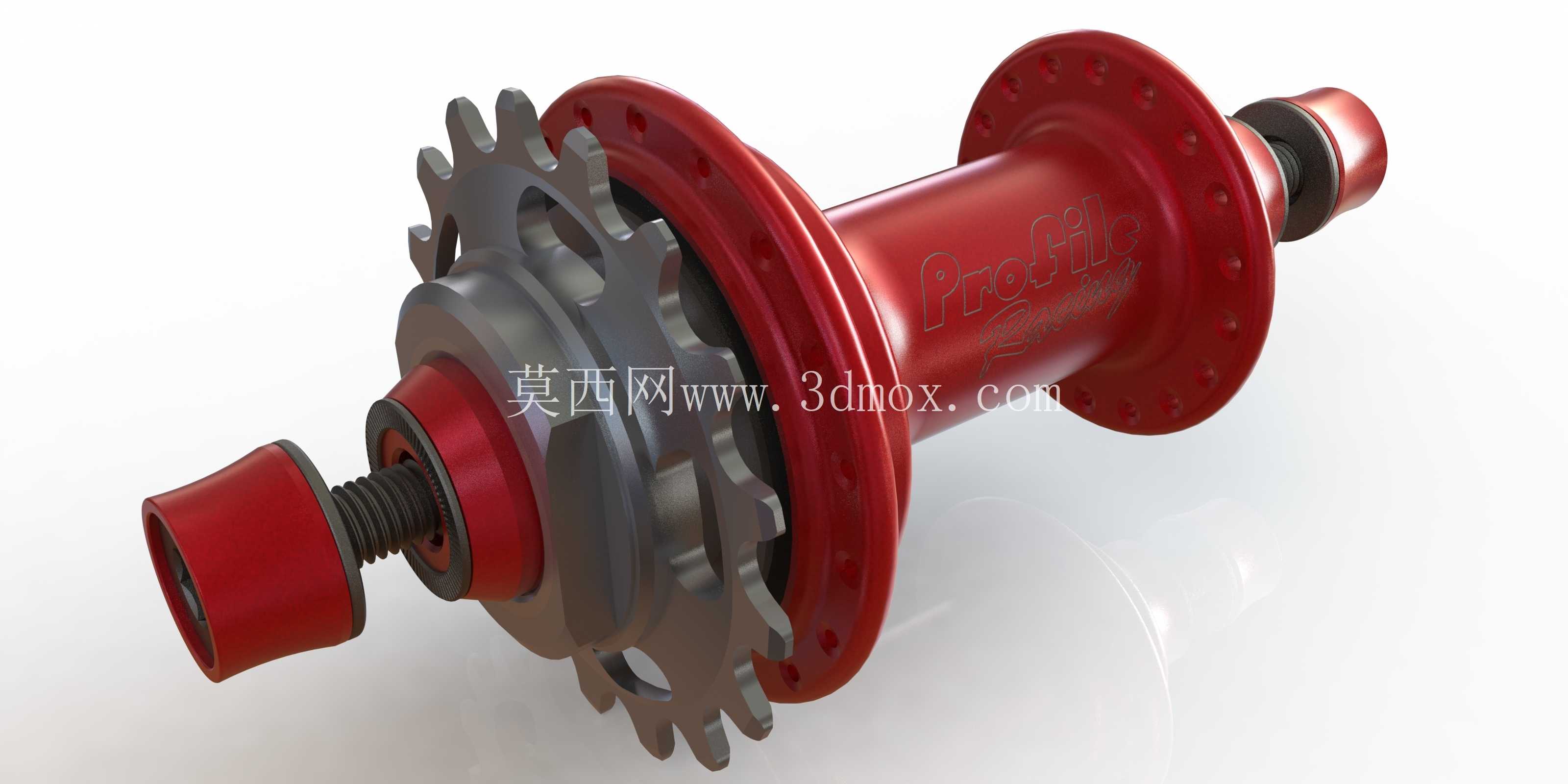

　　在BMX小轮车、街式特技单车的轮组系统中，花鼓作为连接辐条、轮圈与车架前叉/后叉的核心回转部件，直接决定轮组的传动效率、抗冲击性能与回转精度，这款Profile Elite花鼓的三维结构完整还原了成品的全部装配细节，覆盖从轴芯到棘爪的每一个零件结构，可直接用于轮组配套设计、改装件开发或结构原理教学场景。从实际使用场景来看，这类花鼓主要面向高强度特技骑行、竞速BMX赛事需求，骑行过程中需要承受落地冲击、侧向扭力、瞬时大扭矩传动的多重载荷，因此结构设计上做了多维度的强度适配。

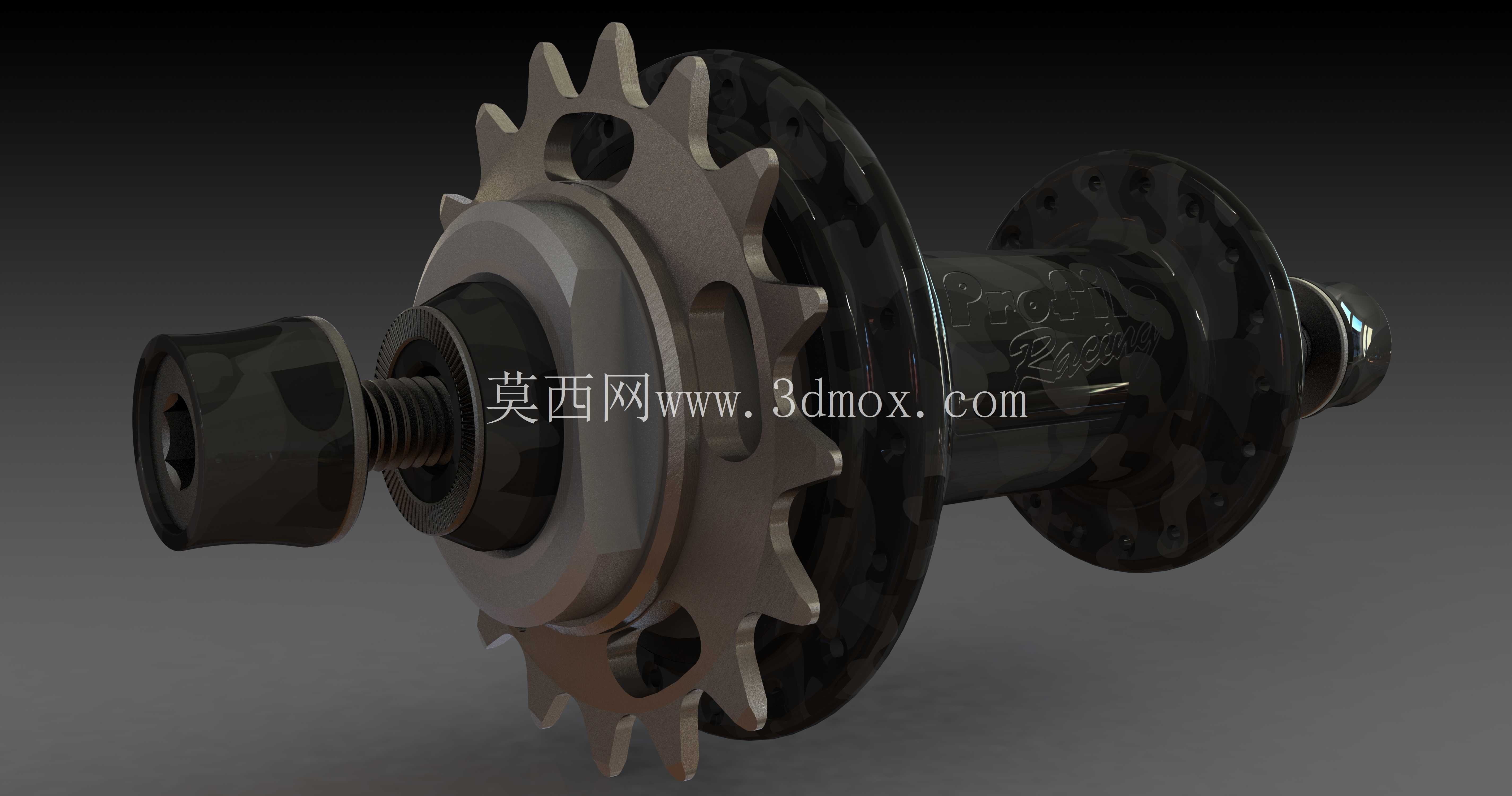

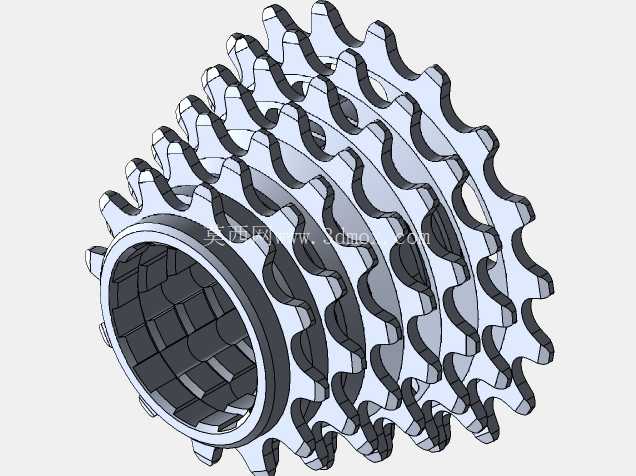

　　核心的轴芯采用3/8英寸内螺纹规格，安装时可直接匹配标准规格的花鼓锁紧螺母，适配绝大多数BMX车架的后叉开档尺寸，安装边界上轴芯两端伸出长度经过精确控制，既保证锁紧后螺母与叉片的接触面积足够，又不会出现轴芯过长干扰曲柄转动、过短导致螺纹啮合不足松脱的问题。传动侧的结构采用17T飞轮搭配68齿棘轮环的组合，这种齿数搭配可以在保证驱动响应速度的同时，兼顾踩踏时的扭矩输出比，飞轮采用钛合金材质的结构设计，齿形经过修型处理，与链条啮合时的间隙控制在合理范围，既不会出现卡链、跳齿的问题，又能降低链条与齿面的摩擦损耗；驱动侧的棘爪搭配铬钼钢弹簧，弹簧的预紧力经过调校，正常滑行时棘爪可以顺畅在棘轮齿上滑过，不会出现异常打齿的异响，而当踩踏发力时，棘爪可以在弹簧推力下瞬间卡入棘轮齿槽，实现无虚位的动力传递，这套棘爪棘轮结构的啮合深度经过反复校核，即使在大落差落地同时发力踩踏的极端工况下，也不会出现棘爪滑脱导致的踏空问题。

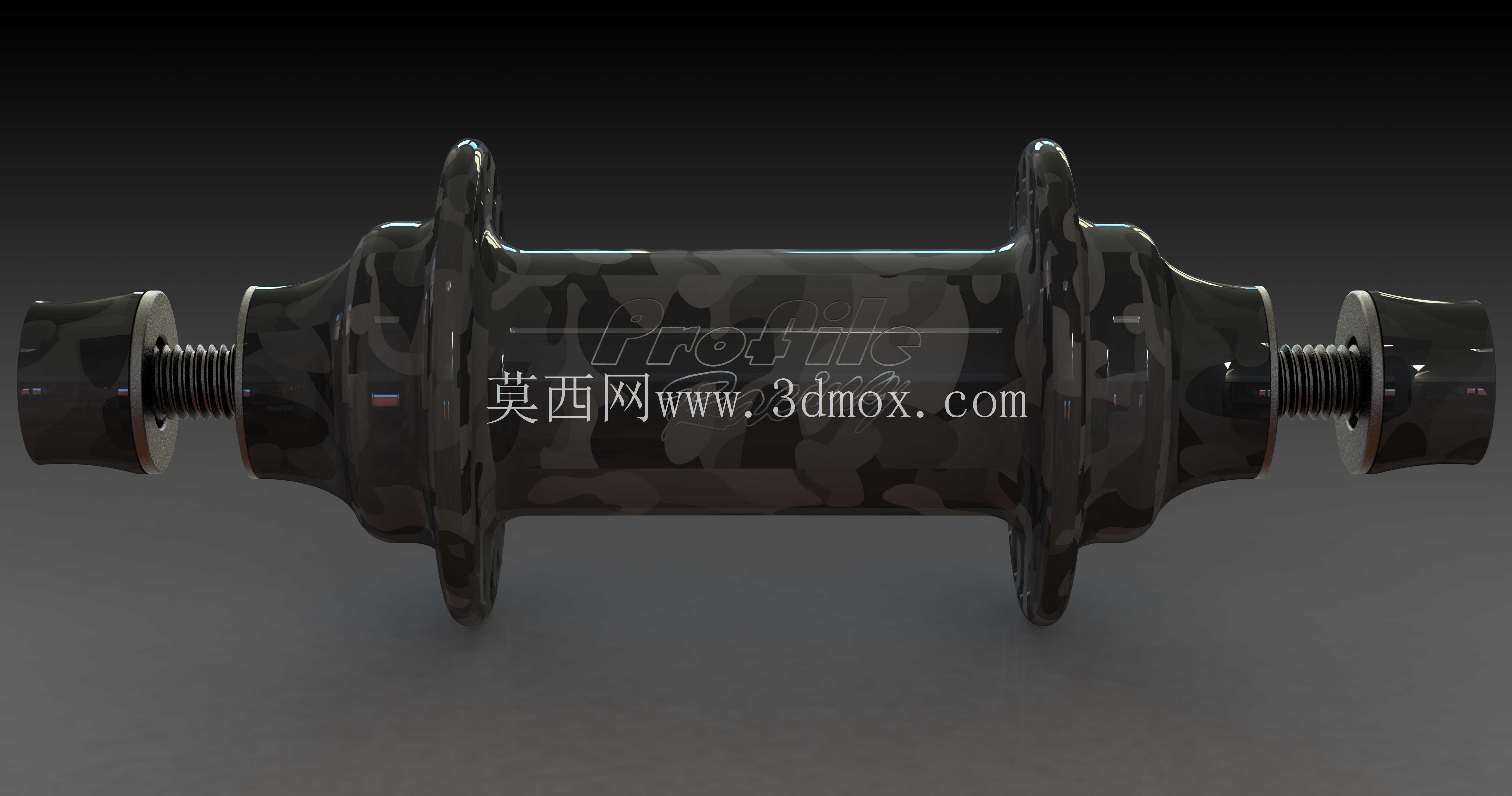

　　花鼓的壳体部分采用铝合金材质加工，法兰盘的尺寸、辐条孔的分布角度完全匹配标准辐条编圈需求，孔位的倒角处理可以避免辐条帽安装时出现应力集中，降低辐条断裂的风险；锁紧环与飞轮垫片采用同材质铝合金加工，既可以通过螺纹锁紧将飞轮牢牢固定在花鼓壳体上，又能控制整体重量，垫片的厚度经过精确计算，安装后飞轮的横向位置可以与前牙盘的齿片完全对齐，避免链条出现偏磨，提升传动系统的整体使用寿命。连接结构上的螺栓全部采用铬钼钢材质，强度等级满足冲击载荷下的受力要求，螺纹规格统一，方便维护时的拆装操作。

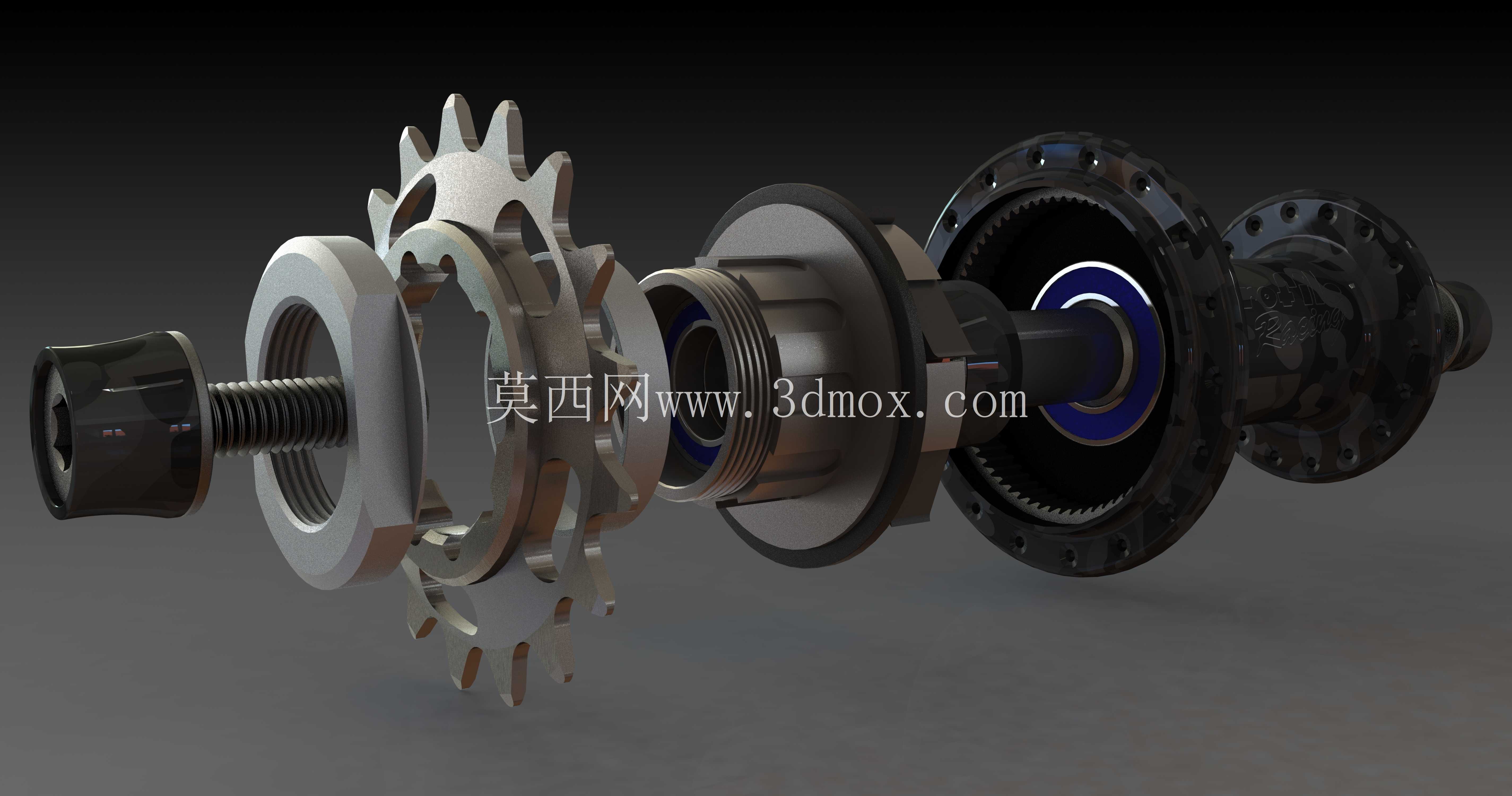

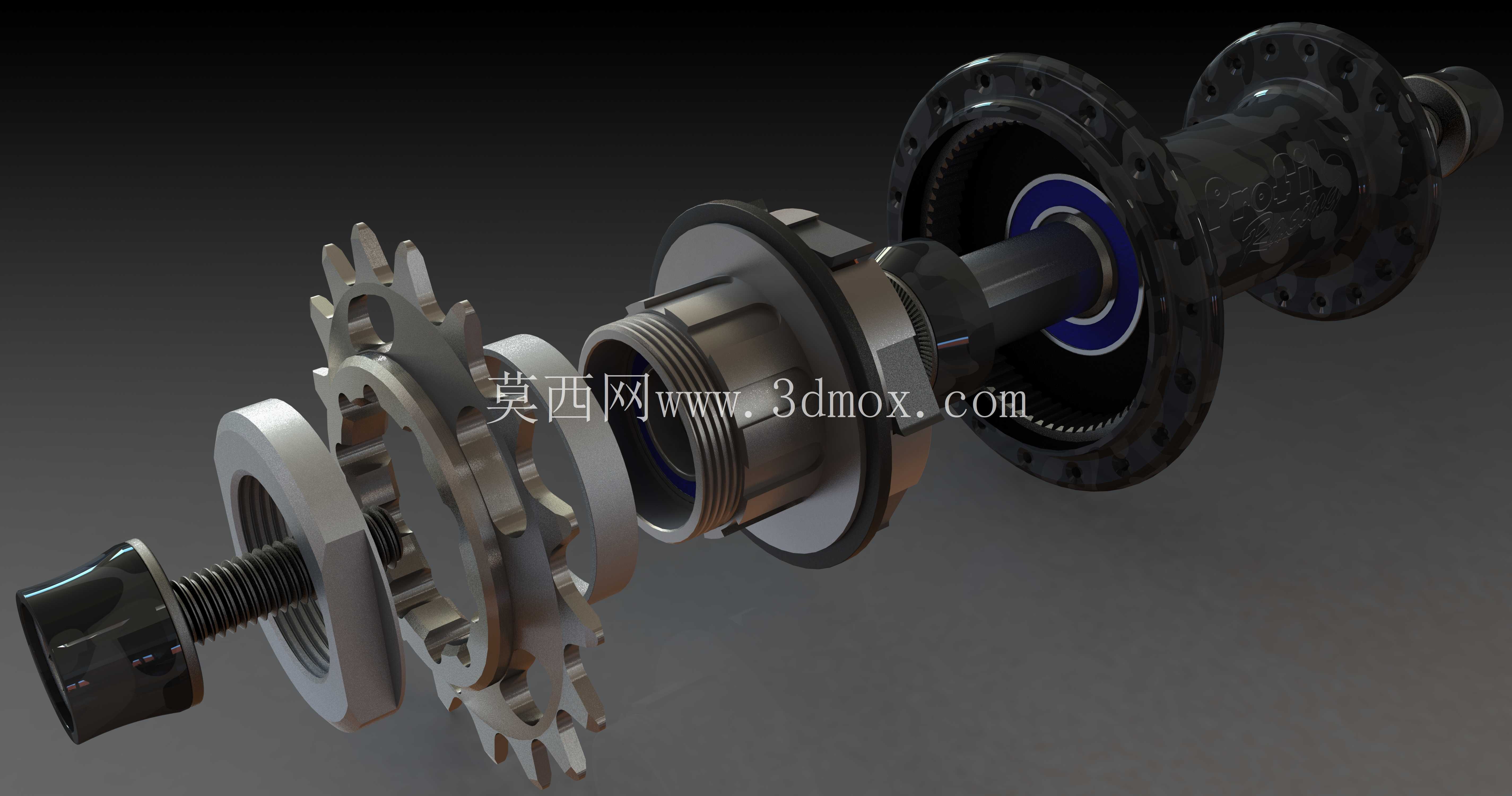

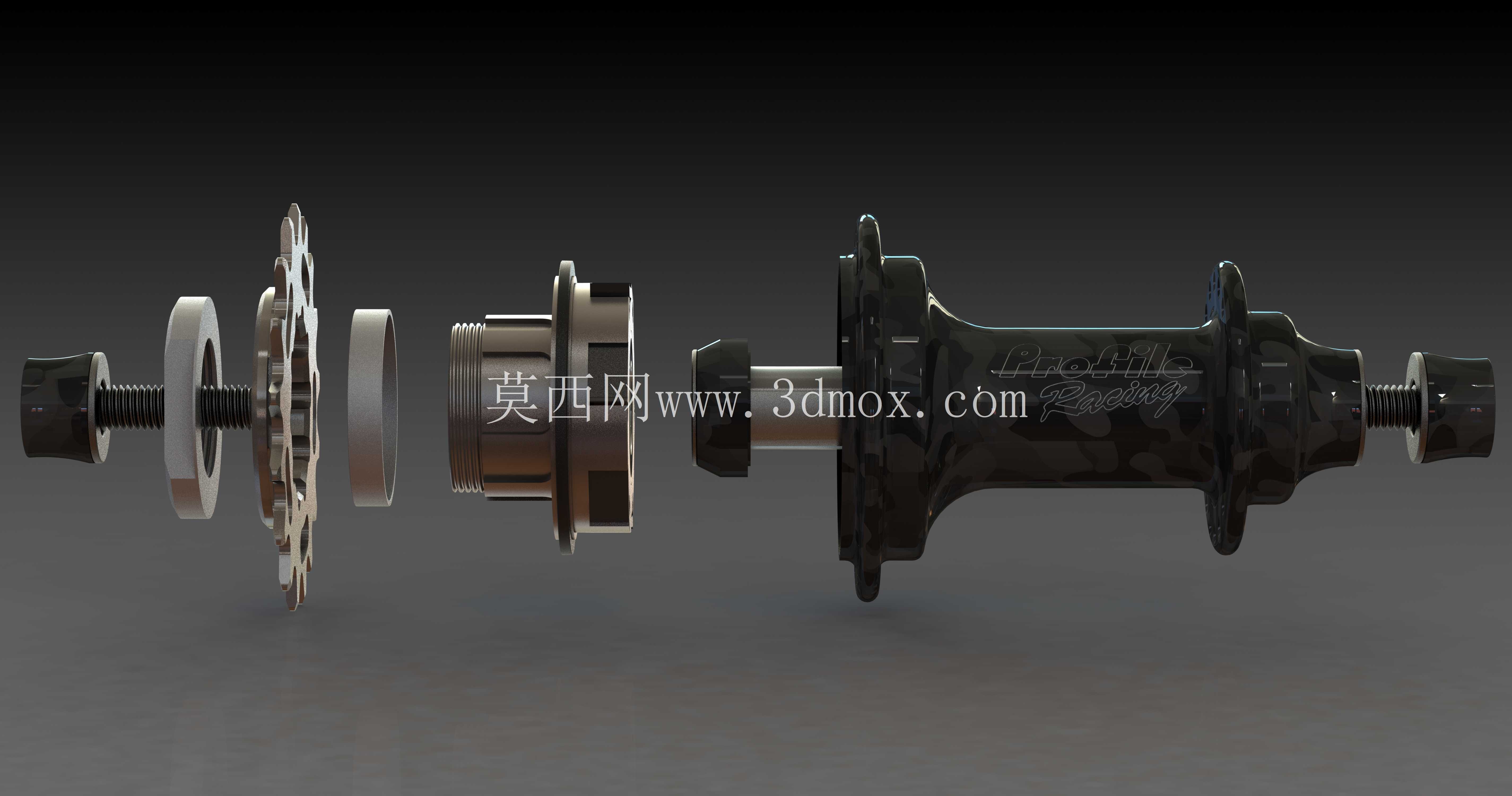

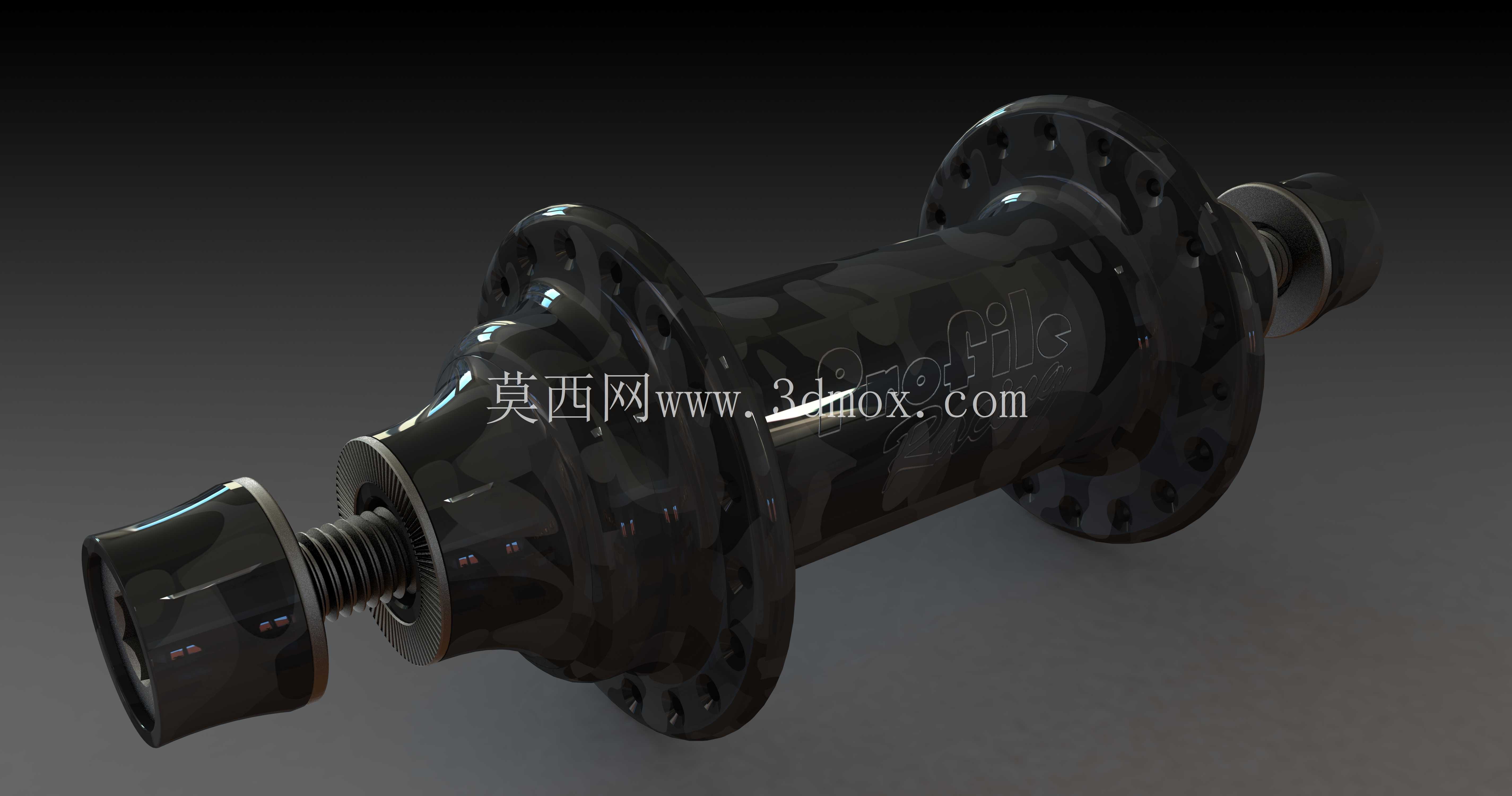

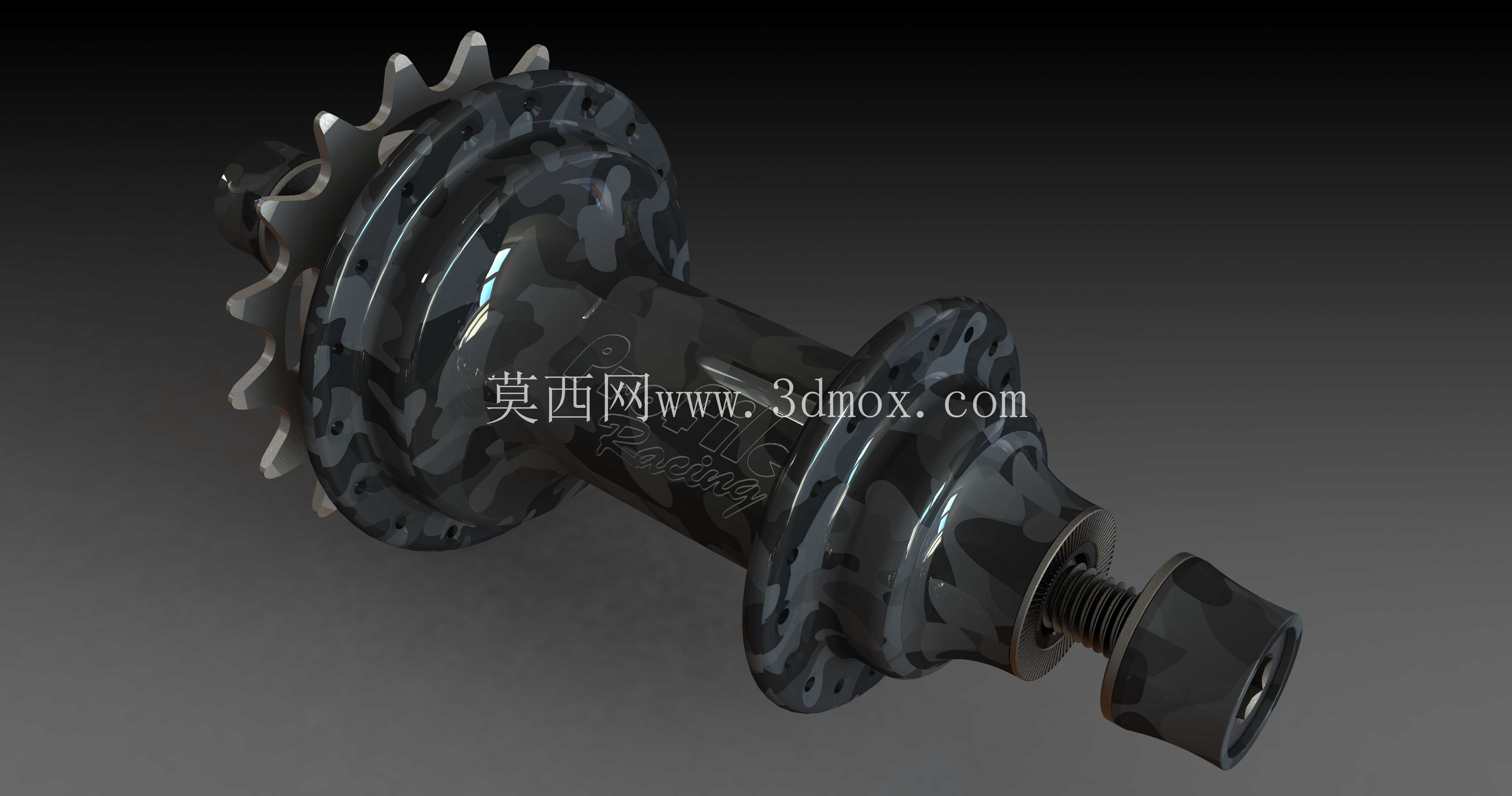

　　整个模型的装配关系完全按照实际成品的配合公差搭建，轴芯与花鼓壳体之间的轴承安装位尺寸、各零件之间的轴向间隙都做了还原，在进行虚拟装配验证时，可以清晰看到每个零件的装配顺序与配合关系：先将轴承压入花鼓壳体两端的安装位，再穿入轴芯，随后依次安装驱动侧的棘轮环、棘爪与弹簧结构，再套入飞轮垫片、飞轮，最后拧入锁紧环，两端再安装锁紧螺母即可完成整个花鼓的装配。对于轮组设计从业者来说，这个模型可以直接用来核对花鼓与车架、辐条、飞轮、链条的匹配尺寸，避免设计过程中出现安装干涉问题；对于改装用户来说，可以通过模型拆解了解花鼓的内部结构，提前规划维护、改装的零件替换方案；对于三维建模学习者来说，这个模型涵盖了轴类零件、盘类零件、弹性零件、异形齿类零件的建模思路，可以参考其螺纹配合、齿形绘制、装配约束的处理方式。在实际的产品开发流程中，这类高精度的花鼓三维模型还可以直接导入有限元分析软件，对不同工况下的应力分布进行仿真，比如模拟侧向冲击时法兰盘的受力、大扭矩传动时棘爪与棘轮的接触应力，进而优化零件的壁厚、过渡圆角尺寸，在保证强度足够的前提下尽可能降低整体重量，实现强度与轻量化的平衡。另外模型中还原的花鼓外壳表面纹理、齿形细节，也可以用于产品渲染、宣传物料制作，不需要再重新建模处理细节。
