遥控模型车用70T32P直齿传动齿轮

项目分类:齿轮 发布时间:2021-10-25 ID:339328
  • 遥控模型车用70T32P直齿传动齿轮
  • 遥控模型车用70T32P直齿传动齿轮

  这款直齿传动件主要适配1/10比例电动遥控模型车的减速传动链路,对应Traxxas旗下Nitro Rustler、T-MAXX等经典越野、大脚车型的主减速级使用,是模型动力传输路径里承接电机输出扭矩、传递至轮端的核心承载零件。从实际装车场景来看,这类大齿数 spur gear 安装在模型车的中置传动座位置,与电机轴上的电机齿形成外啮合直齿传动副,承担减速增扭的核心作用,模型车起步时的扭矩输出、高速行驶时的传动稳定性,都和这个齿盘的啮合精度、结构强度直接相关。

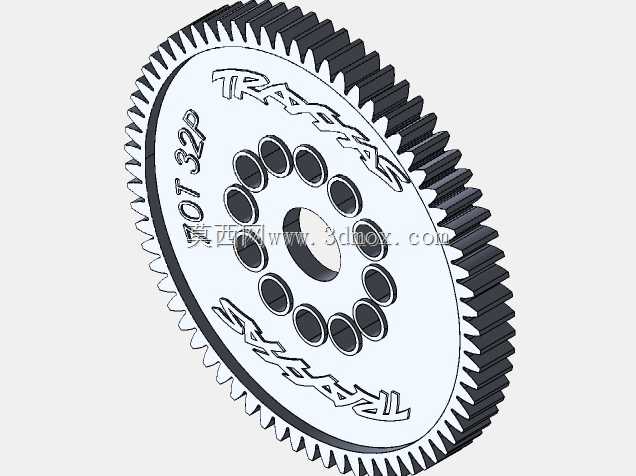

  设计层面首先考虑的是模型车的轻量化需求,齿盘主体采用辐板式镂空结构,中心定位孔周边均匀布置12个圆形减重孔,在不降低齿根弯曲强度的前提下尽可能削减转动惯量,减少电机驱动的无效负载,同时也能在车辆行驶过程中通过镂空区域带走啮合产生的少量热量,避免长时间高负荷运转下齿面温度过高加剧磨损。齿盘端面做了品牌标识与参数的浮雕设计,既可以在装配时快速识别齿数、模数参数,也能提升零件的辨识度,避免和其他齿数的同规格齿盘混装。齿部采用标准32P径节设计,齿形经过修缘处理,啮合时的重合度控制在合理区间,既能保证传动过程的平顺性,减少模型车行驶时的传动噪音,也能降低齿面的接触应力,在模型车急加速、急减速或者飞坡落地受冲击载荷时,避免齿根出现断裂、齿面出现崩缺的问题。

  安装边界上,齿盘中心的D型定位孔与传动座的D型输出轴直接配合,不需要额外的定位销,靠D型切面传递扭矩,装配时只要将齿盘套入输出轴,再用锁紧压片固定即可完成安装,拆装维护十分方便,符合模型玩家快速更换损耗件的使用需求。齿盘的外径、齿宽都严格对应原车传动舱的内部空间,装配后和电机齿的中心距刚好符合32P径节齿轮副的标准中心距,不需要额外调整电机安装位就能实现理想的啮合间隙,既不会因为间隙过大出现扫齿问题,也不会因为间隙过小导致传动阻力过大、消耗电池电量。

  从实际使用的工况来看,这类模型车的传动齿轮需要承受频繁的正反转切换、瞬时冲击载荷,尤其是大脚车型在飞坡落地、猛扣油门的瞬间,齿面承受的瞬时扭矩会达到平稳行驶时的数倍,因此齿盘的厚度、齿根圆角都做了针对性优化,齿根圆角半径控制在合理范围,分散齿根处的应力集中,同时齿面的平面度控制在较高精度,啮合时不会出现偏载问题,避免局部齿面过度磨损。另外齿盘两侧的端面都做了平面度处理,和传动座、锁紧压片贴合时不会出现间隙,高速转动时不会出现轴向窜动,保证传动的稳定性。很多玩家在升级模型车动力的时候,会更换不同齿数的 spur gear 来调整减速比,换大齿数的齿盘可以提升起步扭矩,适合攀爬、越野场景,换小齿数的齿盘可以提升极速,适合平跑场景,这款70T的齿盘属于偏向大扭矩输出的配置,适合非铺装路面的越野行驶场景,能给车轮提供足够的抓地扭矩,避免起步时打滑,在复杂地形下也能保证动力的稳定输出。

  建模过程中,首先要确定齿盘的基准参数,32P径节对应的齿距、齿顶高、齿根高都按照英制直齿轮的标准参数计算,先通过参数化建模生成单个齿形,再通过圆周阵列生成全部70个轮齿,之后绘制齿盘的基体轮廓,做出中心D型孔、周边的减重镂空,最后在端面上添加浮雕标识,整个建模过程需要严格控制齿形的精度,因为模型齿轮的尺寸本身比较小,齿形的微小误差都会导致啮合不畅,甚至出现卡滞、扫齿的问题。另外减重孔的位置也需要经过应力校核,不能布置在齿根对应的应力集中区域,避免削弱齿盘的整体强度,所有的孔位都做了圆角过渡,减少应力集中点,提升零件的抗冲击能力。
