160mm规格线拉碟刹制动盘结构设计

这款直径160mm的碟刹制动盘，主要适配山地车、城市通勤车等采用线拉碟刹系统的乘用两轮车型，作为轮组制动系统的核心摩擦承载部件，承担着制动过程中卡钳夹紧力的传导、摩擦热能的耗散以及制动力矩向轮组传递的关键作用。在日常骑行场景中，不管是城市通勤的频繁点刹控速，还是山地越野路段的长距离下坡持续制动，制动盘的结构稳定性直接决定了制动手感的线性程度与制动安全冗余。

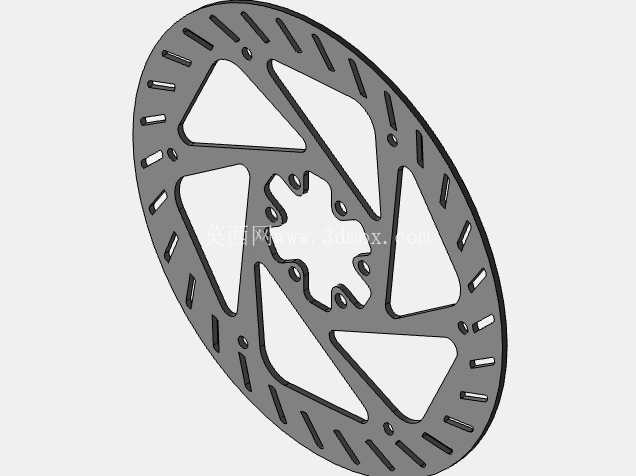

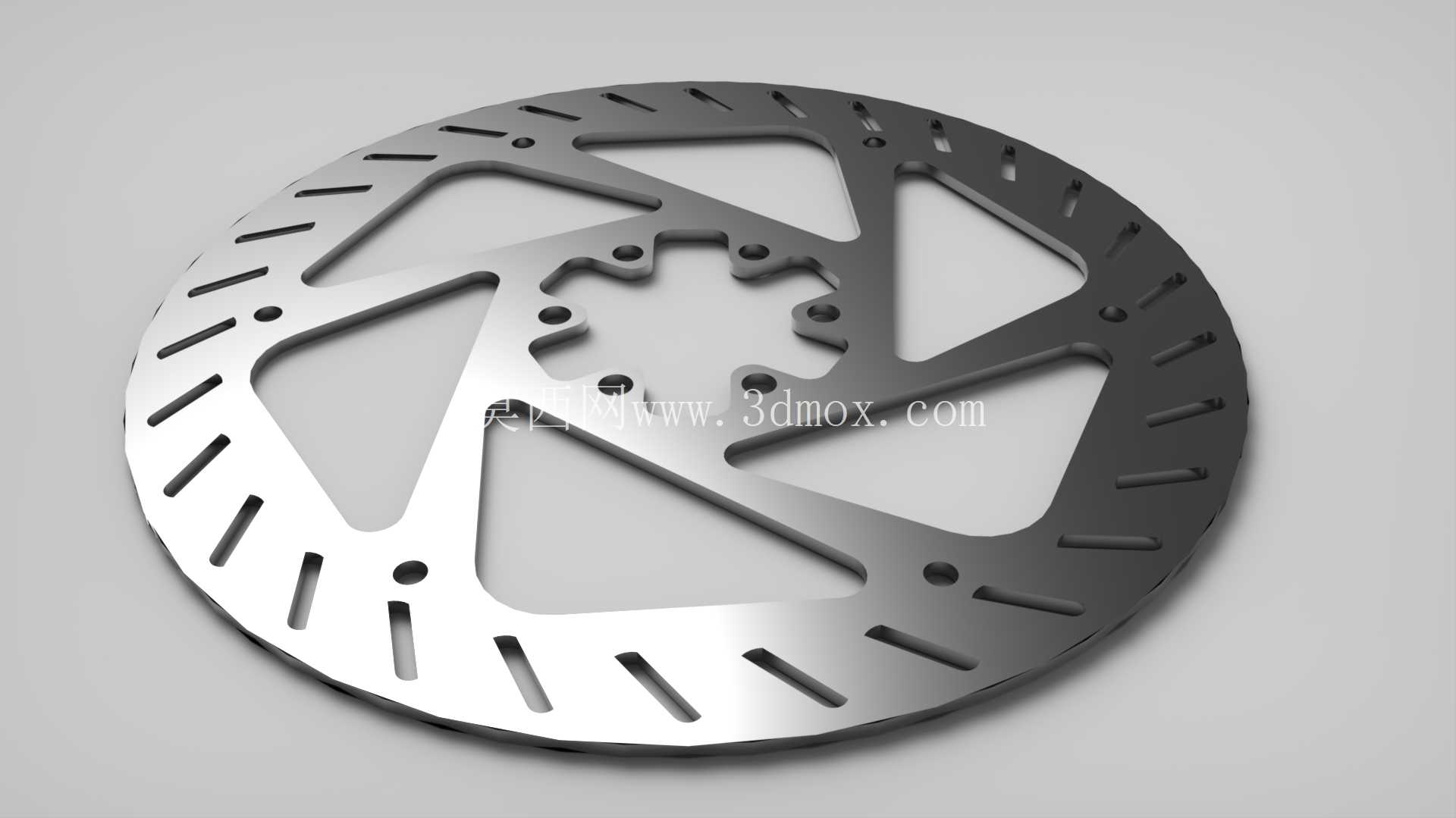

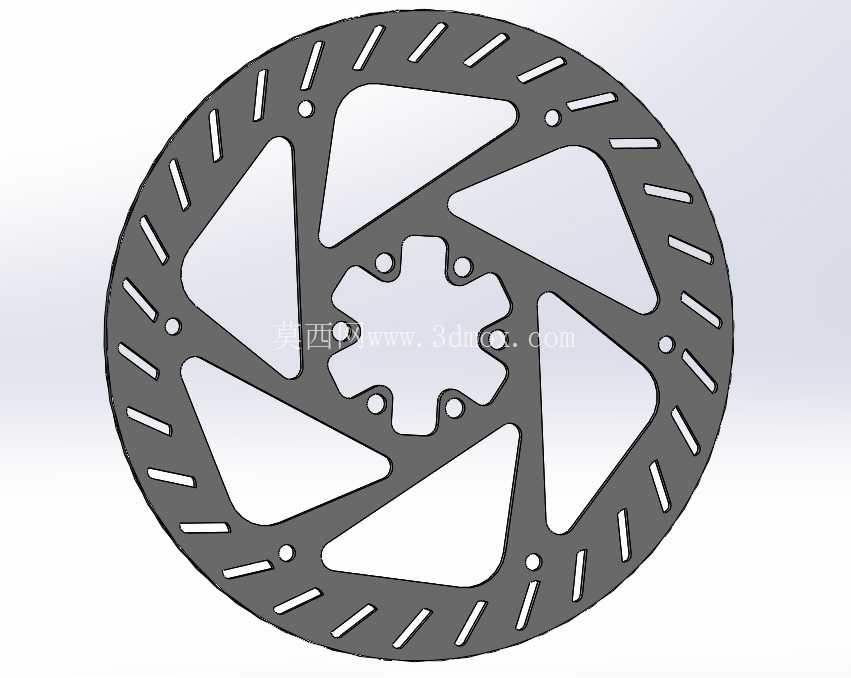

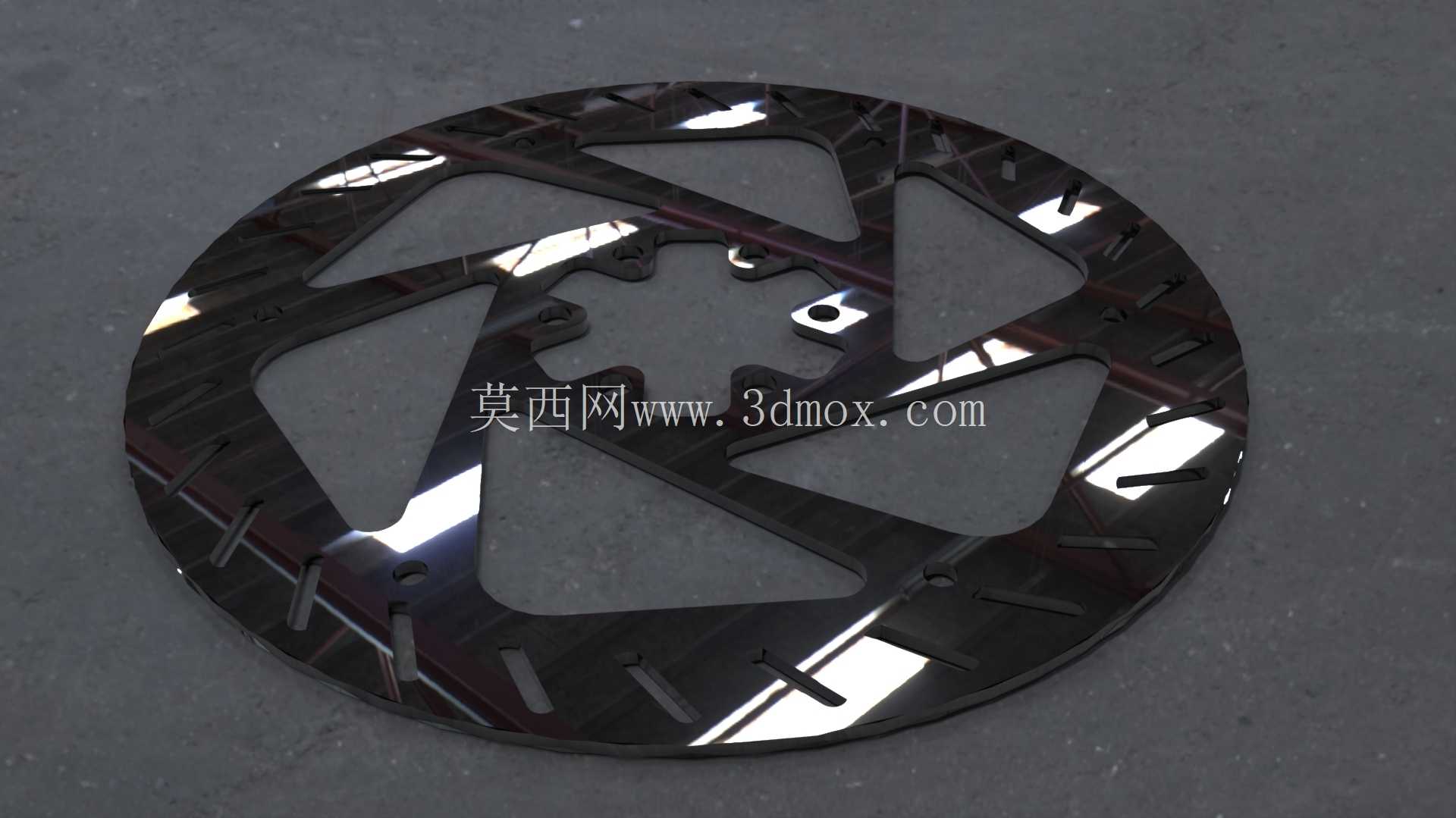

从结构设计逻辑来看，这款制动盘采用了分体式的散热镂空布局，外圈摩擦环区域均匀排布了斜向的散热开槽，这些开槽并非单纯的减重设计，一方面可以在制动过程中刮除来令片表面附着的磨屑，避免磨屑在摩擦面堆积造成制动异响、制动力波动；另一方面斜向槽道可以引导气流穿过摩擦面，带走制动摩擦产生的高温，避免长距离制动时摩擦面温度过高引发的热衰减，保障制动力输出的稳定性。内圈的安装基座采用了六螺栓固定的花键适配结构，中心的花键齿槽与花鼓的安装座完全契合，能够在制动时均匀分散卡钳施加的周向力矩，避免局部应力集中导致的盘片变形，六个安装螺栓孔沿圆周均匀分布，安装时可以通过对角逐步拧紧的方式保证盘片与花鼓安装面的平行度，减少制动时的盘片偏摆量，降低蹭碟的概率。

摩擦环与安装基座之间的连接区域，设计了六个三角形的大尺寸镂空结构，这部分结构在保证盘片整体径向刚度的前提下，大幅降低了盘片的整体重量，同时这些镂空区域也构成了额外的散热风道，在轮组转动时能够带动更多气流穿过盘片内部，进一步提升散热效率。摩擦环边缘的小圆孔是动平衡校准预留结构，在盘片加工完成后可以通过在对应位置去重的方式调整盘片的动平衡量，避免轮组高速转动时因为盘片不平衡引发的轮组抖动，提升高速骑行的稳定性。

从安装边界尺寸来看，这款制动盘的有效摩擦直径为160mm，适配常规的线拉碟刹卡钳安装座，安装时需要保证卡钳来令片的摩擦面完全覆盖盘片的摩擦区域，避免来令片偏磨。盘片的整体厚度控制在常规碟刹盘的标准范围内，能够适配市面上绝大多数线拉碟刹的来令片间隙，安装后调整卡钳位置使来令片与盘片两侧间隙均匀，即可获得顺滑无蹭碟的制动手感。在实际使用场景中，这类160mm规格的制动盘足够应对日常通勤、轻度越野的制动需求，相比更小直径的碟刹盘，更大的摩擦半径能够在相同卡钳夹紧力下获得更大的制动力矩，制动响应更直接，同时也不会因为盘片直径过大增加不必要的重量与风阻。

设计过程中需要重点关注盘片的平面度公差，摩擦面的平面度需要控制在极小的公差范围内，否则即使安装精度达标，也会出现转动过程中盘片周期性蹭到来令片的问题，影响骑行体验。同时盘片的材质选择需要兼顾摩擦系数与热稳定性，保证在反复制动升温后依然能保持稳定的摩擦性能，不会出现制动力骤降的热衰现象。摩擦面的表面粗糙度也需要控制在合理区间，既不能过于光滑导致制动初期摩擦力不足，也不能过于粗糙加速来令片的磨损。另外，内圈安装孔的位置度公差也需要严格控制，保证六个螺栓孔的位置与花鼓安装座完全匹配，避免安装时出现螺栓强行对位导致的盘片安装应力，长期使用下出现盘片变形的问题。
