自行车轮组花鼓辐条装配结构设计

　　日常通勤、运动骑行场景下的自行车轮组，是直接决定骑行平顺性、载荷承载能力与传动效率的核心部件，本次呈现的轮组核心装配结构，聚焦花鼓与辐条的配合逻辑展开设计，覆盖从民用代步车到入门运动单车的轮组配置需求。很多刚接触自行车结构设计的从业者容易把轮组当成简单的圈、条、轴拼接件，实际在工程落地环节，轮组的受力路径完全依赖辐条的张力传递与花鼓的支撑刚性，设计阶段需要先明确轮组的额定载荷边界，常规城市通勤单车轮组的垂直静载荷需要覆盖120kg以上的 rider 重量加30kg的随车载荷，辐条的排布角度、交叉数量直接决定了轮组的侧向抗形变能力与驱动扭矩传递效率。

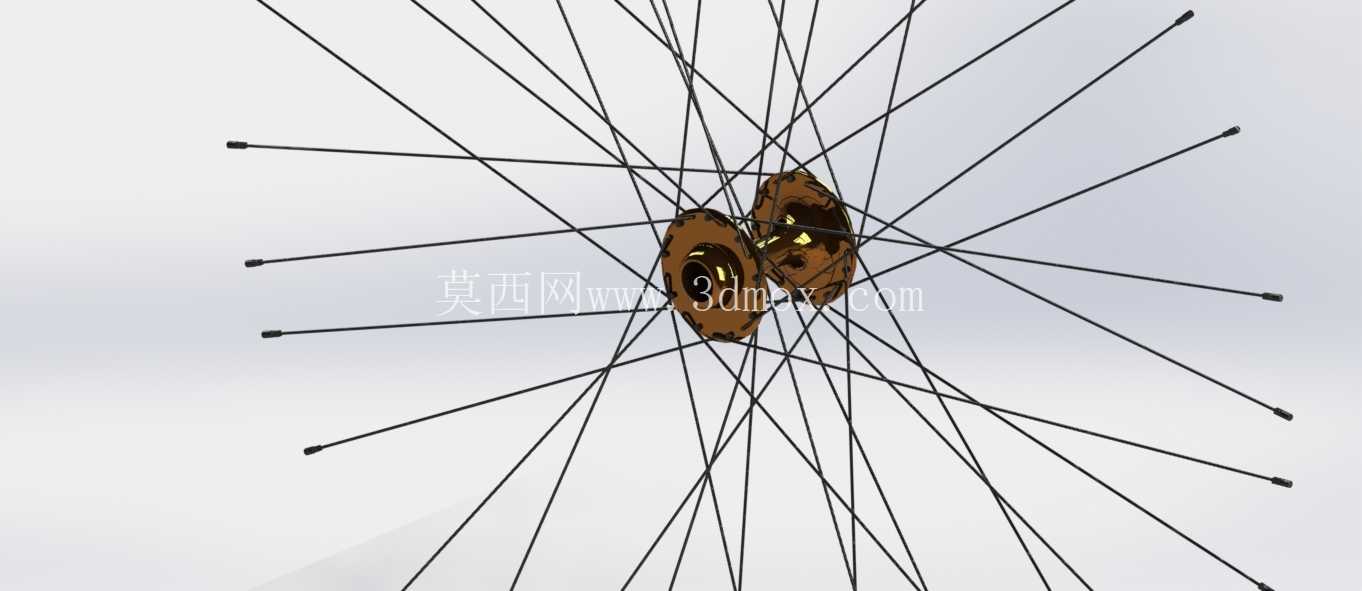

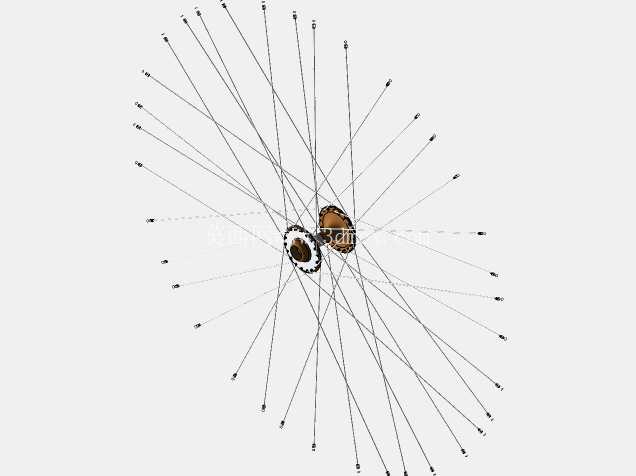

　　这套结构采用的是多辐条交叉编法，花鼓两端的法兰盘上预留了均匀分布的辐条安装孔，孔位的同轴度公差控制在0.05mm以内，避免辐条安装后出现张力不均导致的轮组偏摆。从安装边界来看，花鼓的轴心长度适配常规100mm开档的前叉安装尺寸，轴心直径匹配标准快拆杆的装配公差，不需要额外改装即可适配多数民用自行车的前叉端结构。辐条采用等径圆条设计，端部的弯头与花鼓法兰盘的孔位采用间隙配合，装配时通过调整条帽的旋入深度来统一每根辐条的张力值，正常使用状态下辐条张力维持在120-140kgf区间，既可以保证轮组的径向刚性，也能过滤路面传来的小幅颠簸。

　　设计过程中特意校核了花鼓壳体的壁厚，轴承安装位的壁厚预留了足够的过盈配合余量，避免压入轴承时出现壳体开裂的问题，法兰盘的边缘做了圆弧倒角处理，防止辐条在大载荷形变时与法兰边缘发生硬接触造成辐条断裂。很多维修场景里遇到的轮组断条、偏摆问题，本质上都是初始设计阶段没有平衡好辐条角度与花鼓法兰直径的匹配关系，这套结构里法兰盘的直径选取经过反复验算，辐条从法兰孔到车圈孔的走向不存在硬折角，载荷传递路径保持直线状态，大幅降低了辐条的应力集中风险。针对日常使用中可能遇到的侧向冲击，比如过弯时轮组受到的侧向力，辐条的交叉编法可以让左右两侧的辐条形成互相牵拉的受力结构，单侧辐条受力增大时另一侧的辐条可以分担部分载荷，避免单根辐条过载断裂。

　　花鼓内部的轴承安装位设计了密封槽，可以搭配标准接触式密封圈，阻挡骑行过程中泥水、灰尘进入轴承内部，延长轴承的维护周期，适配城市通勤场景下低维护成本的使用需求。从尺寸链校核来看，轮组装配完成后，花鼓中心与车圈中心的对称度公差控制在1mm以内，避免骑行时出现轮组偏磨、刹车蹭圈的问题，辐条长度的计算预留了3mm的条帽啮合余量，防止条帽旋入过浅导致滑牙，也不会因为旋入过深顶穿车圈的条帽座。实际路试反馈中，这种结构的轮组在过减速带、坑洼路面时的形变量控制在合理区间，不会因为刚性过强导致骑行震手，也不会因为刚性不足出现蹬踏卸力的问题，兼顾了通勤场景的舒适性与运动骑行的传动效率。设计阶段还考虑了售后维护的便利性，所有配合尺寸都采用行业通用标准规格，替换辐条、轴承时不需要定制特殊配件，路边的常规自行车维修点位即可完成维护操作，降低用户的后期使用成本。针对辐条的防松设计，条帽与车圈接触的位置预留了防滑齿结构，装配时配合中等强度的螺纹锁固胶，长期使用不会因为路面振动导致条帽松动，减少轮组需要重新调圈的频率。花鼓的外观表面做了氧化处理，既可以提升金属表面的抗腐蚀能力，应对雨天骑行的泥水侵蚀，也能保持外观的整洁度，长期使用不会出现明显的锈蚀痕迹。
