长途旅行UTV越野车车架结构设计方案

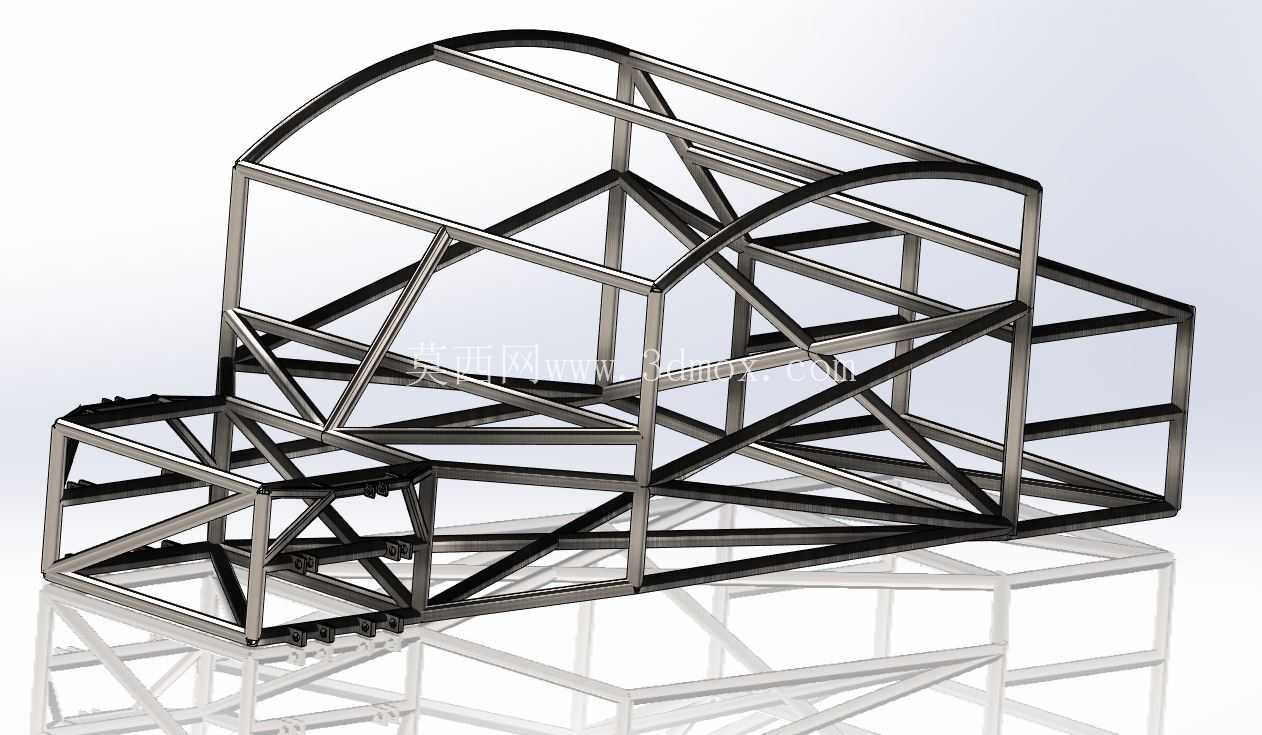

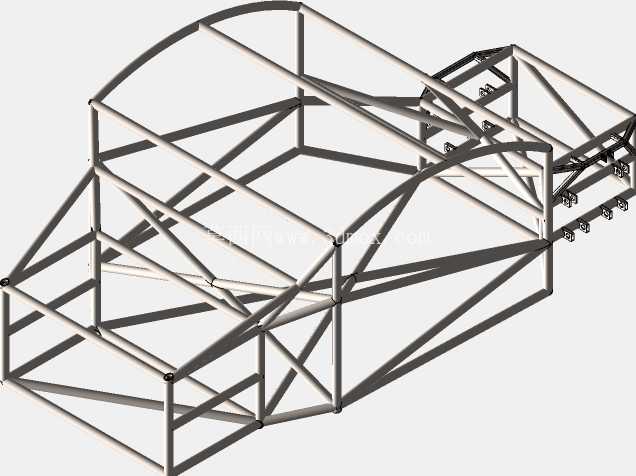

　　这套UTV车架结构针对长途穿越类非道路行驶场景开发，核心适配荒漠、山地、林间非铺装路面的长距离通行需求，区别于场地竞技类UTV的短轴距高刚性取向，设计阶段优先考量长距离行驶的结构抗疲劳性、改装拓展兼容性以及驾乘人员的被动防护冗余。从结构布局来看，车架主体采用空间管阵式桁架结构，主承力管选用冷拔无缝合金钢管，通过三角斜撑布局分散各个方向的冲击载荷，避免单一管材承受过大弯矩。前部管阵预留了动力总成的安装点位，可适配大排量单缸或双缸内燃发动机，也可根据改装需求预留电驱系统的电池组安装空间，前部防撞梁位置做了双层管叠加设计，在发生正面碰撞时可通过前部管段的溃缩变形吸收冲击能量，避免冲击力直接传递到驾乘舱区域。

　　中部驾乘舱的管架布局严格按照人体工程学边界设计，横向宽度预留了双座椅的安装空间，两侧防滚环采用整管弯制成型，没有额外的拼接焊缝，侧边防撞管的高度覆盖驾乘人员的躯干到头部区域，在车辆发生侧翻时可形成完整的生存空间，管架内侧预留了安全带安装锚点、内饰护板安装孔位，不需要后期在主承力管上额外打孔破坏结构强度。后部管阵区域主要用于悬挂系统、油箱、储物架的安装，后减震器的上安装座做了加强筋焊接处理，可适配长行程减震器的大冲击力载荷，后副车架与主车架的连接位置采用了衬套安装点位设计，可过滤行驶过程中传递到车架的细碎振动，提升长距离行驶的舒适性。

　　从安装边界来看，车架的轴距设定兼顾了通过性与高速行驶稳定性，最小离地间隙在安装完悬挂与轮胎后可达到320mm以上，足以应对乱石滩、深车辙等复杂路况，车架前部预留了绞盘安装支架的固定点位，前部管架上预留了前灯组、防撞杠的安装孔位，后部可拓展安装备用油桶架、储物箱、备胎支架等长途穿越必备的附属部件。设计过程中针对各个连接节点做了应力仿真优化，在管材交汇的节点位置都做了补片加强处理，避免应力集中导致的焊缝开裂问题，主承力管的管径与壁厚根据不同位置的载荷大小做了差异化选择，比如防滚环、主纵梁位置采用壁厚3.5mm的管材，而次要的支撑斜撑则采用壁厚2.5mm的管材，在保证整体结构强度的前提下尽可能控制车架自重，降低整车的重心高度，提升行驶稳定性。

　　这套车架结构还预留了足够的改装冗余，用户可根据自身的使用需求调整悬挂安装点位的位置，适配不同行程的减震器与不同尺寸的越野轮胎，也可在管架上加装防沙板、脱困装备的固定卡扣，满足不同场景下的长途穿越使用需求。在实际使用场景中，这类管阵式车架的UTV可承担野外勘探、林区巡逻、荒漠穿越等多种任务，相比传统的承载式车身结构，管阵车架的维修便利性更强，在野外发生局部管段变形时，可通过切割焊接的方式快速修复，不需要整体更换车身结构，非常适合远离维修站点的长距离野外作业场景。车架的整体布局也充分考虑了管线的走向空间，管材之间预留了足够的间隙用于布置燃油管路、刹车管路、电气线路，可避免管线与车架之间发生摩擦破损，提升整车的使用可靠性。
