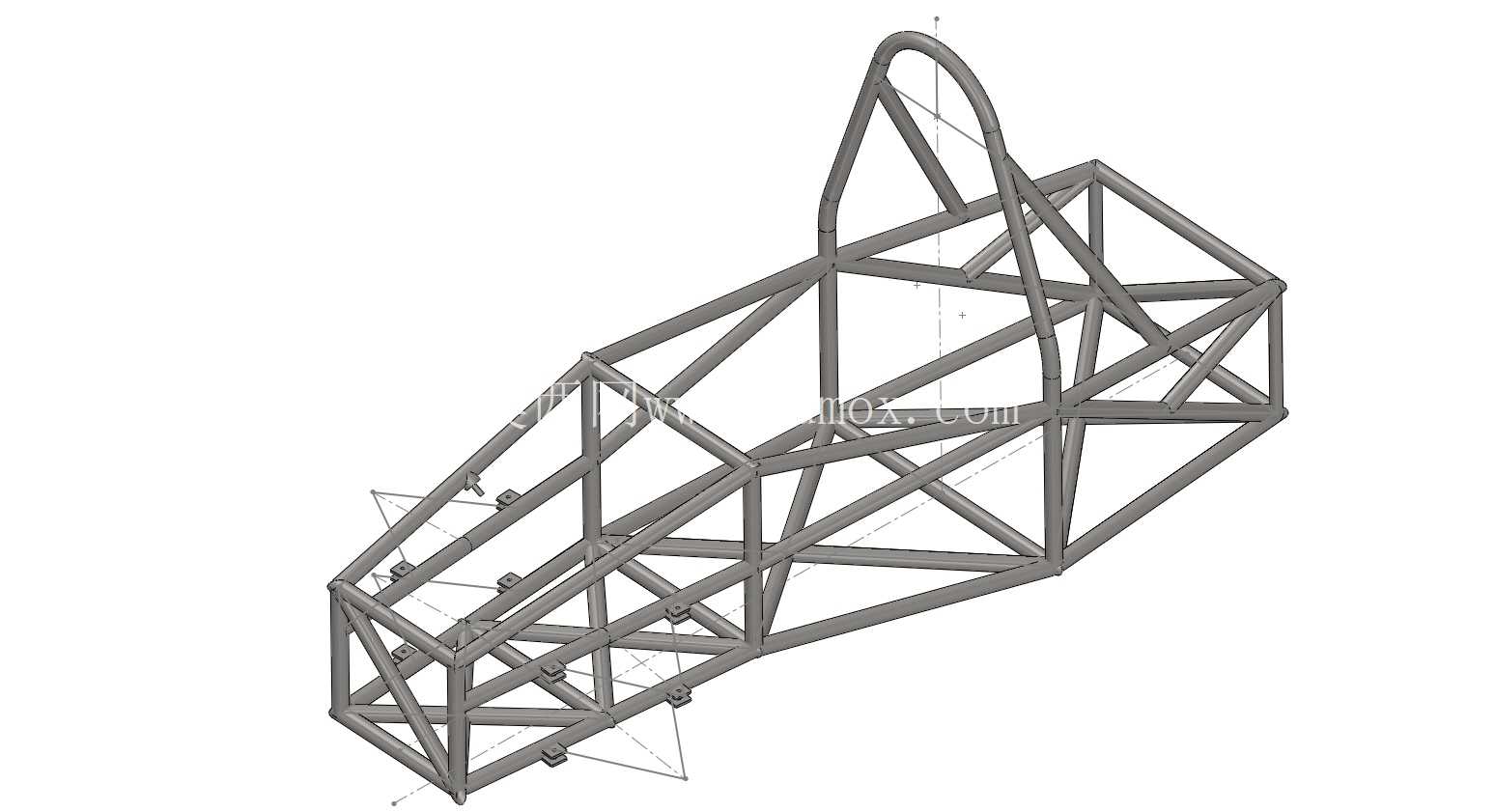

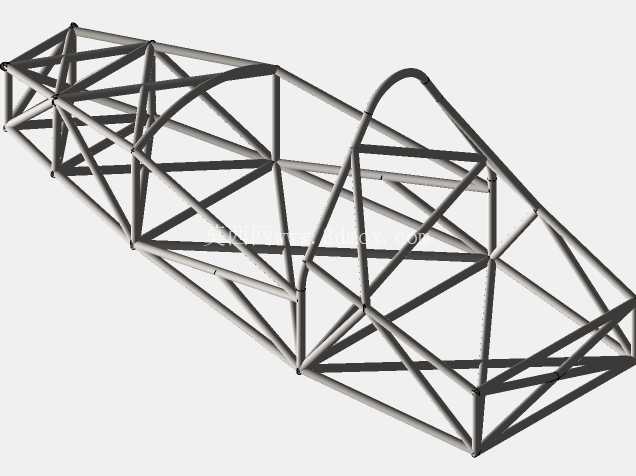

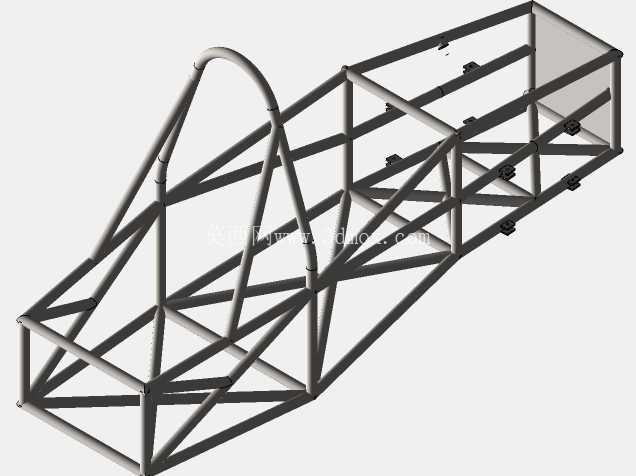

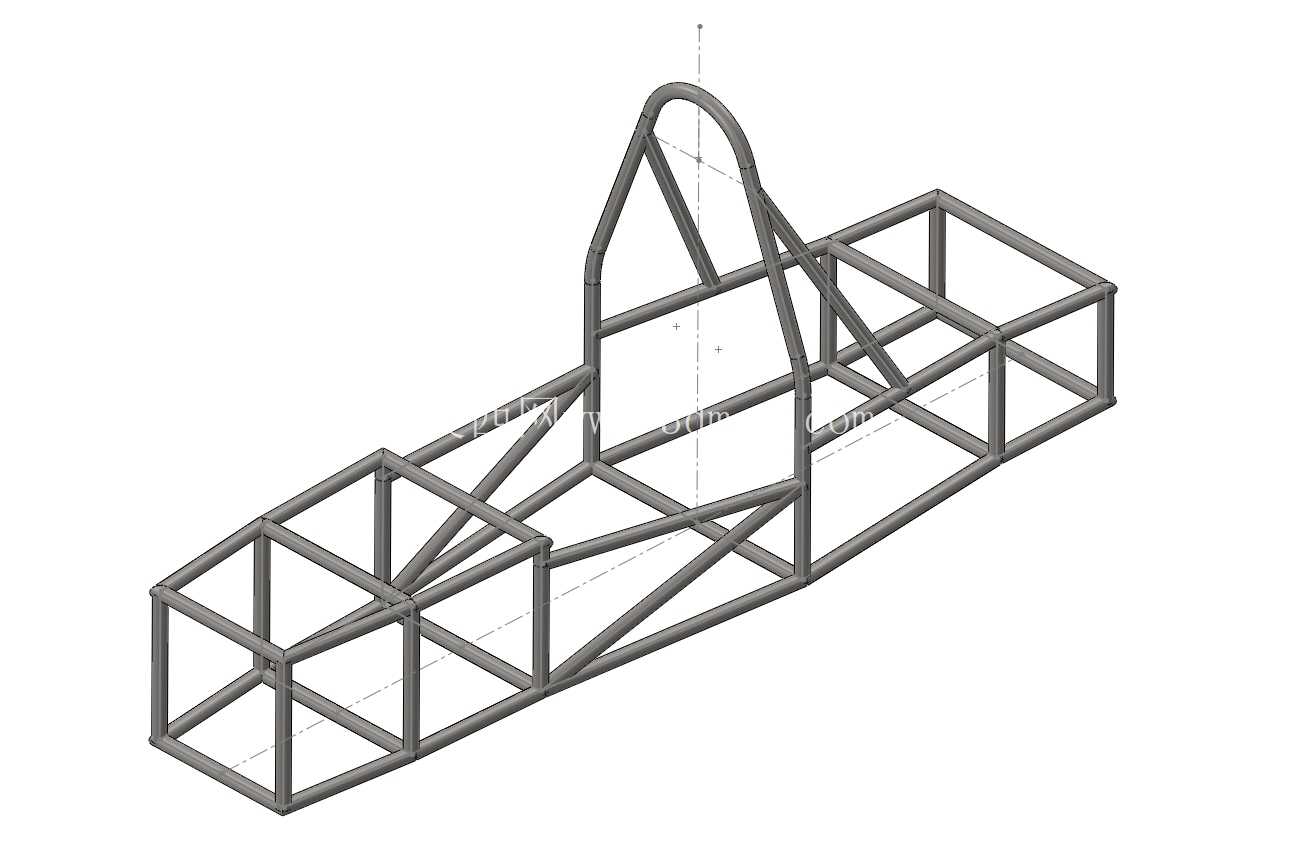

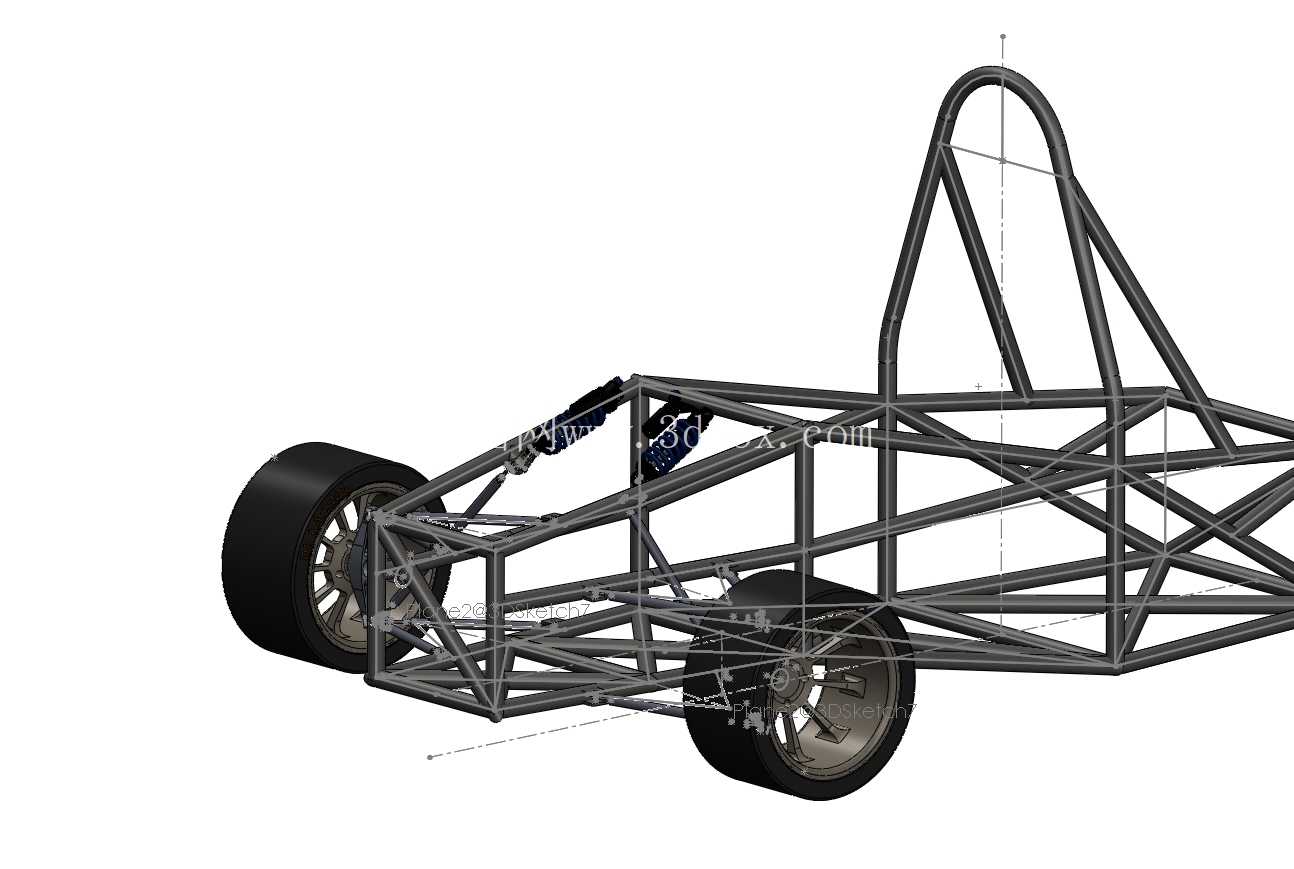

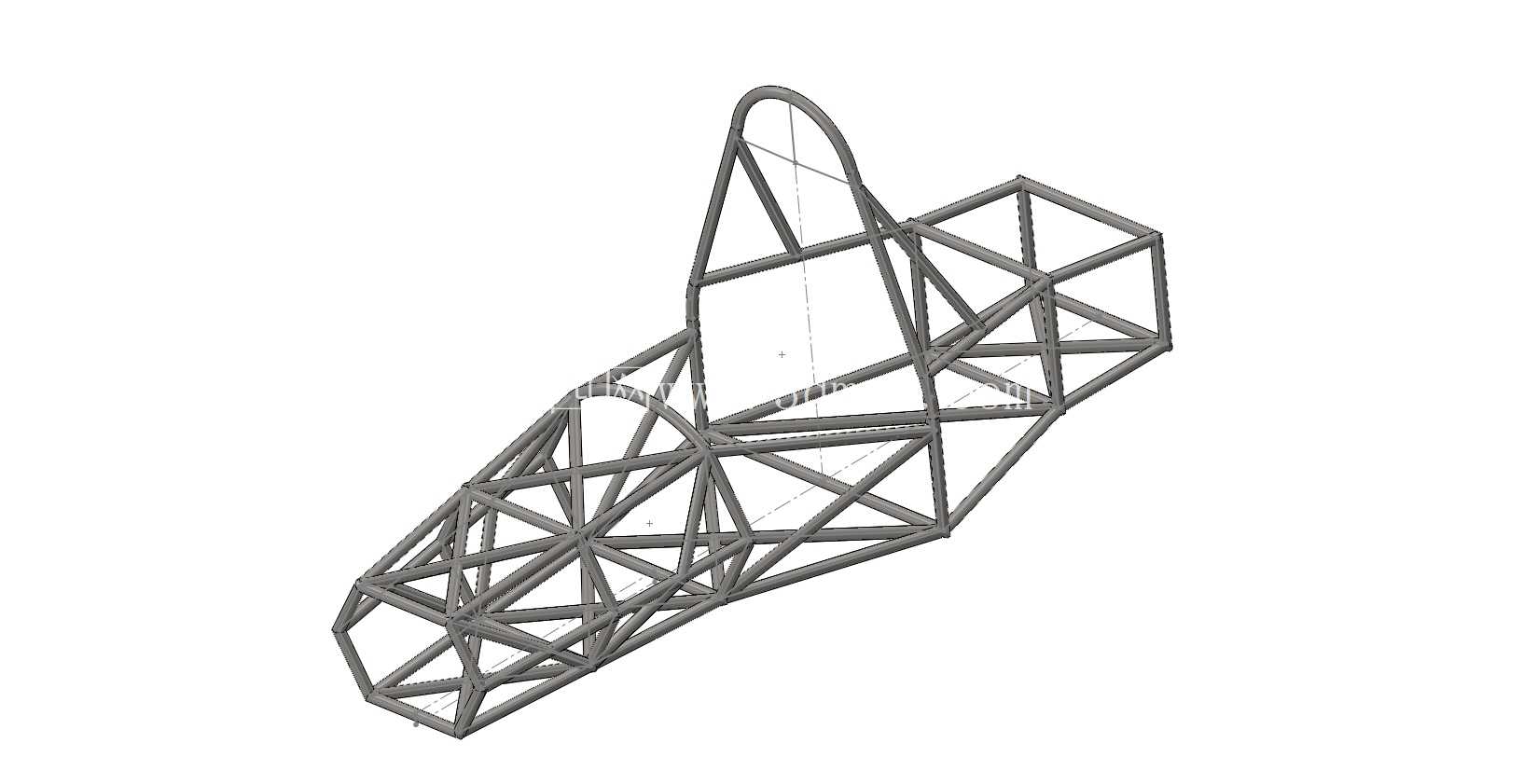

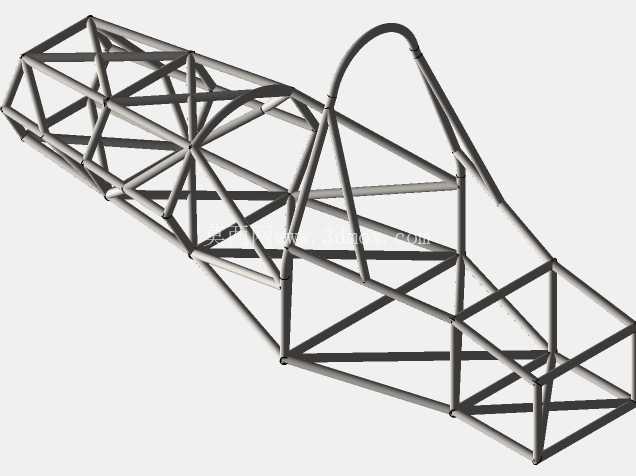

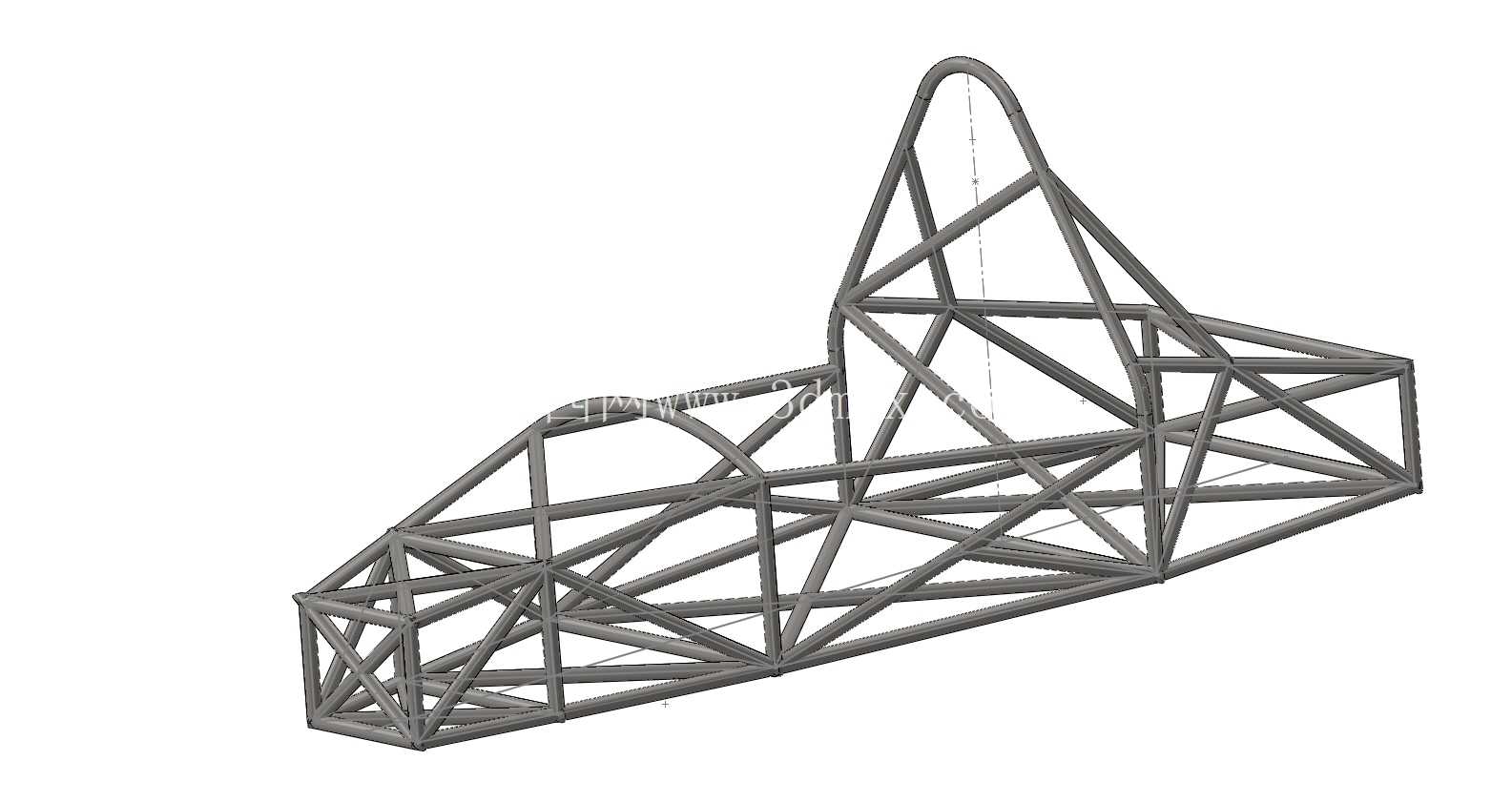

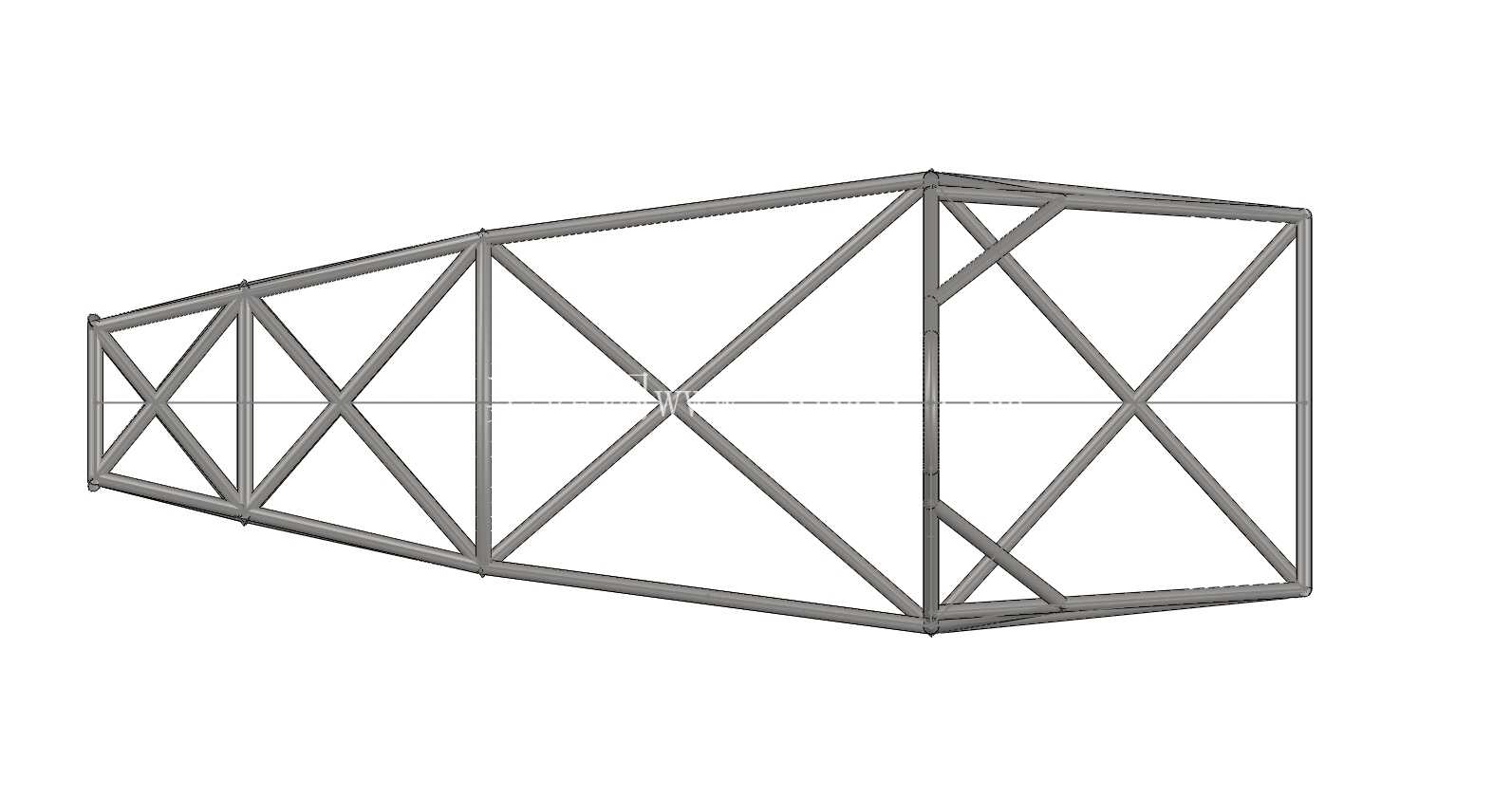

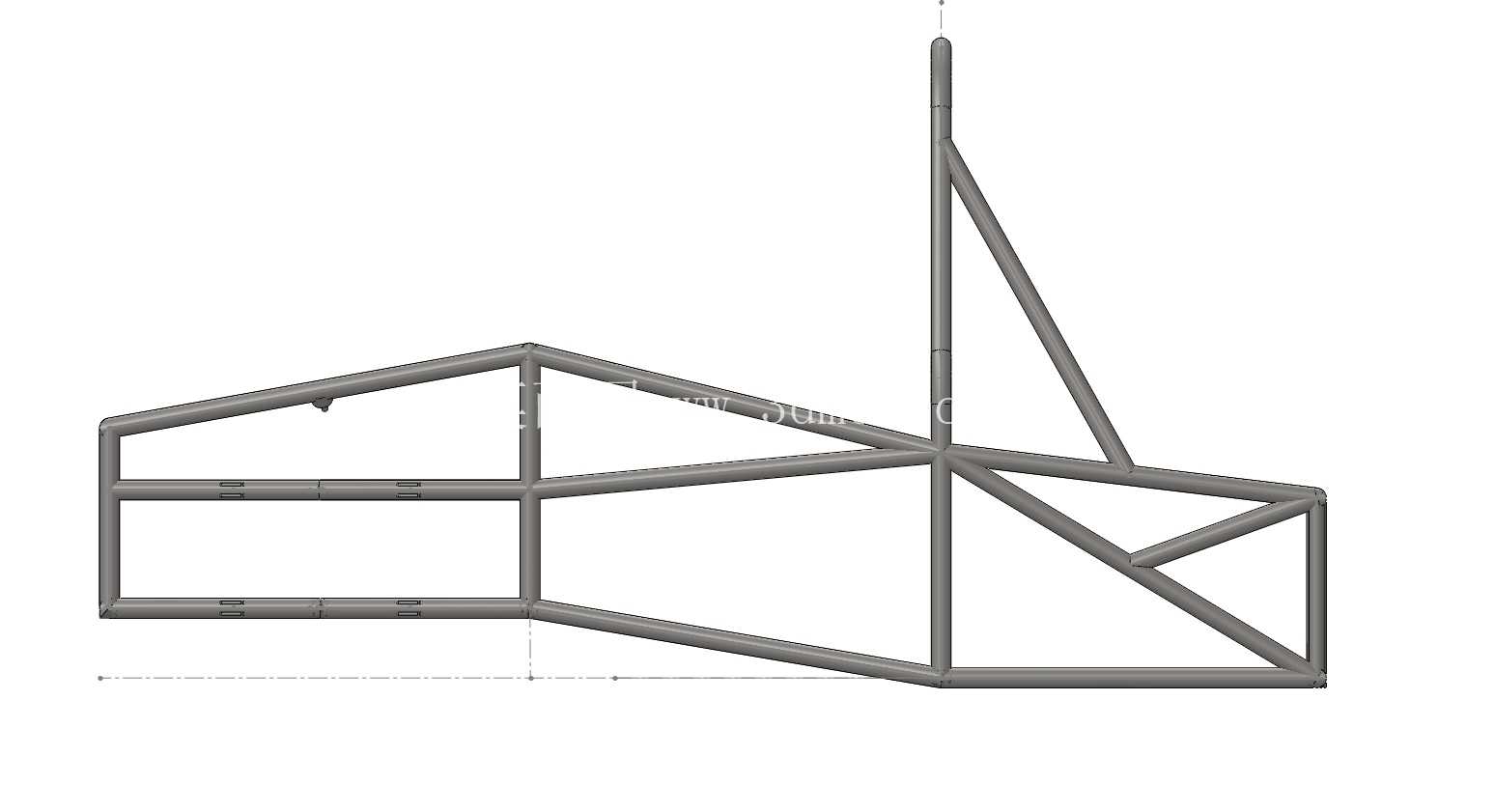

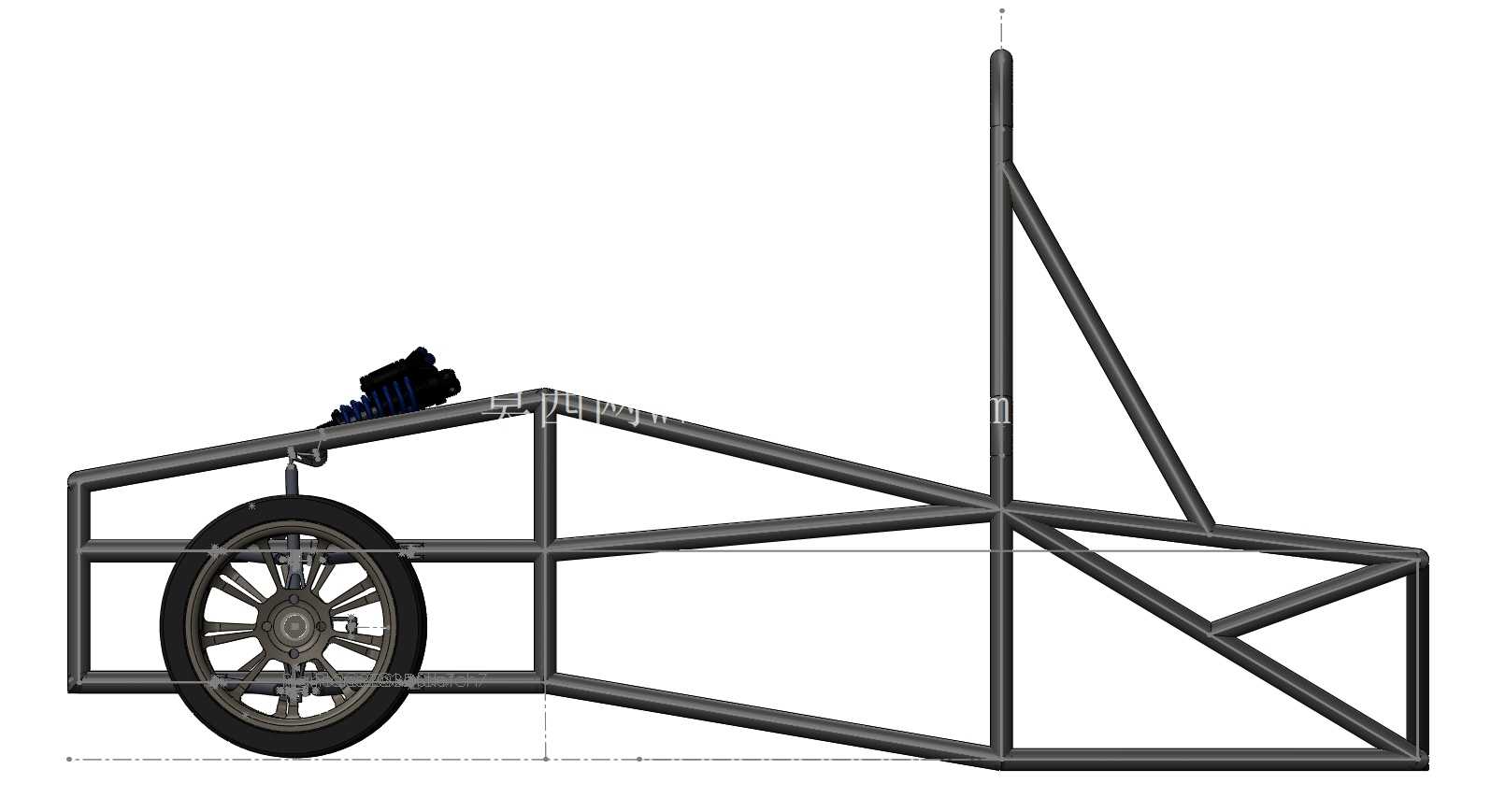

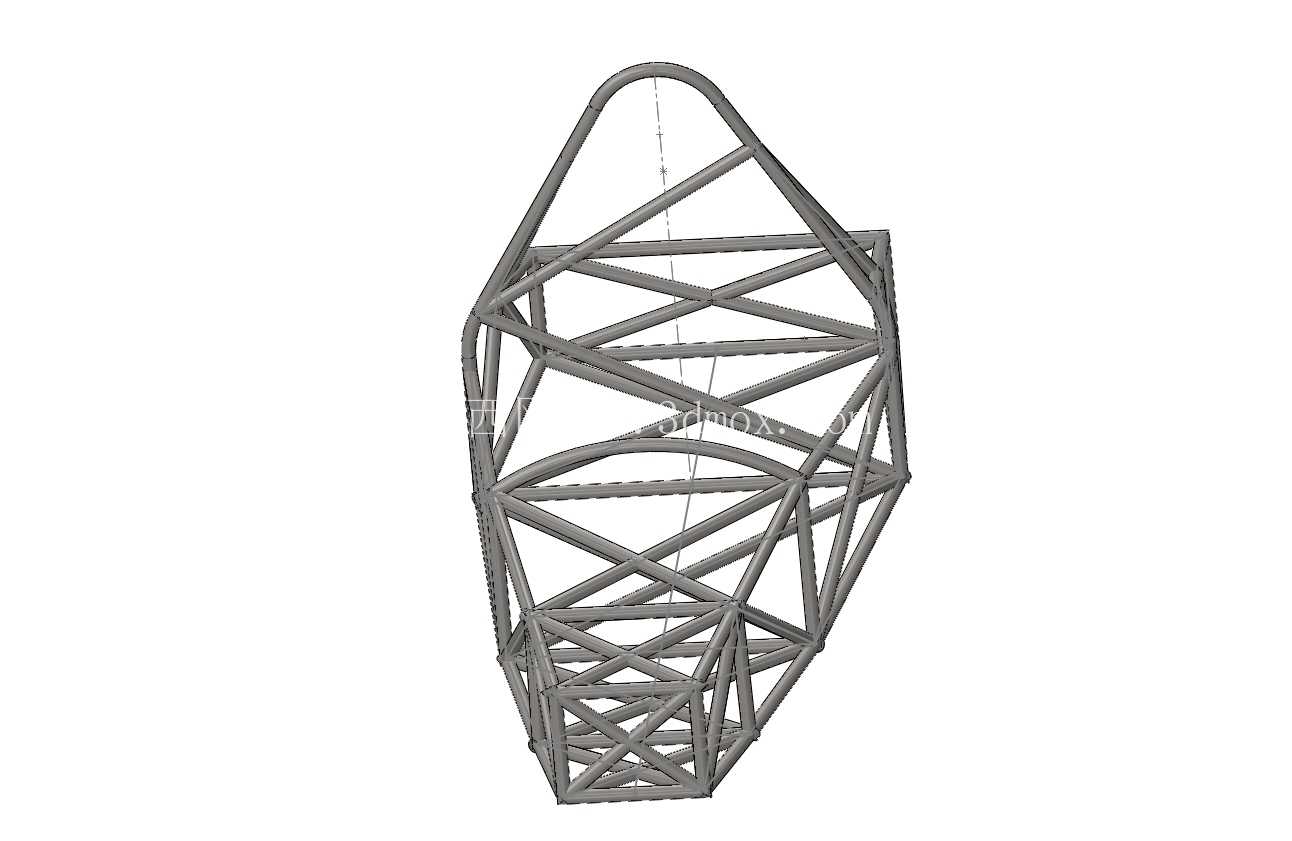

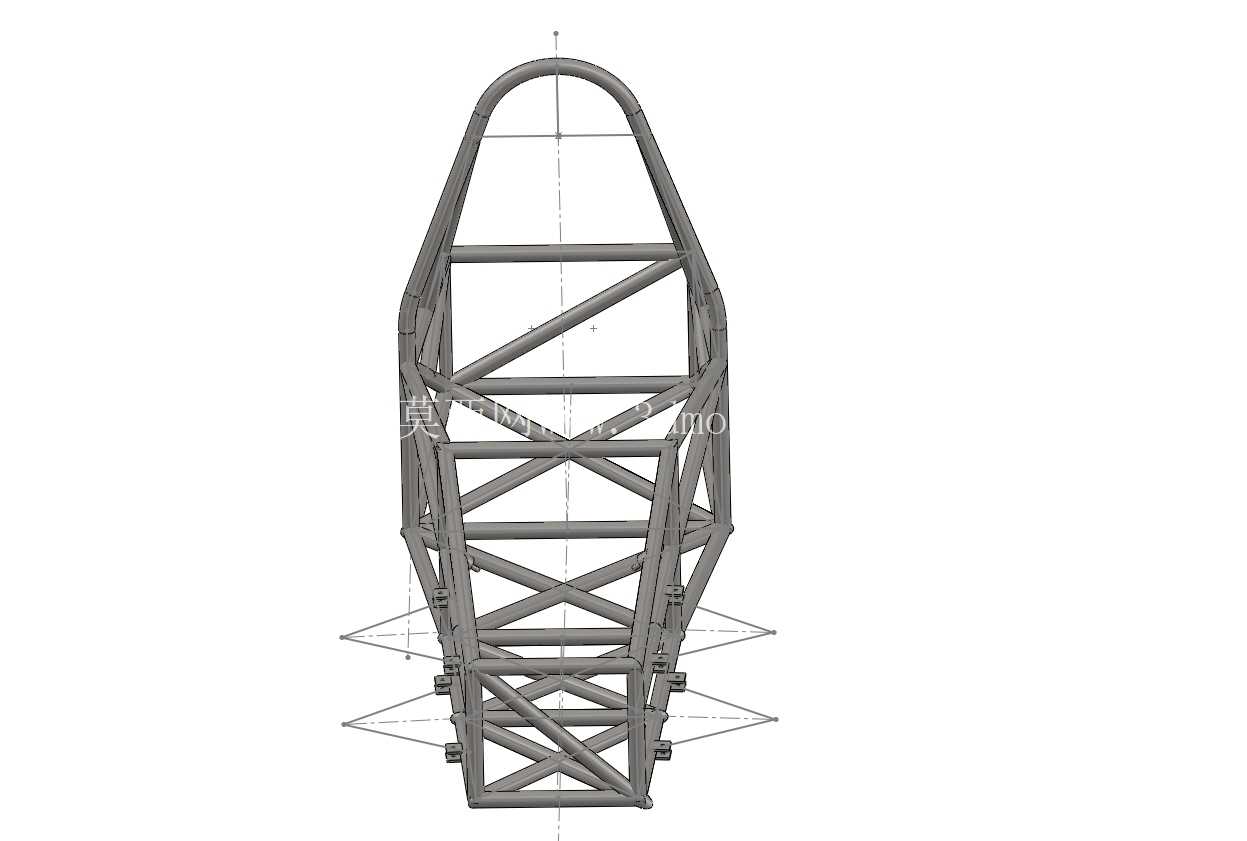

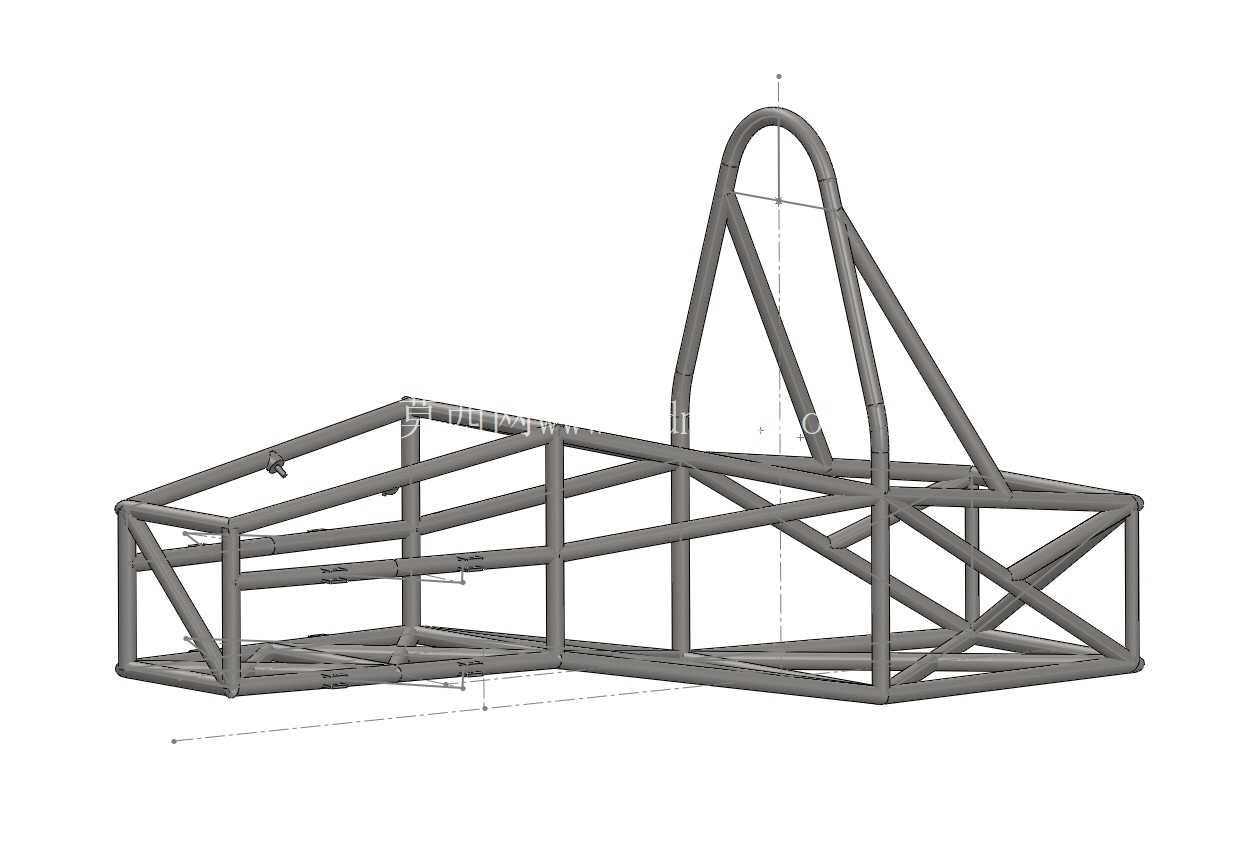

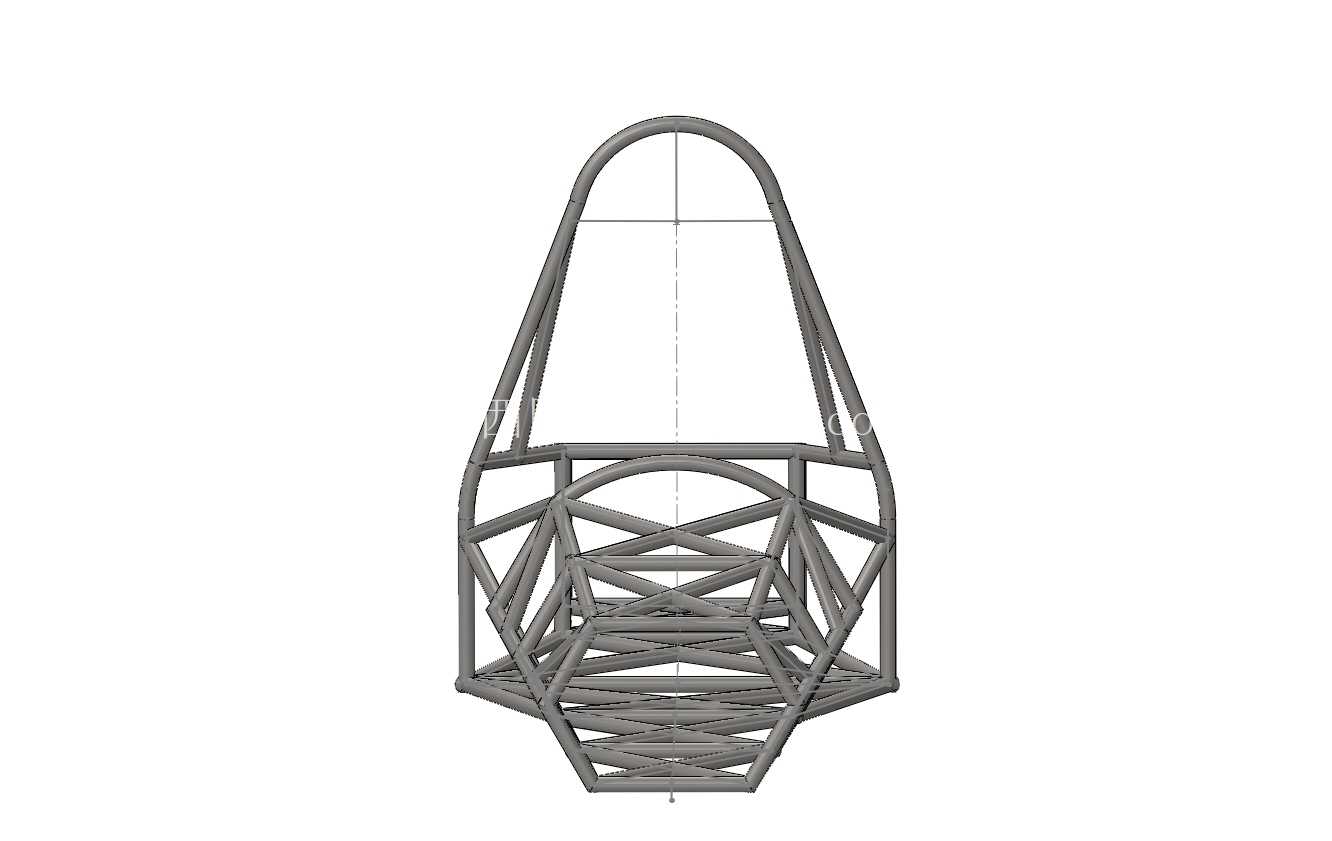

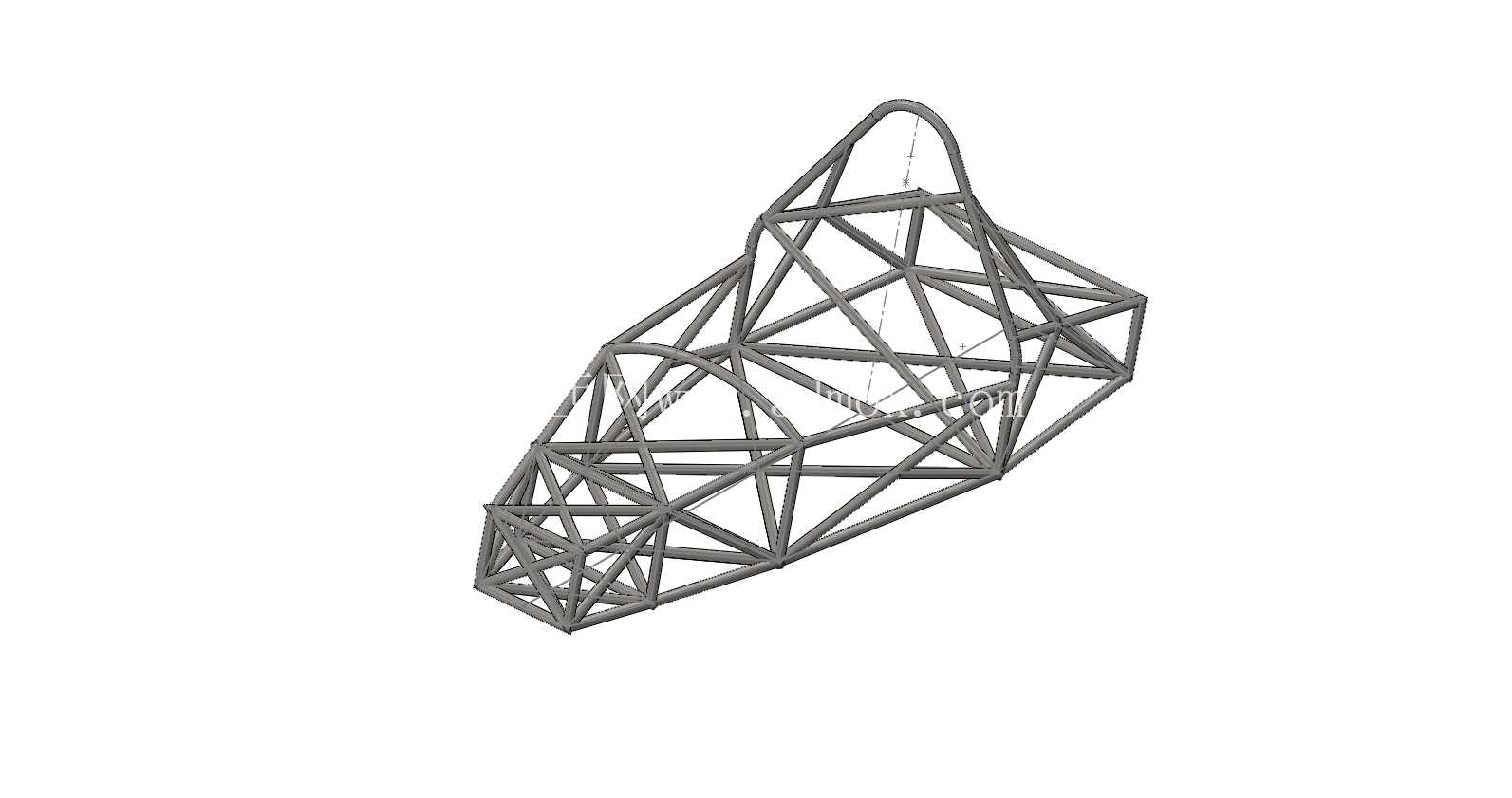

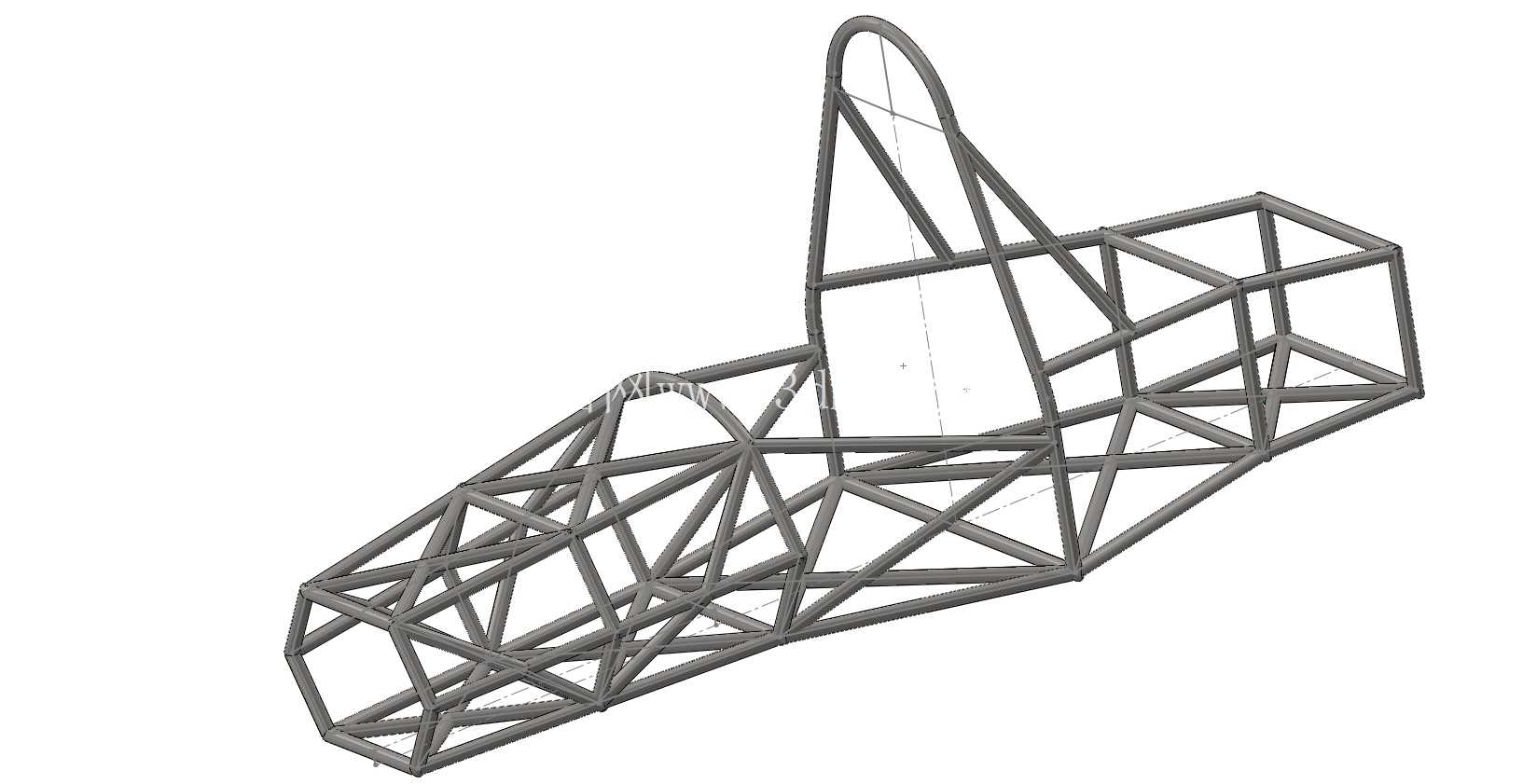

这套空间桁架式车架结构,主要面向学生方程式赛事的参赛车辆开发,核心承载车身全部载荷,同时为悬架、动力总成、转向系统、驾驶舱人机部件提供精准的安装基准。从实际赛事应用场景来看,这类车架需要同时满足静态扭转刚度、碰撞吸能、轻量化、人机适配多重要求,不同于量产车的承载式车身,钢管桁架结构可以在有限的加工条件下,通过管材的空间排布实现最优的力流传递路径,不需要大型冲压模具,非常适合学生团队的小批量制作场景。

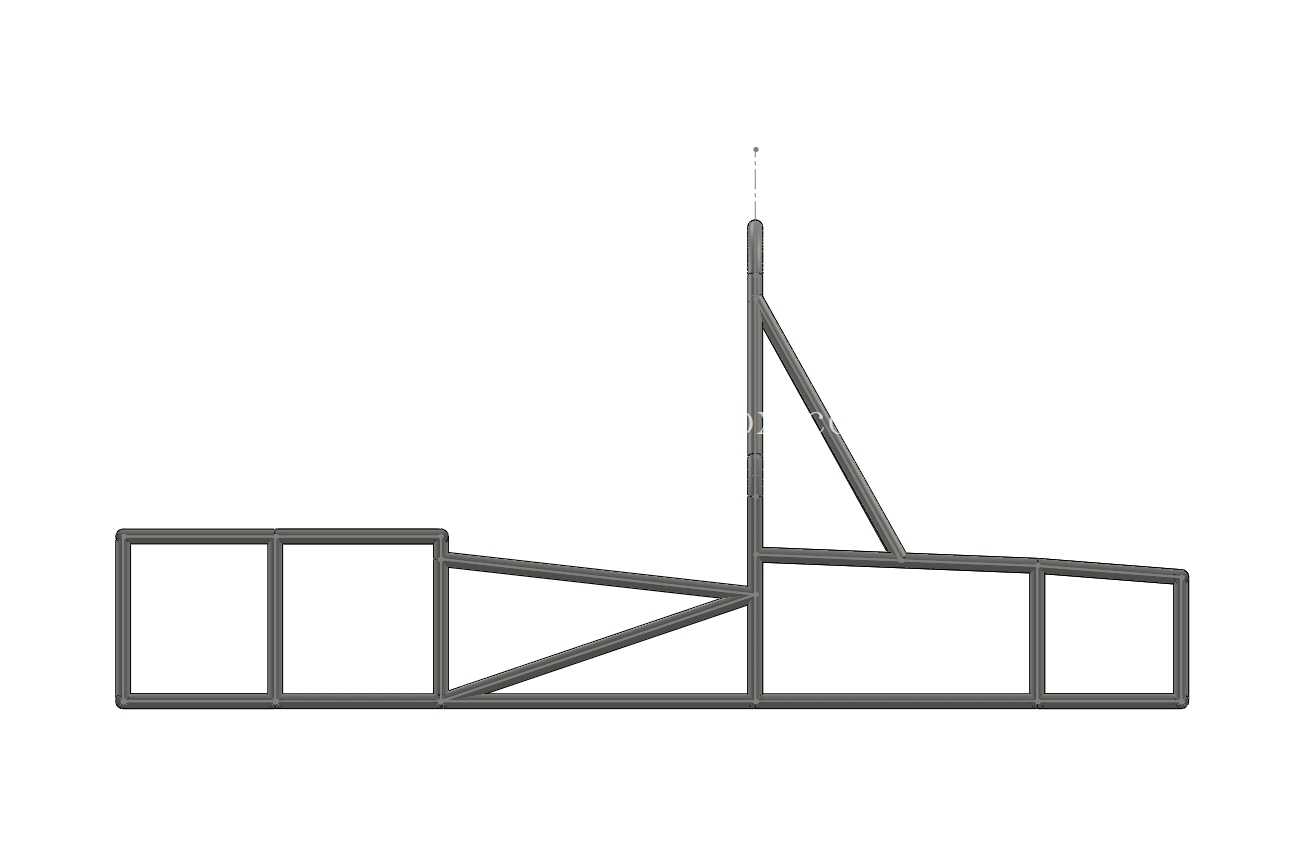

设计过程中首先要确定的是硬点边界:前后悬架的安装点坐标直接决定了轮距、轴距、主销后倾、外倾这些底盘定位参数,所有管材的交汇节点都要优先避让硬点位置,避免后期安装悬架摇臂、立柱时出现干涉。驾驶舱区域的尺寸边界需要严格适配不同身高车手的坐姿,从踏板安装面到座椅靠背的距离、方向盘中心到座椅H点的位置、防滚环的顶部高度,都要预留出头盔、安全带安装的空间,同时防滚环的主环、前环、侧边防撞结构的管材规格要匹配碰撞受力要求,在侧向、正面碰撞时先通过预设的变形区吸能,保证驾驶舱的生存空间不发生侵入。

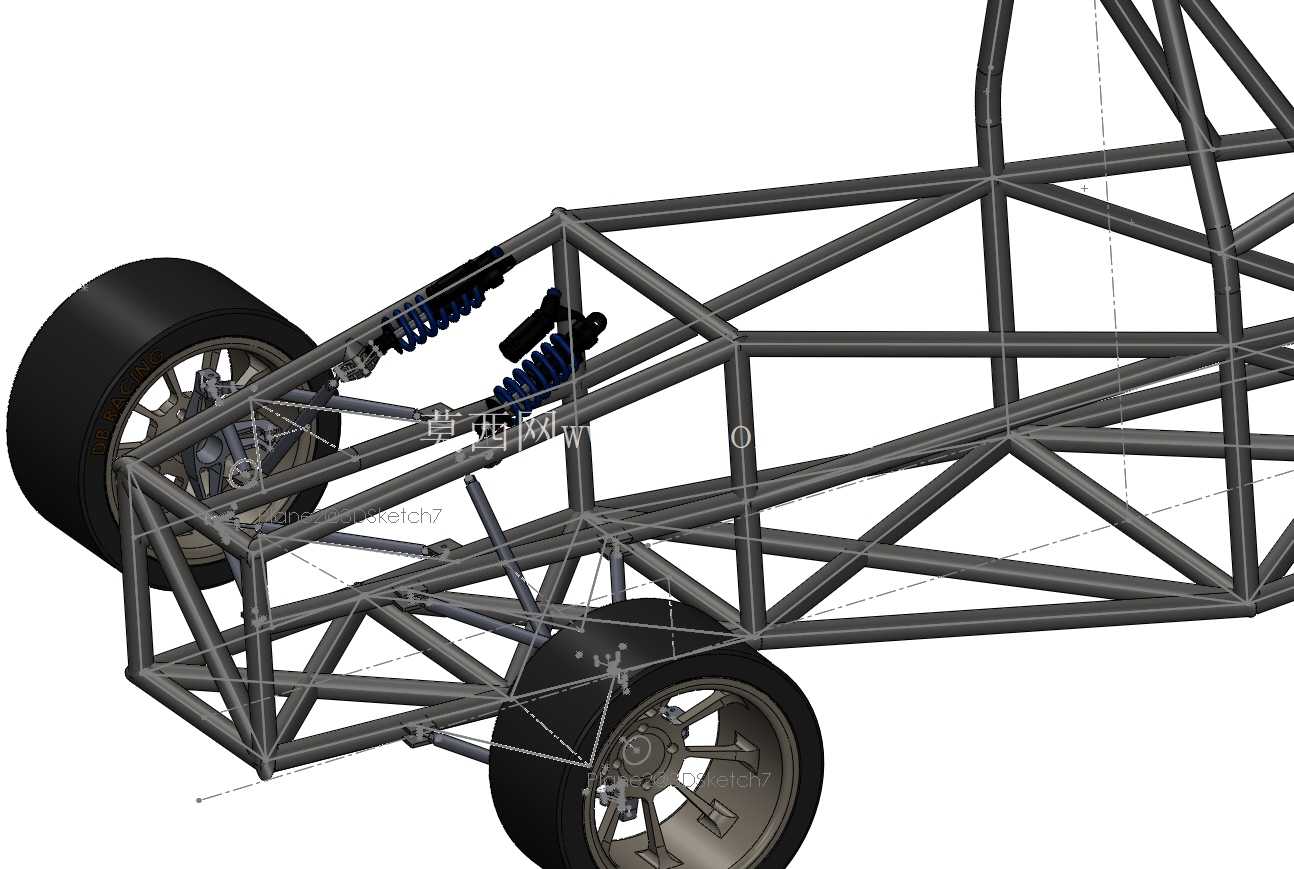

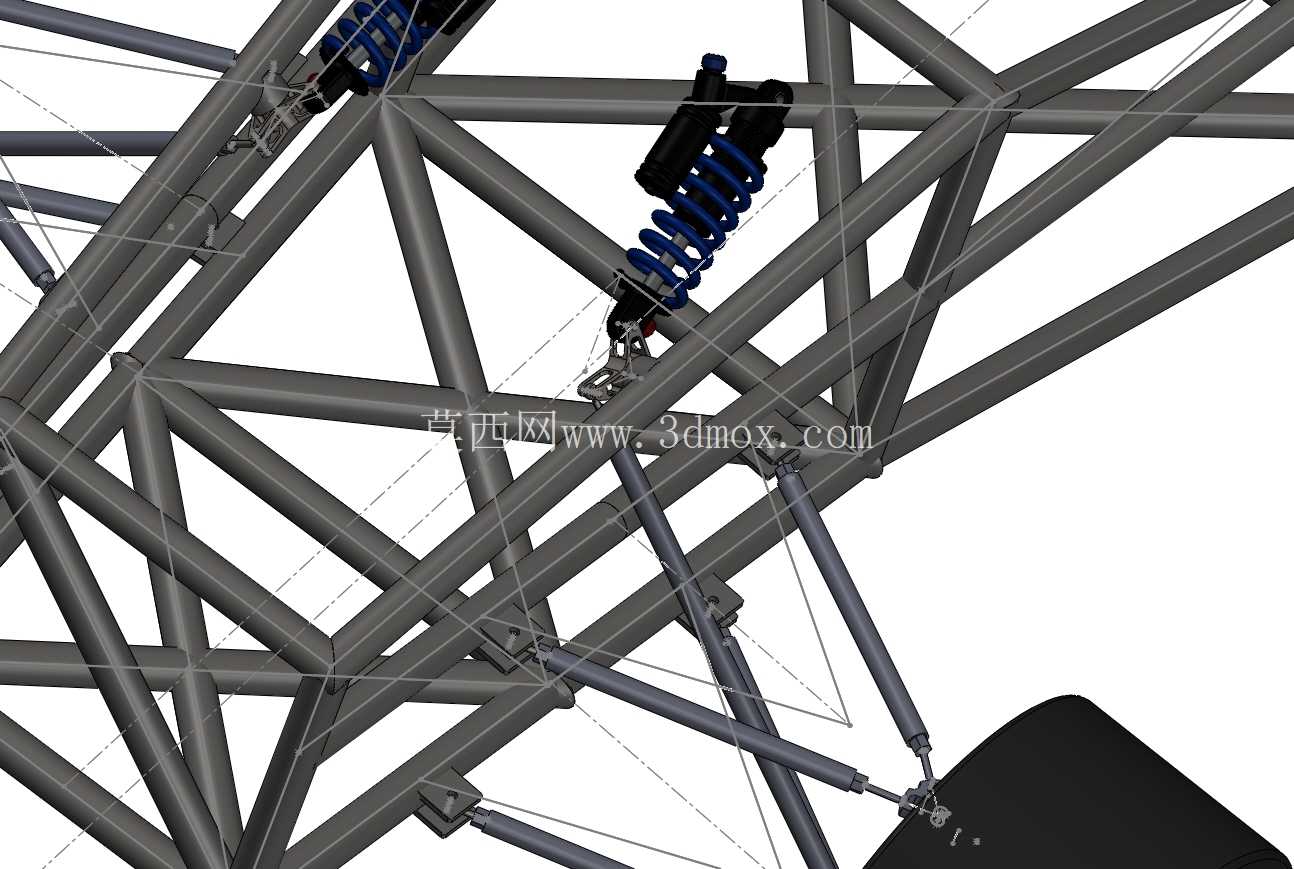

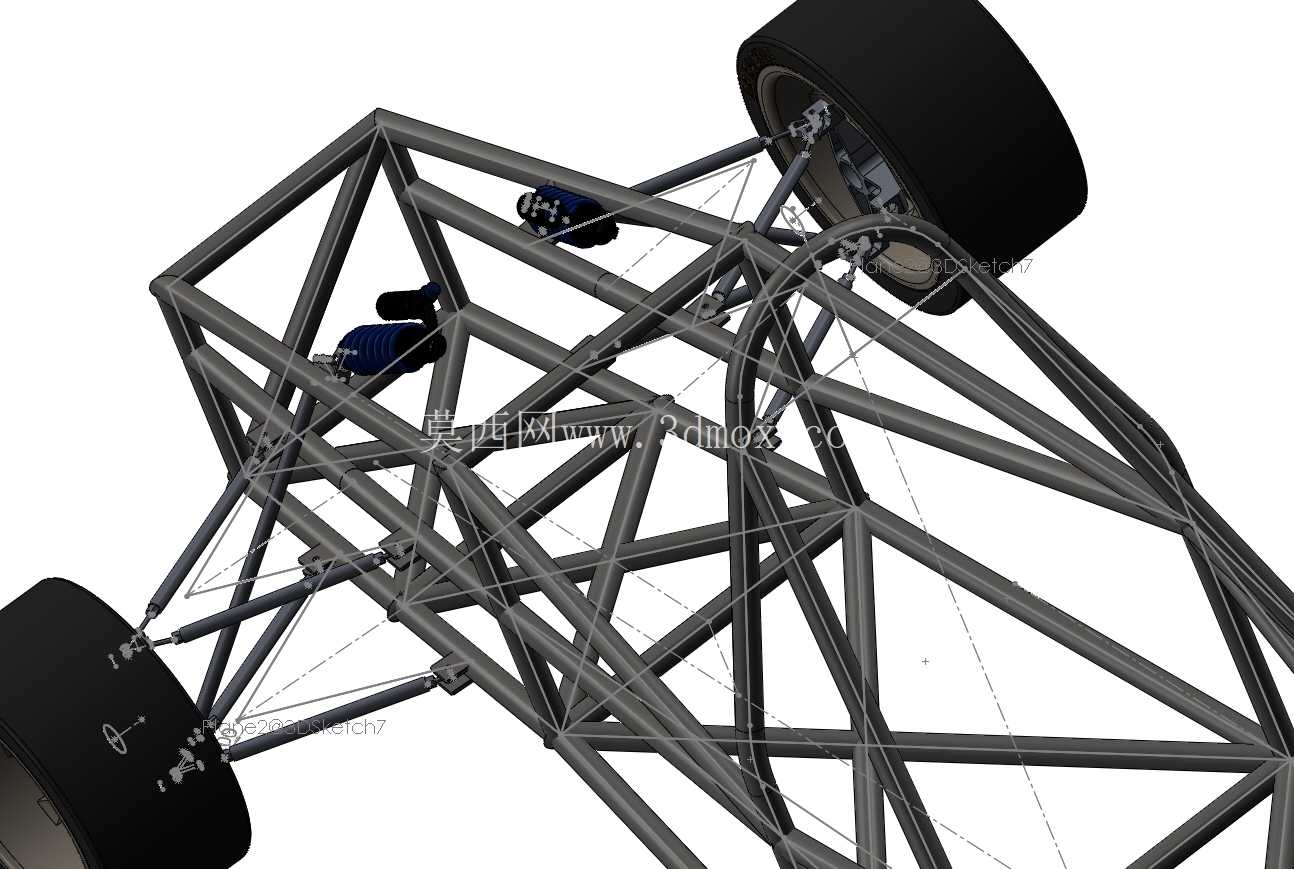

力流传递的设计逻辑是这套结构的核心:从前后悬架接收到的路面冲击载荷,会通过悬架安装节点分散到多根交汇的管材上,避免单根管材承受过大的集中应力;动力总成的安装点通常布置在车架中部的主横梁区域,通过多根斜向管材把动力输出的反作用力分散到整个车架平面,减少急加速、急制动时的车架形变。管材的排布上,所有受力节点都尽量采用三角形桁架结构,避免四边形结构带来的刚度不足问题,在受力较小的覆盖件安装区域,可以适当减小管材直径或者壁厚来控制整体重量,而在悬架安装点、安全带固定点、防滚环这些高载荷区域,不仅要采用更厚的管材,还要在节点位置增加加强筋或者补焊衬片,防止应力集中导致的管材开裂。
实际加工层面,这套结构的所有管材切口都需要做相贯线处理,保证管材之间的贴合缝隙控制在焊接允许的范围内,焊接时要采用对称焊接的顺序,减少焊接热变形带来的尺寸偏差,焊接完成后还要对关键安装点的坐标进行复测,确保硬点位置的偏差在设计公差范围内,避免后期底盘定位参数无法调整到设计值。另外车架的前部预留了前防撞结构的安装接口,后部预留了散热系统、尾翼的安装位置,侧部的空间可以布置电池、电控模块的安装支架,所有附加部件的安装点都要对应到桁架的节点位置,不能直接在管材中段悬空焊接支架,防止局部受力过大造成管材变形。
从实际使用的角度,这类桁架车架的扭转刚度直接影响整车的操控响应,刚度过低会导致悬架的运动参数在过弯时发生不可控的变化,刚度过高又会带来重量冗余,同时碰撞时无法通过结构变形吸能,所以设计时需要在刚度和重量之间找到平衡,通常会通过调整斜撑的排布角度、管材的壁厚规格来匹配目标刚度值,同时在碰撞区域设计诱导变形的结构,保证碰撞发生时能量按照预设的路径被吸收,不会传递到驾驶舱内部。
